هل تحتاج إلى تقدير سريع لوزن العارضة أو التحقق من الأبعاد في الموقع دون استخدام الفرجار أو الماسحات الضوئية بالليزر أو الأدوات المتخصصة؟ بالنسبة لفنيي الميدان ومديري المشاريع ومراقبي الجودة الذين يعملون مع عوارض الصلب الهيكلية (بما في ذلك العوارض I)، فإن القياس الدقيق في الموقع أمر بالغ الأهمية للسلامة وحسابات الأحمال وتخطيط اللوجستيات. يقدم هذا الدليل طرقًا عملية خالية من الأدوات لقياس عارضة الصلب بشكل موثوق - وحتى تقدير وزن العارضة I باستخدام الهندسة الأساسية وخصائص القسم القياسية. سواء كنت تتعامل مع مورد موثوق مثل Hongteng Fengda أو تدير التثبيت في أمريكا الشمالية أو أوروبا أو الشرق الأوسط، فإن إتقان كيفية قياس عارضة الصلب يضمن الثقة في وزن العوارض والامتثال واستمرارية المشروع.

لماذا يهم القياس الميداني - حتى عندما يكون لديك رسومات

توفر الرسومات التصميمية وشهادات المصنع أبعادًا اسمية - لكن الظروف الواقعية تتطلب التحقق. يمكن أن يؤدي التمدد الحراري أو تراكم التسامح في المصنع أو الأكسدة السطحية أو تشوه المعالجة إلى تغيير الأبعاد الفعلية بمقدار ±1-3 مم. بالنسبة لعارضة I بعمق 300 مم، يصل هذا الاختلاف إلى 1.2٪ في مساحة المقطع العرضي - ويؤثر مباشرة على وزن العوارض وقدرة العزم وسلوك الانحراف. في البيئات عالية الخطورة - مثل المنصات البحرية أو التحديثات الزلزالية أو الدعامات المؤقتة - قد يؤدي هذا الاختلاف إلى إعادة الهندسة أو الرفض. لهذا السبب يعامل مديرو المشاريع ومسؤولو السلامة ذوو الخبرة القياس الميداني ليس كإجراء زائد، بل كواجب لا يمكن التفاوض عليه.

علاوة على ذلك، غالبًا ما تواجه فرق المشتريات وثائق غير متطابقة: يحدد الطلب عوارض I من ASTM A617 Grade 50، لكن الحزم الموردة تفتقر إلى أرقام الدفعات القابلة للتتبع أو ملصقات EN 10025-2. بدون التحقق يدويًا من العمق وعرض الجناح وسمك الويب، فإنك تخاطر بتأخيرات لاحقة أثناء التفتيش من طرف ثالث - أو الأسوأ من ذلك، عدم الامتثال الهيكلي أثناء التدقيق النهائي.

طريقة القياس "بدون أدوات" المكونة من 4 خطوات

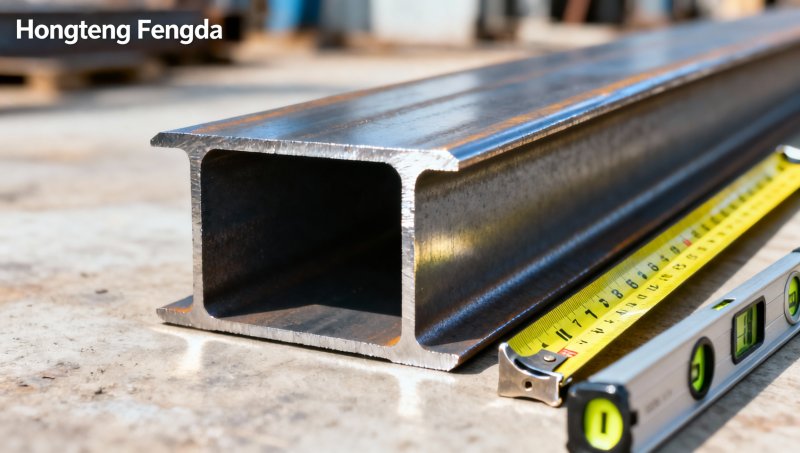

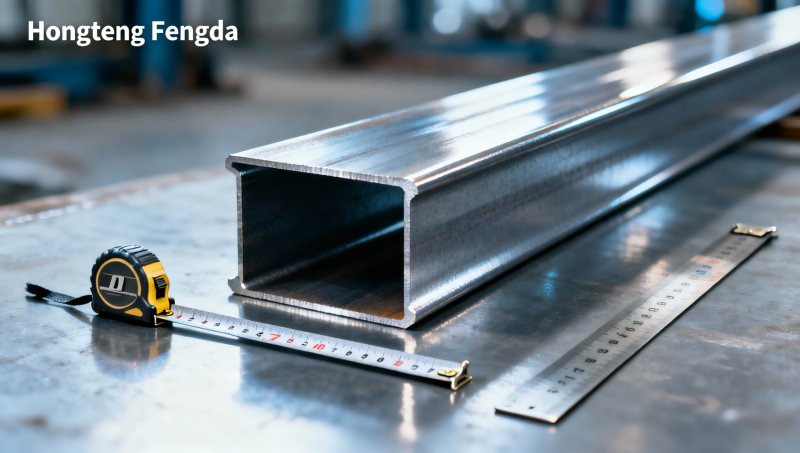

لا تحتاج إلى أدوات دقيقة للحصول على بيانات موثوقة. باستخدام شريط قياس فقط، ومسطرة مستقيمة (مثل مستوى أو مسطرة)، وكاميرا هاتف ذكي، يمكنك تحقيق دقة ±0.8٪ في تقدير وزن العارضة I وتأكيد الأبعاد الرئيسية:

1. العمق (D): قم بالقياس بين وجهي الجناح الخارجي عند ثلاث نقاط - منتصف الامتداد وكلا الطرفين. متوسطها. استخدم مسطرة مستقيمة مضغوطة بشكل متساوٍ ضد أحد الأجنحة للقضاء على خطأ المنظر.
2. عرض الجناح (B): قم بالقياس بشكل عمودي على الويب عند منتصف طول الجناح. تجنب الزوايا المتآكلة أو المنحنية - ركز على المناطق النظيفة والمسطحة.
3. سمك الويب (t_w) & سمك الجناح (t_f): اضغط شريط القياس بإحكام على حافة الويب أو الجناح؛ استخدم محاذاة الظل (أمسك الشريط موازيًا لمصدر الضوء) لقراءة السمك حيث يكون التلامس المباشر صعبًا.
4. الطول (L): تأكد بشريطين قياس مستقلين - أحدهما على طول الجناح العلوي، والآخر على طول الجناح السفلي. يشير الاختلاف >5 مم إلى الانحناء أو التشوه.

بعد التسجيل، أدخل القيم في صيغة مساحة القسم I القياسية:  A = 2 × B × t_f + (D − 2t_f) × t_w. اضرب بكثافة الصلب (7850 كجم/م³) والطول للحصول على وزن العارضة I المقدر.

كيف تدعم المعايير فحوصاتك الميدانية

المعايير الدولية ليست مجرد أوراق - إنها مرجع المعايرة الخاص بك. يحدد ASTM A6 التسامحات المسموح بها للعوارض I المدرفلة على الساخن: ±1.5 مم على العمق حتى 400 مم، ±2.0 مم بعد ذلك؛ تسامح سمك الجناح هو ±0.5 مم للأقسام الأقل من 20 مم سمكًا. يسمح EN 10034 بـ ±1.0 مم على سمك الويب للعوارض المدرفلة. معرفة هذه الأمور تساعدك على التمييز بين الاختلاف المقبول والتسليم غير المطابق. خطوط إنتاج Hongteng Fengda معتمدة وفقًا لـ ASTM وEN وGB وJIS - مما يضمن أن كل دفعة شحنة تلبي تلك التسامحات الدقيقة قبل مغادرة منشأتنا في جيانغسو، الصين.

عندما تظهر اختلافات، قارن قياساتك الميدانية بتقرير اختبار المصنع (MTR). إذا انحرف وزن العوارض المقاس بأكثر من ±2.5٪ عن القيمة المحسوبة من MTR (بناءً على الأبعاد الاسمية × الكثافة)، فاتصل بموردك على الفور. قد يشير الانحراف المستمر إلى استبدال المواد أو ممارسات درفلة غير موثقة - وهي مشكلات تمنعها Hongteng Fengda بشكل استباقي من خلال المسح البعدي بنسبة 100٪ في مراقبة الجودة النهائية وإمكانية تتبع الدفعات الحرارية بالكامل.

المزالق الشائعة وما تكشفه

غالبًا ما يسيء فرق الميدان تفسير ما يرونه. إليك كيفية فك رموز العلامات الحمراء:

لماذا تختار Hongteng Fengda للحصول على صلب هيكلي موثوق؟

بصفتنا مصنعًا ومصدرًا متكاملًا رأسيًا للصلب الهيكلي من الصين، تعمل Hongteng Fengda على سد الفجوة بين صرامة المواصفات العالمية والتنفيذ المحلي السريع. ننتج زوايا الصلب وقنوات الصلب وعوارض الصلب - بما في ذلك عوارض I مخصصة مصممة وفقًا لـ ASTM A992 وEN 10025-2 S355JR وGB/T 11263 Q355B - ونضمن كل شحنة بحزم شهادات كاملة وإمكانية تتبع الدفعات الحرارية وتقارير الامتثال البعدي. تلبي مقاطع الصلب المشكلة على البارد وقضبان الصلب الكربوني 45# نفس معايير الجودة - مثالية للتسليح أو أنظمة الدرابزين أو المكونات الميكانيكية حيث تكون القوة ومقاومة التآكل غير قابلة للتفاوض.

لمحترفي المشتريات ومديري المشاريع في جميع أنحاء أمريكا الشمالية وأوروبا والشرق الأوسط، نقوم بتقليل احتكاك المصادر دون المساس بالتحكم: قدرة شهرية مستقرة (أكثر من 25،000 طن متري)، أوقات تسليم قياسية 30 يومًا، ودعم هندسي مخصص لرسومات OEM. لا تخمين. لا مفاجآت في التسامح. فقط صلب موثوق ومتسق ومتوافق - يتم تسليمه في الوقت المحدد، في كل مرة.

هل أنت مستعد للتحقق من طلب العوارض التالي - أو استكشاف حلول مخصصة مدعومة بعمليات معتمدة بموجب ISO 9001؟اتصل بـ Hongteng Fengda اليوم للحصول على قائمة مراجعة مجانية للتحقق البعدي وحزمة عينة MTR.
