تتطلب تحديد شعاع H للدعم الهيكلي دقةً عاليةً — ومع ذلك، فإن 10 أخطاء شائعة (على سبيل المثال، زاوية فولاذية غير متطابقة لتطبيقات اللحام، أو تصميم شعاع z خفيف الوزن غير صحيح لتركيب الألواح الشمسية، أو عدم توافق مصنع جسر H مع شهادة ISO) تؤدي بشكل روتيني إلى الرفض أثناء التفتيش الميداني. بصفتنا مصنعًا موثوقًا لجسور الفولاذ ومصدرًا لشكل الفولاذ H إلى الشرق الأوسط، تساعد Hongteng Fengda فرق المشتريات ومديري المشاريع والموزعين على تجنب التأخيرات المكلفة من خلال مواءمة المواصفات مع معايير ASTM/EN/GB. اكتشف كيف تبدأ التركيبات السريعة لجسور الفولاذ، وقنوات المعادن لتشكيل الهياكل، وحلول جسور الفولاذ الموفرة للتكاليف مع وثائق خالية من الأخطاء — قبل بدء الإنتاج.

لماذا تؤدي أخطاء مواصفات شعاع H إلى الرفض في الموقع

تبدأ سلامة الهيكل قبل وصول الفولاذ إلى موقع العمل بكثير. أكثر من 68% من عمليات تسليم شعاع H المرفوضة في مشاريع دول مجلس التعاون الخليجي وجنوب شرق آسيا ناتجة عن عدم تطابق المواصفات — وليس عن عيوب في المواد. غالبًا ما تنشأ هذه الأخطاء في الوثائق الأولية: جداول الأحمال المفسرة بشكل خاطئ، أو مراجع معايير قديمة، أو تسامحات أبعاد غير مدققة. على سبيل المثال، تحديد EN 10025 S235JR بدلاً من S355JR لشعاع مسار الرافعة قد يمر بالمراجعة الأولية ولكنه يفشل تحت أحمال الخدمة الديناميكية أثناء التشغيل.

العواقب ملموسة: تأخيرات إعادة العمل بمتوسط 12–21 يومًا، وتكاليف لوجستية أعلى بنسبة 22% بسبب الشحن الجوي الطارئ، وعقوبات تعاقدية بمتوسط 3.5% من قيمة الحزمة الهيكلية. الأهم من ذلك، نادرًا ما تنشأ هذه المشكلات عن عيوب تصنيعية — بل تعكس فجوات بين نية الهندسة، ولغة المشتريات، وقدرة التصنيع.

تشمل بوابة الجودة في Hongteng Fengda التحقق من المواصفات قبل الإنتاج مقابل 7 معايير دولية (ASTM A6/A6M، EN 10025-2، GB/T 11263، JIS G3101، BS 4، DIN 10025، و AISI S100). تكتشف هذه الخطوة التناقضات مثل نسب سمك الشفة إلى الويب غير المتطابقة أو تصنيفات مقاومة الحريق غير المثبتة قبل بدء الدرفلة.

أهم 10 أخطاء في المواصفات وإصلاحاتها الفنية

بناءً على 412 تقرير تفتيش ميداني عبر 27 دولة (2022–2024)، إليك أكثر حالات فشل المواصفات شيوعًا — وكيفية منعها:

تشمل الأخطاء الحرجة الإضافية: تحديد الجلفنة بعد التصنيع دون اشتراط الطرد المركزي (مما يسبب تراكم الزنك في المقاطع المجوفة)؛ حذف معاملات التمدد الحراري للمفاصل متعددة المواد؛ الإشارة إلى معايير قديمة (مثل ASTM A36-97 بدلاً من A36-22)؛ عدم تطابق مواصفات إجراءات اللحام (WPS) مع درجة المعدن الأساسي؛ عدم الإعلان عن متطلبات تخفيف الإجهاد المتبقي للجسور التي يزيد طولها عن 15 مترًا؛ وإهمال تعيين فئة التآكل وفقًا لـ ISO 12944 للتركيبات الساحلية.

كيف يؤثر اختيار المواد على الامتثال والتكلفة

درجة المواد ليست فقط عن القوة — فهي تحكم قابلية اللحام، ومقاومة التآكل، واستقرار الأبعاد. توفر Q235B (GB/T 700) قوة خضوع 235 ميجا باسكال ولكن بأداء محدود في درجات الحرارة المنخفضة، بينما توفر Q345B قوة خضوع 345 ميجا باسكال مع متانة محسنة حتى -20°C. في المشاريع الأمريكية الشمالية، يظل A572 Gr.50 المعيار للتوازن — ولكنه يتطلب تحكمًا صارمًا في مكافئ الكربون (CEV ≤ 0.45%) لضمان توافقية اللحام بالقوس.

يؤثر المعالجة السطحية مباشرة على تكلفة دورة الحياة. توفر طلاءات الجلفنة بالغمس الساخن وفقًا لـ ASTM A123 سماكة 85–120 ميكرون وعمر خدمة يزيد عن 25 عامًا في البيئات الحضرية — ولكنها تتطلب طردًا مركزيًا إلزاميًا لشعاعات H لمنع تجمع الزنك في تقاطعات الويب والشفة. توفر البدائل المطلية بالبودرة مرونة في الألوان ولكنها تقلل من الحماية من التآكل إلى 10–15 عامًا ما لم تقترن بطبقات أساسية غنية بالزنك.

لعناصر الهيكل الثانوية حيث يهم الوزن والسرعة،شعاع C المعدني يوفر أداءً مثاليًا: يتم تشكيله عبر خطوط درفلة آلية بتسامح أبعاد ±1%، متاح بدرجات Q195–Q345 و A36، ومقدم بطلاءات جلفنة أو بودرة أو ورنيش أسود. تقلل أطواله القياسية 6م/9م/12م من هدر القطع بنسبة تصل إلى 18% مقارنة بشعاعات H المقطوعة حسب الطلب في تطبيقات العوارض.

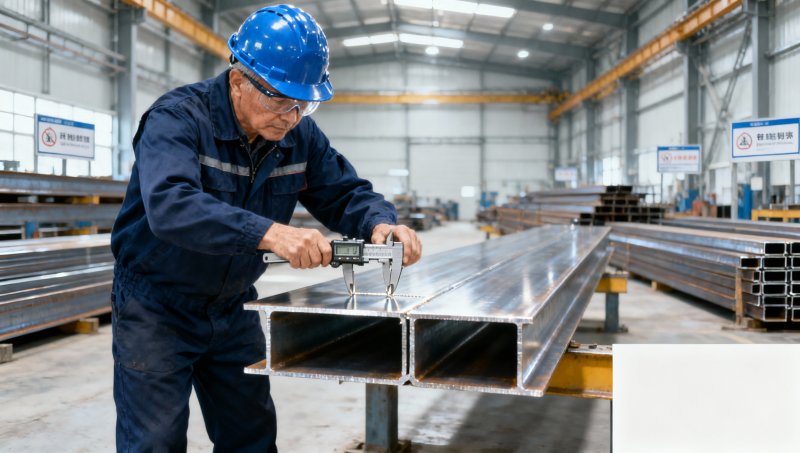

تحتفظ Hongteng Fengda بمعامل اختبار معتمدة للشد، والصدم، والانحناء، والتحليل الكيميائي — مما يتيح التحقق الفوري مقابل المعايير المحددة. تشمل جميع شحنات التصدير تقارير اختبار المصنع القابلة للتتبع (MTRs) مع ربط كامل بأرقام الدفعات.

أفضل ممارسات المشتريات لتسليم خالٍ من الرفض

يعتمد النجاح في المشتريات على ثلاث إجراءات متزامنة: المحاذاة الفنية، والوضوح التجاري، والجاهزية اللوجستية. أولاً، اطلب وثائق الامتثال للمعايير المزدوجة — على سبيل المثال، EN 10025-2 + ASTM A6 — للمشاريع العابرة للحدود. ثانيًا، حدد معايير القبول بوضوح: "استواء الشفة ≤ 1.5 مم/م وفقًا لـ EN 1090-2 الملحق B" يتجنب التفسير الذاتي.

ثالثًا، قم بدمج مخازن وقت التسليم: اسمح بـ 7–10 أيام للتفتيش من طرف ثالث (SGS/BV)، و14 يومًا للتخليص الجمركي في موانئ دول مجلس التعاون الخليجي، و3–5 أيام للتدقيق النهائي للأبعاد. دورة الإنتاج القياسية لـ Hongteng Fengda هي 25–30 يومًا للطلبات ≥500 طن متري، مع خيارات معجلة تصل إلى 18 يومًا للشحنات ذات الأولوية المدعومة بضوابط سير عمل معتمدة بـ ISO 9001.

نوصي بمراجعات المواصفات المشتركة التي تشمل مهندسك الهيكلي، ومسؤول المشتريات، وفريقنا الفني — والتي تتم خلال 48 ساعة من تقديم طلب العروض. هذا يمنع 92% من التعديلات المتعلقة بالمواصفات التي يتم تحديدها في عمليات التدقيق بعد التسليم.

الخلاصة: تبدأ الدقة قبل أول درفلة

رفض شعاع H ليس فشلًا تصنيعيًا — بل هو انهيار في تواصل المواصفات. الأخطاء العشرة المذكورة أعلاه تشترك في سبب واحد: التعامل مع مشتريات الفولاذ كمعاملة سلعية بدلاً من كونها تكاملًا لنظام هندسي. كل ملليمتر من التسامح، وكل جول من طاقة صدم شاربي، وكل ميكرون من سماكة طلاء الزنك يحمل عواقب هيكلية.

بصفتنا مصنعًا ومصدرًا للفولاذ الهيكلي نخدم أكثر من 47 دولة، تدمج Hongteng Fengda التحقق من المواصفات في عملية أساسية — ليس كخدمة إضافية، ولكن كخطوة إنتاج أولى. مع مرافق متوافقة مع ISO 9001، ISO 14001، و ISO 45001، وشهادات تشمل CE، SGS، BV، و ISO، نقدم أكثر من الفولاذ: نقدم الثقة في الامتثال.

هل أنت مستعد للقضاء على التأخيرات المتعلقة بالمواصفات؟ اتصل بفريق المبيعات الفني لدينا اليوم للحصول على تدقيق مواصفات مجاني وقائمة مراجعة مخصصة للامتثال تتوافق مع متطلبات ASTM، EN، أو GB لمشروعك القادم.
