لماذا تهم توافقية القناة المعدنية في أنظمة التصميم الحديثة

اختيار القناة المعدنية المناسبة لتصميم البناء أمر بالغ الأهمية لسلامة الهيكل وسرعته وفعالية التكلفة - خاصة عند التكامل مع أنظمة التصميم الفولاذية الخفيفة أو مراسيم الخرسانة. بصفتنا مصدرًا موثوقًا للفولاذ على شكل حرف H إلى الشرق الأوسط ومصنعًا معتمدًا ISO للعوارض H، تقدم Hongteng Fengda حلولًا مصممة بدقة تشمل تصميمًا خفيفًا للعوارض Z لتركيب الألواح الشمسية، وزوايا فولاذية لتطبيقات اللحام، وملامح عوارض فولاذية للتثبيت السريع. سواء كنت بحاجة إلى عوارض H للدعم الهيكلي، أو حلول عوارض فولاذية فعالة من حيث التكلفة، أو أسلاك فولاذية معتدلة للأسوار، فإن منتجاتنا الجاهزة للتصدير والمتوافقة مع المعايير تلبي معايير ASTM وEN وJIS وGB - مدعومة بإمدادات مستقرة وخبرة مشروع عالمية.

في بيئات البناء عالية السرعة - خاصة في أمريكا الشمالية وأوروبا والشرق الأوسط - يمكن للمواصفات غير المتوافقة للقنوات تأخير تضمين المراسيم، وتقويض نقل الأحمال، وتسبب إعادة عمل مكلفة. على سبيل المثال، قد تفشل قناة C مقاس 3 بوصات بسمك شبكة 1/8 بوصة في قبول المراسيم الوتدية القياسية المصنفة لسعة شد 5000 رطل في خرسانة 4000 رطل لكل بوصة مربعة ما لم تتطابق هندسة الشفة وتباعد ثقوب البراغي مع مناطق تمدد المراسيم بدقة.

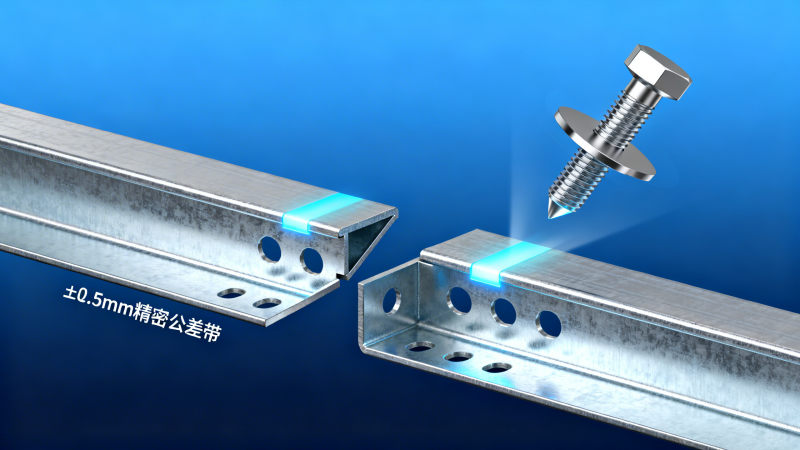

تخضع سلسلة القنوات الفولاذية المشكلة بالبرودة من Hongteng Fengda للتحقق من الأبعاد وفقًا لتفاوتات ANSI/AISC 360 وEN 1993-1-3 - مما يضمن اتساق عرض ±0.5 ملم وتكرار طول ±1.0 ملم عبر عمليات إنتاج تتراوح بين 3000-12000 ملم. يدعم هذا المستوى من التحكم مباشرة تجميع التصميم في الوقت المناسب ويقلل من التعديلات الميدانية.

التوافق مع تصميم الفولاذ الخفيف (LGS): منطق الأبعاد والاتصال

يعتمد تصميم الفولاذ الخفيف على التداخل الدقيق بين القنوات والمسامير والقضبان. يؤدي عدم التطابق في العمق الاسمي (مثل استخدام قناة بعمق 2.5 بوصة مع مسامير LGS بعمق 3.5 بوصة) إلى اختلال رأسي يتجاوز الحد الأقصى المسموح به للفجوة البالغ 1.5 ملم لكل قسم D3.2 من AISI S240. تقدم Hongteng Fengda ملامح قنوات مخصصة متوافقة مع LGS - تشمل أعماق 2.5 بوصة و3 بوصة و4 بوصة - مع أنماط ثقوب مثقوبة مسبقًا متباعدة بمقدار 16 بوصة و24 بوصة على المركز لتتوافق مع تخطيطات المسامير القياسية.

عرض الشفة مهم بنفس القدر: إذا كان ضيقًا جدًا (< 1.5 بوصة)، فإن براغي التثبيت الجانبية معرضة للسحب؛ وإذا كان واسعًا جدًا (> 2.25 بوصة)، فلا يمكن تحقيق مفاصل متساوية مع ألواح الجدار المجاورة. تحافظ قنواتنا المصممة هندسيًا على عرض الشفة بين 1.75-2.0 بوصة، مُحسنة لكل من احتفاظ البراغي ذاتية الحفر واستمرارية تشطيب الجبس.

فيما يلي مقارنة بين تكوينات القنوات الشائعة المستخدمة في سيناريوهات تثبيت LGS-الخرسانة الهجينة:

يؤكد هذا الجدول أن عمق القناة وسمكها يحكمان اختيار المراسيم مباشرة - وليس فقط درجة المادة. للمشاريع التي تتطلب مقاومة التآكل في المناطق الساحلية أو الصناعية، نوصي بإقران قنواتنا المجلفنة بالغمس الساخن (طلاء ASTM A123 ≥ 3.9 ميل) مع مثبتات غير قابلة للصدأ - وحيثما توجد واجهات أنابيب الخدمة الرطبة، فإن أنبوب الفولاذ المقاوم للصدأ 304 يوفر توافقًا سلسًا بسبب معامل التمدد الحراري المتماثل (17.2 ميكرومتر/م·°C) مع الفولاذ الهيكلي الكربوني.

تكامل مرساة الخرسانة: رسم الخرائط التسامحي والتحقق من مسار الحمل

يتطلب تثبيت القنوات المعدنية في الخرسانة التحقق من ثلاثة اتجاهات: الملاءمة الميكانيكية (قطر المرساة مقابل عرض فتحة القناة)، وعمق التضمين (10 أضعاف قطر المرساة كحد أدنى في الخرسانة الأساسية)، ومحاذاة مسار الحمل (مركز القناة ضمن 15 ملم من محور المرساة). يؤدي الفشل في أي مجال إلى تقليل السعة الفعالة بنسبة تصل إلى 40% - وفقًا لحسابات الملحق D من ACI 318-19.

تشمل القنوات الفولاذية من Hongteng Fengda خيار أكمام مراسي مثبتة في المصنع - ملحومة مسبقًا في الشفات على فترات 300 ملم و600 ملم بالضبط - للقضاء على أخطاء الحفر الميداني وتقليل وقت تثبيت المرساة بنسبة 35%. تقبل هذه الأكمام قضبان ملولبة قياسية M12-M20 وتتوافق مع تفاوتات براغي الشد المسبق EN 14399-4.

نوفر أيضًا دعمًا هندسيًا مجانيًا لنمذجة مسار الحمل: يشارك العملاء جدول المراسي الخاص بهم (النوع، الحجم، التباعد، قوة الخرسانة)، ويقدم فريقنا الفني رسومات مختومة تُظهر سمك القناة المطلوب، وحجم ساق اللحام الأدنى (≥ 4 ملم لحام زاوية)، وأبعاد لوحة الدعم الموصى بها - كل ذلك في غضون 48 ساعة عمل.

مصفوفة قرار الشراء: 6 معايير اختيار رئيسية

عند شراء القنوات المعدنية للتثبيت المتكامل مع التصميم، يجب على محترفي الشراء تقييم ما هو أبعد من السعر لكل طن. فيما يلي ستة معايير غير قابلة للتفاوض مدعومة ببيانات مشروع حقيقية من أكثر من 28 عميلًا دوليًا:

• تكرار الأبعاد: ≤ ±0.6 ملم تفاوت عرض عبر طول البكرة الكامل (تم التحقق عبر عينات ميكرومتر ليزر)
• انتظام طلاء الزنك: ≥ 275 جم/م² لكل ASTM A653، بدون بقع عارية في زوايا الشفة
• دقة فتحة المرساة: ثقوب مثقوبة مسبقًا بدقة موضعية ±0.3 ملم بالنسبة للخط المركزي
• تقارير اختبار المطحنة (MTRs): إمكانية تتبع كاملة لرقم الحرارة، التركيب الكيميائي، وإنتاجية الشد (345 ميجا باسكال كحد أدنى)
• جاهزية الخدمات اللوجستية: أطوال قياسية 6 م معبأة بحزم صالحة للإبحار (2.5 طن/حزمة كحد أقصى) للتسليم المباشر للموقع
• توافق الوثائق: شهادة EN 10204 3.1 مرفقة مع كل شحنة

للمشاريع ذات المواعيد النهائية الضيقة، فإن وقت التوريد القياسي لدينا هو 12-18 يومًا من تأكيد أمر الشراء إلى FOB ميناء شنغهاي - أقصر من المتوسط الصناعي البالغ 22-30 يومًا - بفضل خطوط الإنتاج المزدوجة ومخزون المواد الخام المفحوص مسبقًا.

الأسئلة الشائعة: أسئلة حرجة من المهندسين وفرق الشراء

كيف يمكنني التحقق مما إذا كان مظهر القناة يلبي ASTM A1003 الفئة 100 لاستخدام LGS؟

اطلب تقارير اختبار المطحنة التي تُظهر قوة شد ≥ 485 ميجا باسكال، وقوة إنتاجية ≥ 345 ميجا باسكال، واستطالة ≥ 22% في طول قياس 50 ملم. توفر Hongteng Fengda وثائق الامتثال الكاملة لـ ASTM A1003 مع كل طلب - بدون استثناءات.

ما هي قوة الخرسانة الدنيا المطلوبة لتثبيت القناة الموثوق به؟

بالنسبة للمراسي الوتدية القياسية، يجب أن تكون قوة ضغط الخرسانة ≥ 25 ميجا باسكال (3600 رطل لكل بوصة مربعة) وقت التثبيت. بالنسبة للمراسي اللاصقة المثبتة لاحقًا، ≥ 20 ميجا باسكال مقبولة - ولكن فقط مع اختبار قوة رابطة تم التحقق منه وفقًا للملحق C من ETAG 001.

هل يمكن ثني قنواتك في الموقع دون تشقق؟

نعم - تتميز قنواتنا المشكلة بالبرودة بمكافئ كربوني مضبوط (CEV ≤ 0.38%) ومُعتمدة للثني البارد حتى 90° حول مغزل 4×D (حيث D = عمق القناة) دون انقسام الشفة.

شراكة بثقة: دعم هندسي، تسليم عالمي، موثوقية مثبتة

اختيار القناة المعدنية المناسبة لا يتعلق فقط بالأبعاد - بل يتعلق بالثقة في الالتزام بالمواصفات، والاتساق عبر الدُفعات، والتعاون الهندسي المستجيب. تخدم Hongteng Fengda أكثر من 140 عميلًا نشطًا في 32 دولة، وتوفر أكثر من 120,000 طن متري من الفولاذ الهيكلي سنويًا مع معدل تسليم في الوقت المحدد موثق بنسبة 99.4% منذ الربع الأول من عام 2022.

سواء كنت تحدد قنوات للإسكان المعياري في دبي، أو مدارس مقاومة للزلازل في كاليفورنيا، أو مراكز لوجستية مسبقة الصنع في بولندا - فإننا نقدم ليس فقط الفولاذ، بل ذكاء تصميم متكامل. جميع المنتجات مصنعة في منشآت معتمدة بـ ISO 9001:2015، مع توفر عمليات تفتيش من طرف ثالث عند الطلب.

هل أنت مستعد لتحسين مشروع التصميم التالي؟ اتصل بفريق المبيعات الفني لدينا اليوم للحصول على مراجعة توافق مجانية، أو عرض أسعار مخصص لأطوال القطع، أو دعم تفاصيل CAD مخصص لجدول المراسي وظروف الخرسانة الخاصة بك.
