سواء كنت تحسب وزن حزمة I لكل قدم لتصنيع الصلب، أو تقيم وزن حزمة I للمباني الشاهقة أو بناء الجسور، أو تقارن سعة التحميل عبر الملفات الشخصية—الدقة مهمة. يقدم هذا الدليل لعام 2024 حاسبة وزن حزمة I الهيكلية الفولاذية الدقيقة بالإضافة إلى إرشادات التسامح الواقعية المطابقة لمعايير ASTM وEN وGB. مصمم لمديري المشاريع وفرق المشتريات وموظفي الجودة/السلامة، ويغطي مواصفات وزن حزمة I للاستخدام الصناعي، بناء المستودعات، والمزيد—بدعم من خبرة Hongteng Fengda التي تزيد عن 15 عامًا كشركة تصنيع وتصدير موثوقة للهياكل الفولاذية من الصين.

لماذا بيانات وزن حزمة I الدقيقة غير قابلة للتفاوض في الهندسة الإنشائية

في تصنيع الصلب، فإن وزن حزمة I لكل قدم لتصنيع الصلب ليس مجرد رقم—إنه معيار أساسي يؤثر على سلامة الهيكل، ولوجستيات النقل، واختيار الرافعة، وتصميم الأساس، والقدرة على الخدمة طويلة الأجل. التقليل من الوزن يؤدي إلى معدات رفع صغيرة الحجم أو وصلات محملة بشكل زائد؛ المبالغة في التقدير تزيد من تكاليف المواد وتؤخر تقديم العطاءات. بالنسبة للمباني الشاهقة، حيث يؤثر الحمل الميت التراكمي مباشرة على الاستجابة الزلزالية والرياح، حتى انحراف ±2% في وزن حزمة I للمباني الشاهقة يمكن أن يغير ردود فعل قاعدة العمود بعدة أطنان—مما يؤدي إلى إعادة تصميم مكلفة. وبالمثل، في بناء الجسور، تتطلب أطوال الامتداد المتغيرة والحمل الديناميكي نمذجة كتلة دقيقة للتحقق من عمر التعب وحدود الانحراف وفقًا لمعايير AASHTO LRFD.

تطبق Hongteng Fengda بروتوكولات التحقق الداخلية الصارمة: كل دفعة من حزم I المدرفلة على الساخن تخضع لأخذ عينات وزن معتمدة من طرف ثالث (وفقًا لـ ASTM A6/A6M الملحق A3)، يتم التحقق منها مقابل الكتلة النظرية المستمدة من الأبعاد المعتمدة من المصنع والكثافة (7.85 جم/سم³). يسجل فريق ضمان الجودة الانحرافات الفعلية مقابل الاسمية للوزن عبر 10+ وحدة عينة لكل دفعة حرارية—ويحافظ على قواعد بيانات التسامح التاريخية التي تشمل أكثر من 12,000 عملية إنتاج منذ عام 2009. يشكل هذا الأساس التجريبي لدينا جدول وزن حزمة I للبناء، مما يضمن أن القيم تعكس التباين الواقعي—وليس فقط الصيغ النظرية.

كيفية حساب وزن حزمة I لكل قدم: من النظرية إلى الممارسة الجاهزة للميدان

الصيغة القياسية للوزن النظري لكل قدم هي:  الوزن (رطل/قدم) = [(2 × عرض الشفة × سمك الشفة) + (ارتفاع الويب × سمك الويب)] × كثافة الصلب  حيث الكثافة = 0.2836 رطل/بوصة³. ومع ذلك، يتطلب التطبيق الميداني أكثر من الحساب. تقدم تسامحات المصنع—خاصة على سمك الشفة (±0.015 بوصة لكل ASTM A6) وسمك الويب (±0.010 بوصة)—تغيرًا يصل إلى ±3.2% في الوزن المحسوب. لهذا السبب فإن حاسبة وزن حزمة I للهياكل الفولاذية الخاصة بنا تحتوي على نطاقات تسامح حية: يختار المستخدم الدرجة (مثل A36، Q345)، والمعيار (ASTM، EN 10034، GB/T 706)، والفئة الأبعادية (مثل سلسلة "ثقيلة" أو "خفيفة")، ثم يرى على الفور نطاقات الوزن الأدنى/الأقصى—وليس فقط القيم الاسمية.

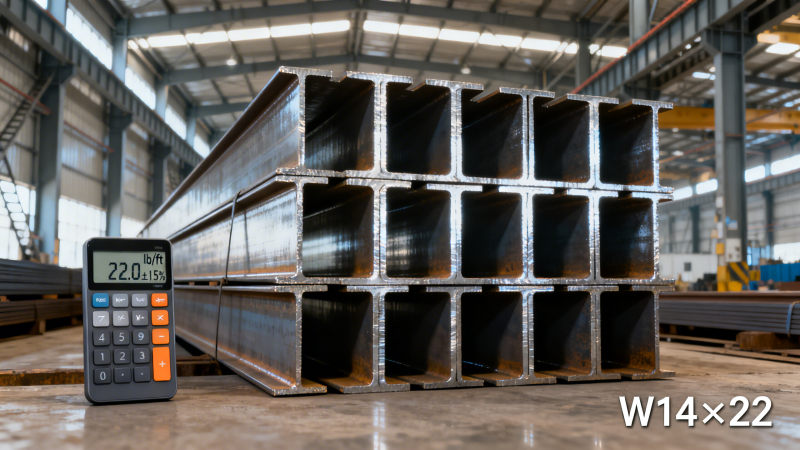

على سبيل المثال، W14×22 (EN 10034: HEA 140) له وزن اسمي قدره 22.0 رطل/قدم—لكن الوزن الفعلي المسلم يتراوح عادة بين 21.3–22.7 رطل/قدم اعتمادًا على ظروف الدرفلة. تحدد حاسبتنا هذا المدى وتوصي بهامش أمان لتصميم الوصلات. كما تقوم تلقائيًا بإنشاء ملفات PDF قابلة للتنزيل لـ جدول مقارنة وزن حزمة I مع بيانات متجاوبة لما يصل إلى ستة أقسام—مثالية لمقارنات المشتريات أو ورش عمل الهندسة القيمة.

إرشادات التسامح الواقعية عبر المعايير العالمية (تحديث 2024)

التسامحات ليست ثابتة—إنها تتطور مع القدرة التصنيعية والتركيز التنظيمي الإقليمي. اعتبارًا من الربع الثاني من عام 2024، إليك كيف تحكم المعايير الرئيسية التحكم البعدي المرتبط بالوزن:

تحقق Hongteng Fengda باستمرار ضوابط داخلية أكثر تشددًا—انحراف متوسط في الوزن ±1.5% عبر جميع شحنات التصدير—من خلال معايرة مصانع الدرفلة كل 72 ساعة واستخدام قياس السمك عبر الإنترنت القائم على الليزر. يدعم هذا الاتساق التطبيقات الحرجة مثل بناء المستودعات، حيث يمنع التوزيع الموحد للحمل عبر عوارض أرضية الميزانين التسوية الموضعية، و مواصفات وزن حزمة I للاستخدام الصناعي، حيث تتطلب الآلات الحساسة للاهتزاز قصورًا كتليًا متوقعًا.

اعتبارات الوزن الخاصة بالتطبيق: حالات استخدام المباني الشاهقة والجسور والصناعية

يفرض كل نوع من المشاريع قيودًا فريدة تتعلق بالوزن. في المباني الشاهقة، تحمل الأعمدة المكدسة أحمالًا ميتة تراكمية—لذا فإن تخفيض الوزن بنسبة 0.5% عبر 50 طابقًا يوفر حوالي 18 طنًا من الصلب لكل عمود أساسي. لهذا السبب نقدم درجات عالية القوة محسنة مثل Q345 وS355JR، والتي توفر سعة تحميل متطابقة بكتلة أقل. بالنسبة لـ بناء الجسور، يهيمن أداء التعب: قد تزيد الأقسام الأثقل من الوزن الذاتي ولكنها تقلل من دورات الإجهاد تحت حركة المرور—يتضمن جدول سعة تحميل وزن حزمة I الخاص بنا نسب وزن إلى سعة مقيمة بالتعب لكل AASHTO الجدول 6.6.1.2.1-1.

تتطلب المنشآت الصناعية حلولًا هجينة: أعضاء خفيفة الوزن ولكنها صلبة للرافعات العلوية، ومقاطع مقاومة للتآكل للمصانع الكيميائية. هنا، توفر منتجات تكميلية مثل حزمة C بدائل فعالة من حيث التكلفة للعوارض الخشبية وإطارات الجدران—مقدمة نسب صلابة إلى وزن مماثلة بكتلة أقل بنسبة 30–40% من مقاطع I المكافئة. مع طلاء مجلفن وتسامح أبعادي ±1%، تلبي متطلبات وزن حزمة I لبناء المستودعات الصارمة مع تسريع جداول الإنشاء.

بيانات موثوقة، شراكة موثوقة: لماذا يختار المشترون العالميون Hongteng Fengda

الدقة بدون إمكانية التتبع غير كافية. تتضمن كل شحنة من Hongteng Fengda تقرير اختبار مصنع كامل (MTR) مع الوزن المقاس لكل قدم خطي، تم التحقق منه مقابل اختبار الشد ASTM E8/E8M والتحليل الطيفي EN ISO 14284. يربط نظام ERP الخاص بنا كل معرف ملف بتاريخه الحراري، وسجلات تمرير الدرفلة، وبيانات التفتيش النهائي—مما يتيح إمكانية التتبع الرقمي الكامل من الفرن إلى موقع التصنيع. بالنسبة للمشترين الذين يديرون مشاريع متعددة البلدان، نقوم بموافقة مسبقة على الدفعات وفقًا للمعايير المزدوجة (مثل ASTM A992 + GB/T 19879)، مما يلغي تأخيرات إعادة الاختبار.

مع شهادات ISO 9001:2015 وCE وSGS وBV—وأكثر من 240,000 طن متري من الهياكل الفولاذية المشحونة سنويًا إلى أمريكا الشمالية وأوروبا وجنوب شرق آسيا—نحن نملأ الفجوة بين الحساب النظري والموثوقية الواقعية. سواء كنت تورد لبرج مكون من 60 طابقًا في دبي أو مصنع نمطي في أوهايو، فإن حاسبة وزن حزمة I للهياكل الفولاذية الخاصة بنا و جدول وزن حزمة I للبناء المدعوم بالتسامح يضمن أن تبدأ تصاميمك في الواقع المؤكد—وليس الافتراضات.

هل تحتاج إلى التحقق من الوزن الخاص بالمشروع، أو توثيق التسامح المخصص، أو التحليل المقارن عبر حزم I والمقاطع البديلة؟ احصل على تقييم وزن مجرّب من المهندسين في غضون 24 ساعة. اتصل بـ Hongteng Fengda اليوم لمواءمة طلب الهيكل الفولاذي التالي الخاص بك مع الدقة والامتثال والثقة.
