يعد القياس الدقيق لعوارض الصلب في الموقع أمرًا بالغ الأهمية لسلامة الهيكل، وحسابات الأحمال (مثل وزن العوارض أو وزن العارضة I)، والامتثال لضمان الجودة — خاصة للمفتشين ومديري المشاريع وفرق مراقبة الجودة. سواء كنت تتحقق من وزن العارضة I، أو تميز بين مقاطع الزاوية مقابل القناة، أو تتحقق من أبعاد قضيب الصلب المربع، أو قضيب الصلب المستدير، أو جائز الصلب، فإن الأدوات الدقيقة والتفاوتات الصارمة مهمة. في Hongteng Fengda — مصنع ومصدر موثوق للصلب الهيكلي من الصين — ندمج فحوصات ضمان الجودة المطابقة لمعايير ASTM/EN/GB في كل خطوة، لدعم المشترين العالميين ببيانات موثوقة حول زاوية الصلب، وحبل الأسلاك الفولاذية، والمزيد. إليك ما يحتاج كل محترف إلى معرفته.

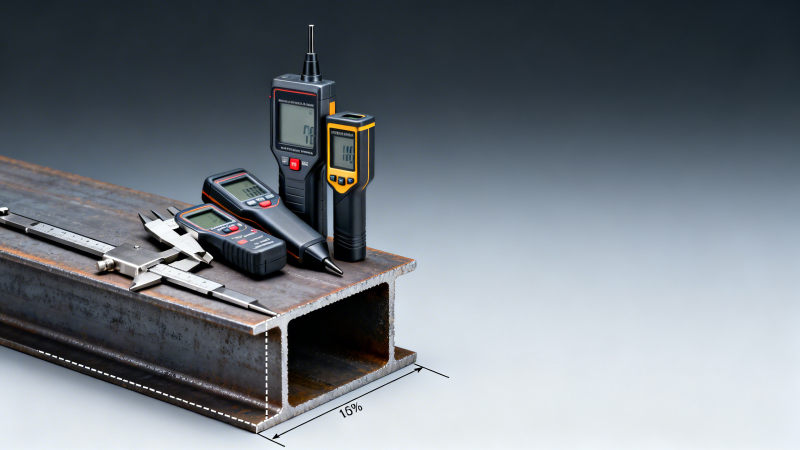

الأدوات الأساسية لقياس عوارض الصلب في الموقع

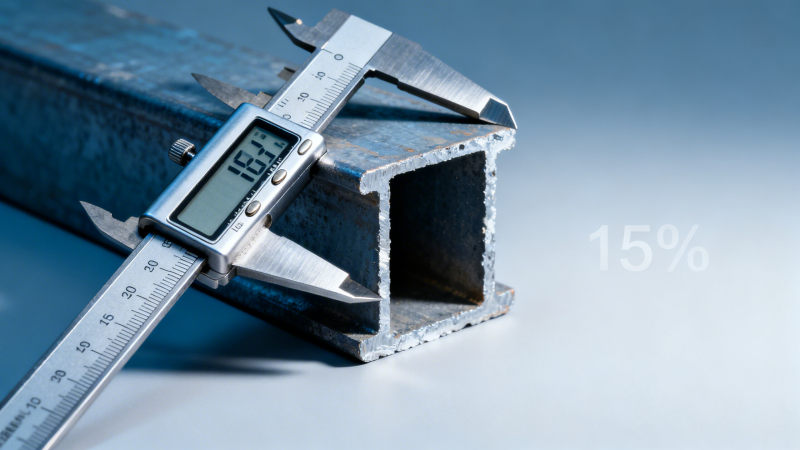

يبدأ التحقق الميداني من الدقة الأبعاد باختيار الأدوات المناسبة. على عكس القياسات في ورشة العمل، تتطلب ظروف الموقع أدوات متينة ومحمولة وقابلة للتكرار. يظل شريط القياس المعاير (الفئة الأولى، قابل للتتبع وفقًا لـ ISO 9001) ضروريًا لفحص الطول الإجمالي وعرض الجناح — ولكن فقط عند استخدامه مع شد متساوٍ وتعويض درجة الحرارة. بالنسبة للعمق وسمك الويب وتقارب الجناح، فإن الفرجار الرقمي (بدقة 0.01 مم) وأجهزة قياس السماكة بالموجات فوق الصوتية (للأسطح المطلية أو التي يتعذر الوصول إليها) غير قابلة للتفاوض. تعمل أجهزة قياس المسافة بالليزر (بدقة ±1 مم على مسافة 50 م) على تسريع التحقق من التخطيط عبر الهياكل الكبيرة، بينما تحقق مؤشرات الاتجاه ذات القاعدة المغناطيسية من التقوس والانحناء وفقًا لـ ASTM A6/A6M. الأهم من ذلك، يجب إعادة معايرة جميع الأدوات قبل كل وردية وتسجيلها في سجلات ضمان الجودة. في Hongteng Fengda، تتضمن مجموعات ضمان الجودة الميدانية الخاصة بنا مفتاح عزم دوران معتمد من NIST للتحقق من الوصلات الملولبة وأجهزة اختبار الصلابة المحمولة (مقياس Rockwell B/C) للتحقق المتبادل من اتساق درجة المواد — مما يضمن أن الأبعاد المقاسة تتوافق مع وزن العوارض المعتمد والخصائص الميكانيكية.

لمقاطع معقدة مثل الجوائز المخروطية أو المقاطع المبنية، أصبح المسح الضوئي ثلاثي الأبعاد بالليزر مكملاً للطرق التقليدية. يولد المسح سحبًا نقطية تتماشى مع نماذج التصميم (مثل Revit أو Tekla)، مما يتيح تعيين الانحرافات بمستوى المليمتر — وهو أمر مفيد بشكل خاص عند التحقق من انحناء تجميعات جائز الصلب أو الالتواء الالتوائي في أعضاء التثبيت الطويلة لقضيب الصلب المستدير. تدعم هذه القدرة كل من عمليات التدقيق قبل التثبيت والتحليل الجنائي بعد التثبيت، مما يقلل من مخاطر إعادة العمل بنسبة تصل إلى 40٪ في مشاريع البنية التحتية عالية الدقة في أمريكا الشمالية والشرق الأوسط.

تفاوتات الأبعاد: مقارنة بين معايير ASTM وEN وGB

حدود التفاوت ليست عالمية — فهي تختلف بشكل كبير حسب المواصفات ونوع المقطع وعملية التصنيع. فيما يلي ملخص مقارن للبدلات الأبعاد الرئيسية لعوارض I والقنوات المدرفلة على الساخن:

لاحظ أن مقارنات الزاوية مقابل القناة تتطلب جداول تفاوت منفصلة — حيث تسمح القنوات بانحناء أكبر للويب (حتى 0.2٪ من الارتفاع)، بينما تخضع الزوايا لحدود استقامة أرجل أضيق (≤0.15 مم/م). تؤثر هذه الاختلافات مباشرة على استمرارية مسار الحمل وإعداد اللحام. في Hongteng Fengda، تتضمن جميع شحنات التصدير تقارير امتثال مزدوجة المعايير (مثل ASTM + EN)، مع تقارير اختبار الأبعاد الموقعة من قبل مفتشين طرف ثالث (SGS أو BV أو TÜV). وهذا يضمن القبول السلس أثناء عمليات التفتيش الميداني — حتى في الأماكن التي تفرض فيها الرموز المحلية الامتثال الهجين.

فحوصات ضمان الجودة خارج الأبعاد: التحقق من الوزن وإمكانية تتبع المواد

بينما تهيمن فحوصات الأبعاد على البروتوكولات الميدانية، يعد التحقق من الوزن رافعة ثانوية قوية لضمان الجودة — خاصة للكشف عن مخاطر الاستبدال أو عدم اتساق الدرفلة. يتم اشتقاق وزن العارضة I النظري (كجم/م أو رطل/قدم) من الأبعاد الاسمية والكثافة (7,850 كجم/م³). يشير الانحراف ±3٪ بين الوزن المقاس والمحسوب لوزن العارضة I إلى الحاجة إلى مراجعة معدنية كاملة. يستخدم الوزن الميداني موازين منصة معايرة (سعة ≥ 5 × كتلة العارضة) وإجراءات وزن صافي مثبتة. بالنسبة للعوارض الطويلة (>6 م)، يُقبل الوزن المجزأ مع الاستيفاء بموجب الملحق B من EN 10025-1.

يرتبط تتبع المواد مباشرة بهذه العملية. تحمل كل حزمة من Hongteng Fengda علامات مرقمة برقم الصهر تتطابق مع تقارير اختبار المطحنة (MTRs) التي تسرد التركيب الكيميائي وقوة الشد ونقطة الخضوع وقيم تأثير Charpy. عند التحقق من زاوية الصلب أو قضيب الصلب المربع، يقوم المفتشون بمقارنة مستويات الكبريت/الفوسفور في MTR مع متطلبات الخدمة الزلزالية أو منخفضة الحرارة. في مشاريع المناخ البارد عبر كندا والدول الاسكندنافية، نورد درجات مختبرة ضد الصدمات (مثل ASTM A992 مع -40°C CVN)، موثقة في ملفات ضمان الجودة ثنائية اللغة.

للتطبيقات الحساسة للتآكل، يتم التحقق من سلامة السطح باستخدام اختبارات التعرض لرذاذ الملح (ASTM B117) وأجهزة قياس سمك الطلاء. يخضع أنبوب مجلفن الخاص بنا للالتزام الصارم بـ ASTM A123 للتغليف بالغمس الساخن، مما يضمن حدًا أدنى لسمك الطلاء 45 ميكرون على المكونات الهيكلية — مما يطيل عمر الخدمة مباشرة في البيئات العدوانية مثل تعدين الفحم أو البنية التحتية البحرية.

المزالق الشائعة وكيفية تجنبها

حتى المفتشين ذوي الخبرة يواجهون أخطاء يمكن تجنبها. أولاً: تجاهل التمدد الحراري. يتمدد عارضة I بطول 12 م معرضة لدرجة حرارة محيطة 35°C (مقارنة بدرجة حرارة معايرة 20°C) بحوالي ~2.1 مم — وهو ما يكفي لتصنيف تفاوت حدي على أنه خارج المواصفات. سجل دائمًا درجة الحرارة المحيطة وطبق عوامل تصحيح ASTM E228. ثانيًا: التعرف الخاطئ على أنواع المقاطع. يؤدي الخلط بين الزاوية مقابل القناة أثناء تفتيش الاستلام إلى تخزين وتكديس غير صحيح وأضرار في التعامل. استخدم بطاقات تعريف المقطع مع مخططات ظلية وتسمية موحدة (مثل "L100×100×10" مقابل "C200×75×9"). ثالثًا: تجاهل تأثيرات الإجهاد المتبقي. قد تظهر قضيب الصلب المستدير المنحني على البارد أو أجزاء جائز الصلب المقطوعة بالليزر ارتدادًا بعد التصنيع — مما يتطلب القياس فقط بعد فترات الاحتفاظ بتخفيف الإجهاد.

تخفف Hongteng Fengda من هذه المخاطر من خلال عمليات تدقيق فيديو الأبعاد قبل الشحن، حيث يتلقى العملاء لقطات مؤرخة لقياسات العوارض التي يتم إجراؤها مباشرة في مختبرنا المعتمد وفقًا لـ ISO 17025. يبني هذا الشفافية الثقة قبل الشحن — ويقلل من النزاعات المكلفة في موانئ الوجهة.

لماذا تتعاون مع نظام ضمان الجودة المتكامل مع المصنع؟

القياس الميداني ليس فقط عن اكتشاف العيوب — بل عن منعها في المنبع. يقوم مصنعو الصلب الهيكلي بأنظمة ضمان الجودة المتكاملة (مثل Hongteng Fengda) بتضمين ضوابط الأبعاد في كل مرحلة: تفتيش المواد الخام الواردة، ومراقبة مراحل الدرفلة، وفحص محاذاة سرير التبريد، والتحقق النهائي من التقويم. تقوم آلة القياس الإحداثي (CMM) المرتبطة بـ ERP بأرشفة 100٪ من قياسات العوارض رقميًا، مما يتيح مخططات التحكم الإحصائي للعمليات (SPC) في الوقت الفعلي للمعلمات مثل تقارب الويب وتوازي الجناح.

تعني إمكانية التتبع من البداية إلى النهاية أن فريقك الميداني يتلقى ليس فقط المنتجات — ولكن حزم بيانات قابلة للتدقيق تشمل وزن العوارض النظري، وسجلات الوزن الفعلي، وخرائط حرارية لانحرافات الأبعاد، ومصفوفات الامتثال وفقًا للمعايير المحددة (AISI أو JIS أو EN أو GB، إلخ). بالنسبة لمحترفي المشتريات الذين يديرون مشاريع متعددة البلدان، فإن هذا يلغي الاختبارات الزائدة ويسرع التخليص الجمركي. بالنسبة لمديري السلامة، فإنه يوفر تأكيدًا موثقًا على أن كل نقطة تثبيت حبل الأسلاك الفولاذية وكل وصلة جائز الصلب تفي بافتراضات الحمل المصممة.

سواء كنت تحدد قضيب الصلب المربع للسقالات المعيارية أو تورد زاوية الصلب للطوابق المتوسطة الصناعية، فإن الدقة تبدأ قبل وقت طويل من مغادرة العارضة الساحة. دع Hongteng Fengda يدعم مشروعك القادم بضمان الجودة المدعوم من المصنع، والامتثال العالمي، والشراكة الفنية المستجيبة. احصل على حل الصلب الهيكلي المخصص اليوم — اتصل بنا للحصول على الدعم الهندسي، وشهادات الأبعاد، وتنسيق اللوجستيات السلس.
