ضمان تركيب أنابيب كهربائية مجلفنة آمنة ومتوافقة مع المعايير ليس قابلاً للنقاش بالنسبة لسلامة الهيكل والموثوقية على المدى الطويل — خاصة عند استخدام زاوية فولاذ KA عالي الجودة، أو زاوية حديد مجلفن، أو لوحة معدنية بزاوية قائمة كإطارات دعم. تقدم هذه القائمة المرجعية إرشادات لطالبي المعلومات ومهندسي المواقع ومدققي السلامة ومديري المشاريع والموزعين عبر 7 خطوات حاسمة — بدءًا من اختيار الأنبوب المعدني المجلفن المناسب وأنبوب القناة المجلفن وحتى التحقق من التأريض ونصف قطر الانحناء والتثبيت المتوافق مع معايير ASTM/EN. مدعومًا بخبرة Hongteng Fengda كشركة مصنعة للفولاذ الهيكلي في الصين، فهو يربط بين التطبيق العملي والمعايير الدولية (ASTM، EN، GB) للأنابيب الكهربائية المجلفنة والسباكة المجلفنة وأنبوب الأنبوب المجلفن في مشاريع البناء العالمية.

لماذا تهم هذه القائمة المرجعية لمشاريع الفولاذ الهيكلي

الأنبوب الكهربائي المجلفن لا يقتصر فقط على توجيه الأسلاك — فهو مكون يحمل الأحمال، مقاوم للتآكل، ومصنف للحريق، ومدمج في أطر الفولاذ الهيكلي. عند إقرانه بدعامات زاوية فولاذ KA أو زاوية حديد مجلفن، تصبح أنظمة القناة جزءًا من استراتيجية الحماية السلبية من الحرير والمرونة الميكانيكية للمبنى. بالنسبة لمديري المشاريع الذين يشرفون على بنية تحتية بقيمة ملايين الدولارات في أمريكا الشمالية أو الشرق الأوسط، فإن تخطي حتى خطوة تحقق واحدة يعرضهم لخطر إعادة العمل، أو فحص السلامة، أو في أسوأ الحالات — انتشار عطل كهربائي بسبب ربط غير صحيح أو دعامات غير كافية.

توفر Hongteng Fengda بانتظام هياكل دعم الأنابيب المعدنية المجلفنة — بما في ذلك لوحات معدنية بزاوية قائمة مخصصة وقواطع فولاذية مشكلة بالبارد — لمقاولي EPC الذين يطلبون التوافق القابل للتتبع. يضمن التزامنا التصنيعي بمعايير ASTM A123 (التغليف بالغمس الساخن)، EN ISO 1461، وGB/T 13912 أن كل زاوية فولاذ KA تستخدم كحامل أنبوب تفي بحد أدنى من طلاء الزنك 610 جم/م² — وهو أمر بالغ الأهمية حيث تتقاطع مسارات الأنابيب مع المناطق الرطبة أو المالحة أو الكيميائية العدوانية.

7 خطوات حاسمة لتدقيق سلامة الأنابيب الكهربائية المجلفنة

كل خطوة أدناه تتماشى مع IEC 61537، NFPA 70 (المادة 344 من NEC)، وEN 61386-21. الانحرافات الواقعية — مثل استبدال مسامير مجلفنة كهربائيًا بمسامير مجلفنة بالغمس الساخن — تؤدي إلى فشل متتالي أثناء تدقيق السلامة من قبل طرف ثالث.

1. التحقق من درجة مادة الأنبوب وطريقة الجلفنة: تأكد من أن "الأنبوب الكهربائي المجلفن" هو ASTM A53 Type E أو EN 10255 Grade S235، مع جلفنة بالغمس الساخن — وليس بالكهرباء — تم التحقق منها عبر تقرير اختبار معمل (سمك الزنك ≥ 55 ميكرومتر).

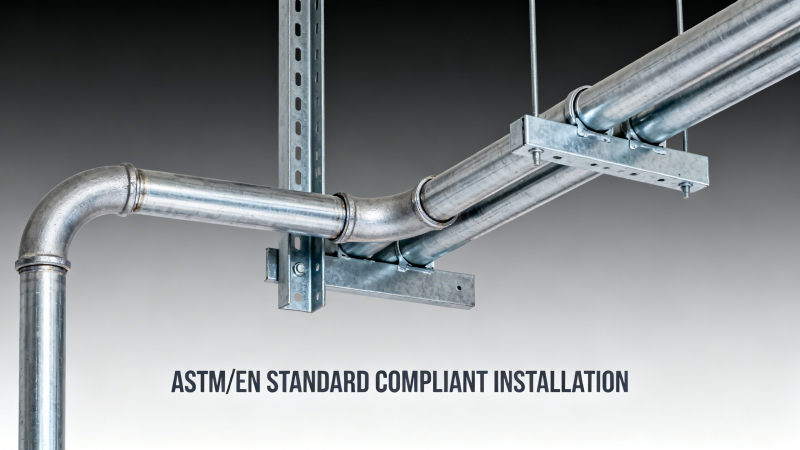

2. التحقق من تباعد الدعم والتثبيت: استخدم دعامات زاوية فولاذ KA أو لوحات معدنية بزاوية قائمة على فترات ≤ 3 م (حسب NEC 344.30). ثبت في عوارض الفولاذ الهيكلي — وليس الجبس أو البلوك الخرساني — باستخدام مسامير ASTM F1554 Grade 105.
3. فحص نصف قطر الانحناء والتشوه: يجب أن يكون نصف قطر الانحناء الأدنى ≥ 6× قطر الأنبوب الخارجي. يجب ألا يظهر الأنبوب المنحني بالبارد أي تشققات أو تقشير للزنك — خاصة بالقرب من اللحامات على الأنبوب المجلفن.
4. تأكيد استمرارية التأريض: اربط جميع أقسام الأنبوب بمشابك تأريض مدرجة (UL 467). يجب أن تكون المقاومة بين أي نقطتين ≤ 0.1 أوم — يتم قياسها بمقياس أوم منخفض المقاومة، وليس بالفحص البصري فقط.
5. التحقق من توافق المسامير: تجنب مسامير الفولاذ المقاوم للصدأ مع الأنبوب المجلفن — فهي تسرع التآكل الجلفاني. حدد مسامير مجلفنة بالغمس الساخن بوزن طلاء متطابق (مثل 275 جم/م² حسب ISO 1461).
6. التحقق من تكامل إيقاف الحرائق: عند اختراق الأنبوب للجدران/الأرضيات المصنفة للحريق، تأكد من أن الأطواق المنتفخة مصنفة للأنبوب المعدني المجلفن — وتم تركيبها وفقًا لـ UL W-L-1002 أو EN 1366-3.
7. تدقيق إمكانية تتبع الوثائق: اطلب تقارير اختبار المطحنة (MTRs) لكل من الأنبوب المجلفن وزاوية فولاذ KA الداعمة — مرتبطة بأرقام الدفعات ودفعات الجلفنة.

مقارنة الأداء الفني: أنظمة الدعم المجلفنة مقابل غير المجلفنة

طول عمر الدعم يؤثر مباشرة على دورة حياة نظام الأنبوب. فيما يلي مقارنة بين مواد الدعم الشائعة المستخدمة مع الأنبوب الكهربائي المجلفن في البيئات القاسية:

التوافق مع المعايير والشهادات

الامتثال ليس اختياريًا — إنه تعاقدي. مكونات دعم الأنبوب المعدني المجلفن من Hongteng Fengda تحمل شهادة مزدوجة: GB/T 706 لزاوية الفولاذ الهيكلي + ASTM A123 للجلفنة. هذا يعني أن كل زاوية فولاذ KA يتم شحنها إلى عملاء الاتحاد الأوروبي تتضمن بيانات توافق EN 10210-1، بينما تشمل الطلبات الأمريكية الشمالية شهادات مطحنة ASTM A653/A653M للصفائح المجلفنة المستخدمة في تصنيع لوحات معدنية بزاوية قائمة مخصصة.

نحن نوفر أيضًاحبل فولاذي مجلفن بالغمس الساخن للرفع المؤقت ورفع الأنبوب — معتمد من ABS، ISO 9001، وGB/T 20116-2008 — مع اختيار مجموعات طلاء الزنك حسب شدة التآكل (مثل المجموعة السميكة: 260 جم/م² لمزارع الطاقة الشمسية البحرية).

لماذا تختار Hongteng Fengda لاحتياجات دعم الأنبوب الخاصة بك؟

بصفتنا مصنعًا ومصدرًا للفولاذ الهيكلي من الصين، لا تبيع Hongteng Fengda زاوية فولاذ KA فقط — بل نقوم بهندسة حلول جاهزة للأنبوب. تضم ملفات الفولاذ المشكلة بالبارد لدينا ثقوبًا مسبقة الصنع تتماشى مع جداول تباعد الأنابيب في NEC. تخضع كل زاوية حديد مجلفن لاختبار الرذاذ الملحي (ASTM B117، 1,000 ساعة) قبل الشحن. وعلى عكس الموردين السلعيين، نقدم وضع العلامات الخاصة بالعلامة التجارية، وMTRs ثنائية اللغة، وتتبع الإنتاج في الوقت الفعلي للموزعين الذين يديرون المخزون الإقليمي عبر جنوب شرق آسيا أو مجلس التعاون الخليجي.

بالنسبة لمديري المشاريع الذين يتعاملون مع مواعيد نهائية ضيقة وبوابات مراقبة جودة صارمة، فإن الشراكة معنا تعني طلبات معلومات أقل، وصفر إعادة عمل للجلفنة، وإمكانية تتبع كاملة — من رقم دفعة الخام إلى تقرير سمك الزنك النهائي. اتصل بفريقنا الهندسي اليوم لطلب تفاصيل CAD لدعم الأنبوب، أو قوالب تركيب الأنابيب المعدنية المجلفنة، أو عينات مخصصة من لوحات معدنية بزاوية قائمة.
