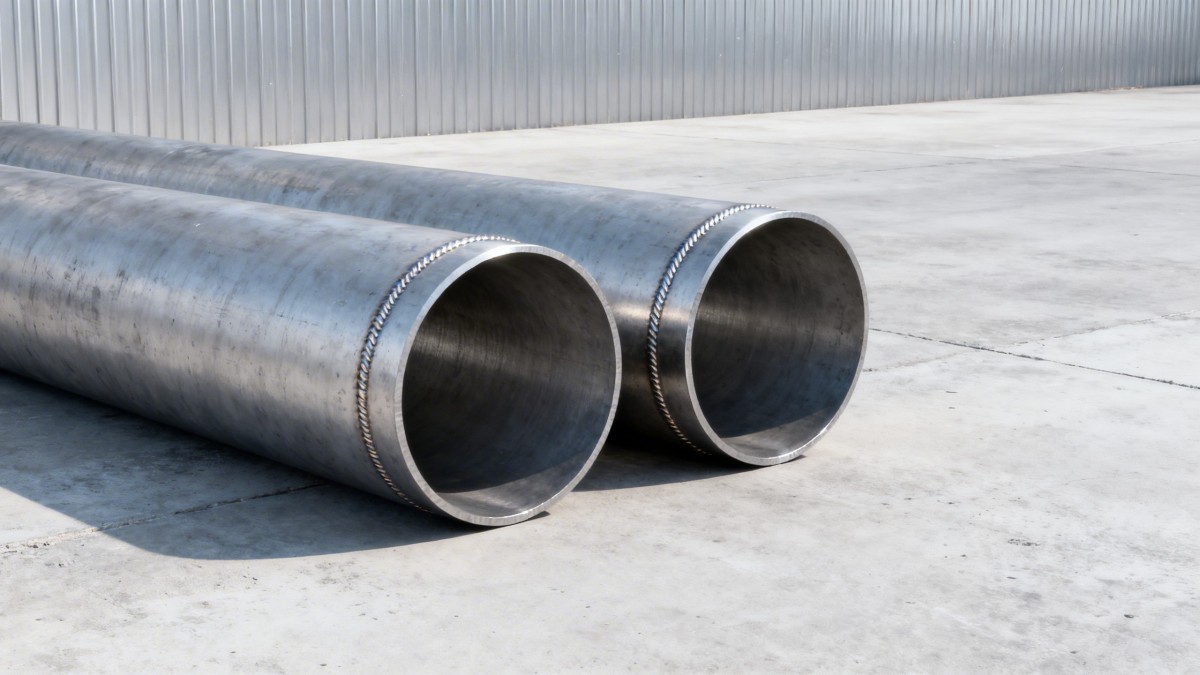

حتى عندما تتشارك أنابيب الصلب في نفس القطر الخارجي وسُمك الجدار، يمكن أن يختلف ضغط الانفجار بشكل كبير — بسبب درجة المادة (مثلًا، فولاذ S235JR مقابل فولاذ Q235)، وعملية التصنيع (أنبوب سلس ASTM A106 Gr B مقابل أنبوب ملحوم API 5L)، والامتثال لمعايير أنابيب السوائل (ASTM A106، API 5L، EN، GB). بالنسبة لمصنعي الفولاذ الإنشائي مثل Hongteng Fengda — الذين يصدرون الأنابيب الصناعية وأنابيب الصلب المخصصة عالميًا — فإن فهم هذه الفروق الفنية أمر بالغ الأهمية للتطبيقات الحرجة للسلامة، وقرارات المشتريات، وضمان الجودة. يوضح هذا المقال لماذا لا تضمن "الأبعاد المتطابقة" أداءً متطابقًا.

لماذا لا تعني الأبعاد المتطابقة أداءً متطابقًا في الانفجار

ضغط الانفجار — أقصى ضغط داخلي يمكن للأنبوب تحمله قبل الفشل — لا يخضع للهندسة وحدها. بينما يحدد القطر الخارجي (OD) وسُمك الجدار مساحة المقطع العرضي التي تقاوم إجهاد الحلقة، يعتمد الأداء الفعلي على ثلاثة أركان فنية مترابطة: قوة المادة الأساسية، وسلامة البنية المجهرية، واتساق الأبعاد عبر الطول والمحيط.

على سبيل المثال، قد يختلف الحد الأدنى لضغط الانفجار المحدد لأنبوبين بقياس 114.3 مم OD × 6.02 مم سُمك الجدار — أحدهما سلس ASTM A106 Grade B، والآخر ملحوم ERW API 5L X42 — بنسبة تصل إلى 38%. ينشأ هذا الفارق من اختلافات قوة الخضوع (240 ميجا باسكال مقابل 290 ميجا باسكال)، وعوامل كفاءة خط اللحام (عادةً 0.85–0.95 لـ ERW)، وتوزيع الإجهاد المتبقي. في Hongteng Fengda، نتحقق من كل دفعة مقابل ASTM E208 (اختبار شاربي) وضغوط الاختبار الهيدروستاتيكي التي تتجاوز 1.5× ضغط التصميم — مما يضمن إمكانية التتبع حتى رقم الصهر وتاريخ الدرفلة.

درجة المادة وحدها تقدم تباينًا قابلًا للقياس: يوفر فولاذ Q235 (σ_y ≥ 235 ميجا باسكال) ضغط انفجار نظري أقل بنسبة ~22% مقارنة بـ S355JR (σ_y ≥ 355 ميجا باسكال) تحت نفس الهندسة، وفقًا لمنهجية حساب الانفجار ASME B31.4. يؤثر هذا الاختلاف مباشرةً على ضغط التشغيل المسموح به في خطوط نقل النفط والغاز أو المشعبات الهيدروليكية.

المحركات الفنية الرئيسية وراء تباين ضغط الانفجار

ثلاثة متغيرات رئيسية تحكم سعة الانفجار بعد الأبعاد الاسمية:

• نسبة الخضوع إلى الشد (Y/T): تظهر الأنابيك التي تحتوي على Y/T > 0.85 (مثل C1020 المبرد بالرسم) انخفاضًا في قدرة التشوه البلاستيكي قبل التمزق — مما يقلل هامش الانفجار الفعال بنسبة 12–18% مقارنة بدرجات الكربون المنخفضة المعالجة حرارياً.
• جودة خط اللحام: يتطلب API 5L PSL2 اختبارًا بالموجات فوق الصوتية (UT) لـ 100% طول اللحام؛ بينما يسمح PSL1 بالتصوير الإشعاعي الموضعي فقط. قد تمر العيوب بعمق أقل من 0.4 مم في PSL1 ولكنها تقلل من مقاومة الانفجار المحلية بنسبة ≥25% عند نقاط تركيز الإجهاد.
• ملف الإجهاد المتبقي: تحتفظ الأنابيك المدرفلة على الساخن بإجهادات ضغط بالقرب من الأسطح (حتى −120 ميجا باسكال)، بينما تسبب الأنابيك المبرد بالرسم إجهادات سطحية شد (+85 ميجا باسكال) — مما يغير دورات الانفجار المحددة بالتعب بمقدار 3–5× في الخدمة النابضة.

يوضح الجدول أدناه حساسية ضغط الانفجار عبر مستويات المواصفات الشائعة لأنبوب بقياس 168.3 مم OD × 7.11 مم سُمك الجدار:

ملاحظة: تفترض جميع القيم بيئة 20°C، بدون بدل تآكل، ونموذج مادة مرن-بلاستيكي خطي مثالي. قد يختلف الانفجار الفعلي في الميدان ±7% بسبب تراكم تسامح المصنع (مثلًا، ±12.5% تسامح سُمك الجدار لكل ASTM A53).

تأثيرات المشتريات للمشترين العالميين

بالنسبة لفرق المشتريات التي تبحث عن أنابيب الصلب عبر أمريكا الشمالية، أوروبا، أو الشرق الأوسط، فإن التكافؤ في الأبعاد يخفي تعرضًا خطيرًا للمخاطر. يمكن لقرار الشراء المستند فقط على مواصفات OD/سُمك الجدار — دون التحقق من شهادات الدرجة، نطاق اختبار اللحام، أو سجلات المعالجة الحرارية — أن يزيد وقت مراجعة سلامة المشروع بمقدار 14–21 يومًا أثناء التفتيش من طرف ثالث (مثل TÜV أو Lloyd’s Register).

تدمج Hongteng Fengda ضمانات المشتريات في كل طلب: تقارير اختبار المواد الكاملة (MTRs) وفقًا لـ EN 10204 3.1، شهادات المصنع القابلة للتتبع حتى كيمياء البوتقة، واختبار الشهود الاختياري في منشأتنا المعتمدة بـ ISO 9001 في تيانجين. تظل أوقات التسليم مستقرة عند 25–35 يومًا للمقاسات القياسية — حتى خلال ذروة الطلب في الربع الرابع — لأن نظام الإنتاج المزدوج لدينا يحافظ على سعة 12,000 طن/شهر لأنابيب الكربون الصلب.

عند تقييم البدائل، اطلب دائمًا: (1) نتائج اختبار الشد الفعلية — وليس فقط تسمية الدرجة؛ (2) طريقة NDT لخط اللحام والتغطية؛ (3) رقم حجم الحبيبات وفقًا لـ ASTM E112 (أساسي للتعب عالي الدورات)؛ و(4) ملف الصلابة عبر سُمك الجدار. تقلل نقاط البيانات هذه من خطر الرفض بعد التسليم بأكثر من 60%.

أبعد من الكربون الصلب: عندما تتطلب مقاومة التآكل أداءً أساسيًا أعلى

في البيئات العدوانية — مثل معالجة المواد الكيميائية، المنصات البحرية، أو الأنظمة الصحية لدرجة الغذاء — يجب تقييم ضغط الانفجار جنبًا إلى جنب مع بدل التآكل ومقاومة التنقر. هنا، يتحول اختيار المادة من الكربون الصلب إلى درجات الفولاذ المقاوم للصدأ الأوستنيتي حيث تحكم الخصائص الميكانيكية والكهروكيميائية الموثوقية معًا.

على سبيل المثال،316 Stainless Steel Plate توفر سلامة انفجار طويلة الأجل متفوقة في البيئات الغنية بالكلوريد بسبب محتواها من الموليبدينوم بنسبة 2–3%، مما يرفع مقاومة التنقر المكافئة (PREN) إلى ≥25.5 — مقارنة بـ 18–20 للفولاذ المقاوم للصدأ 304. تضمن قوة الخضوع الدنيا البالغة 275 ميجا باسكال احتواءًا قويًا للضغط، بينما يوفر الاستطالة ≥55% المطيلية الأساسية للدورات الحرارية.

تشمل التطبيقات الشائعة بطانة أوعية المفاعل، دعامات أنابيب الأدوية، والمكونات الهيدروليكية البحرية — حيث تمتد عواقب الفشل beyond التسرب إلى عدم الامتثال التنظيمي (مثل FDA 21 CFR Part 110 أو حدود الاهتزاز ISO 20816-2).

كيف تضمن Hongteng Fengda أداءً متسقًا للانفجار

بصفتنا مصنعًا للفولاذ الإنشائي يخدم المشاريع العالمية للبنية التحتية، نطبق بروتوكول تحقق من 5 نقاط لجميع الأنابيك المصنفة للضغط:

1. التحقق من المواد الخام: التحليل الطيفي لكل ملف/سبيكة لتأكيد نسب Mn/Si/Cr/Ni/Mo ضمن تسامح ±0.03%.
2. التشكيل المتحكم به في العملية: تقييد سرعة الرسم البارد إلى ≤12 م/دقيقة لمنع عدم اتساق تصلب العمل.
3. اختبار التيار الدوامي بنسبة 100%: يكشف عن العيوب تحت السطحية بعمق ≤0.15 مم مع احتمال اكتشاف (POD) بنسبة 99.2%.
4. اختبار الهيدروستاتيكي الإثباتي: يتم ضغطه إلى 1.5× ضغط التصميم لمدة ≥10 ثوانٍ؛ يشير انخفاض الضغط المسجل <0.5% إلى سلامة الختم المقبولة.
5. مراجعة الأبعاد النهائية: مسح ميكرومتر الليزر على فترات 300 مم على طول كامل — مما يضمن تسامح OD ±0.25 مم وتغير سُمك الجدار ≤±8%.

تمكننا هذه الطريقة المتكاملة من دعم عملاء OEM الذين يحتاجون إلى وثائق PPAP المستوى 3 — بما في ذلك FMEA، خطط التحكم، وتقارير فحص العينات الأولية — في غضون 48 ساعة عمل من تأكيد الطلب.

الخلاصة: التحديد من أجل السلامة، وليس الحجم فقط

"نفس القطر الخارجي وسُمك الجدار" شرط ضروري — ولكنه غير كافٍ أبدًا — للتبادل في التطبيقات الحرجة للضغط. يعتمد أداء الانفجار الحقيقي على دقة علم المعادن، انضباط العملية، وأدلة الاختبار القابلة للتحقق. بالنسبة لفرق الهندسة، مسؤولي المشتريات، ومديري السلامة، فإن المطالبة بإمكانية التتبع الكاملة للمواد، بيانات الاختبار المعتمدة، والتحقق من طرف ثالث ليس عبئًا — بل هو تخفيف للمخاطر.

تدمج Hongteng Fengda التصنيع المعتمد بـ ISO 9001، الامتثال لمعايير ASTM وEN وAPI وGB، والخدمات اللوجستية التصديرية المخصصة لتقديم أنابيب الصلب المؤهلة للضغط — في الموعد المحدد، وفقًا للمواصفات، دون أي تنازل عن المساءلة. سواء كنت بحاجة إلى مقاطع الكربون الصلب القياسية أو السبائك الخاصة مثل316 Stainless Steel Plate، فإن فريق المبيعات الفني لدينا يقدم إرشادات مخصصة للتطبيق مدعومة بخبرة مشروع حقيقية عبر 32 دولة.

اتصل بـ Hongteng Fengda اليوم لطلب تقييم ضغط الانفجار لتطبيقك المحدد — أو لمناقشة تسامحات الأبعاد المخصصة، بروتوكولات الاختبار المعجلة، وحلول التعبئة والتغليف المخصصة لـ OEM وفقًا للجدول الزمني لمشروعك.
