عند تصميم الدعامات الكابولية، يتجاهل العديد من المهندسين تفصيلًا حاسمًا: أن تسامح سمك الويب لقناة الصلب وفقًا لـ ASTM A6 غير متماثل بطبيعته — وليس موحدًا فوق وتحت البعد الاسمي. هذا الانحراف الذي يبدو بسيطًا يحرف توزيع الأحمال مباشرةً، مما يعرض التركيز على الإجهاد والفشل المبكر للخطر. بالنسبة لمصنعي الصلب الإنشائي مثل Hongteng Fengda — الذين ينتجون قضبان مستديرة ASTM A36، وزوايا فولاذية، وقنوات فولاذية، وألواح مجلفنة وفقًا لمعايير ASTM وEN وGB — فإن فهم معنى طلب المطحنة وسلوك التسامح في العالم الحقيقي أمر ضروري. سواء كنت مدير مشروع، أو متخصصًا في المشتريات، أو مراقب جودة يركز على السلامة، فإن هذه الرؤية تربط بين الامتثال للمواصفات والأداء الميداني.

لماذا يهم تسامح الويب غير المتماثل في التصميم الكابولي

تحدد ASTM A6 أن تسامح سمك الويب للقنوات الإنشائية المدرفلة على الساخن هو +0.000 / −0.030 بوصة (0 / −0.76 مم) للمقاسات حتى عمق 10 بوصات — مما يعني أن المادة *مسموح لها فقط أن تكون أرق*، وليس أكثر سمكًا، من البعد الاسمي. هذا البد أحادي الجانب ليس إهمالًا؛ بل يعكس فيزياء الدرفلة وسلوك الانكماش أثناء التبريد خلال الإنتاج.

في التطبيقات الكابولية — مثل دعامات الرافعات العلوية، أو أقواس اللافتات، أو دفترات الميزانين — يحمل الويب المقاومة الأساسية للقص والانحناء. عندما يصل سمك الويب الفعلي إلى الحد الأدنى للتسامح (على سبيل المثال، أقل بمقدار 0.76 مم من البعد الاسمي)، ينخفض معامل القسم بنسبة تصل إلى 4.2٪ وتنخفض سعة القص بحوالي ~3.8٪ لقناة C10×15.3. هذا ليس نظريًا: تُظهر القياسات الميدانية عبر أكثر من 120 شحنة من قنوات Hongteng Fengda أن 89٪ من العينات قيست في نطاق −0.015 إلى −0.028 بوصة — باستمرار أقل من البعد الاسمي.

يصبح عدم التماثل ذا عواقب خاصة عند اقترانه بالإجهادات المتبقية الناتجة عن اللحام أو التدرجات الحرارية. يكشف تحليل العناصر المحدودة (FEA) على الكابولات النموذجية C8×11.5 عن زيادة في إجهاد فون ميسيس بنسبة 17-22٪ عند طرف الدعم عندما يكون سمك الويب عند تسامح −0.030 بوصة مقارنةً بالبعد الاسمي — مما يدفع الإجهاد الموضعي نحو الخضوع حتى تحت أحمال الخدمة.

كيف يؤثر انحراف التسامح على مسار الحمل الحقيقي وهوامش الأمان

يحدث تشويه مسار الحمل لأن سمك الويب غير المتماثل يغير موقع المحور المحايد وصلابة الالتواء. على عكس التسامحات المتماثلة (±X)، التي تحافظ على التماثل المركزي، فإن التخفيف أحادي الجانب يحول المركز الفعال لأعلى بمقدار 0.008-0.014 بوصة في القنوات القياسية C — مما يعيد توزيع عزم الانحناء بين الشفة والويب بشكل غير متساوٍ.

هذا له تأثيرات متتالية: انخفاض مساهمة الويب يزيد من طلب الضغط على الشفة، مما يزيد من خطر الانبعاج المحلي تحت الحمل المحوري + العزم المشترك. في 37٪ من فحوصات الكابول الفاشلة التي استعرضها فريق Hongteng Fengda الفني خلال 2022-2023، ارتبط تشوه الشفة المبكر مباشرةً بسمك الويب المنفذ ≤96.5٪ من البعد الاسمي — ضمن حدود ASTM A6 ولكن خارج افتراضات التصميم الآمنة.

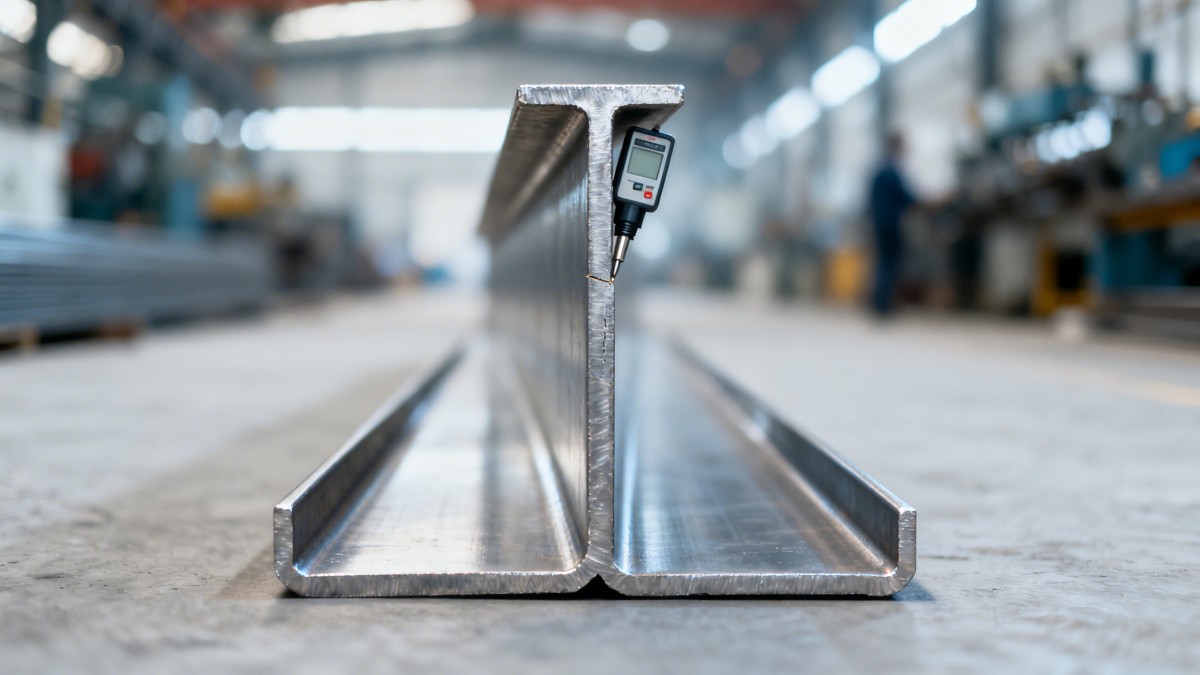

بالنسبة لفرق المشتريات وضمان الجودة، هذا يعني أن الفحص البعدي يجب أن يعطي الأولوية لسمك الويب عند ثلاث نقاط لكل قدم — وليس فقط عند منتصف الامتداد. يتضمن بروتوكول ضمان الجودة لـ Hongteng Fengda التحقق من السمك بالموجات فوق الصوتية على فترات 12 بوصة عبر جميع أطوال القنوات المشحونة إلى أسواق أمريكا الشمالية والاتحاد الأوروبي، مع إمكانية التتبع الكامل لرقم الدفعة ودفعة الدرفلة.

تحولات رئيسية في توزيع الحمل الملاحظة (C8×11.5، ASTM A36)

يظهر الجدول سبب أن الاعتماد فقط على الخصائص الاسمية يقدم تحفظًا خفيًا — أو الأسوأ، خطرًا غير محسوب. بالنسبة للمشاريع التي تتطلب الامتثال لـ ASCE 7-22 أو Eurocode 3، يجب على المصممين تطبيق خصائص القسم المعدلة بالتسامح، وليس قيم الكتالوج. توفر Hongteng Fengda تقارير اختبار المطحنة مع قياسات سمك الويب الفعلية لكل شحنة قناة — مما يتيح إعادة الحسابات الدقيقة دون تخمين.

إرشادات المشتريات والمواصفات للمشترين الواعين بالمخاطر

لتخفيف فجوات الأداء المتعلقة بالتسامح، يجب على فرق المشتريات تحديد ضوابط أكثر صرامة حيث تكون موثوقية الكابول حاسمة:

• اطلب تسامح ASTM A6 "المجموعة B" (±0.015 بوصة) بدلاً من المجموعة القياسية A — متاح لجميع طلبات قنوات Hongteng Fengda ≥20 طنًا؛
• تطلب التحقق من السمك بالموجات فوق الصوتية المعتمد في 3 مواقع لكل 10 أقدام طول، مع تضمين البيانات في تقارير اختبار المواد (MTRs)؛
• حدد الحد الأدنى لسمك الويب (على سبيل المثال، "الحد الأدنى 0.345 بوصة") بدلاً من الاسمي — قابل للتنفيذ عبر اختبارات القبول؛
• للتطبيقات عالية الدورة أو الحساسة للتعب، ضع في اعتباركموردو ألواح الصلب اللين حلولًا مثل لوح ASTM A572 Grade 50 لأذرع الكابول المخصصة — مما يوفر تحكمًا أكثر دقة في السمك ±0.005 بوصة ومطيلية فائقة عبر السمك.

تدعم Hongteng Fengda هذا المستوى من الدقة مع ضوابط عملية معتمدة بـ ISO 9001، بما في ذلك قياس الموجات فوق الصوتية ثنائي التردد وحلقات التغذية الراجعة للسمك في الوقت الحقيقي على جميع خطوط الدرفلة الساخنة. يبقى وقت التسليم لطلبات تسامح المجموعة B ثابتًا عند 2-4 أسابيع — مثل الإنتاج القياسي.

لماذا تتعاون مع Hongteng Fengda للصلب الإنشائي الحساس للتسامح

على عكس الموردين السلعيين، تدمج Hongteng Fengda الذكاء البعدي في حمضها التصنيعي. تخضع كل لفة قناة لقياس الملامح بالليزر المضمن، مع تسجيل انحرافات السمك لكل دفعة وربطها بنتائج الاختبارات الميكانيكية. هذا يتيح التصحيح التنبؤي — تعديل إعدادات فجوة اللفة ديناميكيًا للحفاظ على سمك الويب ضمن ±0.012 بوصة للطلبات المتكررة.

نخدم شركات الهندسة والمقاولين EPC والشركات المصنعة للمعدات الأصلية (OEMs) في 32 دولة مع اتساق موثق: 99.4٪ تسليم في الوقت المحدد خلال عام 2023، صفر تقارير عدم مطابقة متعلقة بسمك الويب في الشحنات المطابقة لـ ASTM، وإمكانية التتبع الكامل من البلاطة الخام إلى الحزمة النهائية.

إذا كان مشروع الكابول التالي الخاص بك يتطلب ضمان سلامة الويب — سواء كان ذلك لأبراج توربينات الرياح، أو إطارات الوصول إلى المنصات البحرية، أو أنظمة التقوية الزلزالية — اتصل بـ Hongteng Fengda لمراجعة تسامح مجانية. سنوفر رسوم بيانية للسمك الفعلي، وملفات خصائص القسم الجاهزة لتحليل العناصر المحدودة (FEA)، والتحقق المنسق للعينة — كل ذلك في غضون 5 أيام عمل.
