لماذا يهم حجم زاوية الفولاذ في التصنيع

إن اختيار حجم زاوية الفولاذ المناسب يؤثر في القوة، وقابلية اللحام، والوزن، والتكلفة الإجمالية للمشروع.

في التصنيع، قد يؤدي تغيير صغير في الحجم إلى تغيير مسارات الأحمال، وتفاصيل الوصلات، وحتى كفاءة النقل.

ولهذا فإن اختيار زاوية الفولاذ لا يتعلق فقط بمطابقة الرسم.

بل يتعلق أيضا بملاءمة المقطع لظروف الخدمة الفعلية، ومتطلبات الأكواد، وقدرات الورشة.

في هياكل البناء، ودعامات الآلات، والرفوف، وتجميعات التدعيم، تساعد الأبعاد الصحيحة على تجنب المبالغة في التصميم والتفاصيل الضعيفة.

وغالبا ما يدعم الموردون ذوو الخبرة الواسعة في الفولاذ الإنشائي، مثل Hongteng Fengda في الصين، هذه العملية من خلال مواءمة توريد زاوية الفولاذ مع متطلبات ASTM وEN وJIS وGB.

ويصبح هذا أكثر أهمية عندما تأتي المشاريع من مصادر عالمية وتحتاج إلى جودة مستقرة، ومواعيد توريد ثابتة، وتساهلات أبعاد موثوقة.

فهم الأبعاد الشائعة لزاوية الفولاذ

زاوية الفولاذ هي مقطع على شكل L يتكون من ساقين متصلين بزاوية تسعين درجة.

ويُوصف الحجم الأساسي عادة بطول الساق والسماكة.

على سبيل المثال، 50 x 50 x 5 mm تعني ساقين متساويتين بطول 50 mm مع سماكة 5 mm.

كما تُستخدم الزوايا غير المتساوية، مثل 75 x 50 x 6 mm، على نطاق واسع أيضا.

وهي مفيدة عندما يجب أن يحمل أحد الساقين البراغي، بينما يناسب الآخر سطح دعم ضيقا.

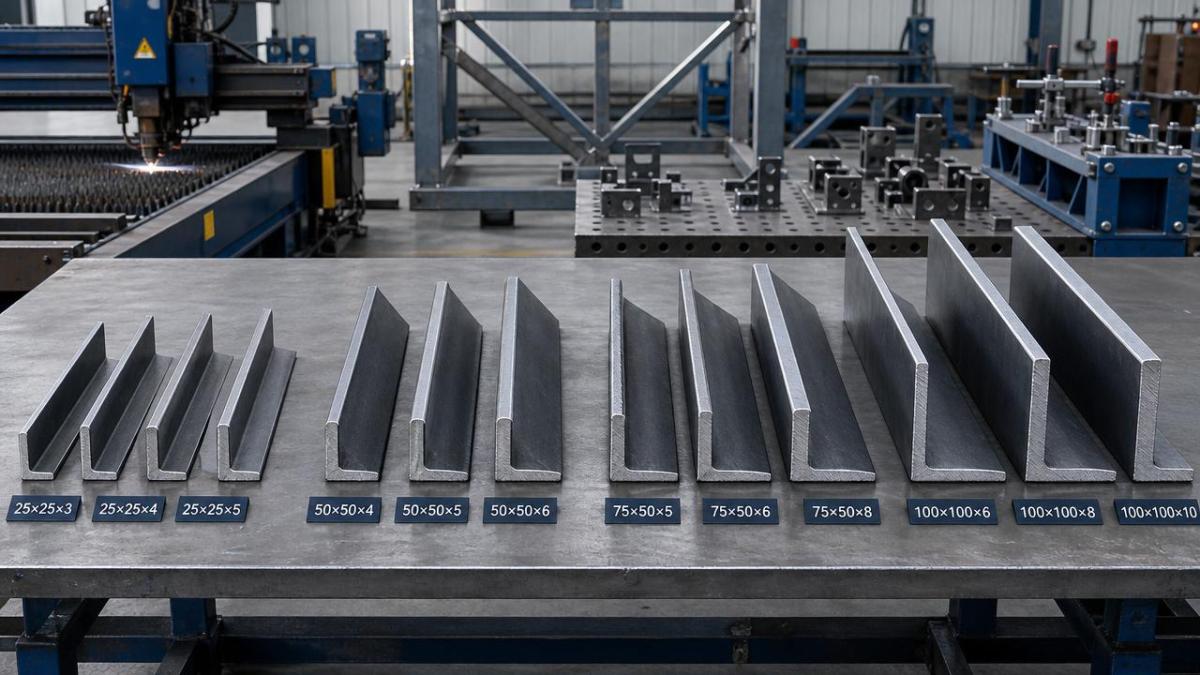

نطاقات الأحجام النموذجية

تبدأ المقاطع الخفيفة الشائعة عادة من 25 x 25 mm، وغالبا ما تُستخدم في الهياكل، والحواجز، والأقواس الصغيرة.

وتظهر المقاطع المتوسطة من 40 x 40 mm إلى 75 x 75 mm في الأرفف، وقواعد المعدات، والمقطورات، وهياكل الدعم العامة.

أما أحجام زاوية الفولاذ الأثقل، مثل 90 x 90 mm أو 100 x 100 mm وما فوق، فهي أكثر شيوعا في التدعيم الإنشائي والتجميعات الصناعية.

عمليا، غالبا ما يكون وزن المقطع لكل متر مهما بقدر الحجم الاسمي نفسه.

وهو يؤثر في تكلفة الشحن، والمناولة، وسرعة التركيب.

الزوايا المتساوية وغير المتساوية في التطبيقات الفعلية

تحظى الزوايا المتساوية بشعبية لأنها سهلة التحديد وسهلة التخزين.

وهي تعمل جيدا في التدعيم المتماثل، وتقوية الزوايا، والهياكل الملحومة المباشرة.

أما الزوايا غير المتساوية فتحل مشكلات تخطيط مختلفة.

وهي مفيدة عندما يحتاج أحد الساقين إلى مسافة أكبر لحافة البرغي أو عندما تكون المساحة المتاحة محدودة.

• زاوية الفولاذ المتساوية تناسب الدعامات البسيطة والتصنيع المتكرر.
• وتناسب المقاطع غير المتساوية الأحمال المزاحة وهندسة الوصلات الأكثر ضيقا.
• ويعتمد الخياران على طريقة التوصيل، وليس فقط على قيمة الحمل.

وهذا أحد الأسباب التي تجعل من الضروري مراجعة الرسومات مع تفاصيل الورشة قبل طلب المواد.

ما الذي يركز عليه القطاع حاليا

لا يتركز الطلب الحالي فقط على السعر لكل طن.

فالمشترون يقارنون بشكل متزايد التحكم في التسامحات، والالتزام بالمعايير، وإمكانية التتبع، واتساق المعالجة.

في زاوية الفولاذ، تؤثر دقة الأبعاد في الملاءمة أثناء اللحام والربط بالبراغي.

كما أن الاستقامة مهمة في العناصر الطويلة.

وتصبح حالة السطح مهمة عندما تكون هناك حاجة إلى الجلفنة أو الطلاء أو التشغيل الإضافي.

المعايير وموثوقية المصدر

غالبا ما تحتاج المشاريع التي تخدم أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا إلى وثائق مواد متسقة عبر المناطق.

وهنا يصبح المصدّر ذو الخبرة مفيدا.

تورد Hongteng Fengda زاوية الفولاذ والمقاطع الإنشائية ذات الصلة مع إنتاج مضبوط وفحوصات جودة متوافقة مع المعايير الدولية الرئيسية.

وهذا يساعد على تقليل حالة عدم اليقين في التوريد عندما تكون جداول التصنيع ضيقة.

كيف يتغير اختيار الحجم حسب التطبيق

يعتمد أفضل حجم لزاوية الفولاذ على كيفية أداء المقطع داخل التجميعة.

فالحامل الذي يتحمل وزنا ساكنا يختلف عن الدعم المعرض للاهتزاز أو الرياح أو الصدمات.

في التجميعات المختلطة، غالبا ما تُقرن مقاطع الزوايا مع الصفائح أو المجاري أو العوارض.

على سبيل المثال، قد تستخدم دعامات القاعدة أو واجهات التثبيت مادة صفائحية بدلا من ساقين أكبر للزاوية.

في هذه الحالات، يمكن لخيارات مورد صفائح الفولاذ الطري بدرجتي A572 أو S355JR أن تكمل عناصر الزوايا في البناء والجسور والرفوف وصفائح التثبيت الميكانيكية.

وغالبا ما يحسن هذا المزيج مرونة التصنيع دون إجبار مقطع زاوية فولاذ واحد على القيام بكل المهام.

السماكة، والقوة، ومفاضلات التصنيع

السماكة ليست تفصيلا ثانويا.

فهي تؤثر في مقاومة الانبعاج المحلي، ومدخلات حرارة اللحام، ووقت الثقب، والوزن النهائي.

وقد تحسن زاوية الفولاذ الأثخن المتانة في ظروف الخدمة القاسية، لكنها قد تزيد أيضا التكلفة وتبطئ التصنيع.

وعادة ما يوازن الخيار الأفضل بين الحاجة الإنشائية وكفاءة الورشة.

تؤثر درجة المادة أيضا

عندما تتصل المقاطع بتجميعات صفائحية، يصبح مطابقة أداء الدرجة أمرا مهما.

وغالبا ما تُختار المواد منخفضة الكربون وسبائك الفولاذ منخفضة السبائك عالية المقاومة بسبب قابليتها للحام وأدائها في التشكيل.

وفي تفاصيل الدعم المعتمدة على الصفائح، تكون الدرجات ذات مقاومة الخضوع من 42 إلى 65 Ksi شائعة وفقا لمستوى الخدمة.

وهذا مهم عندما تنقل الزاوية الحمولة إلى ألواح الجسور، أو قواعد الآلات الثقيلة، أو صفائح الدعم.

فحوصات عملية قبل الطلب

يجب مراجعة زاوية الفولاذ بما يتجاوز الأبعاد الاسمية.

فيمكن لعدة نقاط فحص أن تمنع عدم التطابق المكلف لاحقا.

• تأكد مما إذا كانت الساقان المتساويتان أو غير المتساويتين أنسب لتخطيط الوصلة.
• تحقق من السماكة مقابل حجم اللحام، ومسافة فتحة البرغي، وبدل التآكل.
• تحقق من المعيار المطلوب، والدرجة، ووثائق الاختبار.
• راجع الاستقامة والتسامح إذا كان يجب أن تتوافق العناصر الطويلة بدقة.
• ضع في الاعتبار الطلاء أو الجلفنة قبل تثبيت تفاصيل الثقوب وتجهيز الحواف.
• قارن توافر المخزون مع مهلة الدرفلة أو القطع المخصصة.

تكون هذه الفحوصات مفيدة بشكل خاص عند التوريد من الخارج ودمج عدة منتجات إنشائية في شحنة واحدة.

ويمكن للمورد القادر تنسيق زاوية الفولاذ، والعوارض، والمجاري، والمقاطع المشكلة على البارد، ومواد الصفائح ضمن مسار مواصفة واحد.

طريقة أفضل لمقارنة الخيارات

تعمل مقارنة خيارات زاوية الفولاذ بشكل أفضل عندما يرتبط القرار بالاستخدام، وليس فقط بأرقام الكتالوج.

ابدأ بحالة الحمل، ونمط الوصلة، وظروف التعرض، وطريقة التصنيع.

ثم قارن حجم الساق، والسماكة، والوزن، والدرجة، والالتزام بالمعايير كحزمة واحدة.

إذا كانت التجميعة تتضمن صفائح أو واجهات دعم أو تفاصيل تثبيت، فمن المفيد أيضا مراجعة المواد المتوافقة مثل الصفيحة المسطحة أو المستطيلة بمقاسات مخصصة.

وهذا يجعل عمل المواصفات أوضح ويقلل احتمال إعادة التصميم بعد بدء الشراء.

إن زاوية الفولاذ المتطابقة جيدا ليست ببساطة أقوى مقطع متاح.

بل هي المقطع الذي يناسب المهمة، والعملية، والجدول الزمني للمشروع مع أقل عدد من التنازلات.

والخطوة المفيدة التالية هي تحديد الأحجام المطلوبة مقابل تفاصيل التصنيع الفعلية، ثم مقارنة قدرة المورد، وتغطية المعايير، وموثوقية التسليم قبل الاختيار النهائي.
