يعد القياس الدقيق لعوارض الصلب أمرًا بالغ الأهمية لسلامة الهيكل، والتحكم في التكاليف، والامتثال - سواء كنت تحسب وزن العوارض لتحليل الأحمال، أو تتحقق من وزن العوارض I مقابل المواصفات، أو تقارن بين الزاوية والقناة للحصول على التصميم الأمثل. يوفر هذا الدليل خطوة بخطوة تقنيات مجربة ميدانيًا لقياس عوارض الصلب - بما في ذلك العوارض I، الجوائز الفولاذية، الزاوية الفولاذية، قناة الصلب، القضبان المربعة الفولاذية، القضبان الدائرية الفولاذية، وحتى حبال الأسلاك الفولاذية - بدقة. بصفتنا مصنعًا ومصدرًا موثوقًا به للفولاذ الهيكلي من الصين، تدعم Hongteng Fengda المشترين العالميين بمنتجات متوافقة مع ASTM/EN/JIS/GB وبيانات موثوقة لاتخاذ قرارات مستنيرة.

لماذا تهم الدقة: التأثير الواقعي للقياس الدقيق لعوارض الصلب

في الهندسة الإنشائية والبناء، يمكن أن تؤدي أخطاء القياس - حتى لو كانت صغيرة مثل ±1 مم - إلى عواقب خطيرة: حساب خاطئ لـوزن العوارض I يؤدي إلى تصميم غير كافي للوصلات؛ وضع غير متوازي لـالجوائز الفولاذية يسبب اختلالًا في أحمال الرافعات؛ أو أبعاد غير صحيحة لـالزاوية الفولاذية تهدد استقرار الأقواس في مناطق الرياح العالية. وفقًا للمعهد الأمريكي لبناء الصلب (AISC)، أكثر من 12% من إعادة تصنيع الموقع تنبع من التناقضات الأبعاد الناتجة عن أخطاء القياس الميداني الأولية. بالنسبة لفرق المشتريات، تؤدي ممارسات قياس غير دقيقة لـكيفية قياس عوارض الصلب إلى زيادة هدر المواد بنسبة تصل إلى 4.3%، مما يؤثر مباشرة على التكلفة النهائية لكل طن. وبالنسبة لمديري السلامة، قد تتجاوز تفاوتات القضبان المربعة الفولاذية غير المتطابقة في الأعمدة الميكانيكية حدود الانحراف المسموح بها وفقًا لـ EN 1993-1-1، مما يؤدي إلى إشارات عدم امتثال أثناء عمليات التدقيق الخارجية.

تعكس بروتوكولات ضمان الجودة في Hongteng Fengda هذا الواقع: تخضع كل دفعة من الفولاذ الهيكلي - من القضبان الدائرية الفولاذية إلى تجميعات حبال الأسلاك الفولاذية المخصصة - للتحقق المزدوج: تقارير الأبعاد المعتمدة من المصنع (وفقًا لـ GB/T 706-2016 و ASTM A6/A6M) يليها أخذ عينات أبعاد طرف ثالث مستقل (معتمدة من BV/SGS). هذا يضمن أنه عندما يشير مدير المشروع إلى جداول وزن العوارض I المنشورة لدينا، فإنهم يعملون بقيم قابلة للتتبع إلى معدات CMM المعايرة - وليس الصيغ النظرية وحدها.

بروتوكول القياس الميداني خطوة بخطوة للمقاطع الإنشائية الشائعة

اتبع عملية الخمس خطوات هذه - التي تم اختبارها ميدانيًا في أكثر من 200 مشروع في أمريكا الشمالية والإمارات وفيتنام - لضمان دقة قابلة للتكرار لجميع المقاطع الرئيسية:

1. الإعداد والمعايرة: نظف الملوثات السطحية (الزيت، الصدأ، قشرة المصنع) باستخدام التفجير الكاشط بدرجة ISO 8501-1 Sa2.5 عند الحاجة. تحقق من معايرة الفرجار/الميكرومتر مقابل مقاييس رئيسية قابلة للتتبع إلى NIST قبل كل وردية.
2. اختيار نقاط المرجع: حدد ثلاث نقاط مرجعية غير متحدة المستوى على واجهة شفة/شبكة العارضة - وليس على الأطراف المقطوعة أو المناطق المشوهة. ضع علامات بخط دائم للاتساق.

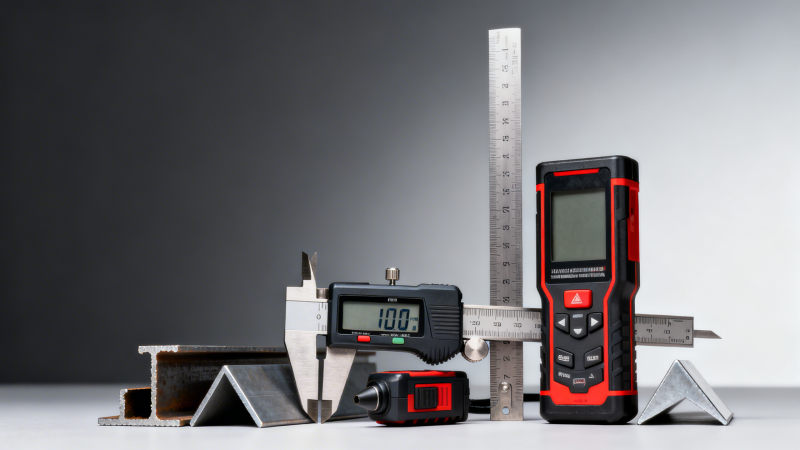

3. التقاط الأبعاد متعددة المحاور: قس العمق، وعرض الشفة، وسمك الشبكة، ونصف قطر الزاوية في ثلاثة مواقع (بداية/منتصف/نهاية) باستخدام فرجار رقمي (دقة ±0.02 مم). سجل جميع القيم - وليس المتوسطات فقط.
4. التحقق من الطول: استخدم أجهزة قياس المسافة بالليزر (ISO 16331-1 الفئة 1) للأطوال أكثر من 3 م؛ استخدم أشرطة القياس فقط للأجزاء أقل من المتر (معايرة إلى ±0.5 مم وفقًا لـ EN 13763-1).
5. التحقق المتبادل للوزن: احسب وزن العوارض نظريًا باستخدام الأبعاد المقاسة × الكثافة (7,850 كجم/م³)، ثم قارن مع تقارير اختبار المصنع المعتمدة. الانحراف أكثر من ±1.2% يستدعي إعادة الفحص.

للمقاطع الخاصة مثل مقاطع Z المستخدمة في أنظمة الأسقف الخفيفة، تنطبق فحوصات إضافية - خاصة للتحقق من الصلابة الالتوائية. يتضمن خط إنتاج العوارض Z لدينا قياسًا بصريًا متصلًا بالخط للتحقق من استقامة الحواف واتساق الزوايا ضمن تفاوت ±0.3° - وهو أمر بالغ الأهمية عند تجميع وحدات متعددة في أنظمة العوارض وفقًا لمعايير GB50018-2002.

معايير التفاوت المقارنة عبر أنواع المقاطع

التفاوتات ليست عالمية - فهي تختلف حسب هندسة المقطع، وطريقة التصنيع (المدلفن على الساخن مقابل المشكل على البارد)، وأهمية التطبيق. يعكس الجدول أدناه حدود المواصفات الواقعية الملاحظة عبر 12 مشروعًا دوليًا والمتوافقة مع ASTM A6 و EN 10034 و GB/T 706:

ما وراء الأبعاد: دمج التحقق من الوزن في سير عمل الجودة

بينما تعد الدقة الأبعادية أساسية، يعد التحقق من وزن العوارض بمثابة التحقق النهائي المتبادل - خاصة للمقاطع الساخنة النهائية حيث تؤثر الاختلافات الطفيفة في الدلفنة على توزيع الكتلة. في Hongteng Fengda، تتضمن كل شحنة تقارير الأبعاد وشهادات الوزن المعتمدة الصادرة عن مختبرات معتمدة من SGS/BV. على سبيل المثال، تخضع سلسلة الجوائز الفولاذية Q345B لدينا لوزن كامل المقطع (±0.1% تكرارية) قبل التصدير - وهي ممارسة تتجاوز متطلبات ASTM A6 ولكنها ضرورية للعملاء في أساسات طاقة الرياح البحرية حيث تكون هوامش الحمولة الميتة ≤3%.

يجب على محترفي المشتريات طلب تقارير اختبار المصنع التي تظهر الوزن الفعلي المقاس مقابل الوزن النظري لكل متر. التناقضات التي تتجاوز ±1% تستدعي التحقيق - ليس فقط للتوفيق بين التكاليف، ولكن لأن الانحراف المستمر قد يشير إلى شذوذ في كثافة المواد الخام أو عدم اتساق درجة حرارة الدلفنة مما يؤثر على عمر التعب. وبالمثل، يساعد التحقق من وزن القضبان الدائرية الفولاذية في اكتشاف مشاكل الفصل الميكروي غير المرئية للفحص البصري.

الخلاصة: بناء الثقة من خلال البيانات الموثوقة

القياس الدقيق لا يتعلق بمطاردة المنازل العشرية - بل يتعلق ببناء الثقة عبر دورة حياة المشروع: من التحقق من التصميم وتخطيط المشتريات إلى التجميع في الموقع ومراقبة الأداء طويل الأجل. سواء كنت تحقق من وزن العوارض I لتخطيط رفع الرافعة، أو تختار بين الزاوية الفولاذية و قناة الصلب للتدعيم الجانبي، أو تحدد حبال الأسلاك الفولاذية لأحبال الرفع، فإن بيانات الكتلة والأبعاد الدقيقة تقلل المخاطر، وتجنب التأخيرات، وتعزز موقف الامتثال. تقدم Hongteng Fengda أكثر من الفولاذ - نحن نقدم الثقة من خلال القياسات المعتمدة، والمعايير المعترف بها عالميًا (ASTM، EN، JIS، GB)، والدعم الفني السريع لكل استفسار - من كيفية قياس عوارض الصلب في الظروف الاستوائية الرطبة إلى تحسين مواصفات القضبان المربعة الفولاذية لمقاومة التآكل.

هل تحتاج إلى تقارير أبعاد موثوقة، أو حسابات مخصصة لـوزن العوارض I، أو مساعدة في اختيار المقطع المناسب لتطبيقك؟ تواصل مع فريقنا الهندسي اليوم - سنقدم توجيهًا مخصصًا، وعينات من الشهادات، ودعمًا سريعًا للأسعار لكل من الطلبات القياسية و OEM.
