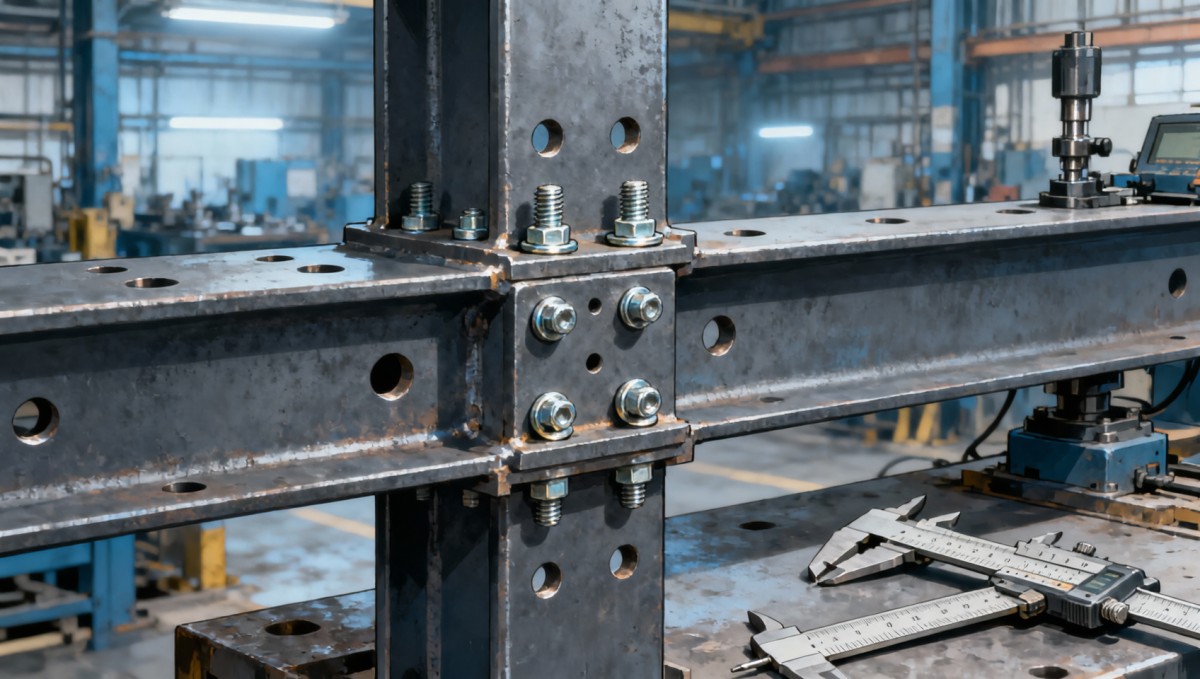

حفر الفولاذ الإنشائي: سماحات الثقوب التي تحمي أداء الوصلات

حفر الفولاذ الإنشائي ليس مجرد صنع ثقوب، بل هو خطوة حاسمة لحماية قوة الوصلة ومحاذاتها وسلامة المشروع على المدى الطويل. يمكن لثقب يبدو منحرفًا أو أكبر قليلًا فقط أن يسبب مشكلات في تركيب البراغي، أو يفرض تعديلات في الموقع، أو يقلل أداء التحمل، أو يؤخر التركيب بينما تقرر الفرق ما إذا كان الإصلاح مقبولًا. بالنسبة للمشغلين، فإن المنهج الأكثر فائدة بسيط: كل ثقب محفور هو جزء من نظام وصلات، وليس ميزة تشغيل منفصلة.

النتيجة المطلوبة ليست مجرد «إمكانية مرور البرغي». يجب أن يكون الثقب من النوع والقطر والموقع والشكل وحالة الحافة والاتجاه الصحيحين لمجموعة البرغي وتصميم الوصلة. وقد تأتي هذه المتطلبات من رسومات العقد، ومواصفات التصنيع، ومعايير الأعمال الفولاذية الحاكمة، ورسومات الورشة المعتمدة. قد تستخدم مشاريع ASTM وEN وJIS وGB مصطلحات وأساليب قبول مختلفة، لذا يجب أن تحكم العمل وثائق المشروع المعتمدة، لا العادات المتبعة من مشروع سابق.

لماذا تؤثر سماحة الثقب مباشرةً في الوصلة

تنقل الوصلات الإنشائية المثبتة بالبراغي الأحمال عبر عدة آليات. وفقًا للتصميم، قد يعمل البرغي بالتحمل أو مقاومة الانزلاق أو الشد أو بمزيج من هذه التأثيرات. تؤثر هندسة الثقب في كيفية تجميع الأجزاء المتصلة وكيفية دخول القوة إلى اللوح أو جناح الكمرة أو زاوية الحديد أو القناة أو لوح التقوية. كما يمكن لنمط ثقوب غير جيد أن يسبب لا مركزية غير مقصودة، مما يجعل الوصلة تتصرف بصورة مختلفة عن التفصيلة المصممة.

الثقب المتضخم ليس معيبًا تلقائيًا. تعترف المواصفات القياسية بعدة فئات من الثقوب، تشمل الثقوب الدائرية القياسية، والثقوب المتضخمة، والثقوب المشقوقة القصيرة، والثقوب المشقوقة الطويلة. ولكل فئة غرضها. قد تسمح الشقوق بالحركة أو ضبط التركيب أو التأثيرات الحرارية، لكن يجب تحديد اتجاهها واستخدامها. إن استبدال ثقب بثقب أكبر لمجرد عدم محاذاة أحد المكونات ليس مماثلًا لاستخدام ثقب متضخم أو مشقوق معتمد في وصلة مصممة.

تُعد سماحة الموقع بالقدر نفسه من الأهمية. إذا انزاح ثقب واحد، فقد يظل بإمكان برغي واحد الدخول. أما إذا انحرفت مجموعة كاملة من الثقوب، فقد يلزم سحب العضو إلى موضعه، ما قد يشوه الفولاذ المتصل أو يزيد إجهاد التركيب أو يجعل تركيب المكونات المجاورة مستحيلًا. وفي الهياكل المتكررة، قد تتراكم أخطاء التخطيط الصغيرة حتى لا تظهر المشكلة إلا أثناء التركيب.

تؤثر جودة الثقب أيضًا في الأداء العملي. فالنتوءات الكبيرة تمنع التلامس الصحيح لأسطح التلامس. ويمكن للحواف الممزقة والأسطح المتصلدة بالتشغيل والتغير المفرط في اللون بسبب الحرارة أو الثقوب غير الدائرية أن تعقد الفحص وتركيب البراغي. ينبغي أن يكون الثقب المحفور نظيفًا ومطابقًا للهندسة المحددة، مع إزالة النتوءات عند الطلب، بدلًا من اعتباره مقبولًا لمجرد أنه مخفي بعد التجميع.

اقرأ الرسم قبل إعداد المثقاب

تبدأ معظم أخطاء الحفر التي يمكن تجنبها قبل أن تلامس الأداة الفولاذ. ينبغي للمشغلين تأكيد علامة العضو، وإصدار الرسم، ووجه الوصلة، ونقاط المرجع، ونوع الثقب، وتعيين البرغي، وأي تعليمات تتعلق بالطلاء أو تسلسل اللحام أو ظروف الملاءمة في الموقع. وفي الأعضاء غير المتماثلة، من السهل بشكل خاص حفر النمط الصحيح على الوجه الخطأ. تحتاج زوايا الحديد والقنوات والمقاطع على شكل T والأعضاء المركبة إلى تحكم واضح في الاتجاه.

لا تفترض أن مقاس البرغي الاسمي يساوي مقاس الثقب الاسمي. تحدد متطلبات التصميم والتصنيع المعمول بها أبعاد الثقب المسموح بها وأي معالجة خاصة للشقوق. وقد تحدد أيضًا سماحات تباعد الثقوب ومسافة النهاية والمقياس والموضع النسبي للثقوب المتطابقة. عندما تتعارض وثائق المشروع أو تترك مجالًا للشك، يجب حل المسألة عبر عملية الهندسة أو الجودة المسؤولة قبل بدء الإنتاج.

من الفحوصات المفيدة قبل الحفر تحديد الميزة التي تتحكم فعليًا في النمط. قد تكون نهاية كمرة، أو خط مركز الجسر، أو حافة جناح، أو مرجع لوح، أو العلاقة مركزًا إلى مركز بين الثقوب. قد يؤدي قياس كل ثقب بصورة مستقلة من حافة خارجية إلى تضخيم تفاوت التخطيط. ويحافظ القياس القائم على المراجع على ارتباط النمط بقصد التصميم.

• تحقق من أحدث رسم معتمد وتعريف العضو.
• أكد ما إذا كانت الثقوب قياسية أو متضخمة أو مشقوقة قصيرة أو مشقوقة طويلة.
• تحقق من قطر البرغي ودرجته مقابل جدول الوصلات.
• حدد وجه المرجع الصحيح والمرجع الأساسي.
• راجع أي قيود على التعديل في الموقع أو القطع باللهب.

السماحات التي تحتاج إلى اهتمام في أرضية الورشة

قطر الثقب هو عنصر التحكم الأكثر وضوحًا، لكنه ليس العنصر الوحيد. يأخذ روتين الفحص الموثوق في الاعتبار القطر وموقع المركز والتباعد وأبعاد الشق ومحور الثقب وحالة الحافة. ينبغي أن يوفر المعيار المعمول به أو مواصفة المشروع أساس القبول. ولا ينبغي للمشغلين استخدام «سماحة ورشة» عامة لكل مشروع تصدير، لأن أنظمة البراغي وفئات الوصلات ومواصفات العملاء قد تختلف.

يستحق محور الثقب الاهتمام عند حفر المواد السميكة أو الطبقات المكدسة. فقد يؤدي مثقاب منحرف أو قطعة عمل غير مثبتة جيدًا أو قاعدة مثقاب مغناطيسي متآكلة إلى ثقب غير متعامد مع سطح التلامس. قد يمر البرغي مع ذلك، لكن قد لا تستقر الغسالات بصورة متساوية وقد تقاوم المكونات المتطابقة التجميع. ويزداد هذا الخطر عند الحفر قرب الحواف أو عبر الأسطح غير المستوية.

تغير طريقة الحفر مستوى المخاطر

يمكن استخدام خطوط الحفر CNC، والمثاقب الشعاعية، والمثاقب المغناطيسية، وأنظمة التخريم، ومعدات القطع الحراري في التصنيع الإنشائي تحت ضوابط مناسبة. والسؤال ليس أي العمليات تبدو الأكثر تقدمًا؛ بل ما إذا كانت العملية تستطيع إنتاج هندسة الثقب المطلوبة بصورة متكررة في العضو الفعلي والسماكة وظروف الوصول وحجم الإنتاج.

يوفر الحفر باستخدام CNC قابلية تكرار عالية عند التحكم في البرامج وتموضع المواد ومعايرة الماكينة. وهو مفيد بشكل خاص للكمرات والألواح ومكونات الوصلات ذات الكميات الكبيرة. يظل الحفر اليدوي أو المغناطيسي شائعًا للعمليات الموضعية والإصلاحات المعتمدة هندسيًا والأعضاء التي لا يمكن معالجتها عبر خط إنتاج. في تلك الحالات، يصبح الانضباط في الإعداد أكثر أهمية: ثبت القطعة بإحكام، وحدد المركز باللكمة أو بالتموضع الدقيق عند الاقتضاء، وتأكد من ثبات المثقاب، ومنع الحركة عند الاختراق.

يمكن أن يكون التخريم فعالًا ضمن حدود السماكة والجودة التي تحددها متطلبات التصنيع ذات الصلة. ومع ذلك، يؤثر خلوص القالب وحالة القالب وسماكة المادة في جودة الحافة والتشوه. تتطلب الثقوب المقطوعة حراريًا حذرًا خاصًا. قد يُسمح بها في بعض التطبيقات عند إنتاجها وتشطيبها وفقًا لمتطلبات المشروع، لكن يجب تقييم حافتها المتأثرة بالحرارة وتدرجها واتساق أبعادها. لا ينبغي أبدًا افتراض أن الفتحة المقطوعة حراريًا مكافئة لثقب محفور من دون التحقق من المواصفة الحاكمة.

حالة الأداة مصدر خفي لعدم المطابقة. يمكن للمثقاب غير الحاد أن يولد حرارة واهتزازًا وضعفًا في الاستدارة ونتوءات كبيرة. وقد يزيد ضغط التغذية غير الصحيح المشكلة سوءًا: فالقوة المفرطة قد تؤدي إلى الكسر والحركة، بينما قد يسبب الضغط غير الكافي احتكاك السطح وتصلده. استخدم إرشادات الشركة المصنعة للأداة بشأن السرعة والتغذية وسائل التبريد واختيار القاطع، ثم تحقق من أول قطعة قبل اعتماد دفعة إنتاج.

تكشف مشكلات الملاءمة غالبًا عن إخفاقات سابقة في العملية

عندما لا تتوافق البراغي في الموقع، غالبًا ما يُلام الحفر أولًا. ويكون ذلك صحيحًا أحيانًا؛ لكن السبب الجذري قد يكون في مرحلة سابقة أحيانًا أخرى. يمكن لطول العضو غير الصحيح، أو اتجاه التقوس، أو انكماش اللحام، أو تشوه اللوح، أو عدم تطابق الإصدارات، أو تراكم الطلاء، أو تسلسل التجميع غير الصحيح أن تؤثر جميعها في الملاءمة. والاستجابة الصحيحة هي فحص الواجهة كاملة بدلًا من تكبير الثقب فورًا.

قد يُسمح بالتوسيع الموقعي أو تكبير الثقوب فقط ضمن شروط ومسارات اعتماد محددة. فقد يغير ذلك تصنيف الوصلة أو يقلل مسافة الحافة أو يؤثر في متطلبات الغسالات أو يستلزم مراجعة هندسية. وتكون التعديلات غير المنضبطة في الموقع خطرة بشكل خاص على الوصلات الحرجة للانزلاق، والتفاصيل الحساسة للإجهاد، والأعمال الزلزالية، أو الوصلات القريبة من حدود الحد الأدنى لمسافة الحافة. القاعدة العملية حازمة: لا تستخدم المثقاب لإخفاء مشكلة أبعاد.

بالنسبة لتجميعات الورشة، يمكن للتركيب التجريبي اكتشاف مشكلات النمط قبل الشحن. وهذا ذو قيمة للعقد المعقدة والجمالونات متعددة الأعضاء والأعمدة المركبة والواجهات بين التجميعات المصنعة بصورة مستقلة. وحتى عندما لا يكون التجميع التجريبي الكامل مطلوبًا، فإن فحص أجزاء التزاوج الممثلة وتسجيل النتائج يمنح فريق الجودة دليلًا على أن العملية المعتمدة تعمل.

ينبغي أن يتبع الفحص المخاطر الفعلية للوصلة

لا يحتاج كل ثقب إلى المستوى نفسه من القياس، لكن كل نمط حرج يحتاج إلى تحكم قابل للتتبع. يُعد فحص القطعة الأولى ضروريًا بعد إعداد جديد أو تغيير برنامج أو استبدال أداة أو مراجعة رسم. وبالنسبة للأعمال المتكررة، يمكن لأخذ العينات أثناء العملية تحديد الانحراف قبل تأثر دفعة كبيرة. ينبغي أن يركز الفحص النهائي على الأبعاد التي تؤثر في التجميع والسلوك الإنشائي بدلًا من الاعتماد على الفحص البصري فقط.

تشمل أدوات القياس المفيدة الفرجارات المعايرة ومقاييس السدادات وأشرطة القياس والمسطرة الفولاذية والقوالب وأنظمة الإحداثيات وتركيبات الفحص المصممة لغرض محدد. يجب أن تناسب الأداة السماحة التي يجري التحقق منها. قد يكون شريط القياس مناسبًا لفحص عام للعضو، لكنه ليس أفضل وسيلة لتأكيد علاقة دقيقة بين مراكز الثقوب. ينبغي أن تحدد سجلات القياس المكون وإصدار الرسم والميزة المقاسة والنتيجة والفاحص عندما تتطلب وثائق جودة المشروع ذلك.

بعد الحفر، افحص الفولاذ المحيط أيضًا. أكد مسافة الحافة المتبقية، وابحث عن التشوه قرب المواد الرقيقة، وأزل النتوءات غير المقبولة، وتحقق من عدم تأثر الحماية من التآكل أو تحضير السطح. إذا حُفرت الثقوب بعد الجلفنة أو الطلاء، فينبغي اتباع إجراء الإصلاح المحدد؛ إذ يكشف الحفر عن فولاذ جديد ويمكن أن ينشئ مسارًا موضعيًا للتآكل إذا تُرك دون معالجة.

تتطلب اختلافات المواد نهجًا مختلفًا للحفر

لا تستجيب الفولاذات الكربونية الإنشائية وفولاذ التجوية والفولاذ المقاوم للصدأ والمقاطع المشكلة على البارد للحفر بالطريقة نفسها. يمكن للسماكة وحالة السطح والإجهاد المتبقي والصلادة والتشكيل على البارد أن تغير عمر الأداة وتوليد الحرارة. تميل المواد المقاومة للصدأ على وجه الخصوص إلى التصلد بالتشغيل إذا احتكت الأداة بدلًا من القطع باستمرار. ويُعد التثبيت المستقر والقواطع المناسبة والتغذية المضبوطة وسائل القطع الملائمة إجراءات وقائية عملية عندما تتوافق مع المادة ومتطلبات التشطيب اللاحقة.

وهذا مهم عندما تتضمن الحزمة الإنشائية مكونات غير مصنوعة من الفولاذ الكربوني. على سبيل المثال، يمكن استخدام منتج من الفولاذ المقاوم للصدأ 201 مثلقضيب فولاذي مربع 310 من الفولاذ المقاوم للصدأ في تطبيقات التصنيع أو المكونات التي تكون فيها مقاومة التآكل وقابلية التشكيل ومظهر السطح ذات صلة. ولا ينبغي اعتباره قابلًا للاستبدال بمادة الكمرات الإنشائية لمجرد أن كليهما من الفولاذ. أكد الدرجة الفعلية وشكل المنتج ووظيفة التحميل وطريقة الحفر وتفصيلة الوصلة المطبقة قبل معالجته إلى جانب الأعمال الفولاذية الإنشائية الرئيسية.

تسليم أفضل من التصنيع إلى التركيب

يبدأ الحفر الموثوق بسلسلة معلومات واضحة: يتحول قصد التصميم إلى رسم مضبوط، ويتحول الرسم إلى برنامج أو تخطيط دقيق، ويُفحص العضو النهائي مقابل المراجع نفسها المستخدمة في تصنيعه. وتكتسب هذه السلسلة أهمية خاصة في مشاريع التصدير، حيث قد تفصل المسافة واللغة وممارسات المعايير المختلفة بين المُصنّع وفريق التركيب.

توفر Hongteng Fengda زوايا الحديد والقنوات والكمرات والمقاطع المشكلة على البارد والمكونات الإنشائية المخصصة لمشاريع البناء والصناعة الدولية. بالنسبة للأعمال التي تحكمها متطلبات ASTM أو EN أو JIS أو GB، تتمثل الأولوية العملية في مواءمة تفاصيل الحفر ووثائق المواد وتوقعات الفحص والتغليف وتسلسل الشحن قبل بدء التصنيع. ولا تفيد القدرة الإنتاجية المستقرة إلا عندما تكون معلومات الوصلات مستقرة وقابلة للتتبع بالقدر نفسه.

قبل اعتماد أي مهمة لحفر الفولاذ الإنشائي، أكد جدول الثقوب المعتمد ونظام البراغي والسماحات المطلوبة وإجراء التعديل المسموح به ونقاط الفحص. تكون هذه المراجعة القصيرة عادة أقل تكلفة بكثير من معالجة مشكلة نمط البراغي بعد وصول الفولاذ إلى الموقع.
