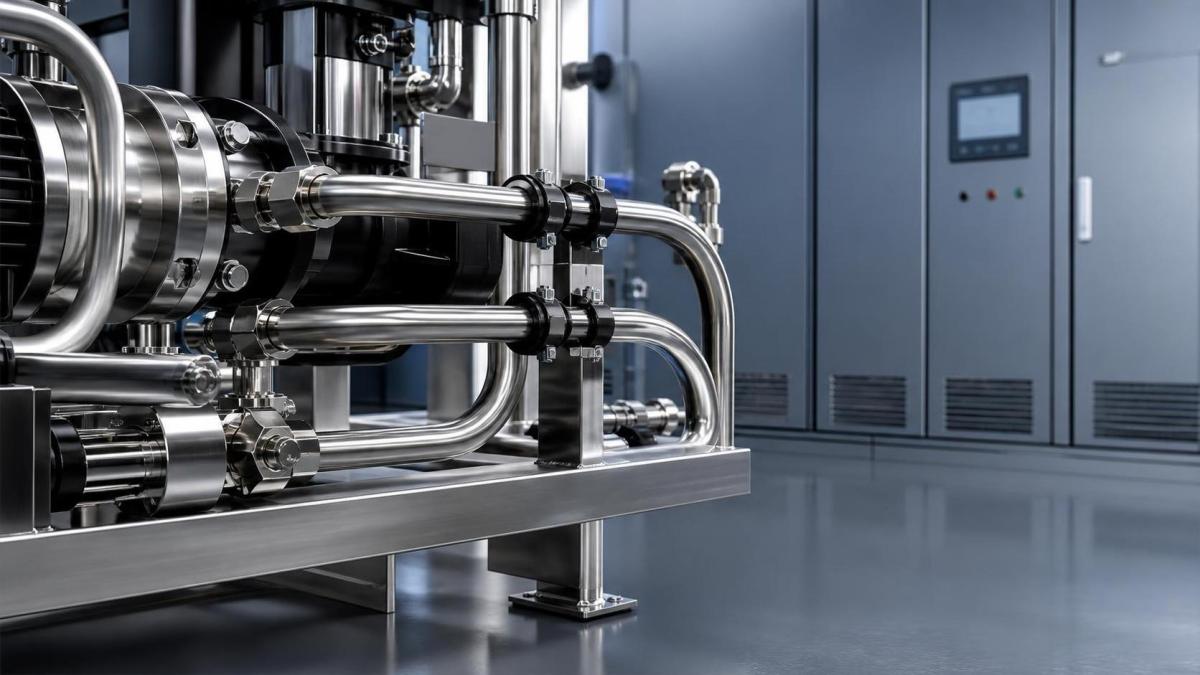

قد يبدو الخط سليمًا تمامًا عندما تكون المضخة متوقفة، ومع ذلك قد يتعطل بعد أسابيع من التشغيل. يحدث هذا غالبًا حول الضواغط، ووحدات جرعات المواد، ووحدات القدرة الهيدروليكية، ووحدات الترشيح، ومعدات العمليات، حيث تنتقل نبضة ميكانيكية ثابتة من الماكينة إلى الأنابيب والأنابيب الدقيقة القريبة. قد يكون صوت اهتزاز خافت، أو علامات مصقولة عند مشبك، أو وصلة تحتاج إلى شد متكرر، أو بقعة رطبة أسفل نقطة اتصال، أول إنذار مرئي.

تكمن الصعوبة في أن الضرر المرتبط بالاهتزاز نادرًا ما ينتج عن خطأ واضح واحد. فقد تكون الأنابيب الدقيقة مقاومة للتآكل، وقد تكون الوصلات مركبة بشكل صحيح، وقد يبقى الضغط ضمن نطاق التصميم. ومع ذلك، فإن الانحناء المتكرر عند جزء واحد غير مدعوم، أو الحركة عند اتصال صلب، أو الرنين عند سرعة تشغيل معينة يمكن أن يسبب إجهاد الكلال بمرور الوقت. بالنسبة للأنابيب الدقيقة الصناعية المصنوعة من الفولاذ المقاوم للصدأ، تعتمد الخدمة الموثوقة على التعامل مع الأنبوب والوصلات والدعامات ومسار التمديد والمعدات المتصلة كنظام متحرك واحد، بدلًا من اعتبارها أجزاء منفصلة.

ابدأ بالحركة، وليس بالتسرب

عند ظهور تسرب بالقرب من خط معدات، قد يكون من المغري استبدال الوصلة أو شدها أكثر. قد يوقف ذلك العرض الفوري، لكنه لا يحدد مصدر الحركة. إن الوصلة التي ترتخي بشكل متكرر غالبًا ما تكون استجابة لحركة الأنبوب، أو سوء موضع الدعامات، أو الحمل الجانبي المفرط، أو اتصال يُطلب منه امتصاص إزاحة الماكينة.

قبل تغيير المكونات، راقب الخط أثناء بدء تشغيل المعدات وتشغيلها وتغير حملها وإيقافها. افعل ذلك فقط وفق إجراءات الموقع الآمنة ومن موضع لا تشكل فيه الآلات المتحركة والأسطح الساخنة والمكونات المضغوطة خطرًا. ابحث عن الحركة في عدة نقاط بدلًا من التركيز فقط على الوصلة المتسربة:

• الأنبوب الخارج من المضخة أو الضاغط أو الوحدة المزودة بمحرك أو المشغّل؛
• الأجزاء المستقيمة الطويلة بين نقاط الدعم؛
• الانحناءات الضيقة القريبة من الوصلات أو الوصلات الملحومة؛
• المواضع التي تمر فيها الأنابيب الدقيقة عبر لوحة أو إطار أو حاجز؛
• المشابك التي تسمح للأنبوب بالانزلاق أو الاحتكاك أو الاصطدام بحواف معدنية؛
• الاتصالات بين ماكينة تهتز وخط تجميع ثابت في المنشأة.

لا يحتاج الخط إلى حركة مرئية كبيرة لكي يتراكم الكلال. فقد تكون الحركة صغيرة السعة والمتكررة مرات عديدة كافية، خاصةً عندما يكون الأنبوب مثنيًا أو مخدوشًا أو مفلطحًا بسبب مشبك مشدود أكثر من اللازم أو مجبرًا على المحاذاة أثناء التركيب. إذا بدت الحركة متركزة في قسم واحد بينما تبقى المسارات المجاورة مستقرة، فإن هذا القسم يستحق الاهتمام حتى لو لم يتسرب بعد.

لماذا يمكن أن تتعرض الأنابيب الدقيقة المقاومة للصدأ للكلال رغم ذلك

غالبًا ما يُختار الفولاذ المقاوم للصدأ لأنه يجمع بين مقاومة التآكل والقوة وسهولة التنظيف وملاءمة العديد من السوائل الصناعية. هذه الخصائص مفيدة، لكنها لا تجعل الأنبوب محصنًا ضد التحميل الدوري. يسبب الاهتزاز إجهادًا متناوبًا: إذ يتعرض جدار الأنبوب للشد والضغط المتكررين أثناء انثنائه. وبعد عدد كافٍ من الدورات، يمكن أن يتحول تركيز الإجهاد الموضعي إلى شق.

لا تكون أكثر المواضع عرضة للخطر عادةً في منتصف أنبوب مستقيم مدعوم جيدًا. بل تكون في المناطق التي تركز فيها الهندسة أو ممارسات التركيب الإجهاد: نهاية انحناء، أو الانتقال إلى وصلة، أو منطقة متأثرة بالحرارة من اللحام، أو ثقب في حامل دعم، أو نقطة تلامس مع خط آخر، أو قسم أُجبر على التحرك جانبيًا ليتصل بمنفذ.

تُعد سماكة الجدار مهمة لأن الجدار الأثخن يقاوم التشوه عمومًا بصورة أفضل من الجدار الرقيق جدًا ذي القطر الخارجي نفسه. ومع ذلك، فإن اختيار الأنبوب الأثخن الممكن ليس استراتيجية كاملة لمقاومة الاهتزاز. فقد تتطلب الأنابيب الأكبر والأثقل دعمًا أكثر إحكامًا، وقد ينقل المسار الصلب قوة أكبر إلى فوهات المعدات إذا لم يُتح مجال للحركة الحرارية أو الميكانيكية الطبيعية. يجب أن يوازن الاختيار الصحيح بين متطلبات الضغط، وتوافق السائل، واحتياجات الثني، والمساحة المتاحة، ونوع الاتصال، والاهتزاز المتوقع.

تتطلب درجة المادة أيضًا مراجعة عملية. ينبغي اختيار درجة الفولاذ المقاوم للصدأ وفق البيئة الفعلية، بما في ذلك الكلوريدات ومواد التنظيف الكيميائية والرطوبة ودرجة الحرارة ومخاطر التلوث. يمكن أن يقلل التآكل السطحي أو التنقر من المقطع الفعّال لجدار الأنبوب ويخلق نقاط بداية لضرر الكلال. وبعبارة أخرى، ترتبط مكافحة التآكل والتحكم بالاهتزاز ارتباطًا وثيقًا، حتى عندما يبدو الخط آمنًا ميكانيكيًا.

افصل بين الاهتزاز والحركة الحرارية الطبيعية

من أخطاء استكشاف الأعطال الشائعة تقييد كل حركة مرئية في الخط بالمشابك. وقد يؤدي ذلك إلى تفاقم المشكلة. قد تتمدد خطوط المعدات وتنكمش مع تغير درجة حرارة السائل أو درجة الحرارة المحيطة. كما تتحرك بعض الآلات قليلًا بسبب انحراف التثبيت أو دورات الضغط أو التشغيل العادي. إذا قُيدت الأنابيب الدقيقة بإحكام شديد، فيجب أن تنتقل هذه الحركة إلى مكان ما، وغالبًا إلى الوصلات أو الانحناءات أو اللحامات أو اتصالات المعدات.

يميل الاهتزاز إلى أن يكون سريعًا ومتكررًا. أما الحركة الحرارية فعادةً ما تكون أبطأ وتتبع التغيرات في درجة حرارة التشغيل. وقد يوجد الاثنان في الوقت نفسه. يجب أن يمنع ترتيب الدعامات الاهتزاز غير المسيطر عليه مع السماح بالحركة التي يحتاجها النظام. ولهذا السبب لا ينبغي وضع المراسي الصلبة والدعامات الموجهة والمشابك المبطنة عشوائيًا. فلكل منها وظيفة مختلفة.

تثبت نقطة المرساة الخط في موقع محدد. ويوجه الدليل الحركة مع السماح بالحركة على طول محور الأنبوب. ويقلل المشبك المبطن التلامس المعدني مع المعدن ويساعد على منع الاحتكاك، لكن يجب أن يكون مقاسه صحيحًا أيضًا بحيث يثبت الأنبوب دون سحقه. في مسار يمتد من معدات تهتز إلى هيكل ثابت، يكون موضع الدعامة الأولى والمرونة المتاحة في المسار مهمين بصورة خاصة.

تسلسل فحص عملي لمسار غير مستقر

عند الاشتباه في كلال اهتزازي في خط ما، ابدأ من الماكينة واتجه إلى الخارج. وهذا يسهل التمييز بين اهتزاز المصدر والاهتزاز الذي يضخمه مسار الأنابيب الدقيقة.

1. افحص حالة المعدات أولًا

قد ينشأ الاهتزاز المفرط عن عدم الاتزان أو سوء المحاذاة أو تآكل المحامل أو ارتخاء معدات القاعدة أو النبضات أو التجويف أو حالة عملية غير مستقرة. يمكن لدعامات الأنابيب الدقيقة تقليل الأثر، لكنها لا تستطيع تصحيح ماكينة تهتز بما يتجاوز سلوك التشغيل المقصود. إذا زاد الاهتزاز مؤخرًا، فقارن الحالة بسجل الصيانة وتغيرات التشغيل قبل إعادة تصميم الخط.

2. حدد الأجزاء التي قد تضخم الحركة

يمكن أن يتصرف طول من الأنابيب الدقيقة بين نقطتين ثابتتين كنابض. وعند ترددات معينة، قد يتحرك أكثر بكثير من المتوقع لأن تردده الطبيعي قريب من تردد الإثارة الصادر من المعدات. تعد المسارات الطويلة غير المدعومة مرشحة واضحة، لكن الأقسام الأقصر قد ترن أيضًا عند احتوائها على انحناءات أو وصلات أو صمامات أو أجهزة مركبة.

لا تفترض أن إضافة مشبك عند نقطة المنتصف ستحل المشكلة دائمًا. فقد ينقل المشبك الجديد الاهتزاز إلى موضع آخر أو ينشئ نقطة تلامس صلبة تتلف السطح. بدلًا من ذلك، راجع الجزء بالكامل: أين يبدأ وأين ينتهي، وما إذا كان يحتوي على انحناء يوفر مرونة، وما إذا كان يمكن تثبيت دعامة على عنصر إنشائي مستقر.

3. افحص الدعامات بحثًا عن الارتخاء والتقييد المفرط معًا

ابحث عن المثبتات المفقودة، والحوامل المتشققة، وبطانات المشابك المتآكلة، وثقوب التثبيت المستطيلة، ومناطق التلامس المصقولة. غالبًا ما تكشف هذه العلامات عن حركة نسبية. وفي الوقت نفسه، تحقق مما إذا كانت الأنابيب الدقيقة قد سُحبت إلى موضع المشبك تحت قوة. يجب أن يستقر الأنبوب طبيعيًا في دعاماته. فإذا تطلب التركيب دفعه أو لويه أو استخدام ذراع لإدخاله في مكانه، فقد يكون الإجهاد المتبقي موجودًا بالفعل قبل بدء تشغيل المعدات.

يجب أن تكون معدات الدعم متوافقة مع البيئة. ففي المناطق الرطبة أو المسببة للتآكل، قد تتدهور المعدات وتسترخي، مما يسمح بالحركة حتى عندما يبقى الأنبوب نفسه في حالة جيدة. وعندما تلامس معادن مختلفة الأنابيب الدقيقة المقاومة للصدأ، فضع في الاعتبار بيئة الخدمة وخطر التآكل بالاحتكاك أو التآكل عند الواجهة.

4. افحص الوصلات والانحناءات عن قرب

لا ينبغي استخدام الوصلات كدعامات إنشائية. فالوصلة مصممة للإحكام وتثبيت الأنبوب، لا لتحمل الانحناء المستمر الناتج عن جزء غير مدعوم. تحقق من الحمل الجانبي، وعلامات الإدخال غير المتساوية، والقلاوظ التالف، والأدلة على دوران الأنبوب أو تحركه داخل الوصلة. إذا كانت الوصلة قريبة من ماكينة تهتز، فقد يكون طول مستقيم قصير قبل الاتصال مباشرةً حساسًا بشكل خاص.

ينبغي أن تكون الانحناءات سلسة ومشكلة بصورة صحيحة. قد يكون للأنبوب المثني بحدة سماكة جدار منخفضة على الجانب الخارجي للانحناء أو تشوه في الجانب الداخلي. كما أن وضع انحناء قريبًا جدًا من وصلة قد يصعّب التجميع وينقل الحركة مباشرةً إلى الوصلة. كلما سمح المسار بذلك، اترك طولًا مستقيمًا كافيًا لتعشيق الوصلة وضع الانحناءات حيث يمكنها امتصاص إزاحة معتدلة دون أن تصبح نقطة مفصل متكررة.

تغييرات في مسار التمديد تقلل عادةً من خطر الكلال

ليس أفضل مسار دائمًا هو أقصر مسار. فقد يكون المسار المستقيم المباشر من مضخة تهتز إلى اتصال ثابت مدمجًا، لكنه قد يكون غير متسامح ميكانيكيًا. يمكن أن يوفر إدخال إزاحة مضبوطة أو انحناء مخطط له جيدًا مرونة، بشرط أن تكون الهندسة المضافة مدعومة وألا تنشئ نقاط احتكاك جديدة.

أبقِ الأنابيب الدقيقة بعيدة عن حواف الإطار الحادة والمعدات الدوارة والأسطح الساخنة للعادم والمناطق التي قد يدوس فيها أفراد الصيانة على الخط أو يستندون بالأدوات عليه. وعندما تعمل عدة خطوط معًا، امنعها من ملامسة بعضها. حتى التلامس الخفيف يمكن أن يصبح مدمرًا عندما تهتز أنبوبتان بترددات مختلفة. اترك مساحة للفحص والتنظيف واستبدال المشابك؛ إذ يصعب اكتشاف فشل دعامة مخفية قبل أن يتحول إلى تسرب.

بالنسبة للحواجز أو الحوامل الصغيرة المصنعة أو عناصر الدعم غير الضاغطة في البيئات المناسبة، يمكن النظر في استخدام مادة مسطحة من الفولاذ المقاوم للصدأ كجزء من ترتيب التثبيت الكلي. على سبيل المثال، تتوفر صفيحة من الفولاذ المقاوم للصدأ 201 ضمن نطاق واسع من السماكات، ويوصف بأنها تتمتع بقوة ميكانيكية جيدة وقابلية للتشكيل وقابلية للحام. ومع ذلك، يجب أن يستند اختيار مادة الحوامل إلى ظروف التعرض الفعلية والتصميم الإنشائي المطلوب؛ فاللوح المستخدم للدعم ليس بديلًا عن اختيار الأنابيب الدقيقة والمشابك وتفاصيل التثبيت المناسبة.

اختيار الأنبوب ليس سوى جزء واحد من القرار

عند استبدال مسار تالف، تأكد من القطر الخارجي وسماكة الجدار والدرجة وظروف الضغط ودرجة الحرارة وتوافق السائل ونظام الوصلات وطريقة الثني. تجنب خلط أبعاد الأنابيب أو معايير الاتصال دون التحقق من أن المكونات مصممة للعمل معًا. فقد يبدو الخط ملائمًا، لكنه قد يظل ذا تثبيت ضعيف أو سلوك إحكام غير صحيح أو قوة غير كافية عند الوصلة.

تُقدّر الأنابيب الدقيقة الصناعية المصنوعة من الفولاذ المقاوم للصدأ عادةً في التطبيقات التي تتطلب النظافة ومقاومة التآكل والمتانة الميكانيكية، لكن الدرجة الصحيحة تعتمد على الخدمة. فخط مرافق داخلي جاف له متطلبات مختلفة عن منطقة غسيل، أو خط عمليات كيميائية، أو تركيب ساحلي. وإذا كانت الأنابيب الدقيقة ستلحم أو تثنى بإحكام أو تتعرض لدورات حرارية متكررة، فيجب مراجعة متطلبات التصنيع هذه قبل اعتماد المادة للتركيب.

تستحق حالة السطح الاهتمام أيضًا. لا ينبغي اعتبار الخدوش العميقة وعلامات الجلخ عبر الأنبوب وأضرار المناولة مجرد عيوب تجميلية في خط مهتز. فقد تعمل كمراكز رفع إجهاد موضعية، خاصةً إذا حدثت بالقرب من انحناء أو مشبك. احمِ الأنابيب الدقيقة أثناء النقل والتركيب، وأزل الأربطة المؤقتة أو مواد التغليف التي قد تحتك بالأنبوب لاحقًا.

بعد التعديلات، تحقق من الخط أثناء الخدمة

يجب فحص الإصلاح في ظروف التشغيل الفعلية، وليس فقط عندما تكون المعدات متوقفة. تأكد من بقاء الدعامات محكمة أثناء بدء التشغيل وتغيرات الحمل العادية. راقب الخلوص عند النقاط التي يقترب فيها الأنبوب أكثر من الإطارات والحواجز والكابلات والخطوط المجاورة. تحقق من أن المشابك تثبت الأنبوب دون تسطيحه أو منع الحركة المقصودة.

ثم أدرج المنطقة في الفحص الروتيني. يمكن أن يكشف الفحص البصري السريع علامات الإنذار المبكرة: علامات احتكاك جديدة، أو تآكل بطانة المشبك، أو معدات مرتخية، أو تغير لون بسبب التسرب، أو ضوضاء غير معتادة، أو تغيرات في موضع الخط. إن الأدلة المتكررة في الموقع نفسه تعني أن السبب الجذري لم يُزل، حتى لو استُبدلت الوصلة أكثر من مرة.

إذا كان الخط ينقل وسائط عمليات خطرة أو عالية الضغط أو عالية الحرارة أو حرجة، أو إذا كان هناك اشتباه في وجود تشقق، فيجب تقييمه بواسطة موظفي الهندسة والصيانة المؤهلين قبل استمرار التشغيل. قد يتضمن الإصلاح الأكثر أمانًا تغيير المسار أو تصميم الدعامات أو ترتيب الاتصال أو حالة المعدات، بدلًا من مجرد استبدال الجزء المعطل الظاهر. ينتج تركيب الأنابيب الدقيقة المستقر عادةً عن عدة قرارات صغيرة اتُخذت بشكل صحيح: مادة مناسبة، وانحناءات نظيفة، ووصلات متوافقة، ومواضع دعم مدروسة، ومرونة كافية لتحرك المعدات دون ثني القسم نفسه من الأنبوب بشكل متكرر.
