في مشاريع البناء والصناعة الفعلية، يُعد فهم الفروق بين angle steel و channel steel أمرًا أساسيًا لاتخاذ الخيار الإنشائي الصحيح. وعلى الرغم من أن كليهما يُستخدم على نطاق واسع، فإن سلوك التحمل، وطرق التركيب، وكفاءة التكلفة قد تختلف بشكل كبير حسب التطبيق. وبالنسبة لمديري المشاريع وقادة الهندسة، فإن اختيار المقطع الفولاذي المناسب يمكن أن يؤثر مباشرةً في سلامة المشروع، وسرعة التصنيع، والتحكم العام في الميزانية.
بالنسبة للمشترين الذين يديرون المباني الصناعية، ومنصات المعدات، وإطارات الدعم، والرفوف، وحزم البنية التحتية، فإن القرار نادرًا ما يتعلق بشكل المقطع فقط. فهو يتضمن عادةً 4 عوامل مترابطة: مسار الأحمال، وتعقيد التصنيع، وسرعة التركيب في الموقع، وإجمالي التكلفة المسلّمة. وقد يبدو مقطع ما أرخص لكل ton، لكنه قد يزيد مع ذلك من ساعات اللحام، أو صعوبة الوصلات، أو متطلبات التدعيم.
تشرح هذه المقالة الفروق العملية بين angle steel و channel steel من منظور تنفيذ المشروع. وتركز على منطق الاختيار الفعلي، وحالات الاستخدام الشائعة، ونقاط المخاطر، ونصائح الشراء ذات الصلة بفرق البناء والتصنيع في بيئات B2B التي تقوم بتوريد الفولاذ الإنشائي دوليًا.
كيف يختلف Angle Steel و Channel Steel في السلوك الإنشائي

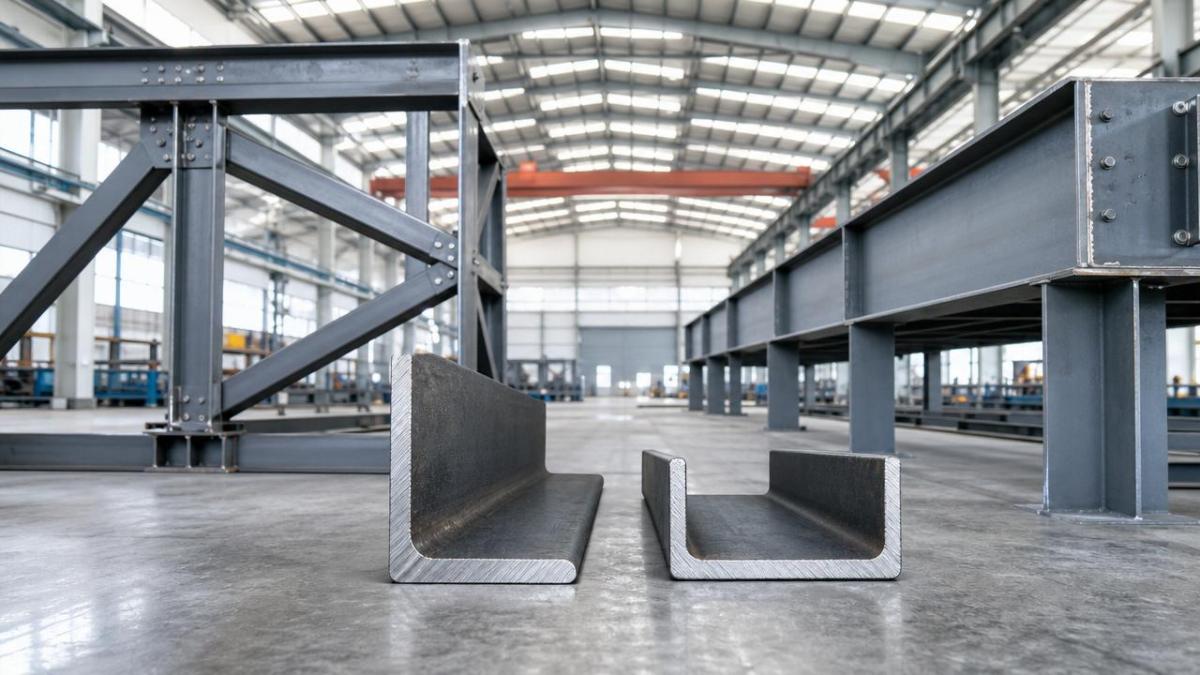

على المستوى الأساسي، يمتلك angle steel مقطعًا عرضيًا على شكل L، بينما يمتلك channel steel مقطعًا على شكل U أو C. وهذا الاختلاف الهندسي يغيّر مباشرةً الصلابة، وخيارات الوصل، وكيفية أداء كل مقطع تحت الانحناء، والضغط، والتحميل اللامركزي.
في العديد من المشاريع الفعلية، يُفضَّل angle steel للتدعيم، والإطارات الثانوية، وأعضاء الأبراج، وتقويات الحواف، والدعامات الخفيفة. أما channel steel فيُختار بشكل أكثر شيوعًا للأعضاء المشابهة للمدادات، وإطارات الماكينات، وكمرات المنصات، وهياكل المقطورات، وأنظمة الدعم التي تحتاج إلى مقاومة انحناء أقوى في اتجاه رئيسي واحد.
توزيع الأحمال وكفاءة المقطع
إحدى النقاط الأساسية في الفروق بين angle steel و channel steel هي كفاءة المقطع. يوفّر مقطع channel عمومًا أداءً أفضل في الانحناء من مقطع angle ذي الكتلة المماثلة عندما يكون الحمل مصطفًا مع محوره الأقوى. ومن الناحية العملية، يمكن أن يقلل ذلك من الترخيم عبر بحور تتراوح من 2 m إلى 6 m في التطبيقات الإنشائية الخفيفة والمتوسطة.
ومع ذلك، يمكن أن يكون angle steel عالي الكفاءة في أنظمة الجمالونات وأعضاء التدعيم حيث تكون القوة المحورية هي العامل الرئيسي في التصميم. وبالنسبة لتدعيم الشد، لا تزال الزوايا المفردة والمزدوجة مستخدمة على نطاق واسع لأنها سهلة التوريد، والقطع، والثقب، والتوصيل باستخدام صفائح gusset.
منطق الاختيار الميكانيكي النموذجي
- اختر angle steel عندما يكون العنصر يحمل بشكل أساسي قوى شد أو ضغط خفيف.
- اختر channel steel عندما تكون صلابة الانحناء في اتجاه واحد أكثر أهمية.
- استخدم الفحوصات الهندسية للالتواء إذا كان المقطع محمّلًا بشكل لامركزي.
- راجع مخاطر الانبعاج الموضعي للمقاطع الرقيقة، خاصةً في التطبيقات المشكلة على البارد.
يقارن الجدول أدناه بين المقطعين من حيث المعايير المرتبطة بالمشروع بدلًا من التعريفات النظرية البحتة. ويساعد ذلك مديري المشاريع على مواءمة اختيار المواد مع واقع التصنيع والموقع.
الخلاصة العملية بسيطة: غالبًا ما يتفوق angle steel من حيث البساطة وتعدد الاستخدامات في الهياكل الثانوية، بينما غالبًا ما يتفوق channel steel عندما تكون صلابة البحر والقوة الاتجاهية عاملين مهمين. ويعتمد الاختيار الصحيح على نوع القوة، وتفاصيل الوصلة، وكيفية تركيب العنصر فعليًا.
فروق التصنيع والتركيب في الموقع
من منظور تنفيذ المشروع، يمكن أن يقلل angle steel من وقت المعالجة في المكونات الصغيرة والمتكررة. ففي العديد من الورش، يمكن إكمال قطع مقاطع angle وثقبها وتجميعها الأولي في 3 إلى 5 خطوات باستخدام قوالب قياسية. وهذا مفيد لإطارات السلالم، والحوامل، والدعامات الصغيرة، والتجميعات المعيارية.
قد يتطلب channel steel مزيدًا من الانتباه أثناء التجميع الأولي لأن المقطع المفتوح قد يلتوي في بعض ظروف المناولة، خاصةً في الأطوال الأكبر مثل 6 m إلى 12 m. ومع ذلك، بالنسبة لإطارات الدعم والأعضاء الشبيهة بالكمرات، يمكن أن تُبسّط هندسته المحاذاة وتقلل عدد صفائح التدعيم المطلوبة.
الاختيار حسب التطبيق الفعلي للمشروع والتحكم في التكلفة
عند مراجعة الفروق بين angle steel و channel steel في اجتماعات المشتريات، ينبغي لفرق المشاريع تجنب المقارنة على أساس سعر الوحدة لكل metric ton فقط. والطريقة الأفضل هي مقارنة إجمالي التكلفة المركبة، والتي تشمل استغلال المواد، ووقت المعالجة، وملحقات الوصل، وكفاءة النقل، وساعات العمل في الموقع.
على سبيل المثال، قد يتطلب حل angle steel الأخف وزنًا مع ذلك عددًا أكبر من قطع الوصل بنسبة 15% إلى 30% في تخطيط تدعيم معقد. ومن ناحية أخرى، قد يقلل عضو channel steel من التعديلات المرتبطة بالترخيم والتصحيحات الميدانية، مما يمكن أن يوفر كلًا من الوقت وتكلفة إعادة العمل أثناء التركيب.
أفضل حالات الاستخدام لمديري المشاريع
أكثر عمليات الاختيار فعالية هي ربط المقطع بنوع التطبيق. وفي التوريد الصناعي والإنشائي، يعني ذلك عادةً فصل الأعضاء الحاملة الرئيسية عن أعضاء الدعم الثانوية، ثم التحقق مما إذا كان المقطع يجب أن يقاوم الانحناء، أو الحمل المحوري، أو الالتواء، أو التأثيرات المركبة.
يلخص الجدول التالي السيناريوهات الشائعة وأي المقطعين يكون عادةً أكثر ملاءمة في ظل ظروف المشروع القياسية. ومع ذلك، يجب التحقق من التصميم النهائي وفقًا للرسومات، والأكواد، وافتراضات التحميل الفعلية.
بالنسبة لفرق التحكم في المشروع، يساعد هذا النوع من المقارنة على تقصير دورة التقييم المبكرة. وبدلًا من الجدل حول شكل المقطع فقط، يمكن للفرق التركيز على 3 أسئلة هي الأكثر أهمية: ما الحمل السائد، وكيف سيتصل العنصر، وكم مقدار التعديل الميداني المقبول.
مخاطر الشراء التي تتسبب غالبًا في التأخير
تتكرر عدة أخطاء في التوريد في مشاريع الفولاذ الخارجية. الأول هو الشراء حسب المقاس الاسمي فقط، من دون تأكيد نوع المعيار مثل ASTM، أو EN، أو JIS، أو GB. فقد يختلف مقطع 100 mm في معيار ما في السماكة، ونصف القطر، والكتلة عن معيار آخر، مما يؤثر في مواضع ثقوب الوصل ورسومات الورشة.
الخطر الثاني هو تجاهل الاستقامة، والالتواء، وسماحية الطول. ففي الهياكل سابقة الهندسة أو تجميعات OEM، يمكن حتى لاختلاف في السماحية بمقدار بضعة millimeters أن يبطئ عملية التجميع الأولي. وبالنسبة لوحدات الإطار المتكررة، ينبغي لفرق المشاريع تأكيد نطاقات السماحية المقبولة قبل بدء الإنتاج، وليس بعد وصول أول شحنة.
الخطر الثالث هو التقليل من تقدير متطلبات الطلاء أو المعالجة السطحية. إذ يمكن لخيارات الفولاذ المجلفن، أو المطلي بطبقة أساس، أو الأسود أن تغيّر مدة التسليم بمقدار 7 إلى 15 days حسب الكمية ومسار التشطيب. وإذا كان الفولاذ مخصصًا للبنية التحتية الخارجية أو للبيئات المسببة للتآكل، فيجب أن تكون الحماية السطحية جزءًا من أول RFQ، لا مجرد فكرة لاحقة.
مراجعة من 6 نقاط قبل الطلب
- أكد المعيار والدرجة المطبقين.
- تحقق من أبعاد المقطع، والسماحية، ووزن المقطع.
- حدد أطوال القطع، وأنماط الثقوب، ونطاق التصنيع.
- نسّق متطلبات الطلاء، والتعبئة، ومقاومة التآكل.
- تحقق من مدة الإنتاج، والتي تكون عادةً من 2 إلى 6 weeks حسب تعقيد الطلب.
- اطلب مستندات الفحص الخاصة بالتركيب الكيميائي، والخواص الميكانيكية، والتحقق من الأبعاد.
تنسيق المواد أثناء منتصف المشروع بما يتجاوز الأشكال الإنشائية
في العديد من الحزم الصناعية، لا يقوم مديرو المشاريع بتوريد المقاطع الإنشائية فقط. بل يحتاجون أيضًا إلى منتجات الألواح لتفاصيل التكسية، والأغطية المصنعة، وحواجز المعدات، والألواح الزخرفية، أو المكونات المصنوعة من stainless steel المعرضة لظروف تتطلب النظافة أو الحساسية للتآكل. وهنا يمكن أن يقلل التوريد المنسق من تشتت الموردين.
على سبيل المثال، عندما يجمع المشروع بين الأعضاء الإنشائية الكربونية وتطبيقات الألواح stainless sheet، يمكن أن يكون منتج مثللوح من الفولاذ المقاوم للصدأ 201 مفيدًا للزخرفة المعمارية، والمعدات المرتبطة بالمطابخ، والبنية التحتية الحضرية، ومكونات النقل، والعتاد الصناعي حيث تكون قابلية التشكيل والتشطيب السطحي مهمين.
يوفر stainless steel من النوع 201 عادةً مقاومة شد لا تقل عن 520 MPa، ومقاومة خضوع لا تقل عن 275 MPa، واستطالة تبلغ حوالي 55% إلى 60%، وصلادة تصل إلى 183 HB، وكثافة تقارب 7.8 g/cm³. ويمكن أن يتراوح السُمك المتاح من 0.3 mm إلى 200 mm، مع أطوال شائعة مثل 2000 mm، و3000 mm، و6000 mm، و12000 mm.
بالنسبة للفرق التي تتعامل مع مشتريات المواد المختلطة، فهذا مهم لأن موردًا مؤهلًا واحدًا يمكنه دعم كل من المقاطع الفولاذية الإنشائية والملحقات القائمة على stainless steel ضمن معايير معترف بها تشمل ASTM، وAISI، وJIS، وGB، وDIN، وEN، وISO، وتوقعات الفحص المرتبطة بـ SGS و BV. وهذا يقلل فجوات التواصل بين أقسام الشراء، والهندسة، واللوجستيات.
كيفية اتخاذ القرار الصحيح في التوريد الدولي للفولاذ
أفضل إجابة عن الفروق بين angle steel و channel steel ليست واحدة في كل الحالات. فهي تعتمد على ظروف القوى في المشروع، ومسار التصنيع، ومستوى ضبط الجودة، وجدول التسليم. وبالنسبة للمشترين الدوليين، فإن قدرة المورد على توفير المقاطع القياسية، والقطع المخصص، وتصنيع OEM، والوثائق الموثوقة، غالبًا ما تكون بنفس أهمية اختيار المقطع نفسه.
يجب أن يدعم مُصنّع الفولاذ الإنشائي المؤهل على الأقل 3 مراحل لاتخاذ القرار: التأكيد الفني قبل الطلب، وضبط الأبعاد والجودة أثناء الإنتاج، وتنسيق التعبئة والشحن قبل الإرسال. وقد يؤدي غياب أي واحدة من هذه المراحل إلى تأخيرات تكلف أكثر من فرق المواد الأصلي.
ما الذي ينبغي لمديري المشاريع أن يسألوا عنه الموردين
قبل تقديم الطلب، اطلب معيار المقطع، ونطاق المقاسات المتاحة، والقدرة الإنتاجية، وما إذا كان التخصيص يشمل الثقب، أو اللحام، أو الوسم، أو الطلاء. وأكد أيضًا ما إذا كان المورد يستطيع دعم الطلبات المختلطة من angle steel، وchannel steel، والكمرات الفولاذية، والمقاطع المشكلة على البارد، والمكونات المصنعة في شحنة واحدة.
بالنسبة للمشاريع في أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا، غالبًا ما يكون الامتثال لـ ASTM، وEN، وJIS، وGB أمرًا حاسمًا. وينبغي أن يكون المورد قادرًا على ربط المعيار المطلوب بممارسات الإنتاج والفحص الفعلية، لا أن يكتفي فقط بذكر اسم المعيار في عرض السعر.
معايير عملية لتقييم الموردين
- هل يستطيع المورد الحفاظ على مواعيد تسليم مستقرة لكل من الطلبات القياسية والمخصصة؟
- هل يوفرون مستندات فحص الأبعاد وتتبع المواد؟
- هل يمكنهم تنفيذ معالجة OEM بسماحيات متسقة عبر كميات الدُفعات؟
- هل يفهمون تعبئة التصدير، ومناولة الموانئ، وحماية الشحنات؟
تركز Hongteng Fengda على تصنيع وتصدير الفولاذ الإنشائي من الصين، مع توريد angle steel، وchannel steel، والكمرات الفولاذية، والمقاطع المشكلة على البارد، والمكونات الإنشائية المخصصة لمشاريع البناء والصناعة العالمية. وبفضل مرافق الإنتاج الحديثة وضبط الجودة الصارم، تدعم الشركة المشترين الذين يحتاجون إلى جودة موثوقة، وقدرة مستقرة، وتقليل مخاطر التوريد.
إذا كان فريقك يقارن بين خيارات المقاطع لمشروع حالي، فينبغي أن يجمع القرار الصحيح بين الملاءمة الهندسية والجدوى الشرائية. وقد يكون angle steel هو الخيار الأفضل للتدعيم خفيف الوزن والتجميعات سهلة الوصل. وقد يكون channel steel هو الخيار الأفضل للدعامات، والإطارات، والأعضاء الشبيهة بالكمرات حيث تحدد الصلابة الاتجاهية مستوى الأداء.
بالنسبة لمديري المشاريع وقادة الهندسة، فإن المسار الأكثر كفاءة هو مراجعة التطبيق، وسلوك الأحمال، والسماحيات، ومتطلبات التشطيب، ومدة التسليم معًا قبل اعتماد الطلب النهائي. وإذا كنتم بحاجة إلى حل مخصص من الفولاذ الإنشائي، أو تفاصيل منتج، أو دعم توريد للتسليم العالمي، فاتصلوا بـ Hongteng Fengda للحصول على عرض سعر مخصص ومناقشة المقطع المناسب لمشروعكم.
