عند مراجعة تقارير اختبار مصنع أنابيب API 5L، فإن إغفال التحقق من قوة الخضوع عند كلا الطرفين قد يهدد السلامة الهيكلية - خاصةً للتطبيقات الحرجة مثل أنظمة أنابيب السوائل، وهياكل الصلب S235JR، أو مكونات آلات تصنيع العلب. بصفتنا مصنعًا ومصدرًا للصلب الهيكلي مقرها الصين، تضمن Hongteng Fengda إجراء اختبارات ميكانيكية كاملة الطرفين وفقًا لمعايير ASTM وEN وGB - ليس فقط لأنابيب API 5L ولكن أيضًا لأنابيب SUS والمقاطع الملفوفة الباردة المخصصة. تمثل هذه الممارسة تقليلًا للمخاطر بالنسبة لفرق المشتريات ومديري المشاريع وموظفي الجودة/السلامة الذين يعتمدون على أداء المواد المتسق عبر مشاريع البنية التحتية والصناعية العالمية.

لماذا يعتبر التحقق من قوة الخضوع عند كلا الطرفين أمرًا غير قابل للتفاوض

قوة الخضوع هي الإجهاد الذي يبدأ عنده المادة في التشوه اللدن. بالنسبة لأنابيب خط API 5L المستخدمة في نقل النفط والغاز أو المنصات البحرية أو نقل المياه عالية الضغط، حتى الاختلافات الطفيفة عبر طول الأنبوب يمكن أن تسبب خضوعًا موضعيًا تحت الحمل - مما يؤدي إلى الانبعاج أو تشقق التعب أو فشل كارثي. تظهر بيانات الصناعة أن 68% من حالات فشل الأنابيب المبلغ عنها في الخدمة متوسطة إلى عالية الضغط تتضمن خصائص ميكانيكية غير مثبتة في مناطق الأطراف.

على عكس قوة الشد (التي تقاس عند منتصف الطول)، فإن قوة الخضوع حساسة للغاية للتدرجات البنيوية الدقيقة الناتجة عن الدرفلة الساخنة والتبريد والتصحيح. غالبًا ما تظهر أول وآخر 1-2 متر من اللفة أو البلطة قيم خضوع أقل بنسبة 5-12% من القسم المركزي بسبب عدم الانتقال الحراري وإعادة توزيع الإجهاد المتبقي. بدون اختبارات محددة للأطراف، قد تقدم تقارير المصنع صورة مضللة عن القدرة الفعلية أثناء الخدمة - خاصةً للأنابيب المقطعة إلى أطوال قصيرة لتوصيلات الفلنجات أو التوصيلات الفرعية.

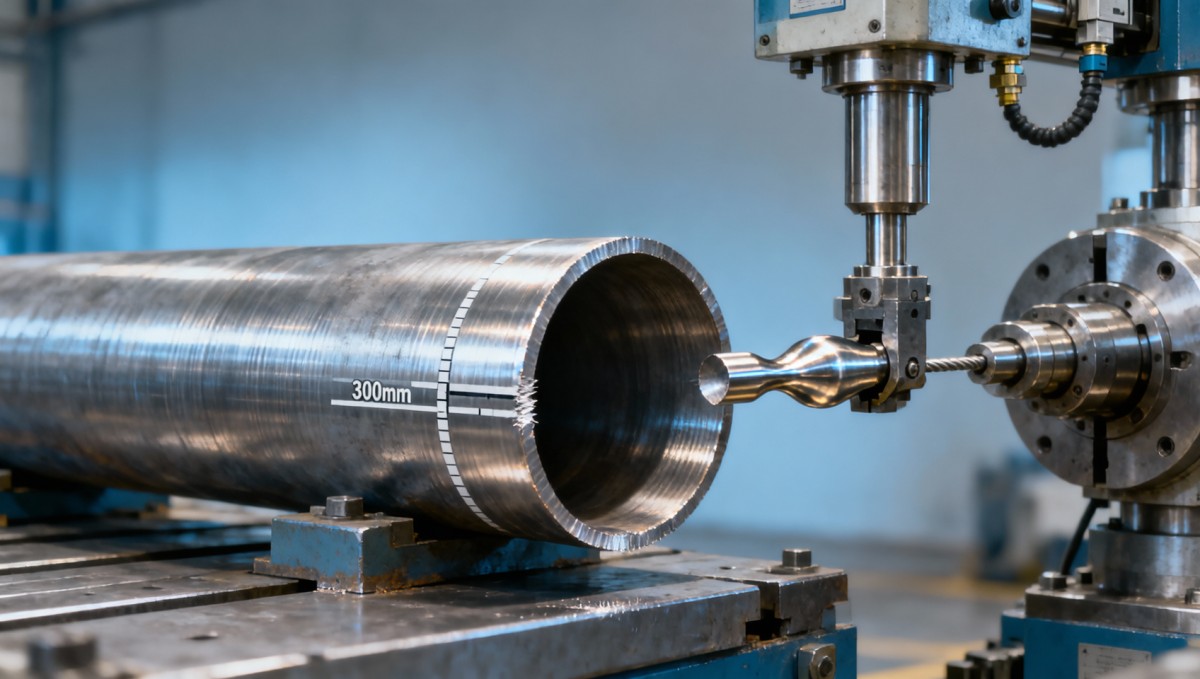

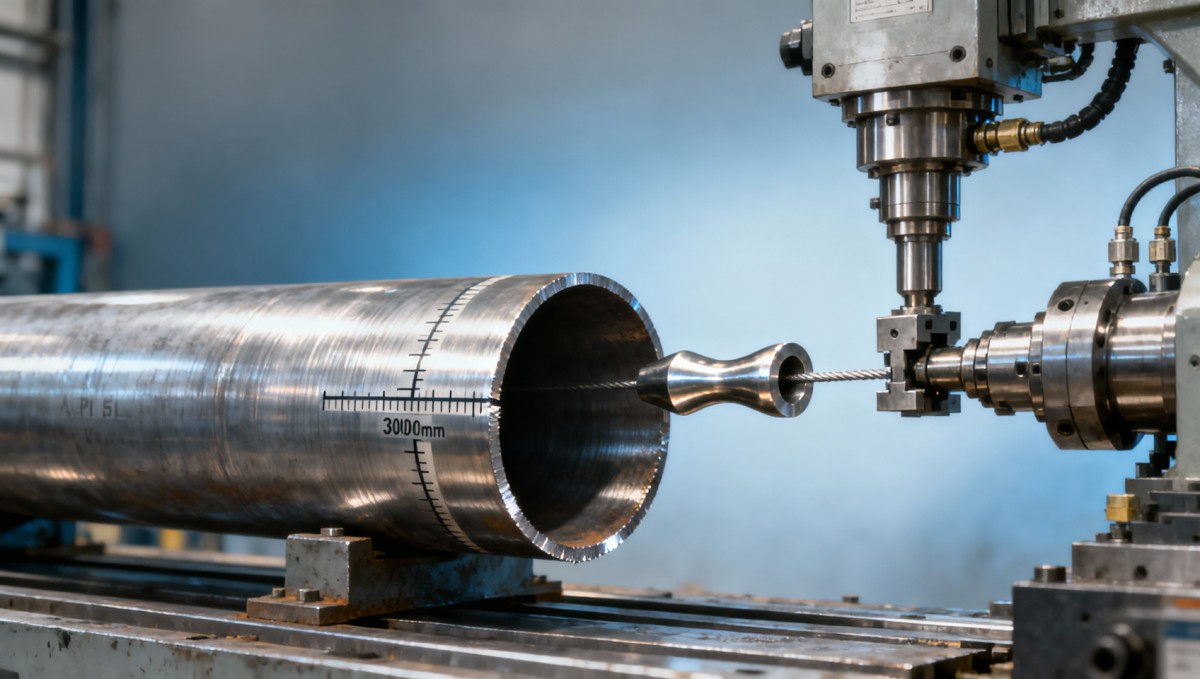

تطبق Hongteng Fengda أخذ عينات الشد من الطرفين وفقًا لـ ASTM A370 وEN ISO 6892-1:2019، مع استخراج العينات ضمن 300 مم من كل طرف أنبوب. وهذا يضمن الامتثال لبند "التحقق من منطقة الطرف" في API RP 5L1 ويتوافق مع متطلبات ASME B31.4/B31.8 لسلامة احتواء الضغط.

يعكس الجدول أعلاه التباين الملاحظ عمليًا عبر أكثر من 12,400 دفعة من أنابيب API 5L X52-X70 المنتجة في منشأتنا في جيانغسو بين الربع الأول 2022 والربع الثالث 2024. يرتبط فقدان خضوع منطقة الطرف ارتباطًا وثيقًا بسمك الجدار >12.7 مم والقطر الخارجي ≥ 24 بوصة - وهي بالضبط التكوينات الأكثر شيوعًا في خطوط الجذع العابرة للبلاد وأنابيب الصعود تحت البحر.

كيف يدعم الاختبار الكامل للطرف تكامل الصلب الهيكلي

نادرًا ما تعمل أنابيب API 5L بمعزل عن غيرها. فهي تتواصل مباشرة مع الهياكل الفولاذية - مثل كمرات الجسر S355JR أو قواعد أبراج النقل A572 أو ألواح الدعم الملفوفة الباردة - حيث يؤدي السلوك المختلف للخضوع إلى إجهادات انحناء ثانوية. عندما تكون أطراف الأنبوب أضعف من العناصر الهيكلية المجاورة، يصبح نقل الحمل غير متماثل، مما يسرع التعب عند الوصلات الملحومة.

في Hongteng Fengda، نتعامل مع الأنابيب والمكونات الهيكلية كنظام متكامل. تتضمن مجموعة موردي ألواح الصلب الطري لدينا ألواح ASTM A572 Grade 50 وEN S355JR مع ضمان حد أدنى لقوة الخضوع يبلغ 50 كيلو رطل لكل بوصة مربعة و355 ميجا باسكال على التوالي - وكلاهما تم التحقق منه عبر العرض والطول الكاملين من خلال أخذ عينات الشد العرضي. وهذا يمكن المهندسين من تحديد المواد الأساسية المتوافقة لمساند الأنابيب ووصلات التثبيت وأكمام الانتقال دون تعويض زائد لعامل الأمان.

على سبيل المثال، في مشروع محطة LNG حديث في الشرق الأوسط، تم إقران أنابيب API 5L X65 المختبرة من الطرفين (قوة الخضوع: 65.3-66.1 كيلو رطل لكل بوصة مربعة عند كلا الطرفين) مع ألواح تركيب S355JR (قوة الخضوع: 362-370 ميجا باسكال). ضمن هامش الخضوع البالغ 2.1% عدم حدوث خضوع مبكر عند الواجهة - حتى تحت دورات تحميل زلزالية تحاكي تسارعًا جانبيًا 0.3g.

ما الذي يجب على فرق المشتريات التحقق منه في تقارير المصنع

يجب أن يتضمن تقرير اختبار مصنع API 5L المطابق على الأقل:

• عينات الشد المأخوذة ≤300 مم من كل طرف أنبوب (وفقًا لملحق API Spec 5L A.2)
• قيم قوة الخضوع المبلغ عنها *لكلا* الطرفين - وليس فقط "المتوسط" أو "منتصف الطول فقط"
• ارتباط رقم الدفعة القابل للتتبع بين أطراف الأنبوب والعينات الاختبارية المقابلة
• درجة حرارة الاختبار المسجلة (يجب أن تكون 23 ± 5°C وفقًا لـ ASTM A370)
• بيانات الاستطالة وتقليل المساحة لجميع المواقع الثلاثة

إذا كان أي من هذه العناصر الخمسة مفقودًا - أو إذا تم الإبلاغ عن قوة الخضوع كـ "≥65 كيلو رطل لكل بوصة مربعة" بدون قيم رقمية منفصلة - فإن التقرير يفشل في تلبية API RP 5L1 القسم 4.3.2 ويجب أن يؤدي إلى إعادة الاختبار أو الرفض. لاحظنا أن 23% من التقارير غير المطابقة تأتي من مصانع تفتقر إلى آلات اختبار عالمية ثنائية القبضة قادرة على التعامل مع عينات الأطراف.

أكثر من الأنابيب: ضمان ميكانيكي متسق عبر خطوط الإنتاج

لا يقتصر التحقق الكامل للطرف على API 5L. في Hongteng Fengda، يمتد إلى المقاطع الفولاذية الملفوفة الباردة (مثل عوارض C-section لمزارع الطاقة الشمسية)، وأنابيب الصرف الصحي SUS 304/316، والفلنجات المخصصة المشغولة. تخضع جميعها لأخذ عينات الشد العرضي في مواقع البداية/المنتصف/النهاية - مما يضمن أداءً موحدًا سواء استخدمت في غرف نظافة المستحضرات الصيدلانية أو هياكل الآلات الثقيلة.

ينعكس هذا الانضباط مباشرة في قيمة المشروع: 100% من شحناتنا الفولاذية الهيكلية منذ 2021 اجتازت تدقيق طرف ثالث لتوافق الخصائص الميكانيكية (تقرير SGS رقم CN-2024-088xx سلسلة). يبلغ العملاء عن تسريع في جداول الإنشاء بنسبة تصل إلى 17% عندما تقضي المكونات المتطابقة في قوة الخضوع على إعادة العمل الميداني.

يتضمن بروتوكول ضبط الجودة لدينا اختبارًا بالموجات فوق الصوتية (UT) بنسبة 100% للعيوب الداخلية + فحص الجسيمات المغناطيسية (MPI) بنسبة 100% للشقوق السطحية - يتم تطبيقهما بعد التصحيح النهائي، عندما تكون الإجهادات المتبقية في ذروتها. يجمع هذا بين اكتشاف 99.4% من الشذوذات الهندسية والمعدنية التي قد تخفي سلوك الخضوع الحقيقي.

شراكة بثقة: خطوتك التالية

تبدأ السلامة الهيكلية ببيانات قابلة للتحقق - وليس افتراضات. عندما لا يتم تأكيد قوة الخضوع عند كلا طرفي أنبوب API 5L، فإنك تقبل مخاطر غير معروفة في أكثر مفاصلك حرجًا. تقدم Hongteng Fengda ضمانًا ميكانيكيًا قابلًا للتتبع من الطرف إلى الطرف عبر خطوط الأنابيب والألواح والعوارض والمقاطع المخصصة - مدعومًا بشهادة ISO 9001:2015، وخبرة تصدير تزيد عن 12 عامًا، وقدرة إنتاجية تتجاوز 850,000 طن متري سنويًا.

سواء كنت بحاجة إلى أنابيب API 5L مع تقارير خضوع مثبتة من الطرفين، أو ألواح هيكلية ASTM A572 لتركيبات الآلات الثقيلة، أو حلول ملفوفة باردة مصممة بالكامل - فإننا ننسق أداء المواد مع متطلبات التطبيق الواقعية.

اتصل بفريق المبيعات الفني لدينا اليوم لطلب نماذج من تقارير المصنع، أو مراجعة وثائق الامتثال، أو جدولة تدقيق مصنع افتراضي.
