نادرا ما يكون اختيار مقطع فولاذي قرارا يعتمد على متغير واحد فقط. تتفاعل قدرة التحمل, وطول البحر, وتفاصيل الوصلات, وحدود التصنيع منذ الرسم الأول وحتى التركيب النهائي. عند اختيار المقطع غير المناسب, لا تكون النتيجة عادة فشلا دراماتيكيا, بل وزنا يمكن تجنبه, وتكلفة معالجة أعلى, ولحاما غير مريح, أو كفاءة إنشائية أقل.

ولهذا السبب تهم عملية اختيار المقطع في البناء, والمعدات الصناعية, وهياكل النقل, والتصنيع المخصص. يجب أن توازن المراجعة العملية بين الأداء الهندسي واستقرار التوريد, والامتثال للمعايير, وقابلية التشغيل في المراحل اللاحقة. بالنسبة للمشاريع التي تعتمد على التوريد العالمي, غالبا ما يحدد هذا التوازن ما إذا كان التصميم سيبقى اقتصاديا بعد أخذ الإنتاج, والشحن, والتجميع في الموقع في الاعتبار.

لماذا يستحق اختيار المقطع اهتماما أكبر

المقطع الفولاذي لا يقتصر دوره على حمل القوى. فهو يؤثر أيضا في الصلابة, والتحكم في الانحراف, وتعقيد الوصلات, وإمكانية الوصول للطلاء, وكفاءة النقل, وساعات التصنيع. يمكن لمقطعين أن يلبيا متطلب القوة الأساسي نفسه, مع أن أداءهما في الإنتاج يختلف كثيرا.

أصبح هذا الأمر أكثر أهمية مع مطالبة المشاريع بميزانيات أكثر صرامة ومهل تسليم أقصر. كما يقارن المشترون الموردين عبر أنظمة ASTM, وEN, وJIS, وGB, لذلك يجب أن يعمل المقطع المختار إنشائيا وتجاريا على حد سواء.

في توريد الفولاذ الموجه للتصدير, تكون الثباتية مهمة بقدر أهمية المقاس الاسمي. تدعم Hongteng Fengda, بصفتها مصنعا ومصدرا للفولاذ الإنشائي من الصين, هذه الحاجة من خلال الإنتاج المستقر, والمكونات الإنشائية الفولاذية المخصصة, ومراقبة الجودة المتوافقة مع المعايير الدولية الرئيسية.

ابدأ بمسار الحمل, وليس فقط بمقاس المقطع

السؤال الأول ليس أي مقطع يبدو الأقوى. بل كيف ينتقل الحمل عبر العضو, إلى الوصلة, ثم إلى الهيكل الأكبر. هذا المسار يحدد ما إذا كان الانحناء, أو القوة المحورية, أو القص, أو الالتواء, أو الإجهاد المركب هو العامل الحاكم للاختيار.

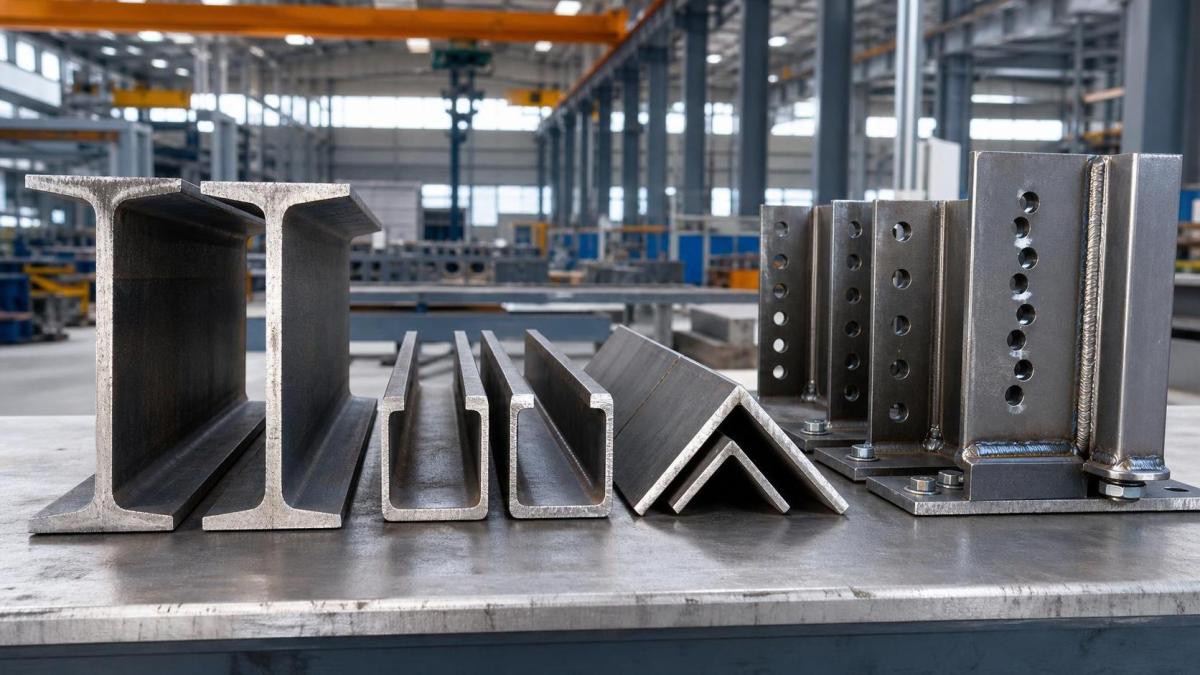

على سبيل المثال, غالبا ما يفضل استخدام العوارض على شكل I والعوارض على شكل H عندما يكون الانحناء هو العامل الغالب في البحور الأطول. قد تعمل مقاطع القناة بشكل جيد في الإطارات الثانوية أو ظروف الحواف, لكنها قد تصبح أقل كفاءة تحت الالتواء. يفيد حديد الزاوية في التدعيم وإطارات الدعم, إلا أن هندسته اللامركزية قد تعقد بعض حالات التحميل.

تكون المقاطع المشكلة على البارد جذابة عندما يكون تقليل الوزن, أو الإنتاج المتكرر, أو الخدمة الإنشائية الخفيفة أمرا مهما. ومع ذلك, تحتاج سلوكيات الجدران الرقيقة, والانبعاج الموضعي, وتفاصيل التثبيت إلى فحص أدق مقارنة بالأشكال الأثقل المدرفلة على الساخن.

أسئلة الحمل الرئيسية قبل مقارنة المقطع

• هل يحكم العضو الانحناء, أو الضغط, أو الشد, أو مزيج منها؟
• هل سيتعرض المقطع للصدمات, أو الاهتزاز, أو التحميل الدوري, أو الحركة الحرارية؟
• هل حدود صلاحية الخدمة, وخاصة الانحراف, أكثر صرامة من حدود القوة؟
• هل تنشئ مناطق الوصلات تركيزات إجهاد موضعية؟

يغير البحر اقتصاديات كل مقطع

تزيد البحور الأطول من متطلبات الصلابة. قد يجتاز المقطع فحوصات القوة, لكنه قد يظل غير فعال إذا تطلب الانحراف, أو الاهتزاز, أو الثبات الجانبي مادة إضافية أو تدعيما مضافا. في الواقع العملي, غالبا ما ينقل البحر القرار من مقطع خفيف إلى شكل أكثر ثباتا.

تتيح البحور القصيرة مرونة أكبر. عندئذ يمكن أن تتفوق بساطة التصنيع على كفاءة المقطع الصرفة. قد يظل المقطع الأثقل قليلا هو الخيار الأفضل إذا قلل مرات اللحام, أو ألغى المقويات, أو بسط الوصلات المثبتة بالمسامير.

يوضح الجدول أدناه كيف يغير البحر عادة محور التقييم.

غالبا ما تحدد احتياجات التصنيع المقطع النهائي

قد يصبح المقطع الفعال نظريا مكلفا بمجرد بدء عمليات الورشة. يؤثر توزيع الثقوب, وتجهيز الأطراف, وإمكانية الوصول للحام, والتحكم في التقوس, وإدارة التفاوتات كلها في التكلفة الفعلية. وينطبق ذلك بشكل خاص على المكونات الإنشائية الفولاذية المخصصة ومشاريع التصدير ذات الوثائق الصارمة.

عادة ما تكون المقاطع المفتوحة أسهل في الفحص, والطلاء, والتوصيل. قد تحسن الأشكال المغلقة أو الأكثر تعقيدا سلوك الالتواء, لكنها قد تبطئ المعالجة. عندما تكون قدرة التصنيع أو سرعة التجميع في الموقع مهمة, غالبا ما تفوز الهندسة الأبسط.

يدخل اختيار المادة أيضا في النقاش عندما تكون متطلبات التآكل, أو درجة الحرارة, أو النظافة موجودة إلى جانب المتطلبات الإنشائية. في التجميعات متعددة المواد, قد يتم اختيار منتجات الألواح للأغطية, أو الواقيات, أو دعامات المعدات, أو المناطق المعرضة كيميائيا بدلا من الإطار الرئيسي.

مثال مفيد هو316 Stainless Steel Plate. عندما تكون مقاومة التعرض الحمضي, أو مقاومة الحرارة, أو مقاومة التنقر مطلوبة, يمكنه دعم الأجزاء المصنعة للمعدات الكيميائية, ومعالجة الأغذية, ومكونات النقل, والمنشآت الطبية.

تبلغ مقاومة الشد النموذجية له 520 على الأقل, وحد الخضوع 275 على الأقل, والاستطالة حوالي 55 إلى 60. ومع وجود 2 إلى 3 في المئة من الموليبدينوم, فإنه يؤدي أداء جيدا في البيئات المسببة للتآكل, ويتوفر بنطاقات واسعة من السماكات والعروض, مما يساعد عندما تلتقي التفاصيل الإنشائية مع متطلبات معدات العمليات.

نقاط فحص التصنيع التي يجب أن تؤثر في اختيار المقطع

• هل يمكن قطع المقطع, أو ثقبه بالمثقب, أو تثقيبه بالخرم باستخدام معدات الورشة الحالية؟
• هل ستقيد إمكانية الوصول للحام بسبب عمق الجناح أو هندسة المقطع؟
• هل الأطوال القياسية متاحة, أم سيصبح الهدر مفرطا؟
• هل يحتاج السطح إلى الجلفنة, أو الطلاء, أو التشطيب غير القابل للصدأ؟
• هل يمكن نقل المقطع ضمن حدود التعبئة والحاويات؟

أنواع المقاطع الشائعة وأين تناسب بشكل أفضل

تصبح معظم أعمال الاختيار أوضح بمجرد النظر إلى عائلات المقاطع الرئيسية بحسب الوظيفة بدلا من اسم الكتالوج وحده. الهدف ليس حفظ الأشكال. الهدف هو فهم أين يميل كل مقطع إلى خلق القيمة.

المعايير, وإمكانية التتبع, وانضباط التوريد

يبقى المقطع المناسب على الورق مصدر خطر إذا كان المنتج المسلم يفتقر إلى إمكانية التتبع أو الثبات الأبعادي. كثيرا ما تتطلب المشاريع العالمية الامتثال لمعايير ASTM, أو EN, أو JIS, أو GB. ولا تكون الدرجات المكافئة قابلة للتبادل المباشر دائما دون فحص التركيب الكيميائي, وسلوك الخضوع, وفئة التفاوت, ووثائق الاختبار.

هنا تصبح قدرة التوريد جزءا من التقييم الفني. تقلل الطاقة الإنتاجية المستقرة, والتفاوتات المضبوطة, ومهل التسليم الموثوقة من احتمال الاضطرار إلى إعادة تصميم مقطع في مرحلة متأخرة من العملية. بالنسبة لمشاريع التصدير, غالبا ما تكون هذه الموثوقية ذات قيمة تعادل توفيرا صغيرا في سعر الوحدة.

يمكن للمصنع ذي الخبرة في حديد الزاوية, وحديد القناة, والعوارض الفولاذية, والمقاطع المشكلة على البارد, ومعالجة OEM أن يدعم عادة بدائل أكثر عملية عندما يسبب خيار المقطع الأول ضغطا على التكلفة أو الجدول الزمني.

نهج عملي للتقييم النهائي

ينتج الاختيار الجيد عادة من المقارنة, وليس من الحدس. أنشئ قائمة قصيرة من المقاطع, ثم رتب كل مقطع مقابل قيود المشروع الفعلية بدلا من الظروف المختبرية المثالية.

• تأكيد الأحمال الحاكمة وحدود الانحراف المسموح بها.
• مطابقة البحر مع متطلبات الصلابة والثبات.
• مراجعة تفاصيل الوصلات قبل تثبيت المقطع.
• فحص مسارات التصنيع, واحتياجات الطلاء, وأطوال النقل.
• التحقق من المعايير, والشهادات, والتفاوتات الأبعادية.
• مقارنة استمرارية التوريد للعناصر القياسية والمخصصة على حد سواء.

الخيار الأقوى ليس تلقائيا الأثقل أو الأكثر ألفة. إنه المقطع الذي يحمل حمل التصميم, ويتحكم في السلوك المرتبط بالبحر, ويتناسب مع مسار التصنيع, ويصل بالوثائق والثبات اللذين يتطلبهما المشروع.

الخطوة التالية هي تنظيم المشروع بحسب حالة الحمل, ونطاق البحر, وطريقة التصنيع, ثم مقارنة خيارين أو ثلاثة خيارات واقعية للمقاطع مقابل تلك الظروف. تكشف هذه العملية عادة ما إذا كان المقطع الإنشائي القياسي كافيا أو ما إذا كان الحل المخصص سيحقق نتيجة إجمالية أفضل.
