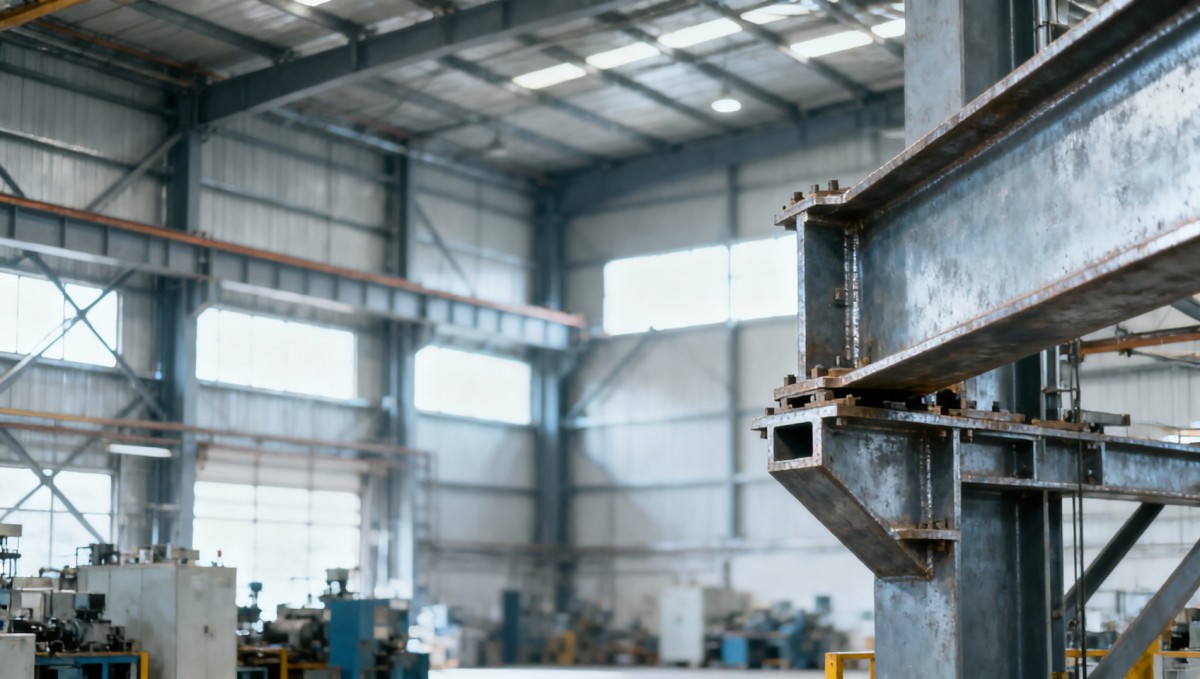

يجب التعامل مع الانحراف المفرط في العارضة الفولاذية I باعتباره حالة تستلزم التحقيق قبل إضافة المقويات أو الحشوات أو العناصر البديلة. قد تكون العارضة التي تبدو متدلية حاملةً حمولة أكبر من المقصود، أو قد تكون فقدت دعامة فعالة، أو ربما تعرضت لتغير دائم في شكلها أو مقطعها. الحركة الرأسية المرئية ليست سوى جزء من الحالة. يمكن للوصلات والإطارات المجاورة وتشطيبات الأرضيات والخدمات المعلقة ومحاذاة الآلات وكسوة الجدران أن تكشف جميعها ما إذا كانت الحركة نشطة أو متزايدة أو مستقرة.

تعالج حدود التصميم عادةً كلاً من المقاومة وقابلية الخدمة. يمكن أن تظل العارضة سليمة دون بلوغ إجهاد الخضوع، ومع ذلك تنحرف بدرجة تكفي لإتلاف التشطيبات أو التسبب في مشكلات تصريف المياه أو إعاقة المعدات المتحركة أو إحداث اهتزاز. وعلى العكس، قد تكون العارضة ذات التشوه الدائم قد تعرضت لحمولة تتجاوز النطاق المرن حتى لو كانت الحمولة الحالية متواضعة. إن تحديد ما إذا كان الانحراف مرناً أو دائماً أو موضعياً أو ناتجاً عن حركة الدعامة هو ما يحدد مسار الإصلاح.

غالباً ما تكون تغيرات الأحمال أول سبب يجب فحصه

تُصمم العارضة الفولاذية I لبحر محدد، وترتيب تحميل، وحالة تقييد، ودرجة فولاذ معينة. يزداد الانحراف بشكل حاد عندما يتغير أي من هذه الافتراضات. يمكن للمعدات المضافة والمواد المخزنة وحوامل الأنابيب وصواني الكابلات والأسقف المعلقة وطبقات الخرسانة العلوية والوحدات المثبتة على السطح أو تغيير الاستخدام أن تخلق أحمالاً لم تكن موجودة في الحساب الأصلي. يهم الوزن الإضافي الإجمالي، ولكن موضعه لا يقل أهمية. فالحمولة المركزة قرب منتصف البحر تؤدي عموماً إلى تأثير انحناء أكبر بكثير من الوزن نفسه الموضوع بالقرب من دعامة.

كثيراً ما تُغفل الأحمال المؤقتة. فقد تفرض نقاط الرفع والرافعات السلسلية ومنصات الصيانة والمنصات النقالة الموضوعة أثناء أعمال التوقف أو تجمع العمال حول منطقة إصلاح أحمالاً مركزة غير مقصودة للإطار الإنشائي. وينبغي أيضاً مراعاة التأثيرات الديناميكية. إذ يمكن للصدمات المتكررة وحركة عجلات الرافعات والآلات الترددية والاهتزاز أن تضخم الاستجابة أو ترخي الوصلات تدريجياً. لذلك ينبغي ربط الانحراف المسجل أثناء التشغيل المتغير بحالة التشغيل بدلاً من قياسه فقط بعد توقف المعدات.

يمكن لأخطاء مسار الحمل أن تنتج العرض نفسه. فقد يكون عنصر ثانوي قد ثُبت بالعارضة دون تأكيد رد فعله، أو ربما عُدّل جدار أو تجميعة سقف أو دعامة ميكانيكية بحيث أصبح حمل مستقل سابقاً مرتكزاً الآن على العارضة I. ابحث عن مشابك جديدة وثقوب محفورة وألسنة ملحومة وعلاقات مضافة وعلامات ارتكاز على الجناح العلوي. يمكن لهذه التفاصيل أن تحدد وقت انتقال الحمل إلى العنصر.

قد يُخطأ في اعتبار حركة البحر والدعامة والوصلة فشلاً في العارضة

لا يكون قياس الانحراف ذا معنى إلا عند فهم النقاط المرجعية. فإذا هبط عمود أو دار مقعد ارتكاز أو تهشم تجويف بناء حجري أو انزلقت وصلة، فقد تبدو العارضة متدلية حتى لو لم يتغير انحناؤها الذاتي إلا قليلاً. قِس المناسيب عند كلتا الدعامتين، وعند نقطتي ربع البحر، وعند منتصف البحر باستخدام مرجع ثابت. ويُعد الخط المستقيم بين المناسيب الفعلية للدعامات مرجعاً أفضل من خط أرضية أو سقف مفترض أنه مستوٍ.

يمثل طول الارتكاز غير الكافي عند النهايات مصدر قلق آخر. فقد تكون العارضة رُكبت بطول ارتكاز مختلف عما هو موضح بالرسم، أو تحركت أثناء التركيب، أو ارتكزت على مونة تسوية أو حشوات غير مستوية أو عنصر داعم مشوه. يمكن أن يشير انحناء موضعي في الجناح، أو تهشم المونة، أو التآكل بالاحتكاك، أو ثقوب المسامير المتطاولة، أو فقدان الطلاء عند المقعد إلى وجود حركة. وحيثما كان المقصود دعامة بسيطة، فإن التثبيت أو التقييد غير المقصود قد يولد أيضاً إجهادات ثانوية مع تحرك المنشأ بسبب الحرارة أو الهبوط.

تحتاج الوصلات المثبتة بالمسامير والملحومة إلى فحص دقيق قبل إزالة أي حمل أو إعادة توزيعه. يمكن للمسامير عالية المقاومة المرتخية والمسامير المفقودة والثقوب المتضخمة وأطراف اللحام المتشققة وصفائح الوصلات المشوهة أن تسمح بدوران يزيد الانحراف الظاهري. قد تستقر الوصلة التي انزلقت بعد الحركة، لكن لا ينبغي افتراض سلامتها لمجرد أن العارضة لم تعد تبدو متحركة. يجب مراجعة تفاصيل الوصلة الأصلية واتجاه الحمل الحالي معاً.

فقدان التقييد الجانبي يغير سلوك العارضة

يحتاج الجناح المضغوط في العارضة المنحنية إلى تقييد كافٍ ضد الحركة الجانبية والالتواء. إذا كانت التدعيمات أو تثبيت السطح أو الروابط العرضية أو المدادات أو عمل الحجاب الإنشائي أو الدعامات الجانبية مفقودة أو مفصولة أو ضعيفة، فقد يدور العنصر وينزاح جانبياً أثناء انحرافه رأسياً. يمكن أن تتطور هذه الحالة عند حمل أقل مما هو متوقع لعارضة مقيدة بالكامل.

تشمل العلامات جناحاً تحرك جانبياً، أو جسراً يبدو ملتويًا، أو فجوات غير متساوية بين العارضة والإطار المجاور، أو مثبتات سطح تم اقتلاعها. لا يُعد الالتواء الطفيف بالضرورة دليلاً على فشل حديث لأن بعض المقاطع المدرفلة لها تقوس أو اختلافات أولية في التحدب. والسؤال المهم هو ما إذا كانت الهندسة متسقة مع سماحات التصنيع الأصلية أو ما إذا كانت تتوافق مع إجهاد زائد أو حركة وصلة أو فقدان التدعيم.

تتطلب إصلاحات التدعيم عناية. فقد تؤدي إضافة عنصر في موضع واحد إلى نقل القوة إلى مداد أو عارضة جدار أو عمود غير مصمم لتحملها. في الأسقف والإطارات خفيفة الوزن، تُستخدم أحياناً مقاطع القنوات كعناصر تقييد ثانوية، ولكن يجب أن تتوافق سماكتها وبحرها وتفاصيل وصلاتها وحالة تآكلها مع قوة التدعيم المطلوبة. قد يكون خيار القناة U مثلمورد الفولاذ القنوي ذا صلة عندما يلزم مقطع فولاذي ثانوي محدد؛ إلا أن أبعاداً مثل ارتفاع 80-160 mm وسماكة 1.5-25 mm لا تثبت بمفردها ملاءمة تفصيل تقييد معين.

حجم المقطع واتجاهه وانحرافات التصنيع عوامل مهمة

تستمد العارضة I جزءاً كبيراً من صلابتها الانحنائية من المسافة الفاصلة بين جناحيها. ويمكن لمقطع بديل بعمق أقل أن تكون صلابته أقل بكثير حتى لو بدا وزنه لكل طول مشابهاً. يمكن للاتجاه غير الصحيح، أو تفصيل مركب غير معتمد، أو حواف أجنحة مقصوصة، أو قطوع تفريغ مفرطة، أو ثقوب موضوعة قرب مناطق العزوم العالية أن تخفض الأداء. وينطبق الأمر نفسه إذا صُممت العارضة كعنصر مركب مع بلاطة أو سطح، ولكن وصلة القص المقصودة أُهملت أو تلفت أو تغيرت أثناء أعمال لاحقة.

تحقق من المقطع الفعلي بدلاً من الاعتماد على العلامات المطلية أو قائمة المواد. سجل عرض الجناح وسماكته، وسماكة الجسر، والعمق الكلي، والبحر بين الدعامات الحقيقية، ومواقع الثقوب، وأبعاد الشقوق، وأي ملحقات ملحومة. قارن هذه القياسات بالرسومات المعتمدة ووثائق المصنع ذات الصلة عند توفرها. ويلزم اهتمام خاص حول منتصف البحر، وبالقرب من الأحمال المركزة، وفي المواقع التي تقطع فيها التعديلات الميدانية الجناح أو الجسر.

قد يكون التشوه الناجم عن التصنيع عاملاً أيضاً. فاللحامات الطويلة والملحقات الثقيلة أو الإصلاحات المنفذة دون تسلسل مضبوط قد تحدث إجهاداً متبقياً وتغيرات في التحدب. يمكن أن يغير تقويم الحرارة المنفذ دون إجراء هندسي الشكل الهندسي أو يتلف الطلاءات. قد تبدو العارضة ذات التحدب الأولي منحرفة عند رؤيتها من مرجع خاطئ، بينما قد تكون العارضة التي فقدت تحدبها المصمم قد تعرضت لحمولة زائدة أو تغير في التصنيع. وتكون بيانات المسح أكثر موثوقية من الحكم البصري وحده.

قد تقلل حالة المادة الصلابة أو قدرة المقطع

يُعد اختلاف درجة الفولاذ مصدر قلق محتملاً عند عدم اكتمال قابلية التتبع، لكن لا ينبغي افتراضه من الانحراف وحده. ضمن النطاق المرن، تحكم صلابة العارضة أساساً هندسة المقطع ومعامل مرونة الفولاذ؛ ولا يفسر التغيير من درجة إنشائية شائعة إلى أخرى عادةً انحرافاً كبيراً بمفرده. تصبح الدرجة أكثر أهمية عندما تكون المقاومة أو الخضوع أو قابلية اللحام أو المتانة أو التوافق مع افتراضات التصميم المحددة موضع شك.

يمكن أن يؤدي التآكل إلى خفض مباشر في السماكة وخصائص المقطع. وغالباً ما يكون الجناح السفلي عرضة للتأثر في الأماكن التي تتراكم فيها المياه أو التكاثف أو الحطام أو المخلفات الكيميائية أو الرطوبة المحتجزة. قد يُغفل تآكل الجسر قرب الدعامات، والأسطح المخفية خلف الكسوة، والتآكل تحت الحشوات أو الملحقات أثناء فحص بصري سريع. يستحق التقشر والتنقر العميق والثقوب وفقدان القشور القياس بدلاً من تقييم السطح فقط. يمكن أن تكشف إزالة نواتج التآكل السائبة بعناية عما إذا كان المعدن المتبقي قد انخفض بصورة جوهرية.

في البيئات القاسية، قد يكون فشل الطلاء هو المشكلة البادئة وليس السبب الإنشائي الرئيسي. يمكن أن تتضرر الأسطح المجلفنة أو المطلية بسبب الاحتكاك أو الإصلاحات غير المتوافقة أو المياه الراكدة أو حواف القطع غير المختومة. وقد يؤدي التآكل حول المثبتات واللحامات أيضاً إلى خفض قدرة الوصلة قبل أن تبدو العارضة نفسها متأثرة بشدة. ينبغي أن يتجنب أي إصلاح يضيف صفائح أو مقويات إنشاء فجوات جديدة تحتجز الرطوبة.

فصل الحركة المرنة عن التشوه الدائم

يبدأ الفحص العملي بالتحكم في حالة الحمل. حيثما أمكن فعل ذلك بأمان وبترخيص، وثق مناسيب العارضة تحت حمل التشغيل العادي ومرة أخرى بعد إزالة الأحمال المؤقتة القابلة للإزالة. تشير العودة نحو الشكل الأصلي إلى استجابة مرنة، لكنها لا تثبت أن حد التصميم مقبول. أما استمرار التدلي، أو تجعد الجناح، أو انبعاج الجسر، أو خط الخضوع المرئي، فيشير إلى احتمال حدوث تشوه دائم.

قِس أكثر من أدنى نقطة. غالباً ما يشير المنحنى السلس والمتناظر إلى تحميل موزع أو استجابة انحناء طبيعية، بينما قد يشير الانخفاض الموضعي الحاد إلى حمل نقطي أو جسر متضرر أو وصلة غير محسوبة أو فقدان موضعي في المقطع. قد تكون العارضة التي يتغير ميلها قرب دعامة متأثرة بالهبوط أو تدهور الارتكاز أو دوران الوصلة. سجل اتجاه ومقدار أي إزاحة جانبية في المحطات نفسها.

• صوّر البحر بالكامل وكل دعامة قبل إزالة الأغطية أو الطلاء أو الحطام أو التدعيم المؤقت. أدرج مقياساً عندما يكون الضرر الموضعي مرئياً.
• حدد الأحمال والملحقات المضافة، بما في ذلك العناصر المدعومة بصورة غير مباشرة عبر الإطار الثانوي.
• افحص الجناح العلوي حيث يلتقي السطح أو الشبك أو العلاقات أو قواعد المعدات بالفولاذ؛ فقد تكون نقاط الارتكاز المخفية أكثر أهمية من الأحمال المعلقة الواضحة.
• راجع ما إذا كان الشكل المرصود يتغير مع الحرارة أو الإشغال أو دورات المعدات أو هطول الأمطار أو عملية التحميل.

ينبغي أن تتبع الإصلاحات الآلية المحددة

تختلف إضافة صفيحة تقوية إلى عارضة محملة فوق طاقتها بحمل نقطي جديد عند منتصف البحر عن تصحيح عارضة هبطت دعامتها. قد تخفي الصفائح المضافة إلى عارضة متآكلة دون إزالة مصدر الرطوبة استمرار التدهور. وبالمثل، قد تؤدي إضافة تقييد جانبي إلى عارضة ذات وصلة متشققة إلى تغيير توزيع القوى دون استعادة مسار الحمل الأصلي. قد تكون التدعيمات المؤقتة ضرورية عندما يكون الاستقرار غير مؤكد، ولكن ينبغي تحديد موقع التدعيم وتسلسل الرفع بحيث لا تتعرض العناصر المجاورة لحمولة زائدة.

قبل تقويم عارضة فولاذية I منحرفة، حدد ما إذا كان العنصر قد خضع وما إذا كانت العناصر المتصلة قادرة على تحمل الحركة. قد ينقل الرفع الميكانيكي الحمل إلى الأعمدة أو البلاطات أو المراسي أو الأنابيب أو الكسوة. لا ينبغي التعامل مع التسخين كتصحيح ميداني روتيني. تعتمد متطلبات الإجراء والتحكم في درجة الحرارة والتسلسل والفحص على المقطع وحالة الفولاذ واللحامات والأحمال القائمة.

بعد الأعمال التصحيحية، احتفظ بمسح مرجعي. يمكن لتكرار القياسات في المواقع نفسها وتحت ظروف حمل مماثلة أن يبين ما إذا كان الإصلاح قد أوقف الحركة. وعندما يكون السبب الجذري متعلقاً بتغير الاستخدام، ينبغي التحكم في الأحمال المفروضة ومواقع الملحقات حتى لا تتكرر الحالة الأصلية.
