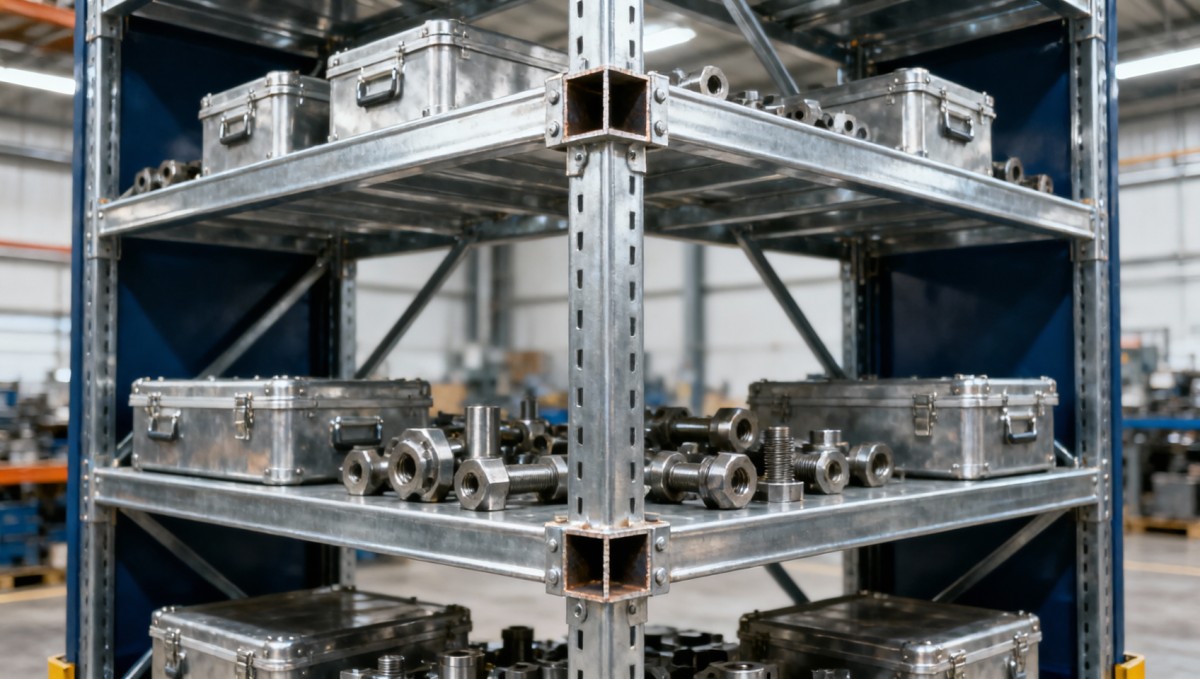

ما مقدار الحمل الذي يمكن أن تتحمله زاوية رف فولاذية بأمان؟

ما مقدار الحمل الذي يمكن أن تتحمله زاوية رف فولاذية بأمان؟ لا توجد إجابة واحدة صادقة. فقد تؤدي زاوية صغيرة ذات بحر قصير ومدعوم جيدًا أداءً موثوقًا تحت حمل موزع معتدل، بينما قد يفشل مقطع أثقل إذا كان بحره طويلًا جدًا، أو كان تثبيته ضعيفًا، أو تعرض لصدمات متكررة من الرافعات الشوكية أو العربات أو البضائع الموضوعة بشكل غير متساوٍ.

بالنسبة للأرفف، لا يقتصر السؤال على ما إذا كان الفولاذ «قويًا». السؤال العملي هو ما إذا كانت المنظومة الكاملة — عناصر الزوايا، سطح الرف، الحوامل، البراغي، اللحامات، القوائم، مثبتات الجدار أو الأرضية، وترتيب الأحمال — قادرة على حمل حمل الخدمة المقصود بهامش أمان مناسب. وغالبًا ما تكون زاوية الرف الفولاذية مجرد مكوّن واحد ضمن مسار أحمال أكبر.

هذا مهم في الورش وغرف الصيانة والمستودعات وغرف التخزين الخلفية لمتاجر التجزئة ومناطق التخزين الصناعية وخطوط الإنتاج. ونادرًا ما يبدأ فشل الرف بانكسار مفاجئ. وفي أغلب الأحيان، تتمثل العلامات الأولى في ترهل تدريجي أو التواء أو مثبتات مرتخية أو تشققات في الطلاء حول الوصلات أو أرفف لم تعد مستوية. ولا ينبغي تجاهل هذه التحذيرات.

يعتمد تصنيف الحمل على أكثر من مقاس الزاوية

يتم تعريف الفولاذ الزاوي بأبعاد ضلعيه وسمكه. وتُستخدم الزوايا متساوية الأضلاع عادةً في هياكل الأرفف، بينما قد تكون الزوايا غير متساوية الأضلاع مفيدة عندما يحتاج أحد الضلعين إلى توفير سطح ارتكاز أعرض أو التثبيت بدعامة رأسية. لكن زاويتين تبدوان متشابهتين قد يكون لهما سلوك مختلف جدًا تحت الحمل عند أخذ البحر والاتجاه ودرجة الفولاذ وتفاصيل التثبيت في الاعتبار.

تشمل العوامل الرئيسية التي تحدد السعة الآمنة ما يلي:

• أبعاد الأضلاع والسمك: توفر الأضلاع الأكبر والسمك الأكبر عمومًا صلابة وقوة مقطعية أعلى، لكن يجب التحقق من هذه الفائدة مقابل البحر الفعلي وترتيب الوصلات.
• البحر غير المدعوم: كلما زادت المسافة بين الدعامات، زاد الانحناء والهبوط الذي يتعرض له العنصر. وغالبًا ما يكون البحر المتغير الأهم في أداء الرف.
• درجة الفولاذ واتساق المادة: تؤثر مقاومة الخضوع والتركيب الكيميائي والتفاوتات البعدية في أداء الزاوية. ويجب تأكيد المعيار المحدد بدلًا من افتراضه استنادًا إلى المظهر.
• اتجاه الزاوية: المقطع على شكل L غير متماثل. فتدويره أو استخدامه كدعم للحافة أو وضعه بحيث يكون أحد ضلعيه أفقيًا يغير مقاومته للانحناء وقابليته للالتواء.
• توزيع الحمل: تُحدث الصناديق الموزعة بالتساوي على الرف متطلبات مختلفة تمامًا عن محرك ثقيل واحد أو قالب أو مجموعة بطاريات أو حقيبة أدوات موضوعة في منتصف البحر.
• تفاصيل الوصلات: يمكن أن تصبح الوصلات المثبتة بالبراغي أو الملحومة أو المبرشمة أو المثبتة بالمرابط نقطة الضعف قبل وقت طويل من وصول الزاوية نفسها إلى حد المادة.
• ظروف الخدمة: يمكن للتآكل والحرارة والاهتزاز والتحميل المتكرر والصدمات العرضية والتعرض الخارجي أن تقلل موثوقية تصميم مناسب في غير ذلك.

لهذا السبب، لا يمثل البعد الوارد في الكتالوج وحده تصنيف حمل للرف. ولا يصبح التصنيف ذا معنى إلا عندما يوضح ما الذي يتم تصنيفه: مستوى رف واحد أم وحدة رفوف كاملة، حمل موزع بانتظام أم حمل نقطي، البحر الصافي، حالة الدعم، الهبوط المسموح به، وأي معامل أمان مفترض.

القوة ليست هي نفسها السعة القابلة للاستخدام للرف

يمكن أن تبقى زاوية فولاذية دون حد الخضوع الخاص بها ومع ذلك تكون غير مناسبة للتخزين بسبب هبوطها المفرط. فقد يجعل الترهل الزائد الرف غير مستقر، ويتسبب في تحرك المواد المخزنة، ويمنع الأبواب أو الأدراج من العمل بصورة صحيحة، ويضع إجهادًا إضافيًا على الوصلات. وفي تصميم الأرفف العملي، يكون الهبوط غالبًا مهمًا بقدر أهمية القوة القصوى.

طريقة بسيطة لفهم الفرق هي مقارنة رف قصير برف طويل مصنوع من الفولاذ الزاوي نفسه. لم تتغير المادة، لكن الرف الطويل يطور عزم انحناء أكبر بكثير ويهبط بدرجة أكبر تحت الحمل الموزع نفسه. وقد يؤدي إضافة دعم مركزي إلى تحسين الأداء بفعالية أكبر من زيادة طفيفة في سمك الزاوية.

للزوايا على شكل L أيضًا سلوك يسهل إغفاله: فقد تلتوي تحت الحمل. فعلى خلاف الأنبوب المغلق أو كمرة الرف المصممة خصيصًا، لا يقاوم المقطع الزاوي الالتواء طبيعيًا في كل اتجاهات التحميل. وإذا وُضع الحمل بعيدًا عن خط الدعم الفعال للزاوية، أو إذا كان أحد الضلعين فقط مقيدًا، فقد يحدث دوران. ويمكن أن يؤدي استخدام زوايا مزدوجة، أو تدعيمات متقاطعة، أو إضافة حاجز أمامي، أو اختيار فولاذ القنوات للبحور الأطول إلى إنشاء هيكل رف أكثر استقرارًا.

ابدأ بنمط التحميل الفعلي

قبل اختيار زاوية رف فولاذية، حدد ما الذي سيُوضع على الرف أثناء التشغيل العادي، وليس فقط متوسط الحمل في يوم هادئ. تتغير ترتيبات التخزين. فقد يستقبل رف كان مخصصًا في الأصل للكرتون لاحقًا أجزاءً معدنية كثيفة أو مكونات آلات احتياطية أو سوائل أو حاويات مكدسة. ويكون الحمل الحاكم عادةً هو أثقل حالة خدمة متوقعة مسموح بها في ذلك الموقع.

يُعد الحمل الموزع بانتظام الافتراض الأكثر ملاءمة لكثير من الأرفف. وهو يعني توزيع الحمل عبر سطح الرف بدلًا من تركيزه في منطقة واحدة. لكن في الواقع، تُحدث العديد من البضائع المخزنة أحمالًا نقطية، مثل قدم منصة نقالة أو قاعدة آلة أو حافة صندوق ضيقة أو عدة صناديق ثقيلة موضوعة معًا. ويكون الحمل النقطي بالقرب من منتصف البحر متطلبًا بشكل خاص لأنه يخلق أقصى انحناء حيث يكون العنصر أقل دعمًا.

يستحق التحميل الديناميكي اهتمامًا منفصلًا. فقد يؤدي إسقاط البضائع على رف أو دفع الحاويات إلى موضعها أو التحميل باستخدام جهاز رفع إلى توليد قوى قصيرة المدة أعلى من الوزن الساكن للقطعة. وقد لا يكون ترتيب الأرفف المناسب للبضائع المحملة يدويًا بعناية ملائمًا للمناولة الصناعية المتكررة. وعند احتمال حدوث صدمات، يجب تقييم الإطار والمرابط وسطح الرف كنظام واحد.

تسلسل مفيد للفحص في الموقع

لا يلزم أن يبدأ التقييم العملي بحسابات معقدة، بل يبدأ بملاحظات دقيقة. قس البحر الصافي بين الدعامات، وتباعد العناصر من الأمام إلى الخلف، والمسافة بين القوائم الرأسية، وسمك سطح الرف. وتحقق مما إذا كانت الزوايا الفولاذية مستمرة أو منقطعة بوصلات. وانظر إلى موضع ارتكاز الحمل: هل هو مباشرة فوق زاوية، أو عبر لوح، أو عند نقاط منفصلة.

ثم افحص الوصلات. يجب أن تكون البراغي بالمقاس المناسب، ومركبة بشكل صحيح، ومشدودة من دون سنون تالفة أو ثقوب متسعة. وينبغي أن تكون اللحامات مستمرة حيث يتطلب التصميم الاستمرارية، وألا تظهر عليها تشققات مرئية أو تآكل شديد. وتتطلب الأرفف المثبتة على الجدران حذرًا خاصًا لأن أداء المرابط يعتمد على مادة القاعدة. فقد يكون المرساة المناسبة للخرسانة السليمة غير مناسبة للبلوك المجوف أو البناء الرقيق أو الخرسانة المتدهورة أو الهياكل خفيفة القياس.

وأخيرًا، راقب الرف أثناء تحميله. إن التشوه الدائم أو الترهل الواضح أو تمايل القوائم أو الانبعاج الموضعي بالقرب من الدعامات أو التواء الزاوية، كلها أسباب للتوقف عن إضافة الحمل ومراجعة التصميم. لا تحاول «تصحيح» رف مترهل بمجرد إضافة مزيد من المثبتات بعد وقوع المشكلة؛ فقد يظل مسار الأحمال وسعة العنصر غير كافيين.

متى لا تكفي زاوية واحدة

الفولاذ الزاوي اقتصادي ومتوفر على نطاق واسع وقابل للتكيف مع الهياكل الخفيفة إلى متوسطة التحمل. وهو مفيد بصورة خاصة لدعامات الحواف والتدعيم وحوامل المعدات الصغيرة ورفوف الاستخدام العام والأرفف المخصصة ذات البحور القصيرة. لكنه ليس تلقائيًا أفضل مقطع لكل تطبيق.

بالنسبة لرف عريض يحمل مخزونًا كثيفًا، قد تكون زاوية واحدة على طول الأمام والخلف مرنة أكثر من اللازم حتى لو بدت أضلاعها كبيرة. وقد تشمل الأساليب الأفضل إضافة زوايا عرضية وسيطة، أو استخدام زاويتين متقابلتين ظهرًا لظهر، أو إضافة قائم مركزي، أو التحول إلى قناة أو مقطع مجوف مستطيل أو كمرة رف مشكلة أو مقطع آخر مصمم للبحر المطلوب. ويكون الاختيار الصحيح عادةً هو الذي يتحكم في الانحناء والهبوط معًا دون إنشاء تجميع معقد بلا داعٍ.

لا يحل الجدول محل التحقق الإنشائي. لكنه يوضح لماذا لا تكون «الزاوية الأثقل» دائمًا الإجابة الكاملة. إذ يمكن لدعامة موضوعة جيدًا أو لوصلة أفضل أن تغير النتيجة أكثر من تعديل بسيط في سمك الفولاذ.

تظل مواصفات المواد وجودة التصنيع أمرين مهمين

عندما تُصنع الأرفف من الفولاذ الإنشائي، تساعد المواصفات القابلة للتتبع على منع عدم اليقين. ويجب تحديد أبعاد الزاوية المطلوبة والسمك الاسمي وتفاوتات الطول ودرجة الفولاذ وحالة السطح ومتطلبات الطلاء بوضوح. واعتمادًا على المشروع وسوق الوجهة، قد يكون معيار المادة ذي الصلة هو ASTM أو EN أو JIS أو GB أو متطلبًا محددًا آخر. وهذه المعايير ليست قابلة للاستبدال دون مراجعة؛ إذ قد تختلف تسمية الدرجة والخواص الميكانيكية والأحكام البعدية ومتطلبات الوثائق.

يُعد السمك مهمًا بصورة خاصة لزوايا الأرفف لأن انخفاض السمك يؤثر في كل من خصائص المقطع وتفاصيل الوصلات. وينبغي مراعاة موضع الثقوب بالقرب من الحافة ومدخلات حرارة اللحام ومتطلبات الجلفنة وجودة القطع أثناء التصنيع. ويمكن لإطار رف مصنوع من فولاذ محدد بشكل صحيح أن يفقد سعته إذا وُضعت الثقوب بصورة سيئة أو إذا قُطع عنصر غير مدعم قريبًا جدًا من منطقة إجهاد مرتفع.

توفر Hongteng Fengda الفولاذ الزاوي وفولاذ القنوات والكمرات الفولاذية والمقاطع المشكلة على البارد والمكونات الإنشائية المخصصة لتطبيقات البناء والصناعة والتصنيع. وبالنسبة للأعمال المتعلقة بالأرفف، لا تتمثل نقطة البداية المفيدة في ادعاء عام بشأن الحمل، بل في طلب محدد يغطي مقاس المقطع والسمك والبحر والحمل المقصود وطريقة الوصل والتشطيب والمعيار المعمول به وما إذا كانت الأطوال القياسية أو المكونات المصنعة مطلوبة. وتسمح هذه المعلومات للمصنّع ولمهندس المشروع المسؤول بمناقشة حل عملي بدلًا من مقارنة الفولاذ بوزن الوحدة فقط.

الأخطاء الشائعة التي تنشئ مخاطر رفوف يمكن تجنبها

أحد الأخطاء المتكررة هو التعامل مع سطح الرف كما لو أنه يوزع كل حمل بصورة مثالية. فالخشب الرقائقي والصفائح المعدنية والشبك السلكي والشبكات المعدنية تنقل الأحمال بطرق مختلفة. وقد يركز سطح رقيق الوزن على جزء ضيق من إطار الدعم. وخطأ آخر هو افتراض أن أربعة براغي في الزوايا تجعل الرف صلبًا. فإذا لم تكن القوائم مدعمة، فقد يهتز الرف بأكمله حتى عندما تكون عناصر الرف الفردية كافية.

يُعد خلط المواد دون مراعاة التآكل مصدر قلق آخر. فقد تؤدي الرطوبة المحتجزة بين المعادن المختلفة أو الطلاء المتضرر حول البراغي أو حواف القطع غير المحمية إلى تدهور يظل مخفيًا حتى تضعف الوصلة. وفي البيئات الرطبة أو الساحلية أو الكيميائية أو الخارجية، تكون الطبقة الواقية والفحص الدوري جزءًا من استراتيجية التحمل، وليسا مجرد اختيار للمظهر.

كما أنه من غير الحكمة الاعتماد على وزن الرف الفولاذي نفسه كدليل على سعته. فقد يظل التجميع الثقيل مزودًا بمرابط ضعيفة أو أطوال طويلة غير مدعومة أو هندسة غير ملائمة. وعلى العكس، يمكن لإطار مصمم بكفاءة أن يستخدم المواد بذكاء لأن العناصر والتدعيمات ومسارات الأحمال تعمل معًا.

ما يجب تأكيده قبل وضع الرف في الخدمة

بالنسبة لأي رف يحمل أحمالًا ذات عواقب مهمة، سجل الحد الأقصى المقصود للحمل لكل مستوى وتأكد من أن ملصق الحمل يوضح ما إذا كان هذا الرقم موزعًا أم مركزًا. ضع العناصر الثقيلة بالقرب من الدعامات حيثما كان ذلك عمليًا، وتجنب التكديس بما يتجاوز الترتيب المعتمد، ولا تستخدم الأرفف المتضررة حتى يتم فحصها. وإذا كانت الأرفف جزءًا من نظام مكان عمل، فقد تفرض قواعد السلامة المحلية والمتطلبات الإنشائية للمشروع التزامات إضافية.

عندما يكون الحمل ثقيلًا أو البحر طويلًا أو قد يعمل أشخاص أسفل الرف أو قد يؤدي الفشل إلى إتلاف المعدات، ينبغي أن يتحقق مختص إنشائي مؤهل من التصميم. ويجب أن تشمل المراجعة زاوية الرف الفولاذية وسطح الرف والدعامات والمثبتات والمرابط والتدعيم والهيكل الأساسي. وهذا مهم بشكل خاص للرفوف القائمة التي تم تعديلها والأنظمة المثبتة على الجدران والمواقع الزلزالية والأرفف المعرضة للاهتزاز أو الصدمات.

يمكن لزاوية رف فولاذية أن تتحمل بأمان حملًا كبيرًا عندما تتوافق أبعاد مقطعها وبحرها واتجاهها ووصلاتها وظروف استخدامها بشكل صحيح. ولذلك فإن الإجابة الموثوقة هي قرار تصميمي وليست حدًا وزنيًا مُخمنًا. ابدأ بحمل التخزين والبحر الفعليين، وتحقق من الهيكل الداعم، ثم اختر المقطع وتفاصيل التصنيع التي تحافظ على استقامة الرف واستقراره وقابليته للفحص طوال عمره التشغيلي.
