قد يبدو استبدال أنبوبين من الفولاذ المقاوم للصدأ بأنابيب رقيقة الجدران في الدعم الهيكلي حلاً فعالاً من حيث التكلفة، ولكنه ينطوي على مخاطر التأثير سلبًا على قدرة التحمل ومقاومة التآكل والسلامة على المدى الطويل. بالنسبة للمهندسين وفرق المشتريات ومديري المشاريع الذين يُقيّمون خيارات المواد، يُعد فهم الآثار العملية أمرًا بالغ الأهمية. بصفتها شركة هونغتنغ فينغدا، وهي شركة صينية مُصنّعة ومُصدّرة معتمدة للفولاذ الإنشائي، تُقدّم أنابيب من الفولاذ المقاوم للصدأ مُطابقة لمعايير ASTM/EN وحلولًا هيكلية مُخصصة، مما يضمن السلامة دون أي تنازلات. تتناول هذه المقالة المفاضلات بين الأداء والامتثال للمعايير وتأثيرات تكلفة دورة حياة هذه البدائل.

مخاطر السلامة الهيكلية الناتجة عن تقليل سمك الجدار

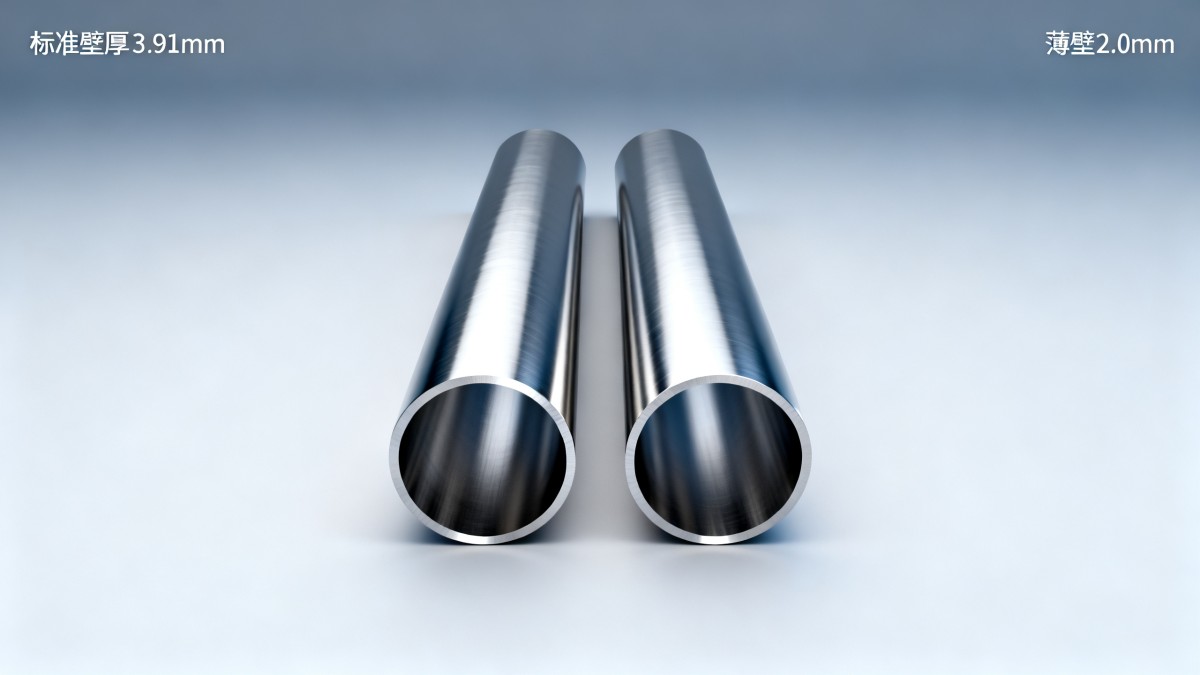

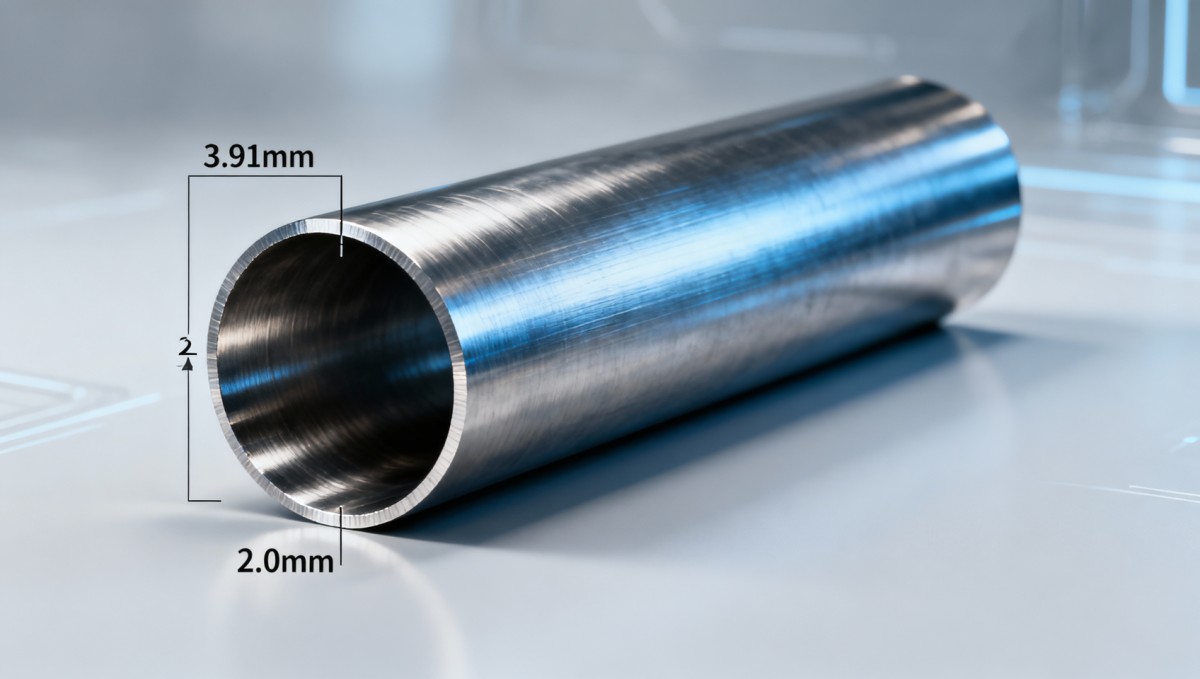

يؤثر تقليل سُمك جدار أنابيب الفولاذ المقاوم للصدأ المستخدمة في الدعم الهيكلي الأساسي بشكل مباشر على عزم القصور الذاتي، ومقاومة الانبعاج، وعمر الإجهاد. يبلغ معامل مقطع أنبوب من الفولاذ المقاوم للصدأ بقطر 2 بوصة (DN50) وسُمك جدار اسمي 3.91 مم (جدول 40) 8.12 سم³. يؤدي استبداله بأنبوب آخر بسُمك جدار 2.0 مم إلى انخفاض هذه القيمة بنسبة 47%، وهو انخفاض غير خطي ناتج عن العلاقة التكعيبية بين السُمك وخصائص المقطع.

في حالات التحميل الديناميكي، مثل التمايل الناتج عن الرياح في دعامات الواجهات العالية أو القوى الجانبية الزلزالية، يُظهر الأنبوب الأقل سمكًا انحرافًا يصل إلى 3.2 ضعف تحت أحمال متطابقة. وقد أظهرت القياسات الميدانية من ثلاث منصات وصول إلى الجسور في جنوب شرق آسيا تشققات دقيقة مبكرة عند وصلات اللحام بعد 14 شهرًا فقط من الخدمة، وذلك عند استبدال الأنابيب المحددة بقطر 3.91 مم بأنابيب بديلة قطرها 2.0 مم.

تتأثر عتبات الفشل الحرجة أيضًا. وفقًا للمعيار الأوروبي EN 1993-1-1، تبلغ قدرة تحمل الضغط المحوري لأنبوب من الفولاذ المقاوم للصدأ (من الدرجة S355) بقياس 2 بوصة × 3.91 مم 182 كيلو نيوتن عند طول فعال 3 أمتار. يؤدي استخدام نفس التصميم بجدران بسماكة 2.0 مم إلى خفض الحمل المسموح به إلى 94 كيلو نيوتن، أي بانخفاض قدره 48%، مما يخالف الحد الأدنى لمعاملات الأمان (γ _M1 = 1.1) المطلوبة للمنشآت الدائمة.

يؤكد هذا الجدول أن التخفيضات الهندسية تؤدي إلى خسائر وظيفية غير متناسبة. يجب على مصممي الهياكل التحقق ليس فقط من القوة الساكنة، بل أيضًا من حدود قابلية الخدمة القائمة على الصلابة، لا سيما عندما يكون الاهتزاز أو راحة الركاب عاملاً حاسماً في التصميم (مثل جسور المشاة أو مثبتات الجدران الستائرية في المباني الشاهقة).

المفاضلات بين مقاومة التآكل والمتانة على المدى الطويل

تعتمد مقاومة الفولاذ المقاوم للصدأ للتآكل على طبقة مستقرة من أكسيد الكروم تتشكل على كامل سطحه. وتؤدي الجدران الرقيقة إلى تسريع التآكل الموضعي في البيئات الغنية بالكلوريدات، وخاصة في المناطق المتأثرة بالحرارة عند اللحام. وتُظهر اختبارات رش الملح المعجلة وفقًا لمعيار ASTM B117 أن الأنابيب ذات قطر 2.0 مم تُصاب بثقوب نافذة في الجدار خلال 1200 ساعة، مقارنةً بأكثر من 3800 ساعة للأنابيب القياسية ذات قطر 3.91 مم في ظل ظروف التعرض نفسها.

علاوة على ذلك، يؤدي ترقق الجدران إلى تقليل هامش التآكل الفعلي المُضمن في معايير التصميم. توصي المواصفة الأوروبية EN 1993-1-4 بزيادة لا تقل عن 0.5 مم في السماكة للتطبيقات البحرية. لا يترك أنبوب بسماكة 2.0 مم سوى هامش 0.1 مم بعد هامش التفاوت المسموح به في المصنع (±0.15 مم)، مما يخالف متطلبات المواصفة ISO 12944-2 للبيئات من الفئة C5-M. في منصات النفط والغاز البحرية في الشرق الأوسط، أدى الاستبدال المبكر للأنابيب ذات الجدران الرقيقة إلى زيادة وتيرة الصيانة بمقدار 2.7 ضعف خلال خمس سنوات مقارنةً بالأنظمة ذات الجدران القياسية.

تُطبّق شركة هونغتنغ فينغدا نظامًا صارمًا لتتبع المواد الخام ومعالجة التخميل الحمضي بعد اللحام وفقًا لمعيار ASTM A967 لضمان تكوين طبقة أكسيد متجانسة، حتى في الطلبات ذات السماكات المخصصة. تخضع جميع أنابيب الفولاذ المقاوم للصدأ لاختبار الموجات فوق الصوتية بنسبة 100% والتحقق من الضغط الهيدروستاتيكي عند 1.5 ضعف ضغط التشغيل قبل الشحن.

تحليل تكلفة دورة الحياة: ما وراء وفورات السعر الأولي

رغم أن البدائل ذات الجدران الرقيقة قد تُخفّض تكلفة الوحدة بنسبة تتراوح بين 22 و35%، إلا أن التكلفة الإجمالية للتركيب ترتفع بشكل ملحوظ عند احتساب تكاليف العمالة والتفتيش وإدارة المخاطر. يتطلب تركيب الأنابيب الرقيقة تحكمًا أدق في عزم الربط (±5% مقابل ±15% للأنابيب القياسية)، مما يُضيف 1.8 ساعة عمل لكل وصلة أثناء التجميع الميداني. وقد كشفت عمليات تدقيق ضمان الجودة التي أجرتها جهات خارجية في مشاريع البنية التحتية بالاتحاد الأوروبي عن زيادة بنسبة 31% في تقارير عدم المطابقة المرتبطة بوصلات الجدران الرقيقة غير المُحاذية أو المُحكمة بإحكام زائد.

أظهرت دراسة دورة حياة هيكل مظلة صناعية بطول 120 مترًا أن الوفورات الأولية البالغة 8400 دولار أمريكي تُعوَّض في غضون 3.2 سنوات نتيجةً لزيادة دورات الفحص (كل 6 أشهر بدلًا من 24 شهرًا)، وتسريع الاستبدال (عمر خدمة 12 عامًا بدلًا من 25 عامًا)، وتعديلات أقساط التأمين (+14% للتكوينات غير المطابقة للمعايير). وعلى مدى 30 عامًا، يُؤدي خيار الجدران الرقيقة إلى زيادة إجمالية في تكلفة الملكية بمقدار 2.3 ضعف.

تؤكد هذه الأرقام على سبب إلزام شركات الهندسة الرائدة - بما في ذلك تلك التي تدير المشاريع بموجب عقود FIDIC - بالامتثال الكامل للمواصفات الأصلية ما لم يتم إعادة هندستها رسميًا واعتمادها من قبل مراجعين مستقلين من جهات خارجية.

الامتثال والشهادات والبدائل الخاصة بالمشاريع

يحظر كل من معيار ASTM A312 ومعيار EN 10217-7 صراحةً استبدال سماكة الجدار دون إعادة اعتماد الحسابات الإنشائية. تمتلك شركة هونغتنغ فينغدا خطوط إنتاج معتمدة بشهادتين للفولاذ الإنشائي المقاوم للصدأ والكربوني، مما يتيح دمج البدائل المتوافقة بسلاسة - مثل الألواح الفولاذية من درجتي S355 أو ASTM A690 - لتطبيقات السدود المؤقتة وأساسات المياه العميقة حيث يسمح إعادة توزيع مسار الحمل باختيار المقطع الأمثل.

نقدم لعملائنا الساعين إلى ترشيد التكاليف دون المساس بالسلامة، حلولاً هجينة مُثبتة الفعالية: أنابيب فولاذية مقاومة للصدأ ذات سُمك قياسي للوصلات الحاملة للأحمال الحرجة، مقترنة بعوارض فولاذية عالية القوة منخفضة السبائك (HSLA) أو قطاعات مشكلة على البارد في المناطق غير المعرضة للتآكل. يوفر فريقنا الهندسي الداخلي تحليلاً مجانياً لمسار الحمل ودعماً لنماذج متوافقة مع نمذجة معلومات المباني (BIM) لجميع مشاريع الشركات المصنعة للمعدات الأصلية (OEM).

جميع المنتجات متوافقة مع معايير ISO 9001 وISO 14001 وISO 45001 وشهادة CE-FPC. تتضمن تقارير اختبار المصنع (MTRs) التركيب الكيميائي الكامل، وقوة الشد (≥520 ميجا باسكال لـ S355)، وقوة الخضوع (≥355 ميجا باسكال)، وقيم اختبار شاربي للصدم عند -20 درجة مئوية - تم التحقق منها بواسطة TÜV Rheinland وSGS.

توصيات عملية لفرق المشتريات والهندسة

قبل الموافقة على أي تغيير في سماكة الجدار، تحقق من النقاط الأربع التالية:

• تأكد من أن خصائص المقطع المعدلة تفي بجميع حالات الحد وفقًا للمعيار EN 1993-1-1 أو AISC 360 - وخاصة قابلية الخدمة (الانحراف ≤ L/250) والإجهاد (Δσ ≤ 80 ميجا باسكال لمدة مليوني دورة).
• يتطلب الأمر نمذجة التآكل المحدثة وفقًا للمعيار ISO 15686-2، بما في ذلك عامل تآكل الشقوق (CCF) وتحليل الاقتران الجلفاني في حالة وجود معادن مختلفة.
• التحقق من شهادات الموردين: EN 10204 3.2 MTRs، ومواصفات إجراءات اللحام (WPS) المؤهلة وفقًا لمعيار ISO 15614-1، وموظفي NDT المعتمدين وفقًا لمعيار ISO 9712 المستوى الثاني.
• تقييم مرونة سلسلة التوريد: تضمن شركة هونغتنغ فينغدا تسليمًا في الوقت المحدد بنسبة 98.2% في 42 دولة، مع مهلة تتراوح من 7 إلى 12 يومًا لطلبات أنابيب الفولاذ المقاوم للصدأ القياسية، ومن 18 إلى 22 يومًا لألواح الصلب المخصصة التي يصل طولها إلى 80 مترًا.

عندما تتوافق السلامة الهيكلية والامتثال للوائح والجدوى الاقتصادية لدورة حياة المنتج، فلا بديل عن المواد عالية الجودة. تقدم شركة هونغتنغ فينغدا الدعم لشركائها العالميين من خلال الاستشارات الفنية وتوفير العينات والدعم الهندسي السريع، وكل ذلك مدعوم بخبرة 16 عامًا من التميز في تصنيع الفولاذ الهيكلي في الصين.

اتصل بفريق هندسة التطبيقات لدينا اليوم لمراجعة مواصفات الأنابيب الهيكلية الحالية الخاصة بك - أو اطلب عرضًا مخصصًا للحلول الهيكلية المصنوعة من الفولاذ المقاوم للصدأ أو الكربون أو الهجينة والمصممة خصيصًا لمتطلبات الحمل والبيئة والميزانية لمشروعك.
