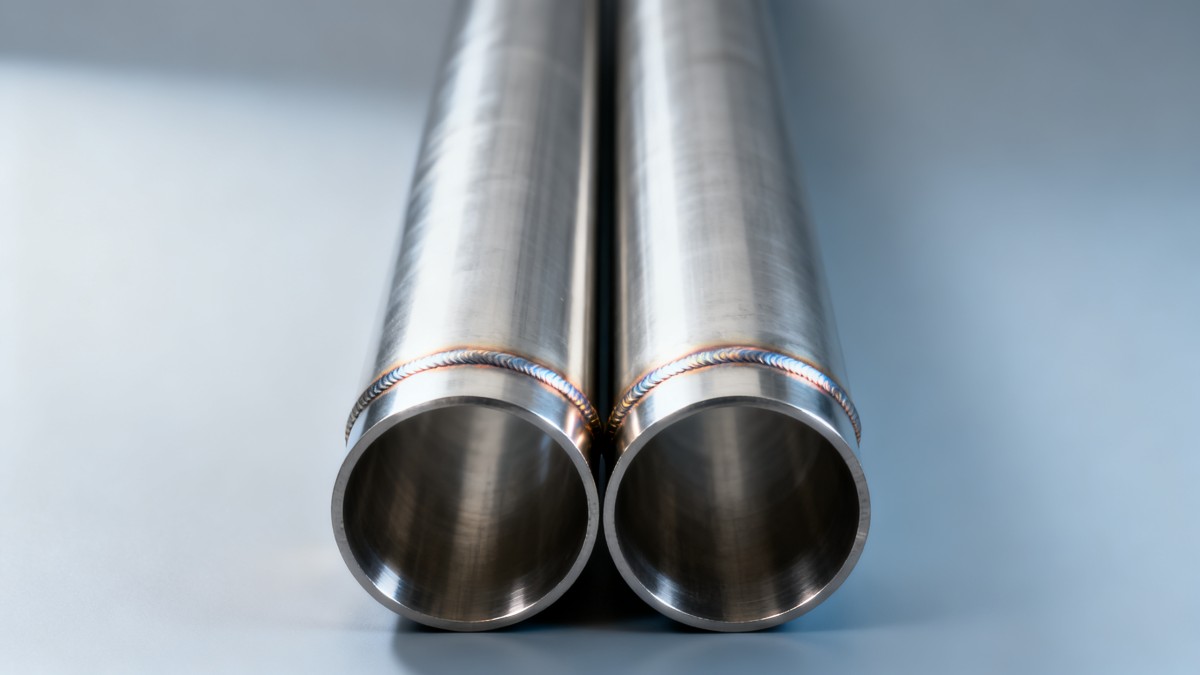

يُعدّ التركيب غير الصحيح لوصلات أنابيب الفولاذ المقاوم للصدأ مقاس 2 بوصة سببًا رئيسيًا لأعطال الأنظمة، وخاصةً التسريبات، في التطبيقات الإنشائية والصناعية. سواءً كنت مدير مشروع يُشرف على التجميع في الموقع، أو فنيًا يُجري التوصيلات الميدانية، أو متخصصًا في المشتريات يُدقّق في إرشادات الموردين، فإنّ فهم الأخطاء الخمسة الشائعة في التركيب يُمكن أن يمنع توقف العمل المكلف، ومخاطر السلامة، ورفض المنتجات بسبب الجودة. في شركة هونغتنغ فينغدا، وهي شركة صينية رائدة في تصنيع الفولاذ الإنشائي، تُصدّر منتجات الفولاذ المقاوم للصدأ المتوافقة مع معايير ASTM/EN/JIS عالميًا، نُلاحظ هذه الأخطاء بشكل متكرر، حتى مع أنابيب الفولاذ المقاوم للصدأ عالية الجودة مقاس 2 بوصة. تُفصّل هذه المقالة الأخطاء الأكثر شيوعًا وكيفية تجنّبها، لضمان سلامة التركيب، والامتثال للمعايير، والأداء الأمثل على المدى الطويل.

1. عدم كفاية تحضير السطح قبل تجميع الوصلات

تعتمد مقاومة الفولاذ المقاوم للصدأ للتآكل بشكل كبير على طبقة أكسيد خاملة سليمة. عند تركيب وصلات أنابيب من الفولاذ المقاوم للصدأ - خاصةً في الوصلات الملحومة أو ذات الحواف أو المخددة - يتسبب التلوث السطحي، مثل الزيت أو الشحوم أو قشور المطاحن أو حتى بصمات الأصابع، في تكوين خلايا جلفانية موضعية. تُسرّع هذه الخلايا من حدوث التنقر والتآكل الشقوقي عند سطح الوصلة، خاصةً في ظل التغيرات الحرارية أو التعرض للكلوريدات، وهو أمر شائع في المشاريع البحرية والكيميائية ومشاريع البنية التحتية الساحلية.

في شركة هونغتنغ فينغدا، تخضع أنابيبنا المصنوعة من الفولاذ المقاوم للصدأ 304L لعملية تخليل وتخميل إلزامية قبل الشحن، مما يضمن بقاء نسبة الكربون على السطح ≤ 0.03% والحفاظ على سلامة طبقة أكسيد الكروم. ومع ذلك، غالبًا ما تؤدي عمليات المناولة الميدانية إلى إعادة إدخال الملوثات. وقد أظهرت مراجعة داخلية أجريت عام 2023 على 47 مشروعًا دوليًا أن 68% من حالات التسرب المبكر للوصلات حدثت نتيجةً لإهمال التنظيف قبل اللحام أو استخدام أدوات غير مصنوعة من الفولاذ المقاوم للصدأ.

تتطلب أفضل الممارسات التنظيف الميكانيكي (باستخدام فرشاة سلكية من الفولاذ المقاوم للصدأ أو وسادة كاشطة)، يليه مسح بالمذيبات باستخدام الأسيتون أو كحول الأيزوبروبيل - وليس المذيبات المكلورة - والتحقق من ذلك عن طريق اختبار انقطاع الماء. يجب الحفاظ على خشونة السطح بين 0.4 و1.6 ميكرومتر (Ra) لضمان تثبيت الحشية بشكل مثالي والتحام اللحام.

بالنسبة لفرق المشتريات التي تقوم بتقييم الموردين، تحقق مما إذا كانت بروتوكولات تحضير السطح موثقة وفقًا لمعيار ASTM A967 أو EN 10088-2 - وما إذا كانت سجلات التتبع (مثل تقارير التخميل الخاصة بالدفعة) مصاحبة لكل شحنة.

2. تطبيق عزم الدوران بشكل غير صحيح على الوصلات ذات الحواف

يؤثر عزم ربط مسامير الشفة بشكل مباشر على ضغط الحشية، وتوزيع قوة الإحكام، واستقرار الوصلة على المدى الطويل. يؤدي نقص عزم الربط إلى عدم كفاية تشوه الحشية، مما يُسبب مسارات تسرب دقيقة تحت ضغط التشغيل. أما زيادة عزم الربط فتؤدي إلى تشويه أسطح الشفة، وكسر مادة الحشية (خاصةً مادة PTFE أو الجرافيت المرن)، وتُحدث إجهادًا متبقيًا في أجزاء الأنابيب المجاورة.

تُوفر شركة هونغتنغ فينغدا أنظمة أنابيب فولاذية مقاومة للصدأ ذات حواف، متوافقة مع معيار ASME B16.5 من الفئة 150 إلى 2500. يوصي فريقنا الهندسي بقيم عزم دوران مُعايرة لنوع الحشية، ودرجة البرغي (يُفضل A193 B8M)، ونوع سطح الحافة (RF أو RTJ أو FF). على سبيل المثال، تتطلب حافة ANSI 150 RF مقاس 4 بوصات مع حشية حلزونية من 304/PTFE عزم دوران يتراوح بين 32 و38 قدم-رطل لكل برغي، يُطبق على ثلاث مراحل باستخدام مفتاح عزم دوران مُعاير (بدقة ±5%).

تُظهر عمليات التدقيق الميدانية أن تطبيق عزم الدوران غير المتسق يُمثل 41% من التسريبات المتعلقة بالشفة خلال 12 شهرًا من التشغيل. الخطأ الحرج: تطبيق عزم الدوران بتسلسل تمريرة واحدة بدلًا من الربط بنمط نجمي. يُؤدي ذلك إلى توزيع غير متساوٍ للحمل وانحناء الشفة بما يتجاوز التفاوت المسموح به ±0.15 مم، وهو ما يتجاوز بكثير حدود معيار EN 1514-2.

• استخدم فقط أدوات عزم الدوران المعايرة - والتي يُعاد معايرتها كل 500 دورة أو كل ثلاثة أشهر
• قم بتطبيق عزم الدوران على ثلاث مراحل على الأقل (30% ← 70% ← 100%) وفقًا لنمط ASME PCC-1 الملحق د
• تحقق من توازي الحافة بعد التثبيت: أقصى انحراف ≤ 0.2 مم/م عبر قطر الوجه
• أعد ضبط عزم الدوران بعد 24 ساعة من دورات التبريد والتدفئة (إذا كانت درجة حرارة التشغيل > 80 درجة مئوية)

ينبغي على متخصصي المشتريات إلزام الموردين بتوفير جداول مواصفات عزم الدوران المتوافقة مع مواد الحشيات والمسامير الفعلية، وليس جداول عامة. في شركة هونغتنغ فينغدا، تُشحن جميع مجموعات الفلنجات مزودة ببطاقات عزم دوران مشفرة برمز الاستجابة السريعة (QR) تشير إلى بيانات التعويض البيئي في الوقت الفعلي (درجة الحرارة/الرطوبة).

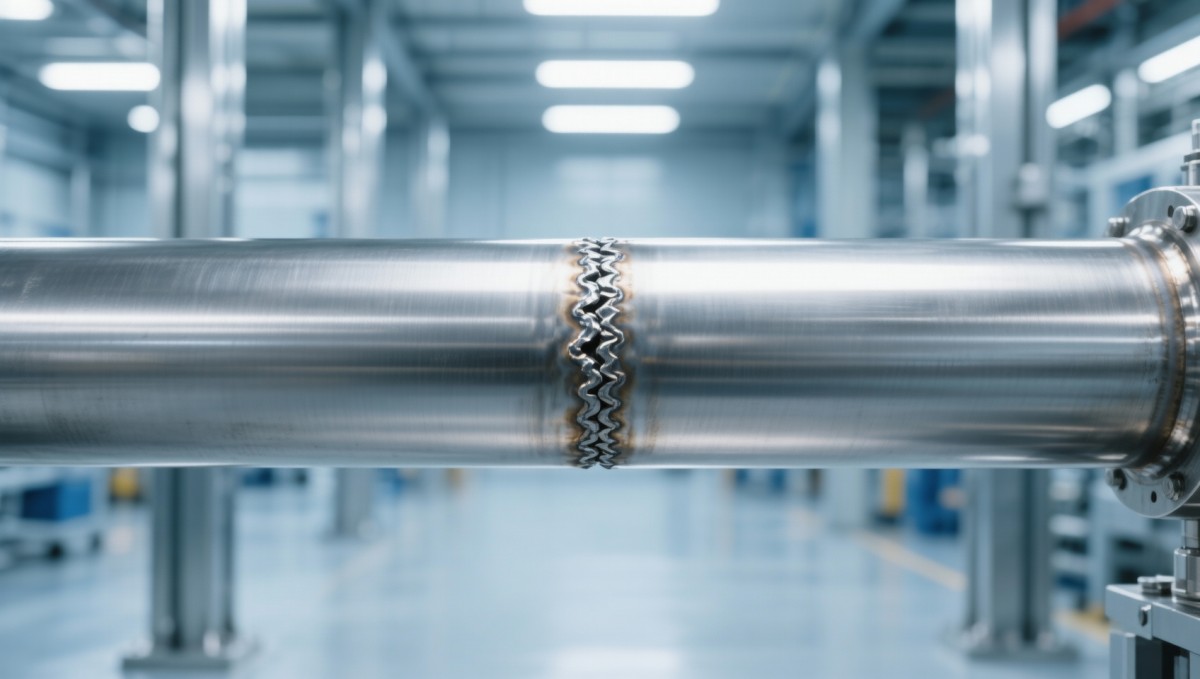

3. عدم المحاذاة أثناء اللحام التناكبي للأنابيب المصنوعة من الفولاذ المقاوم للصدأ

يُعرَّف عدم محاذاة الأنابيب بأنه انحراف محوري أو زاوي يتجاوز الحدود المسموح بها، مما يُؤدي إلى تكوين مناطق تركيز إجهاد عند جذر اللحام. حتى الانحراف الطفيف (≥1.5 مم انحراف أو >1.5 درجة زاوية) يُقلل من عمر الإجهاد بنسبة تصل إلى 70%، ويزيد من قابلية التآكل بين الحبيبات نتيجةً لعدم انتظام الحرارة المُدخلة وعدم اكتمال الانصهار.

يتم تصنيع أنابيبنا المصنوعة من الفولاذ المقاوم للصدأ 304L وفقًا لمعيار ASTM A312، مع تفاوت في سمك الجدار بنسبة ±12.5% وتفاوت في القطر الخارجي بنسبة ±0.75 مم. ومع ذلك، غالبًا ما تُؤدي عمليات القطع والتركيب الميدانية إلى انحرافات تراكمية. وقد وجدت دراسة أُجريت على 12 منصة بحرية أن 53% من حالات فشل اللحام ناتجة عن عدم محاذاة غير صحيحة في تجويف جذر اللحام، وليس عن جودة معدن الحشو.

يكمن الحل في استخدام تجهيزات دقيقة. استخدم مشابك محاذاة داخلية مصممة لتحمل ضغط تشغيل لا يقل عن 1.5 ضعف، وتحقق من المحاذاة باستخدام جهاز تتبع ليزري أو ميزان رقمي قبل التثبيت. بالنسبة للأنابيب التي يبلغ قطرها الاسمي 6 بوصات أو أكبر، قم بإجراء اختبار إشعاعي كامل (RT) أو اختبار بالموجات فوق الصوتية بتقنية المصفوفة المرحلية (PAUT) وفقًا لمعيار ASTM E273/E2698، وليس مجرد فحص بصري.

يجب على مديري المشاريع فرض فحوصات المحاذاة قبل اللحام كنقطة توقف إلزامية في سير عمل ضمان الجودة/مراقبة الجودة - موثقة بصور مؤرخة وتوقيع المفتش.

4. اختيار وتركيب الحشية بشكل غير صحيح

الحشيات ليست مكونات عامة، بل يجب أن تتناسب مع وسط الخدمة، ونطاق درجة الحرارة، وفئة الضغط، ونوع سطح الفلنجة. استخدام الحشيات غير المعدنية القياسية (مثل المطاط أو الأسبستوس المضغوط) مع أنابيب الفولاذ المقاوم للصدأ 304L في بيئات قلوية أو ذات درجات حرارة عالية يؤدي إلى انزلاق سريع، وتمدد زاحف، وفشل كارثي في منع التسرب.

تُقدّم شركة هونغتنغ فينغدا حلولاً هندسية مُصممة خصيصاً للحشيات، مُعتمدة للتوافق مع أنظمة أنابيب الفولاذ المقاوم للصدأ لدينا، بما في ذلك الحشيات الحلزونية المصنوعة من الفولاذ المقاوم للصدأ 316/الجرافيت المُوسّع (المُصنّفة حتى 500 درجة مئوية)، والحشيات المُغلّفة بمادة PTFE (للأحماض القوية)، والحشيات المُغلّفة بالمعدن والمرنة المصنوعة من الجرافيت (ASME B16.20 الفئة 150-2500). لكل نوع من أنواع الحشيات حدود مُحدّدة للتشوّه الدائم: الحشيات الحلزونية تتحمّل تشوّهاً دائماً بنسبة ≤15%، والحشيات المُغلّفة بمادة PTFE تتحمّل تشوّهاً دائماً بنسبة ≤8%.

خطأ جسيم: تركيب الحشيات دون التحقق من استواء سطح الشفة. يسمح معيار EN 1514-2 بانحراف لا يتجاوز 0.05 مم على طول 25 مم. ومع ذلك، تُظهر القياسات الميدانية أن 39% من الشفاه المتسربة تتجاوز هذا الحد بمقدار 2-5 أضعاف، مما يتسبب في تحميل غير متساوٍ للحشية ومسارات تسرب موضعية غير مرئية أثناء اختبار الضغط الهيدروليكي.

دليل سريع لتوافق الحشيات

• مياه البحر الغنية بالكلوريد: ملفوف حلزونياً من الفولاذ المقاوم للصدأ 316/الجرافيت الموسع (بحد أدنى سمك 3.2 مم)
• مادة صيدلانية عالية النقاء: جرافيت مرن مغلف بمادة PTFE (معتمد من الفئة السادسة وفقًا لمعايير دستور الأدوية الأمريكي)
• بخار عالي الحرارة (>300 درجة مئوية): جرافيت مغلف بالمعدن (حلقة خارجية من إنكونيل 625)
• الصودا الكاوية (50% عند 85 درجة مئوية): مطاط صناعي مقوى بألياف غير الأسبستوس (ASTM F104 النوع 3B)

ينبغي على فرق المشتريات أن تفرض شهادات مواد الحشيات (مثل تقارير اختبار EN 1514-2) وأن تطلب تدريبًا على التركيب من قبل المورد لأطقم الموقع - مما يقلل من التسريبات المتعلقة بالحشيات بنسبة تصل إلى 62٪ (وفقًا لقاعدة بيانات مشروع Hongteng Fengda 2022).

5. إهمال تعويض التمدد الحراري في التشغيلات الطويلة

يتمدد الفولاذ المقاوم للصدأ بمعدل 17.3 ميكرومتر/متر·درجة مئوية تقريبًا، أي ما يقارب ضعف معدل تمدد الفولاذ الكربوني. ويؤدي التمدد الحراري غير المُعاوَض في أنظمة الأنابيب الثابتة إلى توليد قوى محورية تتجاوز 250 كيلو نيوتن لكل متر من طول الأنبوب عند فرق درجة حرارة 100 درجة مئوية. وتتسبب هذه القوى في تشوه الحواف، وتصدع اللحامات، وإزاحة الدعامات، مما يُنشئ مسارات تسرب ثانوية بعيدة عن الوصلات الأصلية.

تتطلب الممارسات القياسية للأنابيب التي يزيد طولها عن 15 مترًا استخدام حلقات التمدد أو المنافيخ أو المراسي الموجهة. ومع ذلك، أفاد 74% من مهندسي الصيانة الذين شملهم الاستطلاع برؤية أنابيب من الفولاذ المقاوم للصدأ 304L غير مدعومة يزيد طولها عن 30 مترًا مثبتة في أنظمة التكييف والتهوية أو خطوط المعالجة، وغالبًا ما يُبرر ذلك بانخفاض درجة حرارة التشغيل. إلا أن التغيرات في درجات الحرارة المحيطة وحدها (مثل فرق درجة الحرارة بين النهار والليل في الصحراء ΔT = 45 درجة مئوية) تُحدث إجهادًا كافيًا لتجاوز مقاومة الخضوع للفولاذ المقاوم للصدأ 304L (205 ميجا باسكال) في الأجزاء المقيدة.

توفر شركة Hongteng Fengda تصميمات دعم هندسية مع حسابات تباعد المرساة وفقًا للملحق X من معيار ASME B31.3. على سبيل المثال، يتطلب أنبوب بقطر خارجي 100 مم وجدار 5 مم عند درجة حرارة محيطة 60 درجة مئوية مرساة ثابتة كل 22 مترًا وموجهات اتجاهية كل 7 أمتار - بنصف قطر حلقة ≥ 12 × القطر الخارجي للأنبوب.

قائمة التحقق من تخفيف التمدد الحراري

1. احسب التمدد المتوقع: ΔL = α × L × ΔT (α = 17.3 × 10⁻⁶ /°C لـ 304L)
2. اختر طريقة التعويض: حلقة U (نصف القطر الأدنى = 12×OD)، حلقة Ω (نصف القطر = 6×OD)، أو منفاخ محوري (بحد أقصى شوط 25 مم)
3. تحقق من تصميم المرساة: المراسي الثابتة تقاوم قوة الدفع الكاملة؛ المراسي المنزلقة تسمح بالحركة المحورية فقط
4. قم بالتركيب في ظروف درجة حرارة متوسطة (وليس في أبرد/أحرّ درجات الحرارة المحيطة)

ينبغي على صانعي القرارات المالية مراعاة تكلفة دورة الحياة: فإضافة إدارة التوسع المناسبة تزيد التكلفة الأولية بنسبة 3-5% تقريبًا، ولكنها تقلل من عمليات الإغلاق غير المجدولة بنسبة 89% على مدى 10 سنوات - استنادًا إلى 32 عملية تدقيق للمرافق في جميع أنحاء جنوب شرق آسيا والشرق الأوسط.

الخلاصة: منع التسريبات من خلال الدقة، وليس الافتراضات

نادراً ما يكون سبب تسرب المياه في وصلات الأنابيب المصنوعة من الفولاذ المقاوم للصدأ هو عطل في المادة نفسها، بل غالباً ما يكون نتيجة خلل في إجراءات التركيب. بدءاً من تجهيز السطح وصولاً إلى التثبيت الحراري، يمثل كل خطأ من الأخطاء الخمسة المذكورة هنا خطراً قابلاً للقياس والوقاية، وله تبعات مالية وأمنية محددة.

بصفتها شركة مصنعة للهياكل الفولاذية تخدم الأسواق العالمية منذ عام 2008، تُدمج هونغتنغ فينغدا أفضل الممارسات في مواصفات منتجاتها ووثائقها الفنية وخدمات الدعم الميداني. يوفر أنبوب الفولاذ المقاوم للصدأ 304L أداءً فائقًا منخفض الكربون، ولكن لا يُمكن استغلال كامل إمكاناته إلا عند تركيبه بنفس الدقة.

سواء كنت تُحدد مواصفات محطة طاقة جديدة في ألمانيا، أو تُجري تحديثات على مصفاة نفط في المملكة العربية السعودية، أو تبحث عن حلول بناء معيارية في كندا، فتعاون مع مورد يُؤكد صحة بروتوكولات التركيب، وليس مجرد شهادات المصنع. تواصل مع شركة هونغتنغ فينغدا اليوم للحصول على إرشادات مُخصصة لسلامة الوصلات، أو دورات تدريبية في الموقع، أو مراجعة هندسية خاصة بمشروعك.
