عند مقارنة قوة عارضة I مقابل عارضة H في الهياكل ذات البحور الطويلة، فإن الإجابة المختصرة هي: كلما زاد طول البحر، أصبح الأداء العام للعارضة يعتمد بدرجة أقل على اسم المقطع وبدرجة أكبر على معامل المقطع، وعزم القصور الذاتي، ونِسَب الجناح/الجسم، والاستقرار الجانبي، وتصميم الوصلات. في العديد من تطبيقات البحور الطويلة العملية، غالبًا ما تُفضَّل عوارض H لأن أجنحتها الأعرض وهندستها الأكثر توازنًا توفر عادةً توزيعًا أفضل للأحمال واستقرارًا أعلى. ومع ذلك، فهذا لا يعني أن عارضة I أضعف دائمًا. فالاختيار الصحيح يعتمد على نوع الحمل، والبحر، وحالة الإسناد، وطريقة التصنيع، والميزانية.
بالنسبة للمهندسين، والمشترين، ومديري المشاريع، وفرق توريد الفولاذ، تكتسب هذه المسألة أهميتها لأن الاختيار السيئ للعارضة في البحور الطويلة قد يؤدي إلى ترخيم مفرط، واهتزاز، وزيادة استهلاك الفولاذ، وصعوبة التركيب، أو تكلفة غير ضرورية. يوضح هذا الدليل ما الذي يتغير فعلاً عندما يزداد البحر طولًا وكيفية تقييم قوة عارضة I مقابل عارضة H بطريقة عملية.
ما العوامل الأكثر أهمية عندما يزداد طول البحر؟
مع زيادة طول البحر، يتغير تحدي التصميم. ففي البحور القصيرة، يمكن للعديد من مقاطع العوارض أن تفي بمتطلبات القوة الأساسية دون صعوبة كبيرة. أما في البحور الطويلة، فتصبح عدة مسائل أكثر أهمية في الوقت نفسه:
- يرتفع عزم الانحناء بشكل ملحوظ، مما يزيد من الطلب على قدرة المقطع.
- يصبح الترخيم عامل تحكم رئيسيًا، وأحيانًا يكون أكثر أهمية من القوة القصوى.
- يزداد خطر الانبعاج الجانبي-الالتوائي، خاصةً للأعضاء النحيفة التي لا تتمتع بتقييد كافٍ.
- تزداد أهمية الوزن الذاتي، لأن العوارض الأثقل تضيف حملًا إلى الهيكل نفسه.
- تصبح متطلبات الوصلات والتركيب أكثر تعقيدًا، مما يؤثر في التكلفة الإجمالية للمشروع والجدول الزمني.
ولهذا السبب، لا يكون السؤال ببساطة "أيّهما أقوى؟" بل بالأحرى "أي مقطع يحقق أداءً أفضل وكفاءة أعلى عبر البحر المطلوب في ظل ظروف المشروع الفعلية؟"

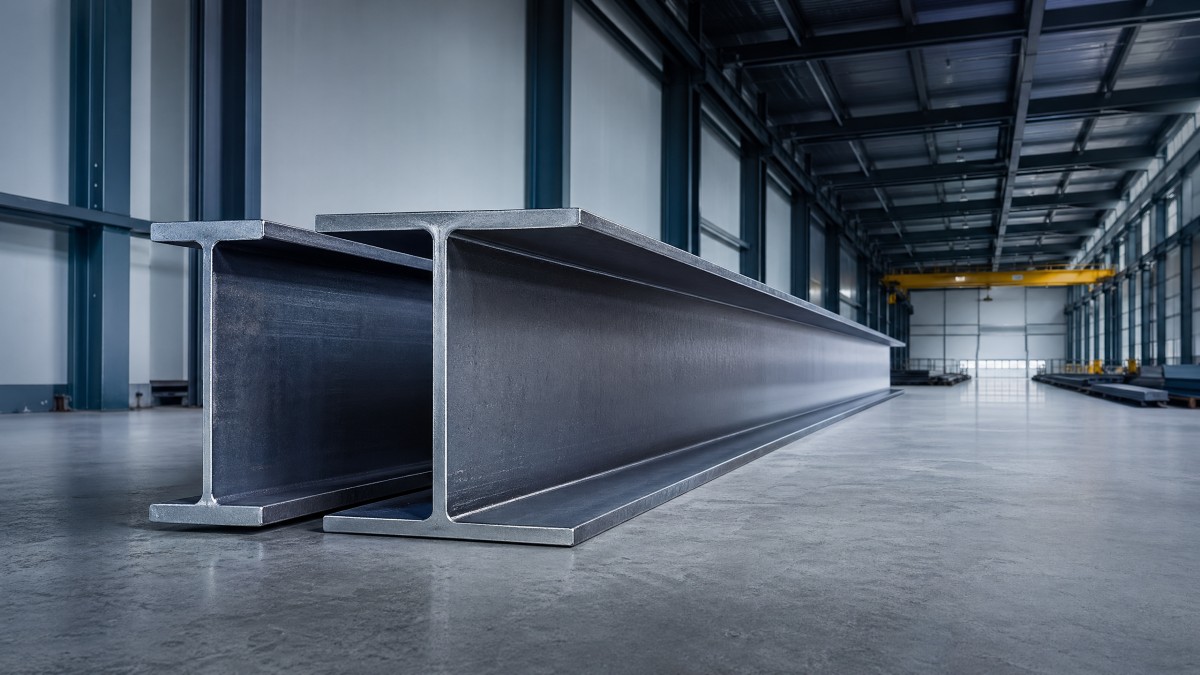

عارضة I مقابل عارضة H: ما الفرق الإنشائي العملي؟
في العديد من الأسواق، تُستخدم هذه المصطلحات أحيانًا بشكل فضفاض، ولكن في النقاش الإنشائي العملي:
- عوارض I غالبًا ما تكون لها أجنحة أضيق وجسم أعلى نسبيًا.
- عوارض H تكون عادةً ذات أجنحة أعرض، وسماكة جناح أكبر، ومقطع عرضي أقرب إلى الشكل المتوازن.
هذا الاختلاف مهم لأن قوة العارضة في البحور الطويلة ترتبط ارتباطًا وثيقًا بكيفية توزيع الفولاذ بعيدًا عن المحور المتعادل. فالأجنحة الأعرض والأكثر سماكة تُحسِّن عمومًا مقاومة الانحناء وقد تساعد في الاستقرار تحت بعض ظروف التحميل. وهذا أحد الأسباب التي تجعل عوارض H تُختار عادةً للأعمدة، وعوارض النقل، والمنصات الثقيلة، والمباني الصناعية، والأطر الإنشائية ذات البحور الأكبر.
وعلى النقيض من ذلك، قد تظل بعض عوارض I فعّالة عندما يكون التحميل متوسطًا، أو يكون البحر مضبوطًا، أو يكون تقليل الوزن مهمًا. لذلك يجب أن تستند المقارنة إلى خصائص المقطع لا إلى مسميات الأشكال وحدها.
أيّهما يكون عادةً أفضل لقوة البحور الطويلة؟
بالنسبة للبحور الأطول،غالبًا ما تكون عوارض H هي الخيار الأكثر ملاءمة لأنها توفر عادةً:
- عزم قصور ذاتي أعلى ضمن نطاق التطبيق المعني
- دعمًا أفضل للأجنحة ضد إجهادات الانحناء
- استقرارًا عامًا محسّنًا في العديد من الترتيبات الإنشائية
- ملاءمة جيدة للأحمال الثقيلة والإطارات الإنشائية الكبيرة للمباني
لكن يجب فهم هذا بشكل صحيح. فليست عوارض H أقوى تلقائيًا في كل حالة. إذ يمكن لعارضة I مُحددة المقاس بشكل صحيح أن تتفوق على عارضة H أصغر إذا كانت خصائص مقطعها أكثر توافقًا مع متطلبات التصميم. وما يتطلبه تصميم البحور الطويلة حقًا هو توفر ما يكفي من:
- معامل المقطع لقوة الانحناء
- عزم القصور الذاتي للصلابة والتحكم في الترخيم
- مقاومة الالتواء للاستقرار
- مقاومة الانبعاج الموضعي في عناصر الجناح والجسم
لذلك إذا تمت مقارنة مقطعين، فيجب على المهندسين الرجوع إلى جداول المقاطع الفعلية، وليس فقط إلى ما إذا كان المنتج يسمى عارضة I أو عارضة H.
لماذا يصبح الترخيم غالبًا أكثر أهمية من القوة البحتة
يركز العديد من المشترين وصنّاع القرار غير الفنيين أولًا على قدرة التحمل، ولكن في البحور الطويلة،قد يصبح الترخيم هو المعيار الحاكم. فقد تكون العارضة قوية بما يكفي لتجنب الفشل، ومع ذلك تنحني أكثر من اللازم بالنسبة لمتطلبات القابلية للخدمة.
يمكن أن يسبب الترخيم المفرط:
- اهتزاز الأرضيات وضعف راحة المستخدم
- تشققات في التشطيبات أو الجدران
- مشكلات تجمع المياه على الأسقف
- اختلال محاذاة العناصر المتصلة
- انخفاض الثقة في الجودة الإنشائية
وهنا غالبًا ما تُظهر عوارض H ميزة في المشاريع العملية، لأن هندستها يمكن أن تساعد في تحقيق صلابة أفضل للبحور الأطول. ففي المستودعات، والمظلات الصناعية، والطوابق الوسطية، ومنصات دعم المعدات، تكون الصلابة غالبًا بنفس أهمية القوة الاسمية.
ما الذي ينبغي على المهندسين والمشترين مقارنته بدلًا من شكل العارضة فقط
إذا كان فريقك يقيّم عضوًا فولاذيًا لبحر طويل، فهذه هي نقاط المقارنة الرئيسية:
- طول البحر
كلما زاد البحر، أمكن للفروق الصغيرة في صلابة المقطع أن تُحدث تأثيرًا كبيرًا. - نوع الحمل
تؤثر الأحمال الموزعة بانتظام، والأحمال المركزة، وأحمال المعدات المتحركة، والأحمال الديناميكية في اختيار المقطع بطرق مختلفة. - ظروف الإسناد
تتصرف العوارض بسيطة الإسناد والعوارض المستمرة بشكل مختلف تحت التحميل نفسه. - الطول غير المدعم
تزيد الأطوال غير المدعمة الأطول من خطر الانبعاج. - حد الترخيم
قد تتحكم حدود القابلية للخدمة في اختيار المقطع قبل أن تفعل ذلك القوة. - متطلبات التصنيع والوصلات
قد تُحسِّن المقاطع الأكبر الأداء، لكنها تضيف تعقيدًا في المناولة، واللحام، والنقل. - إجمالي تكلفة التركيب
ليست أرخص المقاطع لكل طن دائمًا هي الحل الأقل تكلفة للمشروع.
وبالنسبة لفرق المشاريع التي تقوم بتوريد المواد ذات الصلة، فإن المتانة مهمة أيضًا. ففي الأعضاء الإنشائية الثانوية، وأنظمة التكسية، والمدادات، ودعم الأسطح المعدنية، والملحقات المُصنَّعة، يمكن أن تؤثر الحماية من التآكل بقوة في تكلفة الصيانة والعمر الخدمي. وفي مثل هذه الحالات، تُستخدم مواد مثل لفائف الصلب المجلفن على نطاق واسع في المقاطع المشكلة على البارد، والأسقف، وأنظمة الجدران، والمكونات المخصصة حيث تساعد طبقة الزنك على حماية سطح الفولاذ. وتشمل الدرجات الشائعة DX51D+Z، وSGCC، وS350GD+Z، بسماكات من 0.12mm إلى 3.5mm وخيارات طلاء زنك مثل 60-275g/m²، وذلك حسب البيئة والتطبيق.
متى قد تظل عارضة I هي الاختيار الصحيح
حتى في المشاريع التي تناقش البحور الطويلة، قد تظل عوارض I منطقية عندما:
- يكون البحر متوسطًا وليس كبيرًا جدًا
- يكون التحميل خفيفًا نسبيًا
- يتم توفير التقييد الجانبي بشكل جيد
- يعطي التصميم الأولوية للتوافر أو التوافق مع هيكل قائم
- يتحقق المهندس من كفاية الصلابة والاستقرار من خلال الحسابات
وفي بعض أسواق التوريد، قد تكون بعض مقاسات عوارض I أسهل أيضًا في التوريد السريع، مما قد يدعم المشاريع الحساسة للجدول الزمني. وبالنسبة لفرق المشتريات، فهذا يعني أنه ينبغي موازنة الكفاءة الإنشائية مع مدة التوريد، وتكلفة الشحن، وتوافر المعايير الإقليمية، وعملية التصنيع.
كيفية اتخاذ قرار أفضل للمشاريع الفعلية
إذا كنت تختار بين عارضة I وH لبحر أطول، فإن عملية اتخاذ القرار العملية هي:
- تحديد البحر الفعلي، وحالة الإسناد، وحالة الحمل بوضوح.
- التحقق من كل من القوة القصوى وترخيم القابلية للخدمة.
- مراجعة الاستقرار الجانبي والحاجة إلى التدعيم.
- مقارنة خصائص المقطع، وليس أسماء المقاطع فقط.
- مراعاة قيود التصنيع، والنقل، والتركيب.
- تقييم تكلفة دورة الحياة، وليس وزن الفولاذ فقط.
- تأكيد الامتثال للمعايير المطلوبة مثل ASTM، أو EN، أو JIS، أو GB.
وبالنسبة للمشترين والمقيّمين التجاريين، فإن طلب بيانات المقطع، وشهادات المصنع، والتحكم في التفاوتات، والامتثال للمعايير من الموردين أمر أساسي. وينبغي أن يكون مُصنّع الفولاذ الإنشائي الموثوق قادرًا على دعم ليس فقط توريد المنتج، بل أيضًا مطابقة المواصفات، واتساق الجودة، والإنتاج المخصص عند الحاجة.
الخلاصة النهائية حول قوة عارضة I مقابل عارضة H في البحور الطويلة
عندما يزداد طول البحر، تصبح المقارنة بين قوة عارضة I مقابل عارضة H مسألة أداء، وليست مجرد مسألة شكل. ففي العديد من تطبيقات البحور الطويلة، غالبًا ما تُفضَّل عوارض H لأنها توفر عادةً كفاءة أفضل في الانحناء، وصلابة أعلى، واستقرارًا أفضل. لكن الإجابة الصحيحة تعتمد دائمًا على خصائص المقطع الفعلية، وظروف التصميم الإنشائي، وأولويات المشروع.
إذا كنت بحاجة إلى قاعدة عامة بسيطة، فاستخدم هذه: بالنسبة للبحور الأطول والأحمال الأثقل، تكون عوارض H في الغالب نقطة انطلاق أكثر أمانًا وأكثر عملية؛ أما بالنسبة للتطبيقات الأخف أو الأكثر تقييدًا، فقد تظل عارضة I المختارة بشكل صحيح مناسبة تمامًا.
أفضل قرار ينتج عن التحقق من القوة، والترخيم، والاستقرار، والتصنيع، والقيمة الإجمالية للمشروع معًا. وهذا النهج يقلل من مخاطر التصميم، ويضبط التكلفة، ويؤدي إلى هيكل أكثر موثوقية على المدى الطويل.
