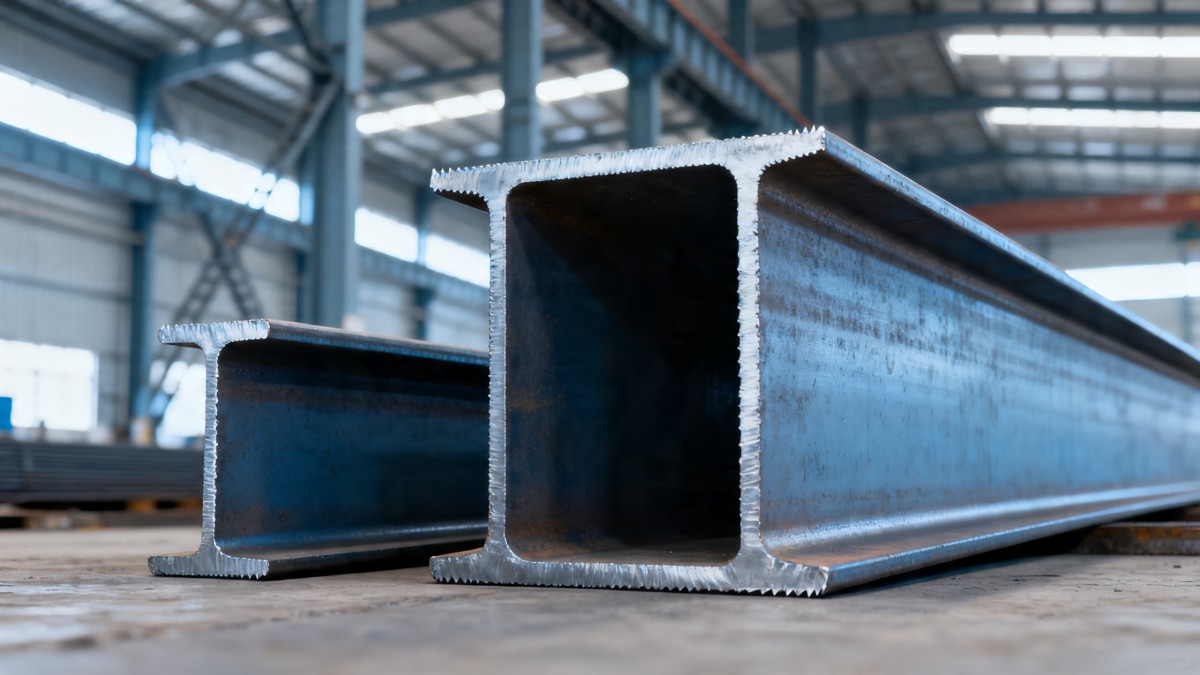

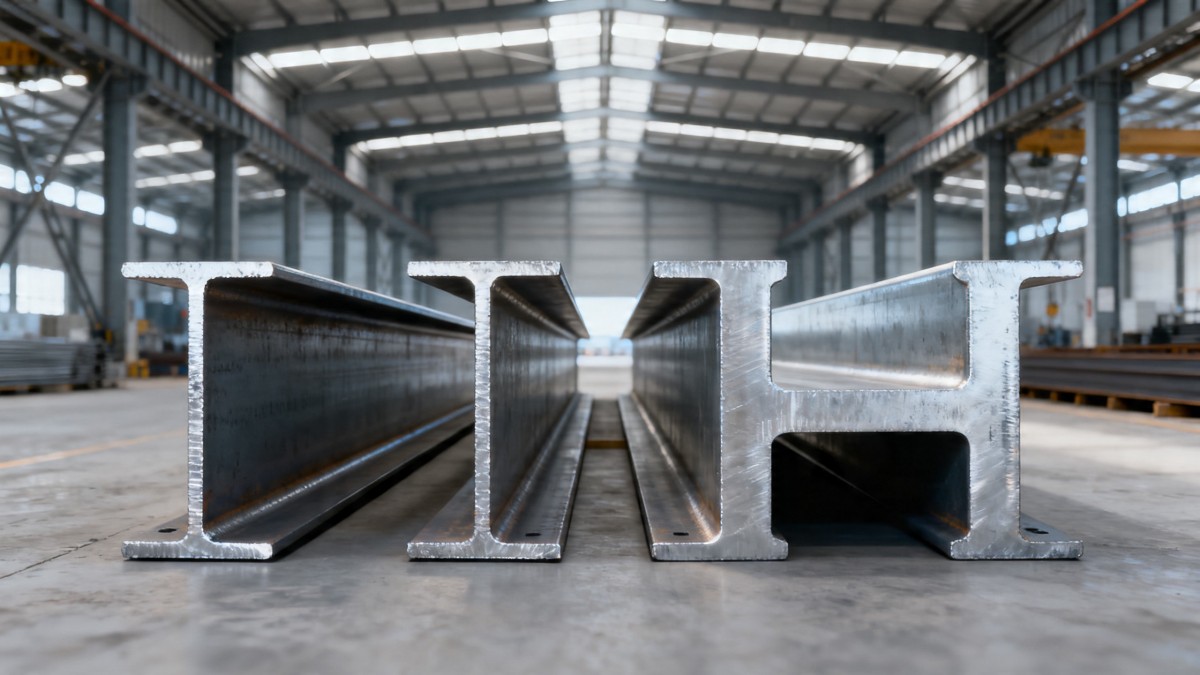

عند مقارنة قوة I beam مقابل H beam، فإن السؤال الرئيسي هو كيفية أداء كل مقطع تحت الانحناء، وتوزيع الأحمال، والمتطلبات الإنشائية. بالنسبة للمهندسين والمشترين ومديري المشاريع، فإن فهم الاختلافات في الشكل والوزن والتطبيق يمكن أن يحسن اختيار المواد، والتحكم في التكاليف، والسلامة. يوضح هذا الدليل أي عارضة تتعامل مع الانحناء بشكل أفضل وكيفية اختيار العارضة الفولاذية المناسبة لمشاريع البناء والمشاريع الصناعية.
ما الذي يغيّر فعلاً قوة الانحناء عند اختيار I beam مقابل H beam؟
في التصميم الفولاذي العملي، لا تُحدَّد قوة الانحناء بالاسم وحده. إن الفرق الحقيقي بين I beam و H beam يأتي من هندسة المقطع، وعرض الجناح، وسماكة الجِسْر، ودرجة الفولاذ، وطول البحر، وحالة الإسناد. قد تبدو عارضتان متشابهتين في الكتالوج، لكن مقاومتهما للانحناء قد تختلف بشكل كبير بمجرد مقارنة معامل المقطع وعزم القصور الذاتي.
كقاعدة عامة، تؤدي H beams عادةً بشكل أفضل تحت أحمال الانحناء الثقيلة لأنها تمتلك أجنحة أعرض ومقطعًا عرضيًا أكثر توازنًا. وهذا يسمح بتوزيع المادة بعيدًا أكثر عن المحور المتعادل، مما يحسن مقاومة الانحناء. في العديد من الإطارات الإنشائية، والمنصات الصناعية، والهياكل الناقلة، تجعل هذه الهندسة الأعرض H beams خيارًا أقوى للبحور الطويلة والتطبيقات ذات الأحمال العالية.
لا تزال I beams ذات قيمة. فهي غالبًا ما تكون فعالة في الأنظمة الإنشائية الأخف، والتأطير الثانوي، والمشاريع التي يكون فيها التحكم في الوزن مهمًا. بالنسبة للبحور القصيرة إلى المتوسطة، وخاصة عندما تكون مستويات الأحمال معتدلة، يمكن أن توفر I beam قوة كافية مع استخدام أقل للمواد. تعتمد الإجابة الصحيحة على ما إذا كانت العارضة مصممة للانحناء الرئيسي، أو للأحمال المركبة، أو ببساطة كدعم اقتصادي.
بالنسبة لفرق المشتريات والمراجعين الفنيين، فإن أول 3 نقاط تحقق بسيطة: تأكيد اتجاه الحمل، والتحقق من نطاق البحر، ومقارنة خصائص المقطع بدلًا من الاعتماد على تسميات الشكل. في العديد من مشاريع التصدير، يجب أن يتوافق اختيار العارضة أيضًا مع أنظمة الأبعاد ASTM و EN و JIS أو GB، لذا فإن التحويل بين المعايير غالبًا ما يكون جزءًا من عملية اتخاذ القرار.
لماذا يهم الشكل تحت الانحناء
عندما تنحني العارضة، يدخل الجزء العلوي في الضغط ويدخل الجزء السفلي في الشد. وكلما تم وضع فولاذ أكثر بعيدًا عن خط المركز، زادت قدرة العارضة على مقاومة نمط الإجهاد هذا. ولهذا السبب يؤثر عرض الجناح وسماكة الجناح بقوة في الأداء. توفر H beams عمومًا مقطع انحناء أكبر لأن كلا الجناحين أعرض وأكثر متانة.
يساعد الجِسْر بشكل أساسي في نقل القص، بينما تحمل الأجنحة جزءًا كبيرًا من إجهاد الانحناء. إذا كان المشروع يتضمن عزوم انحناء عالية عبر بحور 6–12 مترًا أو أكثر، فإن الأجنحة الأعرض غالبًا ما تصبح أكثر قيمة من المقطع الضيق. وهذا مهم بشكل خاص في المستودعات، ودعامات المعدات، والطوابق الوسيطة، وبوابات المباني الفولاذية حيث تكون تركيبات الأحمال المنتظمة والأحمال المركزة شائعة.
العوامل الرئيسية التي يجب على المهندسين والمشترين مقارنتها
- معامل المقطع: مؤشر مباشر على مدى قدرة العارضة على تحمل إجهاد الانحناء تحت عزم معين.
- عزم القصور الذاتي: عامل حاسم للتحكم في الترخيم، خاصة عبر البحور التي تزيد عن 5–8 أمتار.
- هندسة الجناح: الأجنحة الأعرض والأكثر سماكة تحسن عادةً مقاومة الانحناء والثبات.
- تأثير الوزن الذاتي والتصنيع: قد تقلل المقاطع الأخف التكلفة، وحمولة النقل، وتعقيد الوصلات.
يلخص الجدول أدناه الاختلافات الأكثر ارتباطًا بالقرار للمستخدمين الذين يقارنون قوة I beam مقابل H beam في مواقف الشراء والتصميم الفعلية.
توضح هذه المقارنة سبب تفضيل العديد من المهندسين لـ H beams عندما يكون الانحناء هو عامل التصميم الحاكم. ومع ذلك، فإن أقوى مقطع على الورق ليس دائمًا أفضل خيار تجاري. يجب أيضًا مراعاة تكلفة المواد، وتصميم الوصلات، ومتطلبات الطلاء، ومدة التسليم قبل الموافقة النهائية.
أيّهما يتعامل مع الانحناء بشكل أفضل في التطبيقات الإنشائية الفعلية؟
إذا كان السؤال يقتصر على أداء الانحناء وحده، فإن H beams عادةً ما تتعامل مع الانحناء بشكل أفضل من I beams ذات العمق المماثل لأن ترتيب الأجنحة يمنحها سعة انحناء أكبر. ويظهر ذلك بشكل أوضح في الهياكل ذات الأحمال الحية العالية، أو أحمال الماكينات، أو البحور الطويلة غير المدعومة. في هذه الحالات، يمكن أن تساعد الصلابة الأفضل أيضًا في تقليل الهبوط المرئي ومخاوف الاهتزاز.
ومع ذلك، يعتمد الأداء الفعلي للعارضة على بيانات التصميم. يمكن أن تتفوق I beam الأعمق على H beam أصغر إذا كان معامل مقطعها أعلى. ولهذا السبب يجب على المشترين الإنشائيين طلب جداول خصائص المقطع وعدم المقارنة فقط بالارتفاع الاسمي. فقد لا يقدم مقطع 200 mm ومقطع 200 mm من معايير مختلفة السلوك نفسه في الانحناء على الإطلاق.
في البناء الصناعي والتجاري، غالبًا ما يتبع اختيار العارضة تقييمًا من 4 أجزاء: حمل التصميم، وطول البحر، وحد الترخيم، وطريقة التصنيع. على سبيل المثال، إذا كان الطابق الوسيط في مستودع يتطلب تحكمًا صارمًا في الترخيم تحت أحمال متكررة، فقد يفضل المهندس H beam. وإذا كانت هناك حاجة إلى عنصر ثانوي أخف لبحر أقصر، فقد تكون I beam أكثر كفاءة من حيث التكلفة دون المساس بالسلامة.
يحتاج المشترون أيضًا إلى مراعاة النقل والتركيب. يمكن أن تزيد H beams الأثقل من متطلبات الرافعة وتكلفة الشحن، خاصة في شحنات التصدير. ولكن إذا أدى اختيار عارضة ذات أداء غير كافٍ إلى مقويات إضافية، أو مزيد من الدعامات، أو صفائح وصلات أكثر سماكة، فقد تختفي الوفورات الظاهرة بسرعة أثناء التصنيع والتركيب.
حكم قائم على التطبيق لاختيار العارضة
غالبًا ما تكون أفضل عارضة هي التي توازن بين الأداء الإنشائي واقتصاديات المشروع. عمليًا، تنقسم المشاريع إلى 3 مجموعات رئيسية: التأطير الخفيف، والهياكل الإنشائية متوسطة الخدمة، والأنظمة الصناعية الثقيلة. وتمنح كل مجموعة أهمية مختلفة للوزن، والصلابة، ومقاومة الانبعاج الموضعي، وكفاءة التركيب.
بالنسبة لمصنعي ومصدري الفولاذ، فإن هذا التمييز مهم لأن المشترين العالميين غالبًا لا يحتاجون فقط إلى عوارض قياسية، بل أيضًا إلى دعم المعالجة مثل القص، وتثقيب الثقوب، والتحضير للحام، أو التجميعات الإنشائية المعتمدة على OEM. إن مواءمة نوع العارضة مع مسار التصنيع يمكن أن تقصر دورات المشتريات بمقدار 7–15 يومًا في بعض جداول المشاريع مقارنة بإعادة اختيار المواد بعد مراجعة التصميم.
أين يكون كل نوع من العوارض أكثر عملية عادةً
- I beam: غالبًا ما تكون عملية للأحمال المتوسطة، والبحور الأقصر، وأعضاء الدعم الثانوية، والمشاريع التي يكون فيها تقليل الحمل الميت مفيدًا.
- H beam: غالبًا ما تُفضَّل للعوارض الرئيسية، وأنظمة الأعمدة، والمنشآت الصناعية، ومداخل الجسور، وهياكل دعم المعدات ذات عزوم الانحناء الأكبر.
- كلاهما يمكن أن ينجح: عندما يمتلك فريق التصميم بيانات تحميل دقيقة ويمكنه مقارنة خصائص المقطع عبر مواصفات ASTM أو EN أو JIS أو GB.
يساعد الجدول التالي فرق المشاريع على مقارنة اختيار العارضة وفقًا لظروف الاستخدام النموذجية بدلًا من الشكل وحده.
في اجتماعات مراجعة التصميم، يمكن لهذا الجدول تقصير النقاش من خلال نقل الحوار من الأسماء إلى الأداء الفعلي. كما يساعد فرق التمويل والمشتريات على فهم سبب إمكانية أن يؤدي السعر الأعلى للوحدة لقسم معين إلى خفض التكلفة الإجمالية المركبة.
ما الذي يجب على المشترين والمهندسين ومديري المشاريع التحقق منه قبل الطلب؟
نادرًا ما يكون القرار الصحيح بشأن العارضة مجرد مسألة هندسية. بل هو أيضًا مسألة سلسلة توريد. يحتاج المشترون إلى التحقق من الأبعاد، والسماحات، ودرجة الفولاذ، واحتياجات الطلاء، وجاهزية التصنيع، والمعايير المطبقة. في شراء الفولاذ الموجه للتصدير، تمنع 5 فحوصات رئيسية عادةً أكثر المشكلات شيوعًا: تكافؤ المقطع، ومواءمة متطلبات الحمل، والامتثال للمعايير، ونطاق المعالجة، وجدول التسليم.
هنا تبرز أهمية العمل مع مصنع فولاذ إنشائي ذي خبرة. توفر Hongteng Fengda منتجات الفولاذ الإنشائي بما في ذلك angle steel و channel steel و steel beams و cold formed steel profiles ومكونات الفولاذ الإنشائي المخصصة. وبالنسبة للمشاريع الخارجية، فهذا يعني أن موردًا واحدًا يمكنه غالبًا دعم كل من توريد العوارض القياسية والمعالجة المنسقة المعتمدة على OEM وفقًا للمتطلبات ذات الصلة بـ ASTM أو EN أو JIS أو GB.
يجب على فرق المشتريات أيضًا النظر إلى ما هو أبعد من العارضة نفسها. فغالبًا ما تحتاج مشاريع البناء والمشاريع الصناعية إلى مكونات ذات صلة بالرفع، أو التعليق، أو مناولة الأحمال. في بعض حزم المشاريع، يشتري المشترون العوارض مع أنظمة wire rope للرافعات، والمصاعد، والحفر، أو التطبيقات المرتبطة بالقطاع البحري. وعندما يتم تنسيق هذه الحزم مبكرًا، يصبح من الأسهل إدارة مهل التسليم، ودرجات الحماية من التآكل، والموافقات الفنية عبر نطاق توريد الفولاذ بالكامل.
على سبيل المثال، يمكن للمشترين أثناء تنفيذ المشروع الذين يحتاجون أيضًا إلى منتجات wire rope مراجعة حبل سلكي فولاذي مجلفن 1470Mpa إلى 1960Mpa لتطبيقات الرفع الصناعي والمعدات ذات الصلة. تشمل التركيبات المتاحة 6X7+FC و 6X19+IWR و 8x19S+FC، مع نطاقات أقطار من 1.0 mm إلى 22 mm، وخيارات أسطح مثل plain و electro galvanized و hot dipped galvanized.
قائمة تحقق عملية من 5 نقاط للمشتريات
تحدث العديد من تأخيرات المشتريات لأن الاستفسار عام للغاية. إذا كان طلب عرض السعر RFQ يقول فقط “I beam” أو “H beam”، فقد يظل المورد بحاجة إلى عدة جولات من التوضيح. والأفضل هو تحديد حالة الحمل، والمعيار، والكمية، والتشطيب، ومتطلبات المعالجة منذ البداية. ويمكن أن يوفر ذلك 2–4 جولات من التواصل ويقلل من مخاطر إعادة التسعير.
- أكد معيار المقطع والتسمية المكافئة. عوارض ASTM و EN و JIS و GB ليست دائمًا قابلة للاستبدال بالاسم.
- اطلب بيانات خصائص المقطع، وليس فقط رسومات الأبعاد. تتطلب قرارات قوة الانحناء قيم معامل المقطع وعزم القصور الذاتي.
- حدد حالة السطح والبيئة. قد تتطلب الخدمة الداخلية الجافة، والتعرض الخارجي، والمناطق الصناعية المسببة للتآكل خطط معالجة مختلفة.
- وضح ما إذا كانت المعالجة مطلوبة. يؤثر القص حسب الطول، والثقب، والتحضير للحام، والتجميعات المخصصة في التسليم والتكلفة.
- نسّق وثائق الفحص مبكرًا. يجب أن تتطابق شهادات اختبار المصنع، وفحوصات الأبعاد، ومراجع المعايير مع سير عمل الموافقة.
إذا كان مشروعك يتضمن هياكل عوارض بالإضافة إلى منتجات فولاذية مساعدة، فمن المفيد مقارنة المتطلبات الفنية جنبًا إلى جنب. يوضح الجدول أدناه كيفية تقييم فئات المنتجات المختلفة أثناء مشتريات المشروع.
يساعد هذا النوع من المراجعة الجانبية مديري المشاريع على تجميع الاستفسارات بكفاءة أكبر. وهو مفيد بشكل خاص عندما يتضمن مشروع واحد الفولاذ الإنشائي، وواجهات الرفع، والمتطلبات المتعلقة بالتآكل ضمن الجدول الزمني نفسه للموافقة.
الأخطاء الشائعة، والأسئلة الشائعة، والطريقة الأكثر أمانًا للاختيار
أحد أكثر الأخطاء شيوعًا في نقاش قوة I beam مقابل H beam هو افتراض أن جميع H beams أقوى في كل الحالات. في الواقع، يجب التحقق من القوة من خلال بيانات المقطع الدقيقة، ودرجة الفولاذ، والبحر، وحالة التحميل. وهناك خطأ شائع آخر يتمثل في التركيز فقط على أقصى سعة تحميل مع تجاهل الترخيم، والاهتزاز، وقيود التصنيع.
الخطأ الثاني هو استخدام عادات التسمية المحلية في المشتريات الدولية. فقد يطلب المشتري “I beam” بناءً على المصطلحات المحلية، بينما تستند رسومات المشروع إلى معيار إقليمي مختلف. وقد يؤدي ذلك إلى ارتباك في الأبعاد، وشكل الجناح، واختيار المقطع المكافئ. وفي التوريد العالمي، فإن الوضوح في مطابقة المعايير لا يقل أهمية عن مقارنة الأسعار.
الخطأ الثالث هو الموافقة على أرخص مقطع دون مراجعة التكلفة الإجمالية للمشروع. فإذا تسبب عارض أقل تكلفة في مزيد من الدعامات، أو مزيد من العمالة، أو تأخر الموافقة، فقد ينفق المشروع أكثر إجمالًا. وفي كثير من الحالات، يكون أفضل قرار شراء هو الذي يقلل إعادة التصميم، ويحد من تغييرات التصنيع، ويحافظ على التسليم ضمن الجدول المستهدف البالغ 2–6 أسابيع حسب نطاق الطلب.
تجيب الأسئلة الشائعة أدناه عن الأسئلة التي يطرحها غالبًا المقيمون الفنيون، والمشترون، وأصحاب المصلحة في المشروع قبل الاختيار النهائي للعارضة.
هل تتمتع H beam دائمًا بقوة انحناء أعلى من I beam؟
ليس دائمًا. غالبًا ما توفر H beams أداءً أفضل في الانحناء بسبب الأجنحة الأعرض، لكن الإجابة النهائية تعتمد على خصائص المقطع الدقيقة. قد تتحمل I beam الأكبر أو الأعمق انحناءً أكثر من H beam أصغر. يجب أن تستخدم المقارنة الصحيحة معامل المقطع، وعزم القصور الذاتي، ودرجة الفولاذ، وحالة البحر بدلًا من اسم العارضة وحده.
أي عارضة أفضل للهياكل الفولاذية طويلة البحر؟
في العديد من تطبيقات البحور الطويلة، تُفضَّل H beams لأنها عادةً ما توفر صلابة ومقاومة انحناء أفضل. ويمكن أن يساعد ذلك في التحكم في الترخيم عبر بحور مثل 6–12 مترًا أو أطول، حسب متطلبات التصميم. ومع ذلك، يجب أن يأخذ تصميم البحور الطويلة في الاعتبار الحمل الحي، والحمل المركز، وتخطيط الإسناد، وسلوك الوصلات قبل تأكيد المقطع النهائي.
ما الذي يجب أن تطلبه فرق المشتريات من الموردين؟
كحد أدنى، اطلب 4 مجموعات من المعلومات: المواصفات البعدية، وبيانات خصائص المقطع، ودرجة الفولاذ أو المعيار، ونطاق المعالجة. وإذا كانت العارضة ستُصدَّر، فأكد أيضًا طريقة التعبئة، ووضع العلامات، ووثائق الفحص، ومدة التسليم المتوقعة. تقلل هذه المعلومات من خطر طلب عارضة تتوافق مع الرسم بصريًا ولكن ليس إنشائيًا.
هل I beams أرخص من H beams؟
قد تكون كذلك، لكن ليس في كل حالة. قد تكون تكلفة الوحدة لعارضة I beam الأخف أقل، ومع ذلك قد يحتاج المشروع إلى عدد أكبر من القطع، أو تباعد أقصر، أو تدعيم إضافي. وقد تكلف H beams أكثر لكل طن أو لكل قطعة، لكنها قد تقلل التعقيد الإنشائي الإجمالي. والمقارنة المفيدة هي إجمالي التكلفة المركبة، وليس فقط سعر المادة الأساسي.
لماذا العمل مع Hongteng Fengda لتوريد الفولاذ الإنشائي؟
بالنسبة للمشترين الذين يقارنون قوة I beam مقابل H beam، فإن أفضل مورد هو من يمكنه دعم كل من التقييم الفني وتنفيذ التسليم. Hongteng Fengda هي شركة متخصصة في تصنيع وتصدير الفولاذ الإنشائي من الصين، وتوفر angle steel و channel steel و steel beams و cold formed steel profiles ومكونات الفولاذ الإنشائي المخصصة لمشاريع البناء والصناعة والتصنيع.
لا تقتصر ميزتنا على توريد المنتجات. نحن نساعد العملاء على مواءمة اختيار المقطع مع احتياجات التطبيق، والمعايير المعمول بها، والجداول الزمنية للمشروع. وبفضل مرافق التصنيع الحديثة والرقابة الصارمة على الجودة، ندعم توريد الفولاذ الإنشائي القياسي والمعتمد على OEM للمشترين في أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا. وهذا مهم عندما يحتاج فريقك إلى طاقة إنتاج مستقرة، وجودة متسقة، ومهل تسليم موثوقة بدلًا من التوريد المجزأ.
إذا كنت تقيّم ما إذا كانت I beam أو H beam أكثر ملاءمة لأداء الانحناء، فيمكننا دعم القرار من خلال مقارنة المقاطع، وتأكيد المعايير، واقتراحات التصنيع، وتنسيق التوريد الموجه للتصدير. ويمكننا أيضًا مناقشة المنتجات الفولاذية ذات الصلة عندما يتضمن مشروعك فئات متعددة ضمن حزمة مشتريات واحدة.
يمكنك التواصل معنا بشأن 6 موضوعات عملية: تأكيد معلمات العارضة، واختيار المقطع حسب حالة الحمل، ومواءمة درجة الفولاذ والمعيار، ونطاق المعالجة المخصصة، وتخطيط جدول التسليم، ودعم عروض الأسعار. وإذا لزم الأمر، يمكننا أيضًا مراجعة متطلبات العينات، وتوقعات المعالجة السطحية، وطلبات الوثائق قبل تقديم الطلب، مما يساعد فريقك على تقليل مخاطر التوريد والانتقال بشكل أسرع من الاستفسار إلى الموافقة.
