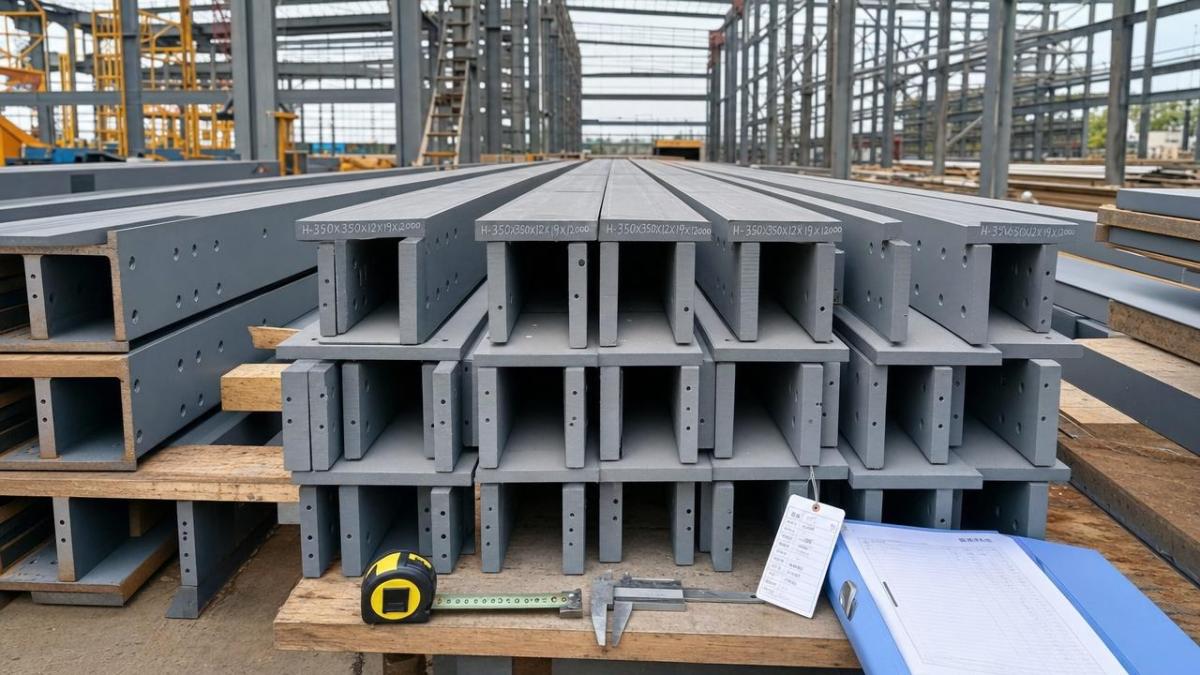

قبل تركيب عوارض الفولاذ الكربوني في الموقع, يجب على فرق الجودة والسلامة التحقق من أكثر من مجرد الأبعاد الأساسية. تؤثر درجة المادة, وحالة السطح, والاستقامة, وسلامة الطلاء, والامتثال لمعايير المشروع جميعها في الأداء الإنشائي وسلامة التركيب. بالنسبة للمشاريع العالمية, تساعد الفحوصات الدقيقة قبل التركيب أيضًا على تقليل التأخيرات, وإعادة العمل, ومخاطر التوريد مع ضمان أن كل عارضة تفي بالمواصفات المطلوبة.
بالنسبة لمفتشي ضمان الجودة, ومديري الصحة والسلامة والبيئة, وفرق المشاريع, فإن هذه الفحوصات ليست مجرد إجراء ورقي. إن إغفال انحراف لا يتجاوز بضعة مليمترات, أو استخدام درجة فولاذ غير صحيحة, أو وجود تلف في البرايمر عند نقاط التوصيل يمكن أن يؤثر في الملاءمة, وجودة اللحام, ونقل الأحمال, وسلامة الرفع.
في سلاسل توريد الفولاذ الإنشائي التي تمتد عبر 2 إلى 4 أسابيع من الإنتاج وعدة أسابيع إضافية من النقل البحري, يُعد التحقق من عوارض الفولاذ الكربوني قبل التركيب إحدى أكثر الطرق العملية للسيطرة على المخاطر قبل بدء الانتصاب. كما أنه يحمي الجداول الزمنية, ووقت الرافعة, وإنتاجية العمالة في الموقع.
لماذا تُعد عملية الفحص قبل التركيب مهمة لعوارض الفولاذ الكربوني
غالبًا ما يتم تسليم عوارض الفولاذ الكربوني على دفعات للمباني التجارية, والورش الصناعية, ومنصات المعدات, ومشاريع البنية التحتية. وبمجرد وصول العوارض إلى الموقع, ترتفع تكلفة التصحيح بسرعة. وقد تتضمن إعادة العمل بعد التفريغ نقلًا ثانويًا, أو تجليخًا إضافيًا, أو إعادة دهان, أو فترات توريد بديلة تتراوح بين 7 إلى 21 يومًا.
بالنسبة لأفراد السلامة, فإن مصدر القلق مباشر بالقدر نفسه. يمكن أن تؤدي عيوب العوارض إلى مخاطر أثناء الرفع, والدعم المؤقت, والتربيط بالمسامير, والمحاذاة, والتوصيل النهائي. وحتى عندما لا يتسبب العيب في الرفض الفوري, فقد يتطلب مراجعة هندسية قبل مواصلة التركيب.
المخاطر الشائعة إذا تم تجاوز الفحوصات
- مقاس مقطع أو سماكة جناح غير صحيحة مما يؤدي إلى مشكلات في الملاءمة عند الأعمدة أو الصفائح الطرفية
- اختلاط المواد بين الدرجات المحددة وفق معايير ASTM, EN, JIS, أو GB
- التواء, أو انحناء جانبي, أو تقوس خارج حدود سماحية المشروع, مما يؤثر في المحاذاة أثناء الانتصاب
- تلف الطلاء بسبب المناولة, أو الربط في حزم, أو التعرض أثناء الشحن البحري
- غياب أرقام الصهر, أو سجلات MTC, أو بطاقات الفحص مما يعيق إمكانية التتبع
ما الذي يجب على فرق الجودة تأكيده قبل السماح بالانتصاب
تغطي خطة الفحص العملية عادةً 5 مجالات أساسية: الهوية, والأبعاد, ومطابقة المواد, وحالة السطح, واتساق المستندات. وفي المشاريع الأكبر, قد يضيف المفتشون عنصرَي تحكم إضافيين: التحقق من الطلاء ومراجعة أضرار التغليف بعد التفريغ.
يلخص الجدول أدناه أهم نقاط القبول قبل نقل عوارض الفولاذ الكربوني من منطقة التخزين إلى منطقة التركيب.
النقطة الأساسية بسيطة: العيوب التي يتم اكتشافها على مستوى الأرض أقل تكلفة وأكثر أمانًا في التصحيح من العيوب التي يتم اكتشافها عندما تكون العارضة معلقة بالفعل بواسطة رافعة أو موصولة جزئيًا في الإطار.
الفحوصات الفنية الرئيسية قبل التركيب في الموقع
يجب أن يتبع التحكم في عوارض الفولاذ الكربوني قبل التركيب تسلسلًا محددًا. ويساعد هذا التسلسل فرق الفحص على تجنب تخطي خطوات التتبع مع التركيز على الحالات التي تتسبب غالبًا في مشكلات ميدانية.
1. التحقق من درجة المادة ووثائق المصنع
ابدأ بتحديد هوية المادة. يجب على المفتشين مطابقة علامة كل عارضة, ورقم الصهر, ومعلومات الدفعة مع شهادة اختبار المصنع. وقد تتطلب وثائق المشروع ASTM A36, أو ASTM A572, أو EN S275, أو EN S355, أو درجات مكافئة بحسب أساس التصميم.
لا تكفي المطابقة البصرية عندما يتم تسليم درجات متعددة معًا. إذا كانت العوارض من 2 أو 3 درجات مجمعة في منطقة التخزين نفسها, فاستخدم قائمة تحقق للإفراج والفصل المادي لمنع التركيب غير المقصود.
قائمة التحقق من المستندات
- شهادة اختبار المصنع وقائمة التعبئة
- مطابقة مقاس المقطع وعلامة القطعة
- المعيار المعمول به مثل ASTM, أو EN, أو JIS, أو GB
- تقرير الطلاء إذا كان قد تم وضع برايمر أو دهان في الورشة
- سجلات عدم المطابقة وملاحظات المعالجة, إن وجدت
2. فحص الأبعاد وفقًا للرسومات
يجب أن يشمل التحكم في الأبعاد أكثر من عمق العارضة وطولها. بالنسبة للأعضاء المصنعة, يجب على المفتشين التحقق من موقع الصفيحة الطرفية, وتباعد فتحات المسامير, وأبعاد القص, وموضع المقويات, ومناطق الوصول إلى اللحام. قد تكون مشكلة سماحية بمقدار ±2 mm إلى ±5 mm مقبولة في بعض التفاصيل, ولكن ليس في كل وصلة.
استخدم أشرطة قياس معايرة, ومسطرات فولاذية, ومقاييس. وبالنسبة للأعضاء المتكررة في شحنة كبيرة, يُعد الفحص بنسبة 100% للأبعاد الحرجة والفحص بالعينة للخصائص الثانوية نهجًا ميدانيًا شائعًا, خاصة عندما يتجاوز حجم التسليم 50 إلى 100 قطعة.
3. فحص الاستقامة, والانحناء الجانبي, والتقوس, والالتواء
قد تتشوه عوارض الفولاذ الكربوني أثناء التصنيع, أو الربط في حزم, أو النقل, أو التفريغ. وحتى عندما تجتاز العارضة فحص الورشة, فقد تتعرض لتلف في المناولة عبر مسارات التصدير الطويلة. يجب على فرق السلامة التحقق مما إذا كان يمكن رفع العنصر ومحاذاته من دون إجبار أو تصحيح مؤقت غير آمن.
تشمل الفحوصات الميدانية المعتادة المعاينة البصرية على طول محور العارضة, والمقارنة بخيط شد, وفحص حافة الجناح, والقياس عند نقطة أقصى انحراف. وإذا لم تحدد مواصفات المشروع حدًا, فيجب على المفتش الرجوع إلى معيار التصنيع الحاكم ورسومات الورشة المعتمدة.
4. مراجعة حالة السطح وسلامة الطلاء
تؤثر جودة السطح مباشرة في الحماية من التآكل وتجهيز الوصلات. يجب على المفتشين البحث عن بدايات الصدأ, وتلوث الزيت, والتعرض للأملاح, والخدوش العميقة, والاحتكاكات, ومؤشرات التصفح الطبقي, وآثار الصدمات عند الحواف. وتكتسب هذه الحالات أهمية خاصة للعوارض المخزنة في الهواء الطلق لأكثر من 14 يومًا قبل الانتصاب.
إذا كانت العوارض مطلية ببرايمر في الورشة, فقِس استمرارية الطلاء عند نقاط التلامس, ونقاط الرفع, وحواف الجناح. وغالبًا ما يظهر تدهور البرايمر أولًا في الأماكن التي لامستها الرافعات, والسلاسل, والفواصل الخشبية بشكل متكرر أثناء الشحن.
يمكن أن يساعد الجدول التالي فرق الجودة والسلامة في تحديد أي النتائج تتطلب إيقافًا فوريًا, أو إصلاحًا, أو مراجعة هندسية قبل السماح بتركيب العارضة.
تساعد مصفوفة المراجعة هذه الفرق على التمييز بين المشكلات الشكلية القابلة للإصلاح وبين المشكلات الإنشائية أو المتعلقة بإمكانية التتبع التي تتطلب إيقافًا رسميًا. ويمنع هذا التمييز كلًا من التركيب غير الآمن والتأخير غير الضروري للمشروع.
إجراءات التحكم في الموقع التي تقلل التأخير وإعادة العمل
لا يقتصر الفحص الجيد على القبول الفني فقط. بل يعتمد أيضًا على لوجستيات الموقع. فالعوارض الفولاذية الكربونية التي تجتاز فحص المصنع قد تصبح مع ذلك مشكلة إذا كانت عمليات التفريغ, أو الترصيص, أو التحكم في التعريف ضعيفة أثناء الاستلام في الموقع.
وضع عملية استلام وإفراج من 4 خطوات
- تأكيد كمية الشحنة, وحالة التغليف, وأضرار النقل الظاهرة عند الوصول.
- فصل العوارض حسب المنطقة, والتسلسل, والدرجة قبل إزالة علامات المورد.
- فحص الأبعاد الحرجة والحالة قبل نقل العوارض إلى واجهة الانتصاب.
- السماح فقط للأعضاء الموسومة والمقبولة بعمليات الرفع بالرافعة.
يكون هذا الروتين المكون من 4 خطوات مفيدًا بشكل خاص في المواقع التي يتشارك فيها عدة مقاولين فرعيين ساحة تخزين واحدة. فهو يقلل من احتمال خلط الأعضاء المعتمدة وغير المعتمدة ويحسن إمكانية التتبع عند إصدار تقارير NCR.
ضوابط التخزين والمناولة
خزن العوارض على دعامات خشبية أو رفوف فولاذية, مع إبقائها بعيدة عن الأرض الرطبة بمقدار لا يقل عن 100 mm حيثما أمكن. استخدم نقاط تباعد تحد من تلف حواف الأجنحة وتجنب ارتفاعات الترصيص التي تجعل التعريف مستحيلًا أو تخلق أكوامًا غير مستقرة.
بالنسبة للمشاريع في المناطق الساحلية أو الرطبة, افحص عوارض الفولاذ الكربوني المكشوفة كل 7 أيام إذا بقيت في الهواء الطلق من دون تغليف كامل أو حماية بالطلاء. يمكن للفحوصات السريعة للتصريف, والمياه الراكدة, وتلف الأربطة أن تمنع أعمال إصلاح التآكل لاحقًا.
التنسيق بين المورد, وضمان الجودة, وسلامة الموقع
يجب أن يقدم مورد الفولاذ الإنشائي الموثوق دعمًا يتجاوز الشحنة. ففي مشاريع التصدير, يستفيد المشترون عندما يكون المصنع قادرًا على توفير مستندات متوافقة مع المعايير, وسجلات إنتاج مستقرة, وعلامات مخصصة لتسريع التحقق الميداني.
تقوم Hongteng Fengda, بصفتها مُصنِّعًا ومُصدِّرًا للفولاذ الإنشائي من الصين, بتوريد عوارض فولاذية, وفولاذ الزوايا, وفولاذ القنوات, وقطاعات الفولاذ المشكلة على البارد, ومكونات الفولاذ الإنشائي المخصصة لتطبيقات البناء والصناعة العالمية. ومع توافق الإنتاج مع متطلبات ASTM, وEN, وJIS, وGB, تدعم الشركة المشترين الذين يحتاجون إلى جودة متسقة, ومواعيد توريد موثوقة, ومخاطر توريد أقل.
في المشاريع متعددة المواد, قد تقوم فرق المشتريات أيضًا بتوريد مكونات مقاومة للتآكل للأنظمة المجاورة. فعلى سبيل المثال, قد تتطلب حاويات المعدات, أو الألواح الصحية, أو ملحقات المناطق الكيميائيةصفيحة من الفولاذ المقاوم للصدأ 316 بسبب محتواها من الموليبدينوم بنسبة 2% إلى 3%, ومقاومتها القوية للنقر, وملاءمتها للبيئات الحمضية أو ذات درجات الحرارة المرتفعة. وبينما يخدم هذا المنتج تطبيقات مختلفة عن عوارض الفولاذ الكربوني, فإن التوريد المنسق يمكن أن يبسط الامتثال عبر الحزم متعددة المواد.
أخطاء الفحص المتكررة وكيفية تجنبها
تنشأ العديد من مشكلات الموقع من فجوات في العمليات أكثر من كونها ناتجة عن أعطال هندسية معقدة. ويمكن لمديري الجودة والسلامة تقليلها من خلال توحيد نقاط الفحص قبل أول عملية رفع في كل وردية تركيب.
الخطأ 1: فحص المقاس دون الدرجة
يمكن أن تطابق العارضة الطول وأبعاد المقطع لكنها مع ذلك تفشل في المشروع إذا كانت درجة الفولاذ غير صحيحة. ويكون هذا خطرًا أكبر عندما يتم قبول معايير متعددة في الشراء ولكن تتم الموافقة على درجة محددة واحدة فقط للهيكل.
الخطأ 2: تجاهل التشوه الطفيف حتى الانتصاب
ما يبدو كالتواء بسيط على الأرض يمكن أن يتحول إلى مشكلة محاذاة كبيرة على الارتفاع. وإذا تطلب التصحيح تقويمًا باللهب أو تربيطًا قسريًا بالمسامير, فإن سرعة التركيب تنخفض ويزداد التعرض للمخاطر.
الخطأ 3: السماح بالأعضاء غير الموسومة
إذا فقد أحد الأعضاء بطاقته أثناء التفريغ وتم تركيبه بناءً على افتراض, فإن إمكانية التتبع تنقطع. والإجراء الصحيح هو إيقافه, وإعادة تحديد هويته من السجلات, وإعادة وسمه قبل السماح به.
الخطأ 4: اعتبار تلف السطح مجرد مسألة شكلية
بعض عيوب الطلاء طفيفة, لكن علامات الصدمات العميقة, أو الفولاذ المكشوف في البيئات القاسية, أو التلوث في مناطق اللحام يمكن أن تؤثر في المتانة طويلة الأجل أو جودة الوصلة. ويجب أن يأخذ القبول في الموقع في الاعتبار بيئة الخدمة, وليس المظهر فقط.
ما الذي يجب على المشترين وفرق المشاريع السؤال عنه قبل طلب عوارض الفولاذ الكربوني
أسهل مشكلات التركيب حلًا هي تلك التي يتم منعها قبل بدء التصنيع. يجب على فرق المشتريات والمشاريع تأكيد التوقعات الفنية وتوقعات المستندات مع المورد في مرحلة عرض السعر, وليس بعد الشحن.
الأسئلة الرئيسية قبل الطلب
- أي معيار يحكم العوارض: ASTM, أو EN, أو JIS, أو GB?
- ما السماحيات البعدية المطبقة على الأعضاء المدرفلة أو المصنعة?
- هل ستحمل كل قطعة وسمًا واضحًا مرتبطًا بـ MTC?
- هل يشمل العرض برايمر الورشة, وما إجراء الإصلاح المطبق بعد التسليم?
- ما دورة الإنتاج المعتادة: 2 أسبوع, أو 4 أسابيع, أو أكثر للمقاطع المخصصة?
- هل يمكن للمورد دعم رسومات OEM والتغليف الخاص لمناولة التصدير?
هذه الأسئلة عملية لأنها تربط قرارات الشراء بنتائج التركيب الميداني. وعادةً ما يكون المورد الذي يجيب عنها بوضوح أكثر استعدادًا لدعم الفحص, والمستندات, والتحكم في الجدول الزمني.
بالنسبة لمفتشي الجودة ومديري السلامة, يجب أن تركز مراجعة عوارض الفولاذ الكربوني قبل التركيب على 3 أولويات: المطابقة الإنشائية, وحالة المناولة الآمنة, وإمكانية التتبع الكاملة. وعندما تكون هذه الضوابط مطبقة, تقضي فرق الانتصاب وقتًا أقل في التصحيح الميداني ووقتًا أطول في التركيب المخطط له.
تدعم Hongteng Fengda المشترين العالميين بمنتجات الفولاذ الإنشائي, والحلول المخصصة, والتصنيع الذي يركز على الجودة لمشاريع البناء, والصناعة, والتصنيع. إذا كنت بحاجة إلى عوارض من الفولاذ الكربوني مع مستندات واضحة, وإنتاج مستقر, ودعم موجه للتصدير, فاتصل بنا لمناقشة المواصفات, أو متطلبات الفحص, أو خطة توريد مخصصة.
