يعد القياس الدقيق للعارضة الفولاذية أمرًا بالغ الأهمية — ليس فقط لدقة التصنيع، ولكن لسلامة الهيكل، والتحكم في التكاليف، وكفاءة التركيب في الموقع. سواء كنت تحسب وزن العوارض لتخطيط الخدمات اللوجستية، أو تتحقق من الأبعاد قبل القطع، أو تؤكد وزن العارضة I مقابل مواصفات التصميم، حتى الأخطاء الصغيرة يمكن أن تؤدي إلى تأخيرات، أو إعادة عمل، أو مخاطر عدم الامتثال. في Hongteng Fengda، يشارك فريقنا الهندسي أفضل الممارسات المجربة — من اختيار نقاط المرجع الصحيحة إلى مراعاة تفاوتات المطحنة وحالات السطح — مما يضمن أن عملية كيفية قياس العارضة الفولاذية تقدم نتائج قابلة للتكرار ومتوافقة مع المعايير عبر مواصفات ASTM وEN وGB.

لماذا تؤثر دقة القياس على كل الأطراف المعنية

بالنسبة لمديري المشاريع، تشكل قياسات العوارض غير الدقيقة خطرًا على الجدول الزمني أثناء التركيب — خاصة عندما تمنع أبعاد الشفة أو سماكة الويب غير المتطابقة محاذاة البراغي. تواجه فرق المشتريات تجاوزات في التكاليف إذا أخطأت حسابات وزن العارضة I في تقدير أحمال الشحن أو متطلبات سعة الرافعة. يجب على مسؤولي السلامة التحقق من المطابقة الأبعادية لتجنب انحرافات مسار التحميل التي تهدد سلامة الهيكل. وفي الوقت نفسه، يفقد المصنعون ساعات في التصحيحات الميدانية عندما لا تتطابق الرسومات مع الملفات المقدمة. في Hongteng Fengda، ندمج الانضباط القياسي في كل مرحلة: من استلام المواد الخام (باستخدام المسح بالليزر وأجهزة القياس الإحداثي) إلى تقارير التفتيش النهائية القابلة للتتبع إلى المختبرات المعتمدة من ISO/IEC 17025.

تكشف خبرتنا التصديرية عبر أمريكا الشمالية وأوروبا والشرق الأوسط حقيقة واحدة عالمية: القياس ليس مجرد أرقام — إنه لغة مشتركة. لهذا السبب تتضمن وثائقنا تسمية وحدات مزدوجة (مم/بوصة)، ومواصفات التفاوتات وفقًا لـ ASTM A6/A6M وEN 10034، ومخططات مقطعية موضحة تُظهر مناطق القياس الدقيقة — وليس فقط الأبعاد الاسمية.

خطوة بخطوة: كيفية قياس العارضة الفولاذية بشكل صحيح

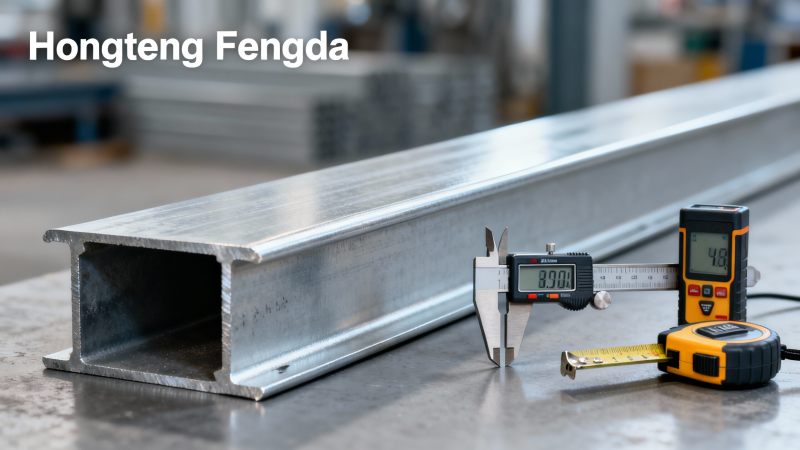

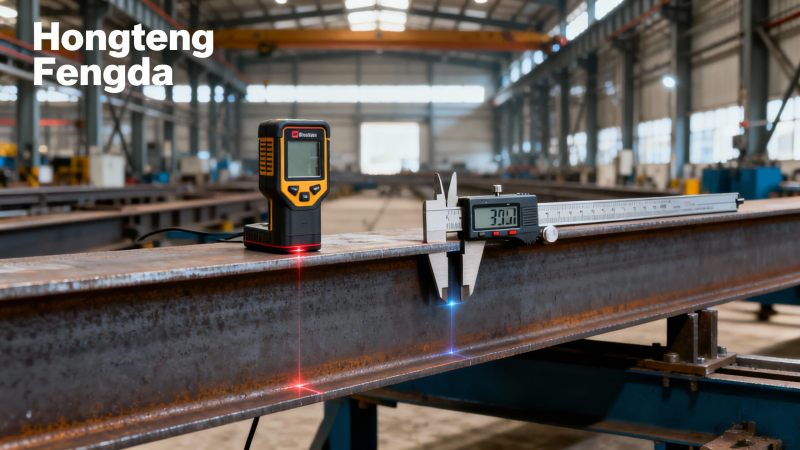

ابدأ بالإعداد الموجه بالغرض. حدد ما إذا كان القياس يهدف إلى التحقق من التصنيع، أو حساب الوزن، أو مراجعة الجودة — واختر الأدوات وفقًا لذلك. للتحقق من وزن العوارض، تكفي الفرجار الرقمي (دقة ±0.02 مم) وأشرطة القياس المعتمدة (معايرة ISO 9001). للتحقق من الملف الكامل، استخدم مقاييس الملامح البصرية أو أذرع CMM المحمولة القادرة على التقاط خرائط الانحراف ثلاثية الأبعاد مقابل نماذج CAD.

قم دائمًا بالقياس في ثلاثة مواقع على طول العارضة: بالقرب من كل طرف وفي منتصف الامتداد. سجل عرض الشفة، وسماكة الشفة، وارتفاع الويب، وسماكة الويب بشكل منفصل. لا تفترض التماثل — حتى داخل نفس الدفعة الحرارية، تسبب التدرجات الحرارية أثناء الدرفلة اختلافات دقيقة. حالة السطح مهمة أيضًا: طبقة المطحنة، أو الصدأ، أو تراكم الجلفنة تضيف ما يصل إلى 0.1–0.3 مم لكل جانب. لهذا السبب توفر Hongteng Fengda تقارير أبعاد مسبقة الجلفنة لمنتجات مثل الصلب المدور المجلفن، حيث يدعم التحكم الدقيق في القطر (ISO h8/h9) دقة التشغيل اللاحقة مباشرة.

تفاوتات حرجة عبر المعايير العالمية

تختلف نطاقات التفاوت بشكل كبير حسب المعيار — وسوء فهمها يسبب نزاعات متكررة. فيما يلي كيف تحدد المواصفات الرئيسية الانحرافات المسموح بها لأبعاد العوارض I الشائعة:

ملاحظة: تنطبق حدود اختلاف الوزن على الكتلة النظرية لكل متر — وليس الوزن الفعلي المقاس. يعتمد وزن العارضة I في الواقع على التركيب الكيميائي، وتحولات الكثافة بسبب العناصر السبائكية، وإخلاص هندسة المقطع. لهذا السبب تتضمن Hongteng Fengda تقارير اختبار المطحنة المعتمدة (MTRs) مع كل شحنة، مدرجة الوزن الفعلي المقاس جنبًا إلى جنب مع القيم النظرية.

مزالق شائعة وتصحيحات مجربة ميدانيًا

سوء قراءة علامات المطحنة هو الخطأ الأول بين مفتشي الموقع. يعتقد الكثيرون أن "W12x26" يعني عمق 12 بوصة بالضبط و26 رطل/قدم — ولكن في الواقع، W12x26 له عمق 12.22 بوصة ووزن فعلي 26.5 رطل/قدم. تحقق دائمًا مع جداول ASTM A6، وليس الاختصارات على الملصق. فخ آخر: قياس سماكة الشفة عند الطرف بدلاً من المركز — حيث يشوه الانحناء القراءات. استخدم ميكرومتر بسندان مسطح بمساحة اتصال ≥10 مم لمتوسط المخالفات المحلية.

يؤدي التمدد الناتج عن درجة الحرارة أيضًا إلى تحريف النتائج. تؤدي زيادة 10°C إلى زيادة طول الفولاذ بحوالي 0.012% — ضئيلة للعوارض القصيرة، ولكنها حرجة للجسور التي يزيد طولها عن 20 مترًا. يوصي فريقنا الهندسي بالقياس في درجات حرارة محيطة بين 15–25°C، أو تطبيق عوامل تصحيح حرارية باستخدام α = 12 × 10⁻⁶/°C. تتضمن جميع بروتوكولات التفتيش في Hongteng Fengda تسجيلًا بيئيًا لضمان قابلية تتبع البيانات.

لماذا تختار Hongteng Fengda كشريك لحلول الفولاذ الدقيقة

عندما يتطلب مشروعك تنفيذًا بلا هامش للخطأ، تقدم Hongteng Fengda أكثر من الفولاذ — نقدم الثقة. بصفتنا مصنعًا ومصدرًا متكاملًا رأسيًا للفولاذ الهيكلي من الصين، نتحكم في السلسلة بأكملها: من صب البلانكت عبر مصانع الدرفلة المتحكم فيها بالكمبيوتر، وخطوط التقويم الآلية، واختبارات الموجات فوق الصوتية متعددة النقاط. تشحن كل عارضة مع جواز تفتيش برمز QR يرتبط ببيانات القياس في الوقت الفعلي، وتحليلات الحرارة، وملفات الشهادات من طرف ثالث.

نخدم المشترين العالميين الذين يفضلون القدرة على التنبؤ: أوقات تسليم متسقة (حتى خلال موسم الذروة)، وأسعار مستقرة مدعومة بعقود المواد الخام المحمية، ووثائق سلسة للتخليص الجمركي عبر أسواق الاتحاد الأوروبي والولايات المتحدة ودول مجلس التعاون الخليجي وآسيان. سواء كنت بحاجة إلى إرشادات قياسية حول كيفية قياس العارضة الفولاذية — أو ضمانات أبعادية على مستوى OEM للمقاطع المبردة المخصصة — فإننا ننسق عملياتنا مع مؤشرات الأداء الرئيسية التشغيلية الخاصة بك. اتصل بفريق دعمنا الهندسي اليوم لطلب قوالب التحقق الأبعادي المجانية، أو حاسبات تفاوتات ASTM/EN، أو نموذج تقرير تفتيش لطلبك التالي.
