غالبًا لا تصبح مشكلة التنسيق واضحة إلا بعد إقامة الهيكل الفولاذي. فقد يتقاطع مسار مجرى هواء بدا مقبولًا في الرسم مع جساءة كمرة. وقد يحتاج حامل الأنابيب إلى المرور عبر المنطقة نفسها التي توجد فيها صواني الكابلات. وتبدأ الخلوصات فوق السقف في التقلص، ويضيف كل انحراف إضافي وصلات وشماعات ووقت تركيب وبندًا آخر يتعين على فريق الموقع معالجته.

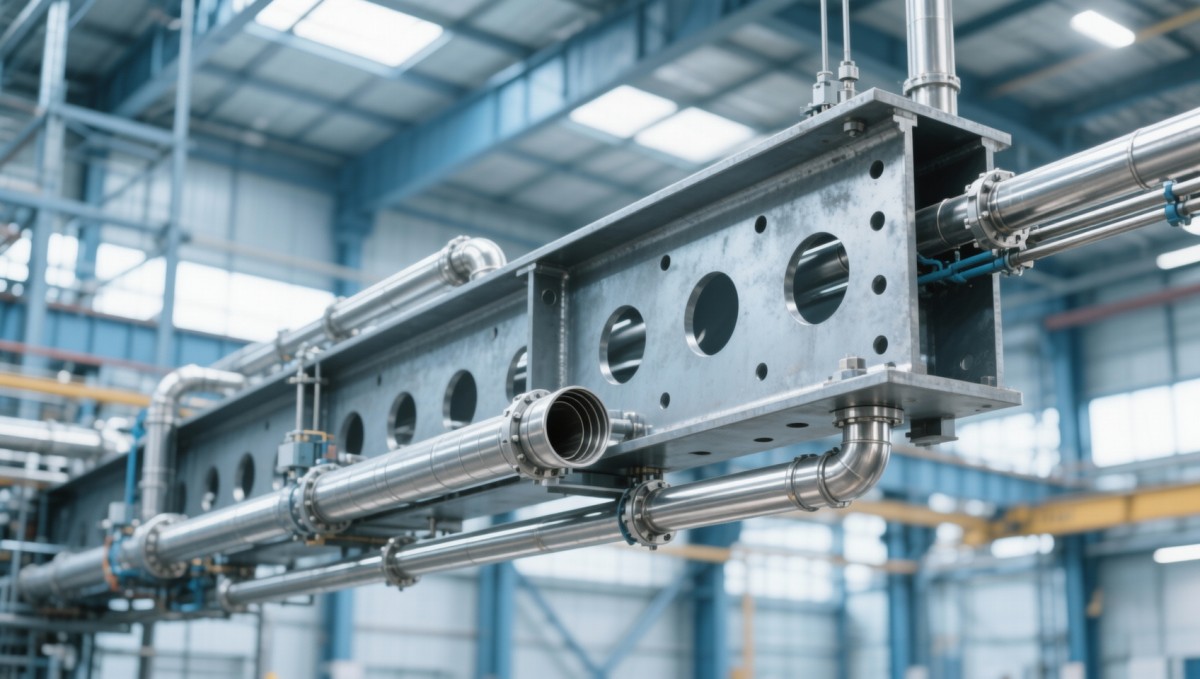

في هذه الحالات، قد تبدو الكمرة الفولاذية المثقبة حلًا بسيطًا: إنشاء فتحات في جساءة الكمرة والسماح للخدمات بالمرور عبر الهيكل. وعند استخدامها بصورة صحيحة، يمكنها تقليل الازدحام أسفل الهيكل والاستفادة بصورة أفضل من الارتفاع بين الطوابق. لكن استخدامها دون تنسيق مبكر قد يسبب مجموعة مختلفة من المشكلات، بما في ذلك انخفاض القدرة الإنشائية، وصعوبة التصنيع، ومواقع الفتحات غير الملائمة، والتغييرات المتأخرة في مسارات أنظمة الميكانيكا والكهرباء والسباكة (MEP).

السؤال المفيد لا يقتصر على إمكانية قطع فتحات في الكمرة. والسؤال الأكثر عملية هو ما إذا كانت الكمرة ومسارات الخدمات وتفاصيل الوصلات ومتطلبات الحماية من الحريق وعملية التصنيع يمكن أن تعمل معًا دون نقل المشكلة إلى موضع آخر.

من أين يبدأ التعارض عادةً

تشيع تعارضات الخدمات في المباني ذات مناطق الأسقف الكثيفة، والمنصات الصناعية، ومناطق المعالجة، وغرف المعدات، والمستودعات التي تحتوي على خطوط رشاشات رئيسية، والمنشآت متعددة المستويات التي يتنافس فيها العمق الإنشائي مع توزيع الخدمات الميكانيكية والكهربائية. قد يخصص المخطط الأصلي ممرًا للخدمات أسفل الكمرات، لكن هذا الممر قد يختفي مع تغير أبعاد مجاري الهواء، أو إضافة العزل، أو إدخال الميول للتصريف، أو الحاجة إلى دعامات إضافية.

من الأخطاء المبكرة الشائعة التعامل مع كل خدمة على أنها متساوية في مرونة المسار. قد يمكن إعادة توجيه المواسير الصغيرة بتأثير محدود. أما مجاري الهواء المستطيلة الكبيرة، وخطوط تصريف الجاذبية، والأنابيب المعزولة، وأنظمة احتواء الكابلات ذات متطلبات الحد الأدنى لنصف قطر الانحناء، فهي أقل تسامحًا بكثير. وإذا أُجبرت هذه الأنظمة على المرور أسفل الفولاذ، فقد يلزم خفض السقف أو زيادة ارتفاع المبنى. وفي الأعمال الصناعية، قد تكون النتيجة تقليل الخلوص اللازم للوصول لأغراض الصيانة أو لحركة المعدات.

عندئذ غالبًا ما تُعد الكمرة عائقًا. لكن المشكلة الحقيقية عادةً هي عدم اكتمال التنسيق بين التصميم الإنشائي ومسارات الخدمات قبل إصدار رسومات التصنيع.

الفتحات تفاصيل إنشائية وليست فراغًا خاليًا

تحمل جساءة الكمرة قوى القص وتساعد على تثبيت المقطع. وتؤدي إزالة المادة إلى تغيير سلوك الكمرة. ويهم كل من الموقع والشكل والقطر أو العمق والتباعد والمسافة عن الحافة والعلاقة بالدعامات. فالفتحة المقبولة قرب منتصف البحر قد تكون غير مقبولة بالقرب من دعامة حيث يكون طلب القص أعلى. كما قد تُنشئ سلسلة من الفتحات المتقاربة منطقة جساءة أضعف، حتى لو بدت كل فتحة محدودة عند النظر إليها منفردة.

ولهذا ينبغي اختيار الكمرة الفولاذية المثقبة كجزء من التصميم الإنشائي بدلًا من تعديلها في الموقع عندما يكتشف الفني عائقًا. فالفتحات المقطوعة ميدانيًا، ولا سيما المنفذة دون رسومات معتمدة، قد تؤثر في المقاومة والصلابة وسلوك الانبعاج الموضعي والطلاءات الواقية. كما قد تجعل من الصعب التحقق من بقاء العنصر النهائي متوافقًا مع مسار الأحمال المقصود.

هناك عدة أساليب عامة. تُصنّع بعض الكمرات بفتحات دائرية أو ممدودة متباعدة بانتظام كجزء من تكوين خلوي أو شبكي مصمم. وتستخدم كمرات أخرى اختراقات خدمات منفردة موضوعة لمسارات أنابيب أو مجاري هواء محددة. ويعتمد الخيار الملائم على البحر ونمط الأحمال وحجم الخدمة والقيود المعمارية والحساسية للاهتزاز وطريقة التصنيع المتاحة.

يمكن أن تكون أنماط الفتحات المنتظمة فعالة عندما تتكرر مسارات الخدمات في أنحاء المبنى. وقد تكون الفتحات الموضوعة لأغراض محددة أنسب عندما تتركز الخدمات حول غرف المعدات أو الناهضات الرأسية. ولا ينبغي اختيار أي من النهجين لمجرد أنه يوفر أكبر فتحة مرئية. فالمسألة الحاكمة هي ما إذا كان الفولاذ المتبقي يستطيع حمل القوى المطلوبة بأمان في ظل ظروف التصميم المحددة.

ابدأ بالخدمات الأصعب في النقل

قبل اعتماد أبعاد الكمرة نهائيًا، ينبغي لفريق التنسيق تحديد الأنظمة ذات أقل حرية في المسار. يحتاج تصريف الجاذبية غالبًا إلى ميل مستمر. وتحتاج مجاري الهواء الأكبر إلى مساحة ليس فقط لجسم المجرى، بل أيضًا للعزل والشفات والمخمدات وألواح الوصول وسماحات التركيب. وتحتاج أنابيب الحماية من الحريق إلى دعامات وخلوصات متوافقة. وقد تتطلب أنظمة احتواء الكابلات الفصل عن الأنظمة الأخرى أو الوصول لسحب الكابلات.

من المفيد تحديد حيز خدمات واقعي بدلًا من استخدام البعد الخارجي الاسمي وحده. فعلى سبيل المثال، قد يحتاج أنبوب يمر عبر فتحة في الجساءة أيضًا إلى سماكة العزل وسماحية حركة الأنبوب وتفصيل جلبة أو حماية للحافة وخلوص للتركيب. وقد يحتاج مجرى الهواء إلى ارتفاع فتحة أكبر من ارتفاعه نفسه، لأن الوصلات والتدعيم وسماحات الموقع تشغل حيزًا حوله.

بمجرد معرفة هذه الحيزات، يمكن ترتيب المسارات وفقًا للمناطق الإنشائية. ولا ينبغي اعتبار الفتحات مسارًا افتراضيًا عند كل خط كمرة. ففي بعض البحور، قد يكون من الأفضل تمرير الخدمات أسفل الهيكل. وفي بحور أخرى، يمكن لاختراق مخطط في الجساءة أن يلغي عدة انحرافات. والهدف هو تقليل إجمالي التعارض، لا إجبار كل نظام على المرور عبر الفولاذ.

أسئلة ينبغي حسمها قبل إصدار الرسومات

أولًا، أكد الأحمال التي يجب أن تحملها الكمرة، بما فيها الأحمال الدائمة والأحمال المفروضة وأحمال المعدات والخدمات المعلقة وأي أحمال تنتقل عبر وصلات الإطار. ثانيًا، حدد ما إذا كانت فتحة الخدمة مطلوبة عند إحداثي ثابت واحد أو ما إذا كان تعديل طفيف للمسار سيضعها في منطقة إنشائية أكثر ملاءمة. ثالثًا، حدد من المسؤول عن الاعتماد النهائي لأبعاد الفتحات وتفاصيل التصنيع. فالغموض في هذا الأمر مصدر متكرر لإعادة العمل المتأخرة.

ضع في الاعتبار أيضًا تسلسل الإنشاء. فقد تتناسب خدمة تقنيًا مع فتحة، لكنها تظل مستحيلة التركيب بعد وضع الفولاذ المجاور أو ألواح الجدران أو المعدات. ويجب أن تسمح الفتحة بتمرير الخدمة ووصلها وعزلها ودعمها. وفي مناطق المصانع الضيقة، قد يكون الوصول للتركيب مهمًا بقدر الخلوص النهائي الموضح في النموذج.

اختيار شكل الفتحة وطريقة التدعيم

غالبًا ما تُفضل الفتحات الدائرية لأنها تتجنب الزوايا الحادة وتوزع الإجهاد بصورة أكثر سلاسة من القواطع المستطيلة البسيطة. وقد تكون الفتحات الممدودة أو المستطيلة ضرورية لمجاري الهواء أو الصواني أو الخدمات المجمعة، لكنها تتطلب تفصيلًا دقيقًا. وقد تحتاج الزوايا إلى أشكال ذات أنصاف أقطار، وقد يلزم تدعيم موضعي تبعًا للتصميم الإنشائي.

التدعيم ليس حلًا تلقائيًا. فإضافة الصفائح أو المقويات قد تستعيد القدرة في منطقة موضعية، لكنها تزيد أيضًا جهد التصنيع ومتطلبات اللحام واحتياجات الفحص وأعمال الطلاء. وقد تكون الفتحة المدعمة بشكل كبير أقل اقتصادية من تغيير مسار الخدمة أو زيادة عمق الكمرة أو استخدام ترتيب تأطير مختلف أو نقل دعامة.

عند مقارنة الخيارات، انظر إلى ما وراء وزن الكمرة. فقد لا يكون العنصر الأخف ذو القطوع المعقدة الكثيرة والتدعيمات الملحومة أبسط في التصنيع من كمرة قياسية أكبر قليلًا مع تعديلات أقل. وعلى العكس، يمكن لعنصر مثقب مصمم بصورة سليمة أن يقلل الأعمال اللاحقة عندما يلغي الحاجة إلى انخفاضات خدمات عميقة أو فولاذ دعم ثانوي أو انحرافات متكررة لمجاري الهواء.

تستحق مناطق الوصلات حذرًا خاصًا. فعادةً ما تكون نهايات الكمرات ومناطق الارتكاز ووصلات العزم وواجهات التدعيم والمواقع القريبة من الأحمال المركزة أكثر حساسية من مناطق منتصف البحر المفتوحة. ويحتاج مُصنّع الفولاذ إلى رسومات واضحة ومعتمدة توضح مواضع الفتحات بالنسبة إلى النقاط المرجعية واللحامات والثقوب والقصات وصفائح الوصلات. ولا تكفي ملاحظة تقول «الفتحة حسب متطلبات الخدمات» لعملية تصنيع مضبوطة.

توافق المواد مهم حول الفتحة

عادةً ما تُختار الكمرة نفسها للأداء الإنشائي، بينما قد تستخدم الأنابيب والخدمات الأخرى مواد مختلفة لمقاومة التآكل أو النظافة أو التعرض للحرارة أو توافق العمليات. وينبغي مراجعة هذه الاختيارات معًا عند مرورها عبر الأعمال الفولاذية. ويمكن أن يسبب التلامس بين المعادن غير المتشابهة والرطوبة المحبوسة والطلاءات المتضررة وحواف القطع غير المحمية مخاوف صيانة في البيئات الرطبة أو المسببة للتآكل.

بالنسبة إلى التطبيقات التي تتطلب أنابيب مقاومة للتآكل، قد تتضمن مواصفة الخدمة منتجات مثل أنبوب من الفولاذ المقاوم للصدأ 201. ويمكن لدرجات متاحة مثل الفولاذ المقاوم للصدأ 201 و304 أن تخدم ظروفًا مختلفة، لكن اختيار المادة ينبغي أن يتبع التعرض الفعلي ووسط العملية ودرجة الحرارة وطريقة التنظيف ومواصفة المشروع المطبقة. وينبغي تنسيق القطر الخارجي للأنبوب وسماكة جداره وعزله وترتيب دعمه مع فتحة الكمرة بدلًا من إضافتها بعد تثبيت حجم الاختراق.

قد تشمل أشكال أنابيب الفولاذ المقاوم للصدأ مقاطع دائرية أو مربعة أو مستطيلة، مع اختلاف سماكة الجدار والطول حسب مواصفة التوريد. وفي أعمال دمج الخدمات، غالبًا ما يكون الأنبوب الدائري هو الشكل المعني، لكن القضية الحرجة تظل الخلوص عند الاختراق. فقد يؤدي التوافق المحكم إلى إتلاف التشطيبات السطحية أثناء التركيب أو عدم ترك مجال للحركة أو إصلاح العزل أو حماية الحواف. وتكون التشطيبات الملساء وخصائص مقاومة التآكل مفيدة في البيئات المناسبة، لكنها لا تلغي الحاجة إلى تفاصيل فصل ملائمة عند اتصال الأنبوب بالفولاذ الإنشائي.

تسلسل مراجعة عملي قبل التصنيع

ابدأ بشبكة إنشائية وجدول كمرات متفق عليهما. وركّب فوقهما مسارات الخدمات الفعلية، بما في ذلك العزل والشماعات ومناطق الوصول ومواقع الصمامات والمخمدات وخلوص الصيانة المطلوب. في هذه المرحلة، لا تفترض أن جميع التعارضات تتطلب فتحات. حدّد التعارضات وصنفها حسب نوع الخدمة وحجمها ومرونة مسارها.

بعد ذلك، راجع كل اختراق مقترح مع المصمم الإنشائي. وينبغي أن تؤكد المراجعة هندسة الفتحة وموقعها على طول البحر والتدعيم المطلوب إن وجد والفصل عن الوصلات والتأثير في عمق الكمرة والهبوط. وعندما تتكرر الفتحات، تأكد من أن التكرار مقصود ومأخوذ في الاعتبار إنشائيًا، وليس مجرد منسوخ من بحر إلى آخر.

ثم حوّل القرارات المعتمدة إلى معلومات تصنيع. وينبغي أن تكون الأبعاد مرجعية بصورة متسقة من نهايات الكمرات أو خطوط مراكز الأعمدة أو مرجع محدد آخر. ويحتاج المُصنّع إلى حجم الفتحة وشكلها واتجاهها وسماحاتها ومتطلبات تشطيب الحواف وتفاصيل التدعيم وتعليمات اللحام حيثما ينطبق ومتطلبات إصلاح الطلاء. وإذا كانت الخدمات ستُركب بعد الطلاء أو الجلفنة، فأدرج الحماية اللازمة لتجنب إتلاف الفولاذ النهائي.

وأخيرًا، قارن رسم التصنيع مع تسلسل تركيب الخدمات. فغالبًا ما تكشف هذه المراجعة الأخيرة مشكلات غير ظاهرة في المسقط الأفقي: لا يمكن إدخال أنبوب لأن كمرة أخرى تحجب المسار؛ أو شفة مجرى هواء أكبر من الفتحة؛ أو قضيب دعم يتعارض مع مقوٍ؛ أو لا يمكن استكمال العزل بعد تركيب الخط.

مشكلات تميل إلى التسبب في إعادة العمل

إحدى المشكلات المتكررة هي السماح بأبعاد فتحات كبيرة «تحسبًا لأي احتمال». فالخلوص الإضافي ضروري، لكن التوسيع غير المضبوط قد يضعف الجساءة ويدعو إلى تعديلات ميدانية غير معتمدة. وينبغي تصميم الخلوص لا تخمينه. وهناك مشكلة أخرى تتمثل في النظر إلى المسار الأفقي فقط. فالأنابيب المائلة ووصلات الفروع الرأسية والمساحة اللازمة لإزالة صمام أو مرشح قد تحول اختراقًا يبدو قابلًا للتنفيذ إلى عائق للصيانة.

مصدر آخر للمشكلات هو التعامل مع فتحات الكمرات ودعامات الخدمات كبنود غير مترابطة. فالخدمات التي تمر عبر كمرة لا تزال تحتاج إلى دعم مستقل على فواصل مناسبة. وفتحة الكمرة هي مسار، وليست بالضرورة نقطة دعم. وقد يؤدي تعليق أحمال خدمات ثقيلة على كمرة دون التحقق من الحمل المضاف إلى تغيير الافتراضات الإنشائية الأصلية.

ينبغي أيضًا مراعاة متطلبات الحماية من الحريق والطلاء مبكرًا. فقد يتطلب الاختراق عبر كمرة محمية استمرارية نظام الحماية حول الفتحة وأي تدعيم. وتحتاج حواف القطع إلى معالجة مناسبة، لا سيما في البيئات التي يُتوقع فيها وجود رطوبة أو تعرض كيميائي أو تكاثف.

متى يكون الحل المثقب هو الخيار الصحيح

تكون الكمرة الفولاذية المثقبة أكثر فائدة عندما يكون دمج الخدمات معروفًا مبكرًا، وتكون مسارات الخدمات مستقرة نسبيًا، ويستطيع التصميم الإنشائي استيعاب الفتحات دون تدعيم غير متناسب. ويمكن أن تكون ذات قيمة خاصة حيث يكون الحفاظ على الخلوص الرأسي مهمًا أو حيث تعبر خدمات متكررة تخطيطًا منتظمًا للكمرات.

وتكون أقل جاذبية عندما تظل مسارات الخدمات قيد التغيير، أو تقع الفتحات قرب مناطق عالية الإجهاد، أو تكون الاختراقات المطلوبة كبيرة جدًا بحيث تصبح الكمرة صعبة التفصيل اقتصاديًا. وفي هذه الحالات، قد تشمل البدائل تغيير العمق الإنشائي أو تعديل شبكة التأطير أو إنشاء منطقة خدمات مخصصة أو استخدام تأطير ثانوي أو إعادة توجيه الخدمات الأكثر مرونة فقط.

عادةً ما تأتي أفضل نتيجة من اتخاذ القرار قبل طلب الفولاذ، لا بعد بدء التركيب في الموقع. فالكمرة الفولاذية المثقبة المنسقة جيدًا تفعل أكثر من مجرد إنشاء ممر للأنابيب ومجاري الهواء. إنها تحول تعارضًا متوقعًا إلى تفصيل إنشائي وتصنيعي محدد، مما يمنح فريق التركيب مسارًا أوضح ويقلل الضغط لإجراء تغييرات مرتجلة لاحقًا.
