في العديد من ورش التصنيع، لا تظهر المشكلة الأولى في أعمال العوارض H والعوارض I في غرفة إعداد الرسومات، بل تظهر على طاولة القطع، أو أثناء التجميع الأولي، أو عندما ترفض إحدى القطع أن تستقر بالطريقة التي توقعها فريق العمل. فقد يتسبب مقطع بدا «قريبًا بما يكفي» على الورق في عمليات تشذيب إضافية، أو صعوبة في الوصول باللحام، أو عدم تطابق عند نقاط الوصل.

ولهذا السبب يكون اختلاف الشكل مهمًا إلى هذا الحد. فكلا المقطعين شائعان في المنشآت الفولاذية، لكنهما يتصرفان بشكل مختلف أثناء التصنيع بسبب عرض الجناح، وعمق الج web، والثبات أثناء المناولة، وطريقة استقرار الملحقات على المقطع. إذا كنت تقوم بفرز القطع لمشروع ما وتحاول تجنب إعادة العمل، فالسؤال العملي ليس أيهما يبدو أقوى، بل أيهما يتناسب مع عملية التشغيل بأقل قدر من المفاجآت.

أين يبدأ الالتباس عادةً

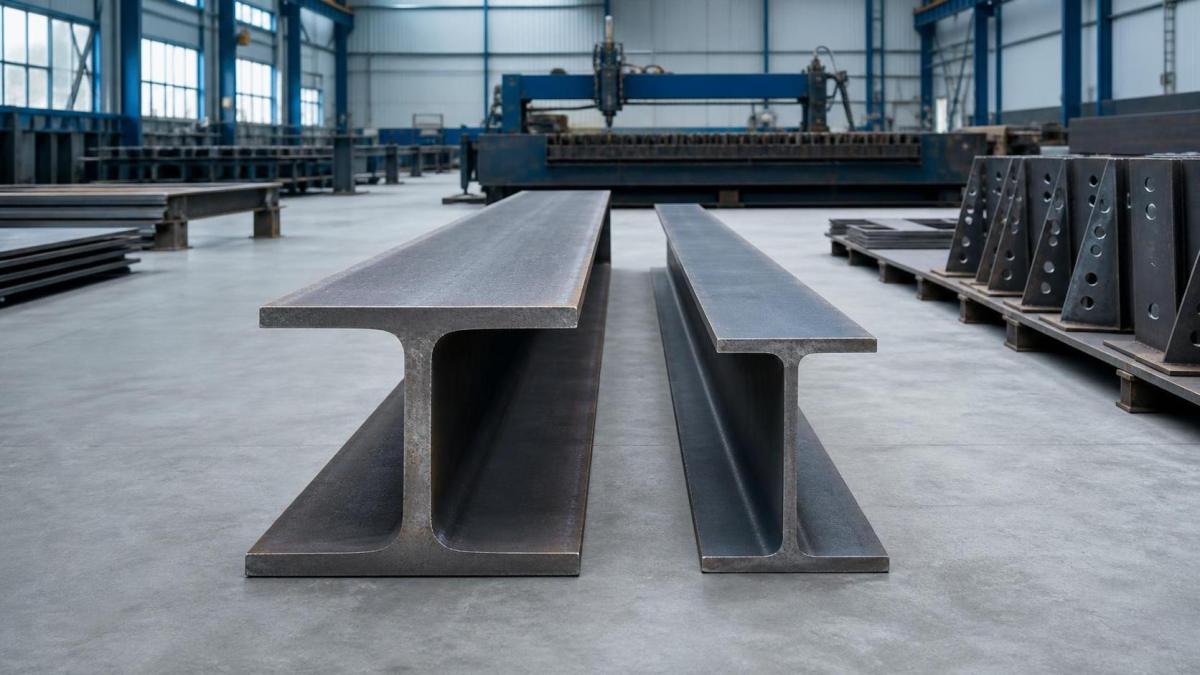

يستخدم كثير من الأشخاص الاسمين بشكل غير دقيق، ثم يكتشفون أن المقطع الذي استلموه لا يتطابق مع الافتراضات التي بُنيت عليها رسومات الورشة. عادةً ما تكون للعوارض I أجنحة أضيق ومقطع أكثر تدرجًا، بينما تتميز العوارض H بأجنحة أعرض وشكل أكثر انتظامًا. ويؤثر هذا الاختلاف في سلوك الفولاذ أثناء التعليم، والتثبيت، والثقب، واللحام.

في أعمال التصنيع اليومية، نادرًا ما تكون المشكلة في المقطع نفسه، بل في استخدام التوقعات الخاطئة. فعلى سبيل المثال، قد يكون الجناح الضيق أسهل في تمريره عبر بعض القوالب، لكنه قد يترك مساحة أقل للوصول باللحام. وقد يوفر الجناح العريض مساحة ارتكاز أو اتصال أفضل، لكنه قد يزيد أيضًا من وزن المناولة ويتطلب عناية أكبر عند إعداد نقاط الرفع. وإذا لم يتحقق الفريق من شكل المقطع في وقت مبكر، تتراكم الأخطاء الصغيرة لتتحول إلى وقت ضائع.

النقاط التي تؤثر في الورشة أولًا

أوضح اختلاف يظهر في التجميع الأولي. إذ يمكن للأجنحة العريضة أن تجعل التخطيط أسهل عندما تحتاج الصفائح أو المقويات أو أجزاء الوصل إلى سطح ارتكاز ثابت. أما الأجنحة الأضيق فقد تتطلب تحديد موضع أكثر دقة، لأن هامش السماح يكون أقل قبل أن تنفد المساحة القابلة للاستخدام لتركيب الملحق. ويهم ذلك عند محاذاة خطوط الثقوب أو تجهيز الوصلات الطرفية.

ثم يأتي الوصول باللحام. ففي المقاطع ذات هندسة الأجنحة الأكثر تقاربًا، تصبح زاوية الشعلة وموضع مسدس اللحام أكثر أهمية. وقد يحتاج العمال إلى تغيير التسلسل، أو تدوير القطعة، أو استخدام تجهيزات مختلفة للحفاظ على اتساق اللحام. وإذا كانت العارضة ستُدمج في تجميعة أكبر، فقد يؤثر الشكل أيضًا في مقدار الحرارة المحتجزة بالقرب من منطقة التقاء الج web والجناح.

بعد ذلك تأتي المناولة. فقد يبدو المقطع بسيطًا على الورق، لكنه قد يتصرف بشكل مختلف تمامًا عند تحريكه داخل الورشة. وغالبًا ما تحتاج الأطوال الأكبر، والأجنحة الأعرض، والمقاطع الأثقل إلى دعم أفضل لتجنب الالتواء أثناء الرفع أو التدحرج. وهذا ليس مجرد مسألة تتعلق بالسلامة؛ فحتى التشوه البسيط قد يجعل المحاذاة اللاحقة أكثر صعوبة.

فحص المقطع قبل القطع

من العادات المفيدة التحقق من شكل المقطع الفعلي قبل بدء أي عمل لا يمكن التراجع عنه. ابدأ بالرسومات، ثم قارن المادة المستلمة مع تسمية المقطع، وعرض الجناح، وعمق الج web، والاستقامة. وإذا كان المشروع يعتمد على تطابق دقيق للوصلات، فلا تفترض أن نوعًا من العوارض يمكن أن يحل محل النوع الآخر دون إعادة فحص التفاصيل.

وبالنسبة إلى فرق الورشة التي تتعامل مع مزيج من العناصر الإنشائية وأعمال الصفائح المقاومة للتآكل، يمكن لاختيار المادة أن يؤثر أيضًا في العملية. ففي المناطق التي تحتاج فيها الأجزاء الملحومة إلى مقاومة إضافية للتعرض للمواد الكيميائية أو لدرجات الحرارة المرتفعة، قد يحدد بعض المصنّعين صفيحة فولاذ مقاوم للصدأ 316L للمكونات المرتبطة أو الأغطية أو الملحقات. ولا يغير ذلك اختيار العارضة نفسه، لكنه قد يؤثر في طريقة تخطيط ولحام التجميعة المحيطة.

اختيار المقطع المناسب للمهمة

تتمثل إحدى الطرق البسيطة لمقارنة الفروق بين العوارض H والعوارض I في السؤال عما يجب أن يحققه العنصر أثناء التصنيع، وليس أثناء الخدمة فقط. فإذا كانت المهمة تحتاج إلى مساحة أكبر للوصلات، أو ارتكاز أوسع، أو سطح أكثر استواءً لأعمال تركيب الملحقات، فعادةً ما يكون المقطع على شكل H أسهل في التعامل. أما إذا كانت المساحة أو الوزن أو هندسة الوصلات الحالية تفرض قيودًا، فقد يكون المقطع على شكل I هو الخيار العملي الأنسب.

لا تكتفِ بالشكل وحده. تحقق من درجة الفولاذ، والأطوال المتاحة، وحالة السطح، وأي قيود على القطع أو الثقب يحددها المصنع أو قائمة المخزون. فقد تبطئ العارضة التي تبدو ملائمة الإنتاج إذا وصلت بطول مخزون غير صحيح أو احتاجت إلى تجهيز إضافي قبل اللحام. وهنا تظهر فائدة التوحيد القياسي، خصوصًا عندما يتضمن المشروع مواد مختلطة أو مكونات موردة لصناعات مختلفة مثل المعدات الكيميائية، ووسائل النقل، أو التجميعات الثقيلة.

تغييرات صغيرة في العملية توفر إعادة العمل

في أعمال التصنيع الفعلية، غالبًا ما يكون الحل الأفضل هو تحسين التسلسل. ضع علامات واضحة على اتجاه المقطع قبل نقله إلى القطع. واستخدم أسطحًا مرجعية للتخطيط، وليس المحاذاة البصرية فقط. وإذا كانت العارضة ستُلحم إلى صفائح أو حوامل، فجرّب تركيب الوصلة قبل التثبيت النهائي بالنقاط حتى يتمكن الفريق من اكتشاف مشكلات الخلوص مبكرًا. وبالنسبة إلى العناصر الأطول، ادعمها عند عدد كافٍ من النقاط لتجنب الترهل أثناء الثقب أو التجميع الأولي.

ومن المفيد أيضًا الفصل بين سؤال «هل يمكن تجميعها؟» وسؤال «هل ينبغي تجميعها بهذه الطريقة؟». فقد تتوافق وصلة ما بعد استخدام القوة، لكنها قد تسبب تشوهًا أو صعوبة في الوصول باللحام لاحقًا. وعادةً ما يلاحظ المشغلون ذلك أولًا عندما يصبح مسار الشعلة غير مريح أو يضطر المشبك إلى العمل عكس شكل المقطع. وفي تلك المرحلة، يكون تغيير ترتيب التجميع أسهل عادةً من تصحيح تشوه مكتمل.

أخطاء شائعة يجب تجنبها

من الأخطاء المتكررة التعامل مع جميع مقاطع العوارض على أنها قابلة للاستبدال لأن المقاس الاسمي يبدو متشابهًا. ومن الأخطاء الأخرى افتراض أن المقطع الأعرض هو الأفضل دائمًا. ففي الواقع، يعتمد الاختيار الصحيح على تخطيط الوصلات، وطريقة الرفع، وحجم أعمال التصنيع المتبقية.

ومن السهل أيضًا تجاهل التأثيرات اللاحقة. فقد يكون المقطع مناسبًا لعملية قطع معينة، لكنه يسبب صعوبة في المحطة التالية إذا حجبت هندسة جناحه المشبك أو رأس المثقاب أو شعلة اللحام. ولا تقتصر أعمال التصنيع الجيدة على استلام الفولاذ الصحيح، بل تتعلق أيضًا بمواءمة المقطع مع تسلسل العمليات.

عندما يخصص فريق العمل وقتًا للتحقق من هذه التفاصيل مبكرًا، يصبح اختيار العوارض H والعوارض I أقل اعتمادًا على التخمين بكثير. وتكون النتيجة عادةً تجميعًا أوليًا أكثر سلاسة، وتعديلات أقل، ومسارًا أوضح من استلام المادة إلى التجميع النهائي.
