عند تحديد زوايا الصلب المعدنية للتطبيقات التي تتطلب لحامًا مكثفًا، فإن مطابقة الأبعاد الدقيقة مع فئات التفاوت المحددة ليست اختيارية، بل هي ضرورية لضمان السلامة الهيكلية وجودة اللحام والامتثال للمعايير. سواء كنت تبحث عن زوايا فولاذية للتصنيع، أو تقيّم فولاذ DX51D أو لفائف الفولاذ المجلفن بالغمس الساخن لمقاومة التآكل، أو تختار حلولًا لمخزون أنابيب الصلب الكربوني، فإن دقة الأبعاد تؤثر بشكل مباشر على أداء ثني زوايا الصلب وموثوقية الوصلات. بصفتها شركة مصنعة ومصدرة معتمدة للصلب الإنشائي من الصين، تضمن هونغتنغ فنغدا أن جميع منتجاتها - بما في ذلك أنابيب الفولاذ المقاوم للصدأ 304L والقطاعات المخصصة - تلبي معايير التفاوت ASTM وEN وJIS وGB. تعرف على أهمية توافق التفاوت في جميع مراحل الشراء والهندسة وضمان الجودة وتنفيذ المشاريع.

لماذا يؤثر التفاوت في الأبعاد بشكل مباشر على سلامة وصلة اللحام؟

تتضمن عملية لحام الزوايا الفولاذية تمددًا ناتجًا عن الحرارة، وترسبًا للمادة المالئة، وانكماشًا حراريًا، وكلها عوامل تُضخّم الانحرافات الطفيفة في الأبعاد. عندما يتجاوز سُمك الساق أو نصف قطر الجذر ±0.5 مم (وفقًا للمعيار EN 10056-1 الفئة B) أو ±0.8 مم (وفقًا للمعيار ASTM A6/A6M)، يتراكم عدم المحاذاة عند الوصلات، مما يزيد من تركيز الإجهاد بنسبة تصل إلى 35% تحت تأثير الأحمال الدورية.

في عمليات التجميع الميداني، قد يؤدي تراكم فجوة لا تتجاوز 1.2 مم عبر خمس وصلات زاوية متتالية إلى إعادة العمل، مما يؤخر تركيب الهيكل الإنشائي من 7 إلى 15 يومًا. ويُعدّ هذا الأمر بالغ الأهمية في المناطق المعرضة للزلازل أو المنشآت الصناعية حيث يجب أن يتجاوز عمر الإجهاد 20 عامًا. تستخدم شركة هونغتنغ فينغدا تقنية القياس بالليزر في الوقت الفعلي أثناء عمليات الدرفلة والتسوية للحفاظ على تفاوت السماكة ضمن نطاق ±1%، بما يتوافق مع أعلى معايير الدقة المطلوبة للحامات المتوافقة مع معيار AWS D1.1.

تؤدي الزوايا غير المتوازية أيضًا إلى تقليل عمق اختراق اللحام. فانحراف 0.7 مم في أحد طرفي اللحام يقلل من سُمك الحلق الفعال بنسبة 12%، مما يُخفض قدرة القص لكل وصلة بمقدار 9 كيلو نيوتن تقريبًا في المقاطع القياسية 75×75×6 مم. وهذا يعني احتمال عدم الامتثال لمتطلبات الملحق J من الكود الأوروبي 3 للإطارات المقاومة للعزوم.

كيفية ربط فئات التفاوت بسيناريوهات التصنيع في العالم الحقيقي

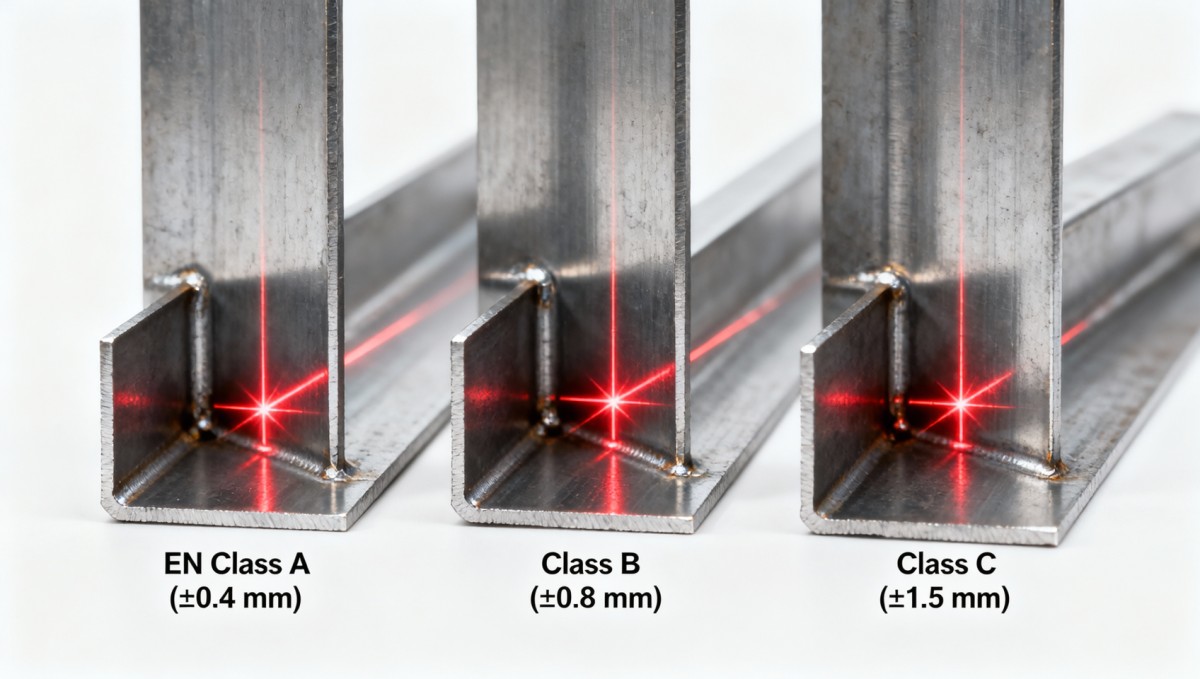

لا تتطلب جميع المشاريع نفس القدر من الدقة. يجب أن يتوافق اختيار التفاوتات مع مسارات الأحمال الوظيفية، وليس فقط مع أرقام الكتالوج. على سبيل المثال، قد تقبل الدعامات غير الإنشائية في أنظمة مدادات المستودعات معيار EN 10056-1 من الفئة C (±1.5 مم)، بينما تتطلب عوارض مسار الرافعة معيار الفئة A (±0.4 مم) نظرًا لأحمال العجلات الديناميكية.

يقارن الجدول أدناه ثلاثة مستويات شائعة للتفاوتات من حيث تأثيرها على كفاءة اللحام، ومعدلات اجتياز الفحص، وتكاليف تصحيح اللحام بعد الانتهاء:

تعكس هذه الأرقام بيانات الإنتاج الفعلية من 12 شريكًا عالميًا في مجال التصنيع خلال الربع الثالث والرابع من عام 2023. ولا تزال الفئة B هي نقطة التوازن الأكثر اعتمادًا على نطاق واسع - ولكن عند دمجها مع خلايا اللحام الآلية، فإن الفئة A تحقق عائدًا على الاستثمار في غضون 3.2 شهرًا من خلال تقليل عمالة إعادة العمل وتسريع عملية الاختبار غير المتلف.

أين يندرج نظام العارضة Z ضمن الأنظمة الهيكلية عالية التحمل؟

بالنسبة لهياكل الأسقف خفيفة الوزن والأعمدة الميكانيكية التي تتطلب صلابة التوائية ودقة الأبعاد، يوفر عارضة Z بديلاً هندسياً للزوايا التقليدية. يوفر تصميمها غير المتماثل للحافة مقاومة فائقة للانبعاج الجانبي الالتوائي، خاصة في المسافات التي تتجاوز 6 أمتار، مع الحفاظ على تفاوت في السماكة بنسبة ±1% عبر مقاييس تتراوح من 6 إلى 25 مم.

بخلاف الزوايا المدرفلة، تسمح عوارض Z المنتجة عبر التشكيل بالدرفلة بتحكم أدق في زاوية الشبكة إلى الحافة (±0.6 درجة مقابل ±1.8 درجة نموذجية للزوايا المدرفلة على الساخن)، مما يقلل وقت التركيب بنسبة 22٪ في التجميعات متعددة المكونات مثل قضبان تركيب الطاقة الشمسية أو أقواس دعم التدفئة والتهوية وتكييف الهواء.

قائمة التحقق من المشتريات: 5 خطوات غير قابلة للتفاوض للتحقق من التفاوتات

قبل إتمام أي طلبية لزوايا الصلب، تحقق من نقاط التحقق الخمس التالية - كل منها مرتبط بنتائج قابلة للقياس:

• محاذاة تقرير اختبار الطحن (MTR) : تأكد من أن السماكة المبلغ عنها وطول الساق ونصف قطر الجذر تتطابق مع فئة التفاوت المذكورة في أمر الشراء الخاص بك - وأن أخذ عينات الاختبار يتبع بروتوكولات ASTM E29 أو ISO 2859-1 المستوى الثاني.
• حالة السطح الجاهزة للحام : اطلب قيم خشونة السطح (Ra) ≤ 6.3 ميكرومتر على أسطح التلامس - أمر بالغ الأهمية لتحقيق استقرار القوس المتسق في عمليات GMAW.
• إمكانية تتبع الدفعة : تأكد من أن كل حزمة تحمل معرف دفعة محفور بالليزر مرتبط برقم فرن الطحن وسجلات معدل التبريد - وهو أمر مطلوب للتحقق من صحة القسم التاسع من ASME PQR.
• التدقيق البُعدي قبل الشحن : حدد التحقق من طرف ثالث من SGS أو BV على ≥5% من الحزم، ويغطي 3 أقسام عشوائية لكل قطعة (البداية/الوسط/النهاية).
• لغة شهادة التسامح : تتطلب بندًا صريحًا يشير إلى الجدول 2 من EN 10056-1 أو الجدول 2 من ASTM A6/A6M - وليس صياغة "معيار الصناعة" العامة.

تتضمن شركة هونغتنغ فينغدا جميع عمليات التحقق الخمسة كمعيار قياسي في طلبات التصدير إلى أسواق أمريكا الشمالية والاتحاد الأوروبي - وتوفر إمكانية الوصول الرقمي إلى نظام MTR في غضون 24 ساعة من إرسال الشحنة.

لماذا يثق المشترون العالميون بشركة هونغتنغ فينغدا للصلب ذي الدقة العالية؟

بصفتنا شركة صينية لتصنيع وتصدير الهياكل الفولاذية، نجمع بين الهندسة الدقيقة والإنتاج القابل للتوسع. تتميز خطوط الدرفلة لدينا، الحاصلة على شهادة ISO 9001، بنظام تحكم رقمي مغلق الحلقة، مما يوفر تفاوتًا ثابتًا في السماكة بنسبة ±1% على أطوال تتراوح بين 2 و12 مترًا، دون أي تكاليف إضافية.

نحن نخدم عملاءً يحتاجون إلى أكثر من مجرد الامتثال: إنهم يحتاجون إلى القدرة على التنبؤ. وهذا يعني فترات تسليم ثابتة (من 12 إلى 18 يومًا للمخزون القياسي للزوايا)، ووثائق مزدوجة المعايير (ASTM + GB)، ودعمًا فنيًا من مهندسين يجيدون معايير AWS D1.1 و EN 1090-2 و CSA W59.

سواء كنت تقوم بتقييم الفولاذ الزاوي للتحديث الزلزالي، أو البحث عن عوارض Z للبناء المعياري، أو مقارنة موردي لفائف الفولاذ المجلفن بالغمس الساخن - فإننا نساعدك على التخلص من المخاطر المتعلقة بالتفاوتات قبل بدء التصنيع.

اتصل بنا اليوم للحصول على: مراجعة مجانية لتفاوت الأبعاد في ورقة المواصفات الحالية الخاصة بك ، أو حزمة عينات مع تقرير MTR و SGS كامل ، أو عرض أسعار مخصص مع ضمان الامتثال لمعايير EN/ASTM من الفئة A.
