يعد فهم سبب اختلاف سعر حديد H-beam باختلاف سمك الشفة—وليس الوزن فقط—أمرًا بالغ الأهمية لمتخصصي المشتريات ومديري المشاريع والمقيمين الفنيين الذين يتعاملون مع الصلب الإنشائي. في Hongteng Fengda، وهي شركة تصنيع وتصدير موثوقة للصلب الإنشائي مقرها الصين، نلاحظ ارتباكًا متكررًا بين محركات سعر حديد H-beam ومعايير سعر قضبان الصلب العامة أو سعر أنابيب الصلب. يؤثر سمك الشفة بشكل مباشر على قدرة التحمل، متطلبات اللحام، والامتثال لمعايير ASTM/EN—وهي عوامل تتجاوز حساب التكلفة البسيط القائم على الوزن. سواء كنت تقارن قضبان الصلب للبناء، أو تقييم مواصفات أنابيب الصلب، أو تختار مصنع أنابيب الصلب OEM، فإن إدراك هذه الفروق الدقيقة يساعد في التحكم في التكاليف، وضمان السلامة، وتجنب تأخير المشاريع. دعونا نحلل المنطق الهندسي والتجاري وراء ذلك.

لماذا يعد سمك الشفة أكثر أهمية من الوزن في تسعير الصلب الإنشائي

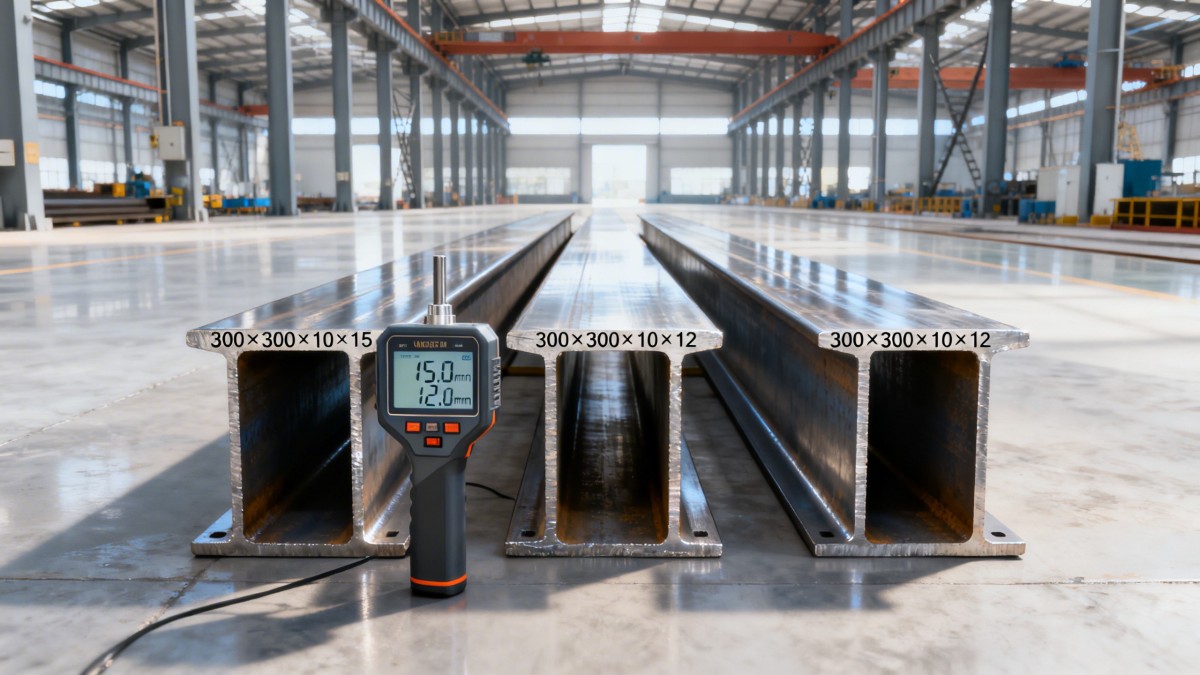

غالبًا ما يُستخدم الوزن كبديل للتكلفة في منتجات الصلب الأساسية—لكن حديد H-beam عبارة عن مكونات مصممة هندسيًا، وليست مواد خام. قد يزن حديد H-beam مقاس 300×300×10×15 (سمك الشفة 15 مم) أكثر بنسبة 5٪ فقط من النوع 300×300×10×12، لكنه قد يصل إلى 12-18٪ أعلى في سعر الوحدة. تعكس هذه الزيادة تعقيد التصنيع الحقيقي: تتطلب الشفات الأكثر سمكًا كتلًا ذات جودة أعلى، ولفات أطول، وضبطًا أكثر دقة لدرجة الحرارة (±5°C أثناء التشطيب)، ودورات تقويم إضافية.

من الناحية الإنشائية، يتحكم سمك الشفة في مقاومة العزم، حدود التواء الموضعي، وتصميم وصلة اللحام. وفقًا لـ EN 1993-1-1، يجب أن تظل نسبة نحافة الشفة (c/t_f) أقل من 9ε للأقسام من الفئة 1—مما يعني أن شفة بسمك 20 مم على قسم بعرض 350 مم تسمح باستخدام العزم البلاستيكي الكامل، بينما شفة بسمك 12 مم تؤدي إلى عوامل تخفيض تصل إلى 0.72. وهذا يؤثر مباشرة على كفاءة امتداد الشعاع وتكاليف العمالة اللاحقة.

تواجه فرق المشتريات التي تعتمد على سعر قضبان الصلب للطن خطر عدم تحديد الأعضاء الحرجة بشكل صحيح. على سبيل المثال، خطأ في تقدير سمك الشفة بمقدار 2 مم فقط في شعاع مسار رافعة بطول 24م يمكن أن يزيد الانحراف بنسبة 37٪ ويقلل العمر الافتراضي للتعب بنسبة 42٪—مما يؤدي إلى إعادة العمل، غرامات التأخير، أو حتى عدم الامتثال لمتطلبات ISO 9001-2008 لتوثيق سلامة الهيكل.

كيف يؤثر سمك الشفة على التطبيقات العملية والامتثال

لا يتعلق سمك الشفة بالقوة فقط—بل يحدد التوافق مع أنظمة التوصيل، وطرق الحماية من الحرائق، والصيانة طويلة الأجل. في البنية التحتية للسكك الحديدية، حيث تتطلب أنظمة السكك الحديدية نقل حمل دقيق ومقاومة للتعب، تؤثر هندسة الشفة على احتفاظ عزم مشبك السكة وتوزيع الإجهاد عند واجهة العارضة. تعتمد قضبان U71Mn (ارتفاع 170 مم، عرض الرأس 71 مم) على نصف قطر انتقال ثابت من الشفة إلى الويب—الانحرافات التي تزيد عن ±0.5 مم تزيد ضوضاء العجلة عن السكة بمقدار يصل إلى 8 ديسيبل (A) وتسارع تآكل التموج.

بالنسبة لدرابزين الجسور ودرابزين السطح، يحدد سمك الشفة بدل التآكل ومتطلبات الطحن بعد اللحام. تتيح شفة بسمك 16 مم لحامات اختراق كامل مع تعزيز ≤1.5 مم—لتحقيق اختبار تأثير ASTM A1011 الفئة 3 عند -20°C. تجبر شفة بسمك 10 مم على لحامات اختراق جزئي، مما يتطلب اختبارًا بالموجات فوق الصوتية بنسبة 100٪ وفقًا لـ AWS D1.5 ويضيف 3-5 أيام إلى وقت دورة ضمان الجودة.

يوضح هذا الجدول كيف يؤثر سمك الشفة على توفير التكاليف التشغيلية—وليس تكلفة المواد فقط. في Hongteng Fengda، يحافظ خط الإنتاج لدينا على تسامح ±0.3 مم في سمك الشفة عبر دفعات تزيد عن 500 طن، يتم التحقق منها عبر قياس الليزر كل 15 دقيقة—لضمان الاتساق للمشاريع متعددة المراحل التي تمتد عبر أمريكا الشمالية وجنوب شرق آسيا.

قائمة التحقق للمشتريات: ما يجب التحقق منه بخلاف الوزن

عند شراء حديد H-beam دوليًا، لا يمكن للوزن وحده التحقق من الملاءمة. إليك ما يوصي به فريق المبيعات الفني لدينا للتحقق قبل إصدار أمر الشراء:

• تسامح سمك الشفة وفقًا لـ EN 10034 (±0.5 مم لـ t_f ≤ 20 مم؛ ±0.8 مم لـ t_f > 20 مم)
• تقرير قياس نصف قطر التوصيل بين الويب والشفة (12 مم كحد أدنى مطلوب للمفاصل الحساسة للتعب)
• شهادة اختبار المصنع التي تظهر خصائص الشد عند سمك الشفة الفعلي—وليس الدرجة الاسمية
• التحقق البعدي على ≥3 قطع عشوائية لكل دفعة 20 طن، مع بيانات قياس الإحداثيات (CMM) قابلة للتتبع وفقًا لمعايير NIST

لتطبيقات السكك الحديدية، تحقق من المحاذاة بين عرض قاعدة السكة (114-150 مم) وهندسة مشبك العارضة—المحاذاة الخاطئة التي تزيد عن 1.2 مم تسبب نقل حمل غير متكافئ وتعب مبكر للمسامير. تخضع منتجات السكك الحديدية لدينا للمسح البصري الآلي لضمان اتساق عرض القاعدة ضمن ±0.8 مم عبر أطوال 12-30 م.

لماذا تختار Hongteng Fengda للصلب الإنشائي الدقيق

بصفتنا مصنعًا معتمدًا للصلب الإنشائي نصدر إلى 32 دولة، فإن Hongteng Fengda تملأ الفجوة بين الدقة الهندسية والبراغماتية في المشتريات. نقدم:

• خيارات سمك شفة مخصصة من 8 مم إلى 32 مم—بدون غرامة حد أدنى للطلب لانحرافات ±1 مم عن الدرجات القياسية
• تقارير التحقق البعدي قبل الشحن الممتثلة لـ ISO/IEC 17025، يتم تسليمها رقميًا خلال 24 ساعة من الفحص
• إمكانية التتبع الكاملة: كل رقم دفعة مرتبط بالتركيب الكيميائي، نتائج الاختبارات الميكانيكية، وطوابع زمنية لسجل الدرفلة
• فترات تسليم في الوقت المناسب: 7-15 يومًا للمقاسات القياسية (U74، Q235، PD3)؛ 25-35 يومًا لقضبان مخصصة مثل BNbRE أو QU120

ندعم فريقك باستشارات فنية مجانية حول تحسين سمك الشفة—سواء كنت تتحقق من فحوصات ثبات EN 1993-1-5، أو تنسق مع تسامحات ASTM A6/A6M، أو تستعد لعمليات تدقيق خارجية. اتصل بنا لطلب: (1) منحنى سمك الشفة مقابل الانحراف لحالة الامتداد المحددة لديك، (2) نماذج تقارير CMM، أو (3) حزم شهادات OEM للسكك الحديدية بما في ذلك وثائق الامتثال البيئي ISO 14001:2004.
