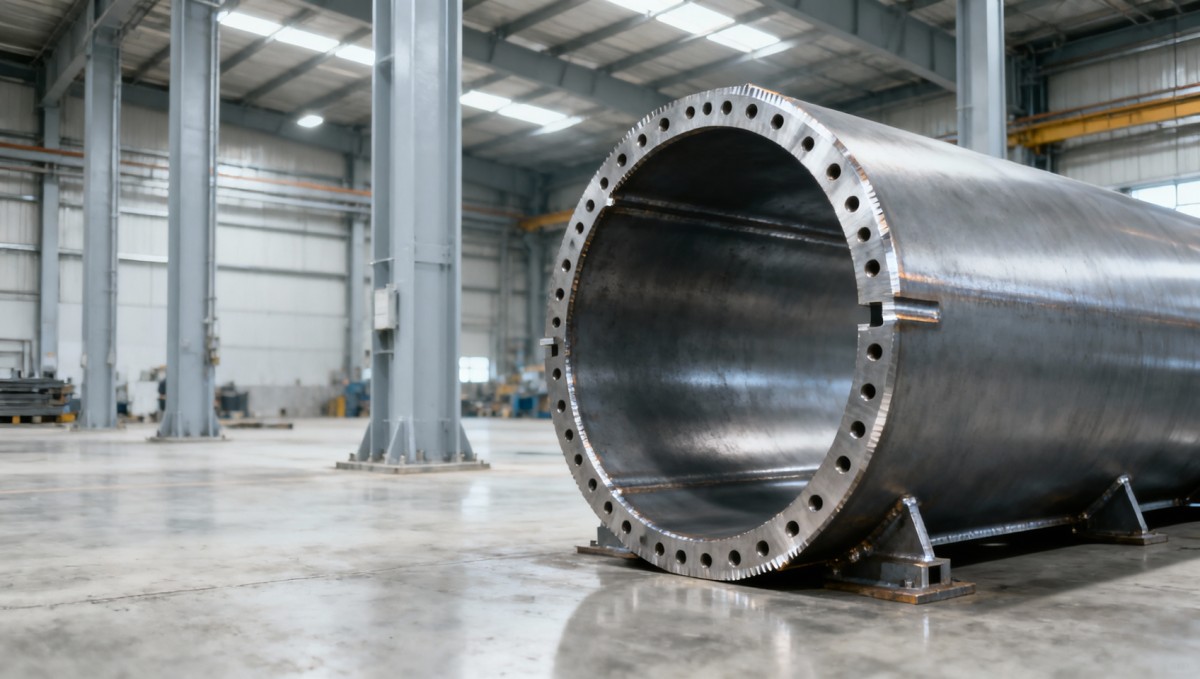

لماذا تحدد قوة الخضوع موثوقية قاعدة البرج وليس قوة الشد

عند تصميم أقسام قاعدة برج توربينات الرياح - حيث لا يمكن المساومة على السلامة الهيكلية تحت أحمال الرياح الدورية - غالباً ما تفوق قوة الخضوع لملف الصلب ASTM أداء قوة الشد في الواقع العملي. بالنسبة للمشترين العالميين الذين يبحثون عن ملف الصلب ASTM لأبراج توربينات الرياح، أو صلب شاندونغ لمشاريع الجسور، أو الصلب المقطعي C للبناء المعياري، فإن فهم هذا التمييز أمر بالغ الأهمية للسلامة ومقاومة التعب والموثوقية طويلة الأجل. بصفتنا مصنعًا ومصدرًا موثوقًا به للصلب الهيكلي من الصين، توفر Hongteng Fengda عوارض ASTM معتمدة لمعدات التعدين، وأعمدة الصلب الهيكلية للتخزين البارد، وحلول مقاومة التآكل لصفائح الصلب Z150 - جميعها مصممة لتلبية المعايير الدولية الصارمة والمتطلبات الخاصة بالمشروع.

قوة الشد - أقصى إجهاد يتحمله المادة قبل الكسر - يتم الاستشهاد بها على نطاق واسع في مواصفات المشتريات. ولكن في قواعد الأبراج المعرضة لعقود من الانحناء المتناوب والالتواء والاهتزازات الناجمة عن الأرض، تحدد قوة الخضوع (النقطة التي يبدأ عندها التشوه الدائم) عمر الخدمة. قد تقاوم درجة الصلب ذات قوة الشد العالية ولكن نسبة الخضوع إلى الشد المنخفضة (مثل ASTM A572 Gr. 50: الخضوع = 345 ميجا باسكال، الشد = 450 ميجا باسكال، Y/T = 0.77) الفشل النهائي - لكنها تخضع في وقت مبكر تحت التحميل المتكرر، مما يسرع من بدء تشقق التعب عند أقدام اللحام وواجهات الشفة المثبتة بالمسامير.

تعمل أقسام قاعدة توربينات الرياح تحت 10⁷-10⁸ دورة تحميل على مدى 25 عامًا. وفقًا لـ ASTM E466، تتراوح حدود تحمل التعب لوصلات اللحام في الصلب الهيكلي عادةً بين 20٪-35٪ من قوة الخضوع الاسمية. وبالتالي، فإن قوة الخضوع الأعلى توسع نافذة إجهاد التشغيل الآمن مباشرة - مما يقلل من سلالة البلاستيك التراكمية لكل دورة ويؤخر انتشار الشقوق الدقيقة. هذا هو السبب في أن ASTM A913 Grade 65 (الخضوع ≥ 448 ميجا باسكال) يتم تحديده بشكل متزايد لحلقات قاعدة البرج في التطبيقات البحرية - على الرغم من أن قوة الشد (≥ 530 ميجا باسكال) أعلى بنسبة ~ 12٪ فقط من A572 Gr. 50.

تخضع عوارض H المدرفلة على الساخن المطابقة لـ ASTM وشرائح قاعدة الحلقة المخصصة من Hongteng Fengda لـ اختبار بالموجات فوق الصوتية (UT) بنسبة 100٪ و تحقق تأثير Charpy V-notch عند -20 درجة مئوية، مما يضمن قوة خضوع متسقة عبر سماكات تصل إلى 120 مم - وهو أمر بالغ الأهمية لتقليل إجهادات البقايا عبر السماكة في الألواح الأساسية الملحومة متعددة المراحل.

كيف تؤثر قوة الخضوع على عمر التعب وسلامة اللحام

نادرًا ما يبدأ فشل التعب في قواعد الأبراج من حمل الشد الإجمالي - بل ينشأ عند تركيزات الإجهاد الموضعية حيث يحدث اللدونة الدورية. عندما تكون قوة الخضوع غير كافية، حتى نسمات الرياح المتواضعة تثير الخضوع الدقيق عند انتقالات اللحام. بمرور الوقت، تتطور هذه المناطق إلى تراكمات انخلاع، مما يؤدي إلى تشقق شريط الانزلاق والكسر الكلي في النهاية. تظهر الدراسات التي أجرتها DNV GL أن زيادة قوة خضوع اللوحة الأساسية من 345 ميجا باسكال إلى 420 ميجا باسكال تمدد عمر التعب المتوقع بمقدار 2.3 مرة تحت أطياف حمل تصميم IEC 61400-1.

يقدم اللحام أيضًا تعقيدًا معدنيًا. يمكن أن تعاني مناطق التأثر الحراري (HAZ) في الصلب عالي القوة من التليين إذا تم حذف المعالجة الحرارية بعد اللحام (PWHT). لكن الصلب ASTM A618 و A992 المنتج من قبل Hongteng Fengda يتميز بمعادل كربوني محكم (CEV ≤ 0.42) وممارسة حبيبات دقيقة، مما يحافظ على قوة الخضوع ضمن ±15 ميجا باسكال عبر سماكات 25-80 مم - حتى بدون PWHT. تضمن هذه الاتساق إعادة توزيع حمل موحدة عبر وصلات البراغي وأنظمة المرساة المليونة.

علاوة على ذلك، تؤثر قوة الخضوع مباشرة على مقاومة الانبعاج. تعمل أقسام قاعدة البرج كأعمدة قصيرة تحت أحمال محورية وانحناء مجتمعة. تظهر نظرية انبعاج أويلر أن إجهاد الانبعاج الحرج يتدرج خطيًا مع قوة الخضوع لأنظمة الانبعاج غير المرنة - الشائعة في أسطوانات القاعدة ذات الجدران السميكة. تؤدي زيادة بنسبة 15٪ في قوة الخضوع إلى رفع عتبة الانبعاج المرن-البلاستيكي بمقدار ~13.5٪، مما يقلل من خطر تشوه الويب المحلي أثناء أحداث الرياح الشديدة (مثل هبات الرياح التي تزيد عن 50 عامًا > 55 م/ث).

يؤكد هذا الجدول أن قوة الخضوع وحدها ليست كافية - نسبة الخضوع إلى الشد مهمة بنفس القدر. تشير نسبة Y/T الأعلى إلى سعة تفوق في تصلب الإجهاد ومقاومة أفضل للخضوع الموضعي. تتضمن تقارير اختبار المطحنة من Hongteng Fengda منحنيات شد كاملة - وليس فقط القيم الدنيا - مما يتيح للمهندسين التحقق من أسس تصلب العمل (قيمة n) والاستطالة الموحدة، وهي مدخلات أساسية لنمذجة التعب بالعناصر المحدودة.

معايير المشتريات: ما هو أبعد من شهادة المطحنة

يجب على المشترين تجاوز قبول "مطابق لـ ASTM" بالقيمة الاسمية. يعتمد أداء قاعدة البرج في الواقع العملي على ثلاث طبقات تم التحقق منها:

• إمكانية تتبع مستوى الدفعة: تحمل كل ملف/لوحة رقم دفعة مرتبط بتحليل البوتقة وجدول الدرفلة ونتائج الاختبارات الميكانيكية - متاح رقميًا عبر بوابة Hongteng Fengda.
• الاتساق عبر السماكة: يجب أن يظل التباين في قوة الخضوع عبر سماكة لوحة 60 مم ضمن ±12 ميجا باسكال (وفقًا لـ ASTM A6/A6M الملحق A4). نختبر 3 مواقع لكل لوحة - السطح ومنتصف السماكة والظهر.
• التحقق من إمكانية اللحام: مواصفات إجراءات اللحام (WPS) المؤهلة مسبقًا لكل مزيج من الدرجة والسماكة، مدعومة باختبارات CTOD (إزاحة طرف الشق) عند -10 درجة مئوية للمعدن الأساسي وHAZ.

لتصنيع قاعدة البرج المعياري، نقدم شفة ASTM A992 مقطوعة مسبقًا ومثقوبة مسبقًا مع تحمل أبعادي ≤ ±0.5 مم - مما يقلل من اللحام الميداني بنسبة 40٪ ويقضي على تركيزات الإجهاد المتعلقة بالمحاذاة. وقت التسليم لمثل هذه المكونات المخصصة: 6-8 أسابيع من تأكيد الطلب، مع تفتيش معتمد ISO 9001 في كل مرحلة.

في البيئات الكيميائية أو البحرية المتطلبة، قد تكون هناك حاجة إلى طبقات حماية إضافية. لأنظمة الترشيح والفصل المدمجة في بنية تحتية لصيانة التوربينات، يوفر شبكة ملحومة من الفولاذ المقاوم للصدأ لدينا احتباس ميكرون دقيق (مثل 71-75 ميكرومتر لشاشات دعم المحفزات) مع مقاومة للتآكل تطابق ASTM A240 316L - مما يضمن طول العمر حيث يتدهور الصلب الكربوني.

المفاهيم الخاطئة الشائعة وتخفيف المخاطر

المفهوم الخاطئ الأول: "قوة الشد الأعلى = برج أقوى." الواقع: قوة الشد المفرطة دون قوة خضوع متناسبة تزيد الهشاشة - مما يزيد من خطر الكسر أثناء الأحداث الزلزالية أو تأثيرات النقل. نادرًا ما يتم استخدام ASTM A514، على الرغم من قوتها (الخضوع ≥ 690 ميجا باسكال)، في أقسام القاعدة بسبب صلابة اللحام الضعيفة بدون PWHT صارمة.

المفهوم الخاطئ الثاني: "جميع درجات ASTM قابلة للتبديل إذا كان الخضوع يفي بالمواصفات." الواقع: تؤثر عناصر السبائك الدقيقة (Nb، V، Ti) على تنقية الحبوب وتصلب الترسيب. يستخدم ASTM A913 من Hongteng Fengda السبائك الدقيقة من الفاناديوم لتحقيق بنية فيريت-لؤلؤي دقيقة - مما يوفر قوة خضوع موحدة وطاقة تأثير متفوقة في درجات الحرارة المنخفضة (> 47 جول عند -20 درجة مئوية).

يبدأ تخفيف المخاطر بالوضوح في المواصفات. ننصح المشترين بطلب:
• قوة الخضوع الدنيا عند سماكات 25 مم و 100 مم بشكل منفصل
• معامل التباين (CV) لقوة الخضوع ≤ 3.5٪ عبر 10 دفعات متتالية
• طريقة الاختبار غير المدمرة (NDT) ومعايير القبول وفقًا لـ ASTM A435/A609

تترجم هذه الضوابط إلى صفر فشل متعلق بالخضوع تم الإبلاغ عنه في الميدان عبر أكثر من 12،500 طن من صلب قاعدة البرج الموردة منذ عام 2020 - تغطي مشاريع من مزارع الرياح في تكساس إلى أول مجموعة بحرية في فيتنام.

الخلاصة: أعطِ الأولوية لقوة الخضوع - ثم شركاء من أجل الدقة

قوة الخضوع ليست مجرد رقم على شهادة مطحنة - إنها حجر الزاوية في مرونة التعب واستقرار الانبعاج والولاء البعدي طويل الأجل في قواعد أبراج توربينات الرياح. بينما تحمي قوة الشد من التمزق الكارثي، تحدد قوة الخضوع نطاق التشغيل اليومي حيث يعيش الهيكل ويتنفس ويصمد أمام ملايين دورات التحميل.

بصفتنا مصنعًا ومصدرًا للصلب الهيكلي من الصين، تجمع Hongteng Fengda بين دقة المعادن من درجة ASTM ودعم الهندسة على مستوى المشروع - من تعيين قوة الخضوع عبر سماكات الألواح إلى التحقق من إجراءات اللحام لهندسة المفصل الخاصة بك. تبلغ طاقتنا الإنتاجية 200،000+ طن/سنويًا، مع خطوط مخصصة لعوارض H ذات المقاطع الثقيلة وتزوير حلقات القاعدة المخصصة.

سواء كنت تحدد مواصفات لتوربين بحري 5.5 ميجاوات أو ترقى أساسات برية قديمة، شرك مع مورد يعامل قوة الخضوع كمطلب وظيفي - وليس مجرد خانة اختيار للتوافق. اتصل بـ Hongteng Fengda اليوم للحصول على استشارة فنية أو مراجعة تقرير اختبار المطحنة أو حل ملف صلب ASTM مخصص مصمم وفقًا لنطاق تصميم قاعدة البرج الخاص بك.
