عند إصدار خط أنابيب ضغط للتصنيع، نادرًا ما يكون السؤال مجرد: «ما مقاس الأنبوب المطلوب؟» بالنسبة لفرق الجودة والسلامة، يتمثل السؤال الأهم في ما إذا كانت مواصفة الأنبوب مناسبة للمائع والضغط ودرجة الحرارة وطريقة الوصل والكود الحاكم. قد يؤدي اختيار مواصفة أنابيب الفولاذ ASTM غير الصحيحة إلى مشكلات لا تظهر عند فحص الاستلام: متانة غير كافية في درجات الحرارة المنخفضة، أو جودة غير مناسبة لدرزة اللحام، أو تآكل متسارع، أو فجوة في تتبع المواد توقف المشروع في مرحلة متأخرة من العملية.

لا توجد مواصفة واحدة لأنابيب الفولاذ ASTM تنطبق على كل نظام أنابيب ضغط. يعتمد الاختيار الصحيح على ظروف الخدمة. في معظم المشاريع الصناعية، تحدد معايير ASTM متطلبات مواد الأنابيب وتصنيعها، بينما يحدد كود أنابيب مثل ASME B31.1 أو ASME B31.3 ما إذا كانت تلك المادة مقبولة لخدمة التصميم المقصودة.

والإجابة العملية هي: ASTM A106 وASTM A53 وASTM A333 وASTM A335 وASTM A312 من بين معايير ASTM الأكثر شيوعًا في تحديد مواصفات أنابيب الضغط. يخدم كل منها بيئة تشغيل مختلفة، ولا ينبغي اختيار أي منها بناءً على تصنيف الضغط وحده.

ابدأ بالخدمة، لا بكتالوج الأنابيب

قد يكون أنبوب فولاذ كربوني يبدو مألوفًا مقبولًا في خط مرافق منخفض الضغط، لكنه غير مناسب لمجمع بخار عالي الحرارة أو خط معالجة مبرد. قبل مقارنة المعايير، ينبغي لموظفي مراقبة الجودة الحصول على ملف خدمة واضح من فريق التصميم:

• ضغط التصميم ودرجة حرارة التصميم، بما في ذلك ظروف الاضطراب
• نوع المائع: الماء، البخار، الهواء، الغاز، الهيدروكربونات، المواد الكيميائية، أو الأوساط المسببة للتآكل
• الحد الأدنى لدرجة حرارة المعدن وخطر الكسر الهش
• بدل التآكل، وخطر التعرية، وعمر الخدمة المطلوب
• متطلبات الإنشاء بالأنابيب غير الملحومة أو ERW أو الملحومة بالصهر الكهربائي
• كود الأنابيب المعمول به، ومواصفات المشروع، وقيود العميل
• وثائق الفحص المطلوبة، وتتبع الصهرة، والاختبار الهيدروستاتيكي، والاختبارات غير الإتلافية NDE

هذا التسلسل مهم. يصف معيار الأنبوب متطلبات المنتج؛ ولا يقر بشكل مستقل بأن نظام الأنابيب آمن لجميع ظروف التشغيل. يجب أن تظل حسابات ضغط التصميم، والإجهادات المسموح بها، وقواعد سماكة الجدار، وإجراءات اللحام، والدعامات، والصمامات، والفلنجات، والاختبارات خاضعة للرقابة بموجب الكود المعمول به.

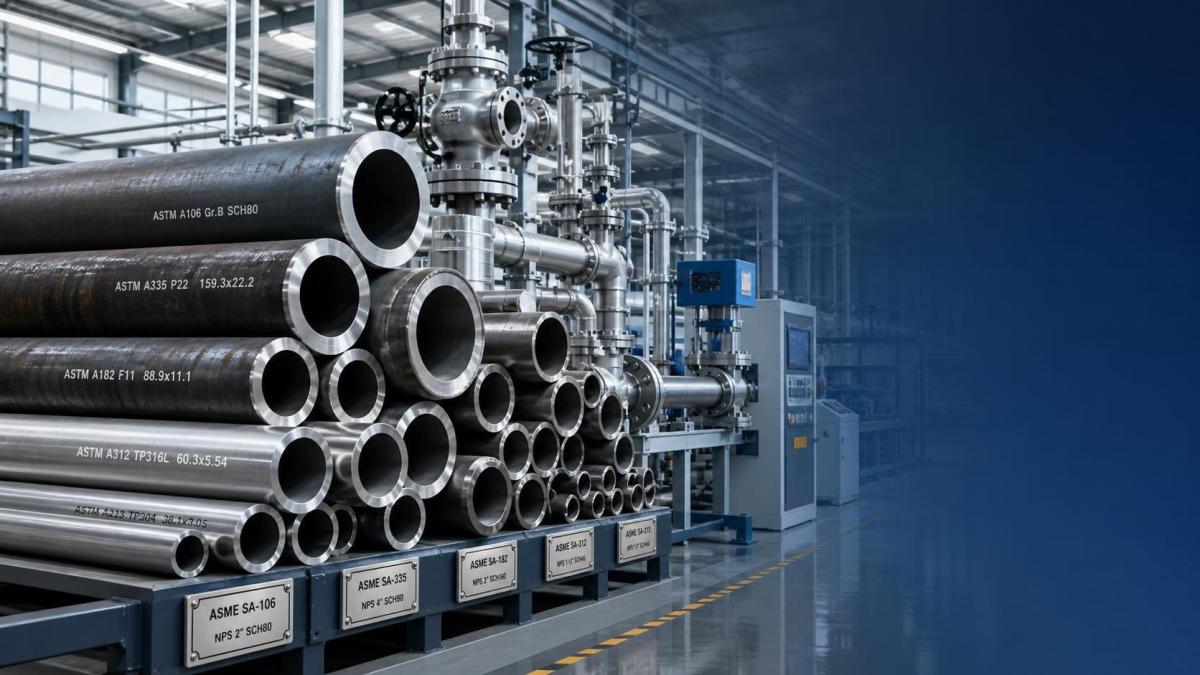

مواصفات أنابيب الفولاذ ASTM الأساسية المستخدمة في خدمة الضغط

ASTM A106: الخيار الشائع لأنابيب الفولاذ الكربوني عالية الحرارة

يغطي ASTM A106/A106M الأنابيب غير الملحومة من الفولاذ الكربوني لخدمة درجات الحرارة العالية. ويُستخدم على نطاق واسع في المصافي ومحطات الطاقة ومنشآت المعالجة والأنابيب المرتبطة بالغلايات وأنظمة البخار، حيث تجعل درجة الحرارة المرتفعة أنابيب المرافق العادية خيارًا غير مناسب.

تتوفر الدرجات A وB وC، وتعد الدرجة B الأكثر شيوعًا في المشتريات الصناعية. تُورّد أنابيب ASTM A106 غير ملحومة، مما يزيل درزة لحام طولية من المنتج. لا يلغي ذلك الحاجة إلى الفحص، لكنه غالبًا ما يُفضّل عندما تتطلب ظروف الضغط والحرارة الصعبة، أو الخدمة الدورية، أو مواصفات المشروع أنابيب غير ملحومة.

في فحص الاستلام، تأكد من الدرجة المحددة، والمقاس الاسمي للأنبوب، والجدول أو سماكة الجدار، ورقم الصهرة، وحالة التصنيع، ووثائق الاختبار. لا تفترض أن عبارة «فولاذ كربوني غير ملحوم» تعني تلقائيًا A106. لدى ASTM A106 متطلباته الخاصة للكيمياء والخواص الميكانيكية والوسم والاختبار.

ASTM A53: مناسب للعديد من تطبيقات الضغط والمرافق العامة

يغطي ASTM A53/A53M الأنابيب الفولاذية الملحومة وغير الملحومة السوداء والمجلفنة بالغمس الساخن. ويستخدم عادة للماء والهواء والبخار والغاز وخدمات المرافق العامة الأخرى ضمن حدود كود التصميم الحاكم ومواصفات المشروع. عادة ما تكون الدرجة B هي الدرجة ذات الصلة بالاستخدامات المرتبطة بالضغط نظرًا لمتطلباتها الميكانيكية الأقوى مقارنة بالدرجة A.

يتوفر A53 بأشكال غير ملحومة وملحومة. يمكن أن يكون الأنبوب الملحوم خيارًا عمليًا واقتصاديًا للخدمات المناسبة، لكن لا ينبغي للمشتري اعتبار كل منتجات A53 قابلة للاستبدال. يجب أن يحدد الطلب طريقة التصنيع المسموح بها، وتشطيب الأطراف، وحالة الطلاء، والجدول، ومتطلبات الاختبار. كما تتطلب الأنابيب المجلفنة مراجعة دقيقة عندما تكون درجة حرارة الخدمة أو تلوث العملية مصدر قلق.

في كثير من المشاريع، يكون ASTM A53 Grade B مناسبًا لأنابيب المرافق العادية، بينما يُختار ASTM A106 Grade B عندما تتطلب خدمة العمليات عالية الحرارة أنبوبًا غير ملحوم. هذه المقارنة مفيدة، لكنها ليست قاعدة استبدال عامة. يجب أن تحسم مواصفات المواد المعتمدة للمشروع هذه المسألة.

ASTM A333: لأنابيب الضغط منخفضة الحرارة

تغير درجة الحرارة المنخفضة القرار بالكامل. يمكن أن يفقد الفولاذ الكربوني متانته مع انخفاض درجة الحرارة، مما يجعل مقاومة الكسر الهش مصدر قلق أساسيًا للسلامة. يغطي ASTM A333/A333M الأنابيب الفولاذية غير الملحومة والملحومة المخصصة للخدمة منخفضة الحرارة، ويتضمن متطلبات اختبار الصدم المناسبة للدرجة والحالة المحددتين.

تُستخدم درجات مثل A333 Grade 6 بشكل شائع في تطبيقات درجات الحرارة المنخفضة، ولكن يجب التحقق من الحد الأدنى المطلوب لدرجة حرارة معدن التصميم مقابل الكود وبيانات المواد. لا يكفي أن ترى عبارة «أنبوب منخفض الحرارة» في أمر شراء. ينبغي لفرق مراقبة الجودة التحقق من نتائج اختبار صدم شاربي، ودرجة حرارة الاختبار، والمعالجة الحرارية عند الاقتضاء، وإمكانية التتبع، وما إذا كانت المواد الموردة تطابق فئة الأنابيب المعتمدة.

من الأخطاء المتكررة تحديد أنبوب فولاذ كربوني قياسي وإضافة ملاحظة غامضة تطلب «الملاءمة لدرجات الحرارة المنخفضة». لا تحل هذه الملاحظة محل مواصفة مواد ASTM منخفضة الحرارة أو متطلبات اختبار الصدم الموثقة اللازمة للامتثال للكود.

ASTM A335: أنابيب الفولاذ السبائكي لدرجات الحرارة والضغط المرتفعين

يغطي ASTM A335/A335M الأنابيب غير الملحومة من الفولاذ السبائكي الفريتي لخدمة درجات الحرارة العالية. وغالبًا ما يُحدد للبخار عالي الطاقة وخطوط العمليات الساخنة والأنظمة التي قد لا يحتفظ فيها الفولاذ الكربوني بالقوة الكافية أو مقاومة الزحف عند درجة حرارة التشغيل.

عادة ما تُعرّف درجات A335 بأرقام «P»، مثل P11 وP22 وP5 وP9 وP91 أو P92، تبعًا لنظام السبيكة ومتطلبات الخدمة. تتطلب هذه المواد ضبطًا منضبطًا. فقد يصبح التركيب الكيميائي والمعالجة الحرارية ومواد اللحام الاستهلاكية والتسخين المسبق والمعالجة الحرارية بعد اللحام وضبط الصلادة والتعريف الإيجابي للمواد أجزاءً حاسمة من خطة الجودة.

بالنسبة لمديري السلامة، لا ينبغي أبدًا التعامل مع الأنابيب السبائكية باعتبارها «فولاذًا كربونيًا أقوى». يمكن أن يترتب على خلط المواد بين الفولاذ الكربوني والفولاذ السبائكي بالكروم والموليبدينوم عواقب خطيرة في خدمة درجات الحرارة العالية. يعد التخزين المنفصل والوسم المتين ومطابقة أرقام الصهرات وإجراءات PMI ضرورية عندما تتطلبها مواصفات المشروع.

ASTM A312: أنابيب الفولاذ المقاوم للصدأ لمقاومة التآكل وخدمة درجات الحرارة

يغطي ASTM A312/A312M الأنابيب غير الملحومة والملحومة والمشكلة على البارد بدرجة كبيرة من الفولاذ المقاوم للصدأ الأوستنيتي، والمخصصة لخدمة درجات الحرارة العالية والخدمة التآكلية العامة. تعد درجات مثل TP304/304L وTP316/316L خيارات شائعة عندما تجعل كيمياء العملية أو النظافة أو مقاومة التآكل الفولاذ الكربوني غير مناسب.

غالبًا ما تُختار درجات «L» عندما تكون أعمال اللحام واسعة النطاق لأن محتواها الكربوني الأقل يساعد على تقليل خطر التحسس في ظروف خدمة معينة. ومع ذلك، فإن الفولاذ المقاوم للصدأ ليس مقاومًا للتآكل تلقائيًا. فلا تزال الكلوريدات والأوساط الحمضية والظروف الراكدة والشقوق والتلوث بجسيمات الفولاذ الكربوني واختيار معدن حشو غير صحيح قادرة على التسبب في آليات فشل مثل التنقر أو التشقق بالتآكل الإجهادي أو تآكل اللحام.

عند مراجعة مادة A312، تحقق من الدرجة الدقيقة، والإنشاء غير الملحوم أو الملحوم، وحالة التلدين بالمحلول عند الحاجة، والجدول البُعدي، وحالة السطح، وتقارير اختبار المواد. بالنسبة للخدمات الحرجة، تأكد من أن ضوابط التصنيع تمنع التلوث المتبادل من أدوات الفولاذ الكربوني ورفوف التخزين.

قد تنطبق معايير أخرى عند تغير طريقة التصنيع

تتطلب بعض تطبيقات الضغط أنابيب كبيرة القطر أو أنابيب ملحومة بالصهر الكهربائي بدلًا من المنتجات غير الملحومة أو ERW المرتبطة عادةً بـ A53 وA106. في هذه الحالات، قد تكون مواصفات مثل ASTM A671 وASTM A672 وASTM A691 أو مواصفات EFW المقاومة للصدأ مثل ASTM A358 ذات صلة. تعتمد ملاءمتها بدرجة كبيرة على نطاق درجة الحرارة وخدمة الضغط ومادة الصفيحة ومتطلبات جودة اللحام والمعالجة الحرارية ومستوى الفحص.

هنا يمكن أن يصبح «مخطط أنابيب ASTM» المبسط محفوفًا بالمخاطر. فقد يكون لأنبوبين أقطار خارجية وسماكات جدار متشابهة، لكنهما يختلفان كثيرًا في بنية اللحام أو الاختبارات المطلوبة أو الاستخدام المعتمد بالكود. ينبغي أن يحدد طلب المواد المعيار والدرجة الكاملين، لا مجرد «أنبوب ضغط من الفولاذ الكربوني».

كيفية التحقق من مواصفة أنابيب ASTM عند فحص الاستلام

غالبًا ما تُكسب أو تُفقد جودة أنابيب الضغط قبل إجراء أول لحام. ينبغي أن يقارن فحص الاستلام العملي بين الأنبوب الفعلي والوسم وأمر الشراء وتقرير اختبار المواد ومواصفات المواد المعتمدة باعتبارها حزمة واحدة.

1. تحقق من التعيين الكامل. أكد معيار ASTM والدرجة والنوع والفئة عند الاقتضاء والأبعاد والجدول وطريقة التصنيع.
2. طابق أرقام الصهرات. يجب أن يتوافق تعريف الصهرة على الأنبوب مع MTR. إذا قُطعت القطع، فينبغي التحكم في نظام نقل التتبع قبل اختفاء الوسم الأصلي.
3. راجع الكيمياء والخواص الميكانيكية. أكد العناصر المطلوبة وخصائص الشد وأي متطلبات إضافية خاصة بالمشروع.
4. تحقق من الاختبارات المطلوبة. بناءً على المعيار والخدمة، قد يشمل ذلك الاختبار الهيدروستاتيكي والاختبار الكهربائي غير الإتلافي واختبار التسطيح واختبار الانحناء واختبار صدم شاربي.
5. افحص الحالة والأبعاد. ابحث عن الانبعاجات والتصفحات والتآكل وتلف الشطفة والبيضاوية المفرطة والمخاوف المتعلقة بسماكة الجدار وعيوب السطح غير المقبولة.
6. أكد التوافق مع الكود. لا تتجاوز شهادة ASTM المطابقة قيد فئة الأنابيب أو قواعد الإجهاد المسموح بها في ASME B31.3 أو B31.1 أو أي كود حاكم آخر.

أخطاء اختيار شائعة تخلق مخاطر يمكن تجنبها

أحد الأخطاء المتكررة هو استخدام ASTM A53 وASTM A106 كما لو كانا متطابقين لأن كليهما قد يظهر كأنبوب فولاذ كربوني بالمقاسات الشائعة. فهما ليسا معيارين متطابقين، ويعتمد الاختيار الصحيح على متطلبات الخدمة والمواصفات. ومن الأخطاء الأخرى تحديد الفولاذ المقاوم للصدأ بالدرجة وحدها — «أنبوب 316» — دون ذكر ASTM A312 والجدول المطلوب وطريقة تصنيع الأنبوب المسموح بها.

يوجد أيضًا خطأ في الوثائق: قبول شهادة تسرد صياغة امتثال عامة دون تأكيد الصهرة الفعلية والدرجة والأبعاد والاختبارات المطلوبة. بالنسبة لأنظمة الضغط الحرجة، ينبغي التعامل مع التتبع غير المكتمل باعتباره حالة عدم مطابقة، لا إزعاجًا ورقيًا.

وأخيرًا، لا ينبغي الخلط بين أنابيب الضغط ومنتجات الفولاذ الإنشائي. صُممت المقاطع الإنشائية أساسًا وفق هندسة تحمل الأحمال والخواص الميكانيكية، بينما يجب أن تعالج أنابيب الضغط أيضًا سلامة الاحتواء تحت الضغط الداخلي ودرجة الحرارة وظروف العملية. على سبيل المثال، قد توفر مادة غلاف المباني مثل صفائح فولاذ غالفالوم مطلية بالألوان PPGL مقاومة ممتازة للتآكل وأداءً حراريًا للأسقف والجدران والمباني الزراعية والمستودعات أو المنشآت العامة، لكنها ليست بديلًا لأنبوب ضغط ASTM محدد بالكود. إن الحفاظ على تمييز هذه الفئات من المواد يعد ممارسة مهمة في الشراء والسلامة.

مسار قرار عملي لفرق الجودة والسلامة

إذا كانت الخدمة تشمل الماء أو الهواء أو الغاز القياسي أو خدمة مرافق معتدلة، فقد يكون ASTM A53 Grade B مناسبًا عندما تقبله مواصفات الأنابيب. وإذا كانت خدمة فولاذ كربوني بدرجات حرارة مرتفعة، فغالبًا ما يكون ASTM A106 Grade B نقطة البداية. لدرجات حرارة التصميم دون الصفر، افحص ASTM A333. وعندما تكون القوة في درجات الحرارة العالية ومقاومة الزحف مطلوبتين، قيّم درجات السبائك ASTM A335. وحيث تحكم مقاومة التآكل أو ظروف العمليات الصحية الاختيار، يُنظر عادةً في أنابيب الفولاذ المقاوم للصدأ ASTM A312.

لا يفيد هذا المسار إلا كفحص أولي. يجب التحقق من الاختيار النهائي مقابل حسابات التصميم ومدخلات هندسة التآكل وجداول كود الأنابيب وفئات مواد المشروع ومتطلبات العميل. في أنابيب الضغط، تكون الإجابة الأكثر أمانًا عادة هي الأكثر توثيقًا بالكامل: مادة محددة بوضوح، قابلة للتتبع من المصنع إلى البكرة، مع اختبارات تطابق الخدمة الفعلية لا الخدمة المفترضة.

بالنسبة للمشترين الذين يستوردون الفولاذ دوليًا، يعد الاتساق في الوثائق مهمًا بقدر أهمية الأنبوب نفسه. ينبغي لموردي الفولاذ الإنشائي والصناعي أن يكونوا قادرين على دعم المواصفات الواضحة والضبط البُعدي وسجلات الجودة القابلة للتتبع. يساعد هذا الانضباط فرق المشروع على تجنب اللحظة المكلفة التي تكون فيها المواد موجودة بالفعل في الموقع، وقد بدأ التصنيع، ويكتشف أحدهم أن تعيين ASTM لا يطابق فئة أنابيب الضغط.
