يُستخدم مقطع Z-beam على نطاق واسع في مشاريع الهياكل الفولاذية حيث تكون القوة وخفة الوزن والدعم الفعّال هي الأكثر أهمية. من المدادات وأنظمة التأطير إلى المنصات الصناعية، فإن فهم المواضع التي يحقق فيها Z-beam أفضل أداء يساعد المشترين والمهندسين والمقاولين على مقارنته مع مقاطع الفولاذ Q235، والعوارض الفولاذية، والمقاطع الأخرى. يشرح هذا الدليل التطبيقات العملية، واعتبارات الأحمال، وكيف يمكن لمورّد الهياكل الفولاذية المناسب تحسين تكلفة المشروع والمتانة والكفاءة.
بالنسبة لمديري المشاريع والمقيّمين الفنيين وفرق المشتريات والموزعين، فإن السؤال الحقيقي ليس ما إذا كان Z-beam مفيدًا، بل أين يوفّر أفضل توازن بين أداء التحمل وكفاءة المواد وسهولة التصنيع والحماية من التآكل. في العديد من الهياكل الفولاذية، قد يؤدي اختيار المقطع الخاطئ إلى زيادة الوزن الذاتي بنسبة 10%–20%، أو تعقيد التركيب، أو تقصير عمر الخدمة في البيئات الرطبة والصناعية.
نظرًا لأن المقاطع على شكل Z تُستخدم غالبًا كعناصر إنشائية ثانوية، ودعامات للأسقف، وجوائز جدارية، ومكونات تأطير خفيفة، فإنها تُقيَّم كثيرًا إلى جانب فولاذ القنوات، وعوارض I، ومقاطع الفولاذ المشكَّل على البارد. وتصبح قيمتها أوضح عندما يطابق المهندسون بين البحر، والتباعد، وحمل الرياح، ومتطلبات الوصلات مع العمق المناسب للمقطع ودرجة الفولاذ المناسبة.
وبالنسبة للمشترين العالميين الذين يوردون من الصين، هناك مسألة عملية أخرى وهي موثوقية التوريد. فالشركة المصنّعة التي تتمتع بطاقة إنتاج مستقرة، وقدرة على المعالجة المخصصة، والامتثال لمعايير ASTM وEN وJIS وGB، يمكنها تقليل مخاطر الشراء، وتحسين إمكانية التنبؤ بالتسليم، ودعم متطلبات الهياكل الفولاذية القياسية وOEM على حد سواء.

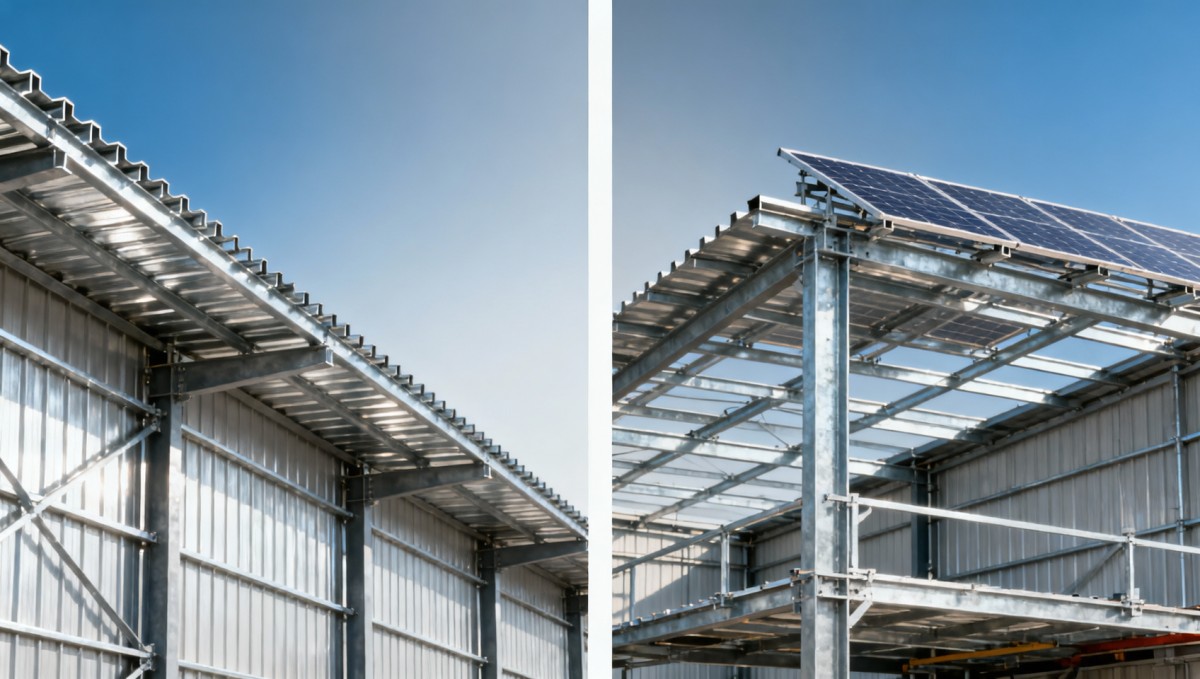

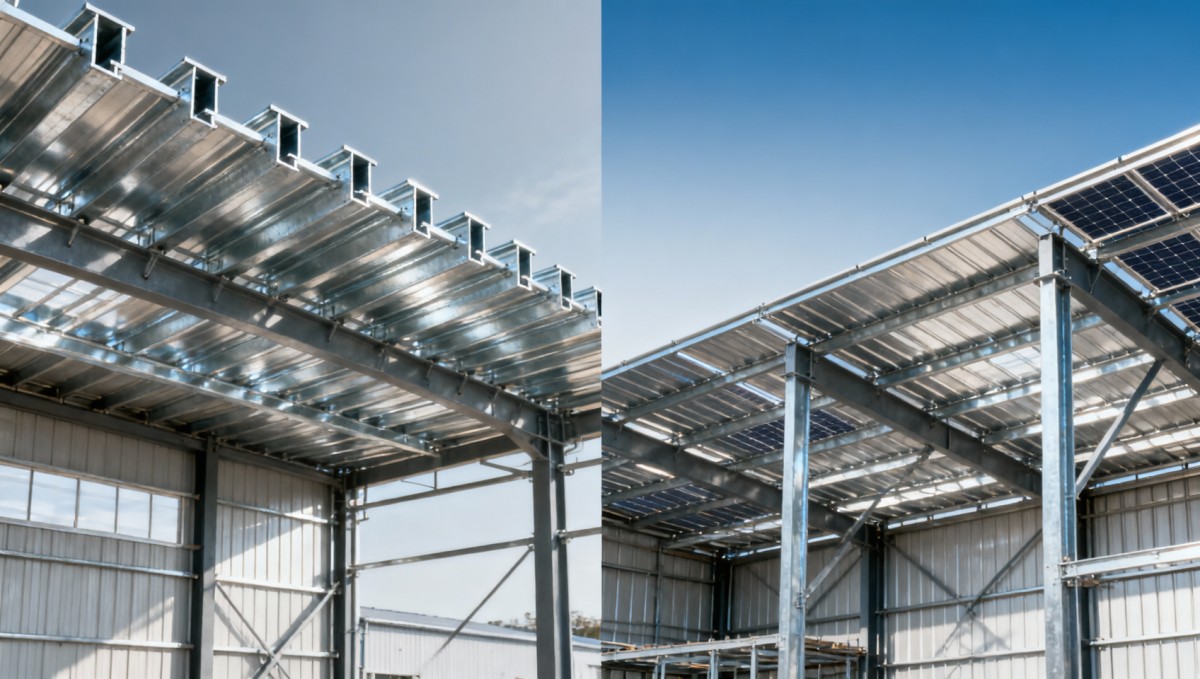

أين يقدّم Z-Beam أكبر ميزة إنشائية
يعمل Z-beam بأفضل صورة في المشاريع التي تتطلب نقل أحمال بكفاءة مع تقليل وزن الفولاذ. وفي البناء العملي، يُختار عادةً لمدادات الأسقف، والجسور الجدارية، ودعامات الطوابق الوسطية، وسكك التكسية، وهياكل المعدات، وهياكل دعم الطاقة الشمسية. وبالمقارنة مع العوارض الفولاذية المدرفلة على الساخن الأثقل وزنًا، يمكن لمقطع Z المصمَّم جيدًا أن يقلل استهلاك المواد مع الحفاظ على الصلابة اللازمة للبحور المتوسطة.
وتتمثل إحدى المزايا الرئيسية في الهندسة. إذ يوفّر مقطع Z أداءً جيدًا في الانحناء في اتجاه رئيسي واحد، مما يجعله مفيدًا في خطوط التأطير الطويلة والمتكررة. وفي المباني الصناعية، غالبًا ما يقع تباعد المدادات ضمن 1.0 m إلى 2.5 m، بينما قد تتراوح البحور من 4 m إلى 12 m حسب حمل السقف، وضغط الرياح المحلي، ومتطلبات الثلوج، ونوع الألواح. وضمن هذه النطاقات، يوفّر Z-beam غالبًا توازنًا عمليًا بين القوة واقتصاديات التصنيع.
وميزة أخرى هي الاستمرارية المتراكبة. ففي المباني الفولاذية متعددة الفتحات، يمكن تراكب مدادات Z عند نقاط الارتكاز، مما يحسّن الاستمرارية الإنشائية ويقلل الترخيم في منتصف البحر. وهذا أحد أسباب استخدامها الواسع في المستودعات، والورش، ومباني الخدمات اللوجستية، والحظائر الزراعية، والمنشآت الصناعية الخفيفة. ويمكن لطريقة التراكب أن تحسّن كفاءة الإطار دون إدخال التكلفة الكاملة للعوارض الرئيسية الأثقل.
وبالنسبة للمقاولين والمشغلين، فإن سهولة المناولة لا تقل أهمية عن التصميم. ولأن Z-beams أخف وزنًا من العديد من المقاطع المدرفلة التقليدية، فإن الرفع والنقل والتركيب على الأسطح يمكن أن يصبح أسرع، خاصة عندما يكون الوصول العمالي أو وقت الرافعة محدودًا. وفي المشاريع التي تضم مئات أو آلاف العناصر المتكررة، يمكن أن يؤدي تقليل وزن كل عنصر إلى توفير كبير في وقت التركيب خلال جدول إقامة يمتد من 2–6 أسابيع.
التطبيقات النموذجية حسب نوع المشروع
تساعد المقارنة التالية على توضيح المواضع التي يكون فيها Z-beam عادةً الخيار الأفضل، والمواضع التي قد يكون فيها مقطع إنشائي فولاذي آخر أكثر ملاءمة.
الخلاصة الأساسية بسيطة: يحقق Z-beam أقوى أداء كحل إنشائي ثانوي. وهو يقدّم أداءً جيدًا بشكل خاص في التخطيطات المتكررة، وخطوط المباني الطويلة، والمشاريع التي يؤثر فيها وزن الفولاذ، وسرعة التركيب، والتشطيب المقاوم للتآكل على التكلفة الإجمالية للمشروع.
إشارات الاختيار الرئيسية
- اختر Z-beam عندما يتضمن المشروع تباعدًا متكررًا للعناصر، مثل وحدات 1.2 m أو 1.5 m أو 2.0 m.
- ضعه في الاعتبار عندما يؤدي تقليل الحمل الميت إلى تحسين أداء الإطار الرئيسي ونظام الأساسات.
- توخَّ الحذر عندما تكون الأحمال المركزة مرتفعة، أو تكون الوصلات شديدة اللامركزية، أو عندما يجب أن يعمل العنصر كعارضة رئيسية أساسية.
الحمل والبحر واختيار المقطع: كيف يقيّم المهندسون أداء Z-Beam
يجب ألا يتم اختيار Z-beam أبدًا بناءً على الشكل وحده. فأداؤه يعتمد على عمق المقطع، وهندسة الجناح، ودرجة الفولاذ، وتباعد الدعامات، وبيئة الخدمة. ويبدأ المقيّمون الفنيون عادةً بثلاثة متغيرات: حمل التصميم، وطول البحر، والحد المسموح للترخيم. وفي تطبيقات الأسقف، تؤثر الأحمال الحية، ورفع الرياح، وتراكم الثلوج، وحركة الأقدام لأغراض الصيانة جميعها في الاختيار النهائي.
وكقاعدة عملية، يمكن لمقاطع Z الأخف أن تؤدي جيدًا في ظروف الأحمال المنخفضة إلى المتوسطة، لكن يجب أن يأخذ التصميم في الاعتبار متطلبات الأكواد المحلية وسلوك الوصلات. ويمكن لزيادة صغيرة في عمق المقطع أن تحسّن بشكل كبير مقاومة العزم، في حين أن ثقوب البراغي ذات التفاصيل الرديئة أو الأجنحة غير المدعومة قد تقلل من الأداء الفعلي في الموقع. ولهذا السبب، فإن دقة التصنيع وطريقة التركيب لا تقلان أهمية عن مقاومة الفولاذ الاسمية.
كما ينبغي للمشترين الذين يقارنون Z-beams مع مقاطع الفولاذ Q235 أو غيرها من المقاطع المشكلة على البارد أن يأخذوا أيضًا في الاعتبار التشطيب وتكلفة دورة الحياة. فقد يكون المقطع غير المعالج مقبولًا في الأماكن الداخلية، لكن أنظمة الأسقف والجدران المكشوفة تتطلب غالبًا فولاذًا مجلفنًا أو مطليًا. ويمكن أن يبدأ التآكل عند الحواف المقطوعة، ونقاط التثبيت، ومصائد الرطوبة، خاصة في البيئات الساحلية أو الزراعية أو الكيميائية حيث قد تُختصر دورات الصيانة من 5–8 سنوات إلى 2–4 سنوات إذا كانت الحماية غير كافية.
وبالنسبة لفرق المشتريات والمالية، فإن المقارنة الصحيحة هي القيمة الإجمالية بعد التركيب وليس سعر الوحدة فقط. فقد يظل المقطع الذي تقل تكلفته بنسبة 5% لكل طن يرفع التكلفة الإجمالية إذا كان يتطلب عددًا أكبر من القطع، أو معدات رفع أثقل، أو تدعيمًا إضافيًا، أو استبدالًا مبكرًا. ويمكن للمورّد القادر على توفير تثقيب مخصص، وأطوال دقيقة، وتفاوتات ثابتة أن يقلل الهدر ويبسّط التجميع في الموقع.
معايير التقييم الشائعة
يوضح الجدول أدناه المعايير الهندسية والشرائية الرئيسية المستخدمة لتقييم ما إذا كان Z-beam مناسبًا لهياكل فولاذية معينة.
في الممارسة العملية، تأتي أفضل النتائج من مواءمة التصميم الإنشائي، وقدرة التصنيع، وطريقة التركيب في الموقع. وتكون هذه المواءمة مهمة بشكل خاص عندما تتضمن المشاريع لوجستيات التصدير، أو معايير مختلطة، أو مقاطع مخصصة مثقبة ومقطوعة.
ثلاثة أخطاء متكررة يجب تجنبها
- استخدام مقطع Z ثانوي في موضع يتطلب عارضة رئيسية للأحمال المركزة.
- تجاهل الرفع والتقييد الجانبي في المناطق ذات الرياح الشديدة.
- مقارنة أسعار المقاطع دون تضمين الطلاء، والقطع، ومعالجة الثقوب، وكفاءة التركيب.
لماذا تهم الحماية السطحية في التطبيقات الفعلية لـ Z-Beam
في العديد من أنظمة المباني، لا تكون Z-beams عناصر معزولة. فهي تعمل مع صفائح الأسقف، وألواح الجدران، والتغشية، والملحقات التي تتعرض جميعها للرطوبة، وتغيرات درجات الحرارة، والملوثات المحمولة جوًا. ولهذا السبب يجب التعامل مع مقاومة التآكل باعتبارها جزءًا من الأداء الإنشائي، وليس كتفصيل تشطيب منفصل. ففي المستودعات الساحلية، ومنشآت تربية الماشية، والمصانع الرطبة، يمكن أن تؤدي المعالجة السطحية الخاطئة إلى تقصير عمر الخدمة القابل للاستخدام وزيادة انقطاعات الصيانة.
وعندما يتم الجمع بشكل صحيح بين أنظمة الجلفنة والصفائح المطلية، فإن الغلاف الفولاذي بالكامل يحقق أداءً أفضل. وبالنسبة لحزم الأسقف والتكسية، يقرن العديد من المشترين بين مقاطع Z المشكلة على البارد والفولاذ المجلفن المطلي باللفائف لتحسين مقاومة الرطوبة وإطالة عمر النظام. وتتوفر هذه المادة بمواصفات G90 والمواصفات ذات الصلة، وبسماكة من 0.12mm إلى 3.5mm، وعرض من 600mm إلى 1500mm، وخيارات طبقة الزنك مثل الجلفنة الساخنة عند 60–275g/m².
وبالنسبة للمشترين الذين يقيّمون حزم المباني الفولاذية الكاملة، فإن هذه الأرقام مهمة. فمقاومة الخضوع ≥240–380 MPa، ومقاومة الشد ≥270–500 MPa، والاستطالة ≥22% تدعم التشكيل الموثوق وأداء الخدمة في العديد من تطبيقات الألواح والدعامات. وتسمح الدرجات الشائعة مثل DX51D+Z وSGCC وS250GD+Z وS350GD+Z وS550GD+Z للمهندسين باختيار التوازن بين قابلية التشكيل والقوة المطلوبة لبيئات المباني المختلفة.
والدرس الأوسع هو أن أداء Z-beam يكون في أقوى حالاته عندما يتم اختيار النظام الفولاذي المحيط أيضًا بعناية. فدعامة متينة مقترنة بكسوة ضعيفة، أو سقف مطلي مثبت على تأطير ضعيف الحماية، يخلق أداءً غير متوازن لدورة الحياة. ويمكن أن يؤدي تنسيق المقاطع والطلاءات والمعايير من مورّد واحد متمرس للهياكل الفولاذية إلى تبسيط الفحص، وتقليل مشكلات التوافق، ومساعدة الموزعين أو المقاولين على إدارة مشتريات التصدير بكفاءة أكبر.
دليل مطابقة الحماية والمواد
يوضح الجدول التالي كيف يطابق المشترون غالبًا بين ظروف الاستخدام الإنشائي والحلول الفولاذية الواقية في المشاريع العملية.
عندما تُصمَّم أنظمة المباني كحزمة واحدة بدلًا من أجزاء منفصلة، يصبح تخطيط الصيانة أسهل وتصبح تكاليف الاستبدال على المدى الطويل أكثر قابلية للتنبؤ. وهذه ميزة كبيرة للمقيّمين التجاريين وصنّاع القرار في المؤسسات المسؤولين عن القيمة الإجمالية للأصول.
الشراء ومراقبة الجودة وتخطيط التسليم للمشترين العالميين
بمجرد تأكيد الملاءمة الفنية، لا يزال المشترون بحاجة إلى إدارة ثلاثة مخاطر تجارية: عدم ثبات الجودة، وعدم اليقين في التسليم، وعدم التطابق بين الرسومات والبضائع المصنعة. وفي توريد الهياكل الفولاذية للتصدير، تظهر هذه المخاطر غالبًا في المشاريع التي تجمع بين المقاطع القياسية والثقوب المخصصة المثقبة، أو أطوال القطع الدقيقة، أو معالجات الأسطح المختلطة. ويمكن للمورّد الذي يتعامل مع كل من منتجات الفولاذ القياسية ومكونات الهياكل الفولاذية OEM أن يقلل أخطاء التنسيق عبر الطلبية بالكامل.
على سبيل المثال، ينبغي أن تراجع خطة شراء Z-beams عادةً 6 نقاط تحقق: درجة الفولاذ، وأبعاد المقطع، ونوع الطلاء، وموضع الثقب، وتعريف الربطات، ووثائق الفحص. وإذا كان مجرد واحد من هذه البنود غير واضح قبل الإنتاج، فقد يتباطأ التركيب في الموقع أو قد تحدث إعادة عمل. وفي المشاريع التي تتضمن من 500 إلى 5,000 عنصر متكرر، يمكن حتى لمعدل خطأ صغير أن يؤثر على جدول البناء بالكامل.
تخدم Hongteng Fengda المشترين العالميين من خلال تصنيع الهياكل الفولاذية ودعم التصدير لمشاريع البناء والصناعة والتصنيع. وبفضل خبرتها في فولاذ الزوايا، وفولاذ القنوات، والعوارض الفولاذية، ومقاطع الفولاذ المشكَّل على البارد، ومكونات الهياكل الفولاذية المخصصة، تدعم الشركة العملاء الذين يحتاجون إلى كل من الامتثال والموثوقية العملية في التوريد. وبالنسبة للمشاريع في أنحاء أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا، غالبًا ما تكون الطاقة الإنتاجية المستقرة ومواعيد التسليم الموثوقة بنفس أهمية المواصفات الاسمية للمواد.
ومن منظور إدارة المشروع، قد تكون المدة الواقعية لتسليم طلبيات الهياكل الفولاذية القياسية نحو 2–4 أسابيع حسب المواصفات، بينما قد تتطلب أوامر المعالجة المخصصة، أو التعبئة، أو التصدير بالحاويات المختلطة تنسيقًا أطول. وعادةً ما تأتي أفضل نتائج الشراء من التأكيد المبكر للرسومات، ومراجعة العينات عند الحاجة، وتحديد معيار فحص واضح قبل بدء الإنتاج الكمي.
قائمة تحقق عملية للشراء
- أكّد معيار التصميم أولًا، مثل ASTM أو EN أو JIS أو GB، قبل طلب عرض السعر.
- حدّد ما إذا كان Z-beam يتطلب توريدًا عاديًا، أو تشطيبًا مجلفنًا، أو معالجة مخصصة تشمل التثقيب والقطع.
- اطلب تفاصيل التعبئة والوسم لتسهيل الاستلام والعد والتوزيع في الموقع.
- نسّق جدول التسليم مع تسلسل التركيب لتجنب التعرض الطويل للتخزين في الموقع.
- اطلب تفاوتات الأبعاد ونقاط التحقق الخاصة بمراقبة الجودة مسبقًا، خاصة في المشاريع المتكررة.
الأسئلة الشائعة للمشترين والفرق الفنية
كيف أعرف ما إذا كان Z-beam أفضل من فولاذ القنوات؟
إذا كان العنصر يعمل بشكل أساسي كمدادة أو جسر جداري في تخطيط تأطير متكرر، فإن Z-beam غالبًا ما يوفر كفاءة تراكب أفضل وتحكمًا أفضل في الوزن. وإذا كان العنصر يواجه صدمات موضعية عالية، أو التواءً، أو قيودًا خاصة على الوصلات، فقد يكون فولاذ القنوات أسهل في التفصيل.
ما المعايير التي ينبغي على مشتري التصدير التحقق منها؟
كحد أدنى، أكّد متطلبات المواد والأبعاد المعمول بها وفق ASTM أو EN أو JIS أو GB، وتأكد من أن المورّد يمكنه مطابقة وثائق المشروع مع تلك المعايير دون مخاطر الاستبدال.
إلى أي مدى يؤثر الطلاء على تكلفة دورة الحياة؟
في البيئات المكشوفة، يمكن لطلاء الزنك المناسب ومواد التكسية المتوافقة أن يخفّضا بدرجة كبيرة مخاطر التآكل المبكر. وغالبًا ما تكون زيادة التكلفة في مرحلة الشراء أقل من تكلفة الصيانة المبكرة، أو توقف الإنتاج، أو أعمال الاستبدال لاحقًا.
ما الذي يجب على فرق الجودة فحصه عند الوصول؟
افحص عدد العناصر، وتعريف الوسوم، والأبعاد، وموضع الثقب، وحالة الطلاء، والتشوهات الظاهرة. وعادةً ما تكون نقاط الفحص 6 هذه كافية لتحديد معظم مشكلات الاستلام قبل بدء التركيب.
يعمل Z-beam بأفضل صورة عندما تحتاج المشاريع إلى دعم إنشائي ثانوي فعّال، ووزن فولاذ يمكن التحكم فيه، وتركيب قابل للتكرار، وتوافق جيد مع أنظمة الأسقف والجدران الحديثة. وتتمثل أقوى تطبيقاته في المدادات، والجسور الجدارية، والتأطير الخفيف عبر المستودعات، والورش، والمباني الصناعية، وغيرها من مشاريع الهياكل الفولاذية التي تتم فيها مطابقة البحر، والتباعد، والحماية من التآكل بشكل صحيح مع التصميم.
بالنسبة للمشترين والمهندسين وصنّاع القرار، تعتمد النتيجة الصحيحة على أكثر من مجرد شكل المقطع. فهي تتطلب تقييمًا منسقًا لظروف الأحمال، والتشطيب الوقائي، ودقة التصنيع، وتخطيط التسليم، وقدرة المورّد. تدعم Hongteng Fengda العملاء العالميين من خلال تصنيع الهياكل الفولاذية، وخبرة التصدير، والحلول المخصصة، ومراقبة الجودة الموثوقة للمتطلبات القياسية وOEM.
إذا كنت تقارن بين Z-beams، أو العوارض الفولاذية، أو فولاذ القنوات، أو حلول الفولاذ المطلي لمشروع قادم، فاتصل بنا للحصول على إرشادات فنية، أو تفاصيل المنتجات، أو خطة مخصصة لتوريد الهياكل الفولاذية.
