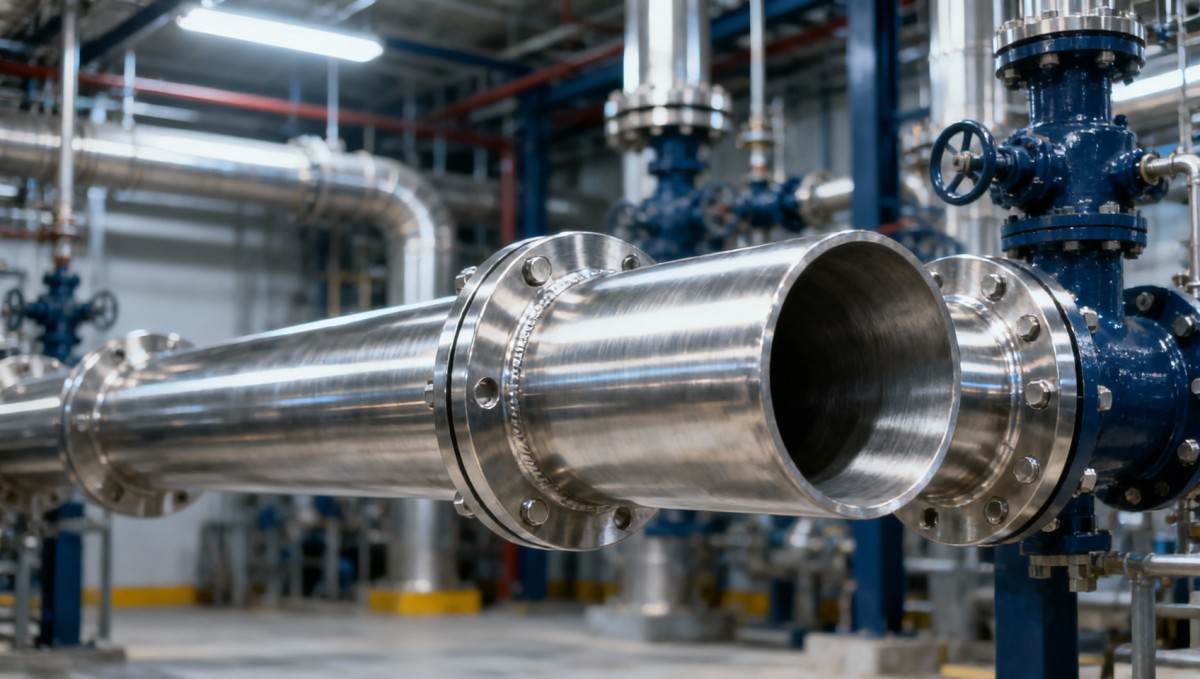

متى تكون أنابيب الفولاذ المقاوم للصدأ ASTM A312 مطلوبة لأنابيب الضغط

عندما يحمل نظام الأنابيب مائعًا مضغوطًا، نادرًا ما يكون اختيار المادة مجرد مسألة مقاومة للتآكل. يجب أن يتوافق الأنبوب أيضًا مع كود التصميم الحاكم، وأن يتحمل نطاق درجات الحرارة المتوقع، وأن يوفر سماكة جدار يمكن التنبؤ بها، وأن يصل مصحوبًا بوثائق يمكن مراجعتها مقارنةً بمواصفات المشروع. في العديد من أنظمة المعالجة الكيميائية والطاقة ومعالجة المياه وتجهيز الأغذية والمرافق الصناعية، يصبح أنبوب الفولاذ المقاوم للصدأ ASTM A312 معيار المواد ذا الصلة.

يغطي ASTM A312 أنابيب الفولاذ المقاوم للصدأ الأوستنيتي غير الملحومة، والملحومة بدرز طولي مستقيم، والمشكّلة على البارد بشكل مكثف، والمخصصة للخدمة في درجات الحرارة العالية والخدمات المسببة للتآكل عمومًا. وهذه الصياغة مهمة. فهي لا تعني أن كل أنبوب من الفولاذ المقاوم للصدأ في المنشأة يجب طلبه وفق ASTM A312، ولا تحدد بمفردها ما إذا كان الأنبوب آمنًا عند ضغط معين. بل إنها تضع مواصفة منتج معترفًا بها يمكن للمصممين والمقيّمين الفنيين استخدامها إلى جانب أكواد الأنابيب ومتطلبات العمليات والمعايير البعدية وخطط الفحص.

لذلك فإن السؤال العملي ليس ببساطة: «هل نحتاج إلى الفولاذ المقاوم للصدأ؟» بل هو: هل يتطلب خط أنابيب الضغط هذا منتج أنبوب متوافقًا مع A312، بدرجة ومقاس وجدول سماكة وشكل تصنيع وحالة اختبار محددة، لتلبية كود المشروع وبيئة الخدمة؟

الحالات التي تشير عادةً إلى ASTM A312

يُحدد ASTM A312 عادةً عندما تكون هناك حاجة إلى أنابيب من الفولاذ المقاوم للصدأ الأوستنيتي لخطوط العمليات أو المرافق المعرضة لوسائط مسببة للتآكل، أو درجات حرارة مرتفعة، أو مزيج منهما. وتشمل الأمثلة النموذجية أنابيب المواد الكيميائية، ومكثفات البخار التي توجد مخاوف بشأن تلوثها، والغازات المضغوطة، ومرافق الصناعات الدوائية أو الغذائية، والمعدات المرتبطة بتحلية المياه، والمساعدات في المصافي، وبعض المنشآت الصناعية البحرية أو الساحلية. وتعتمد الحاجة الفعلية على كيمياء المائع ونطاق ظروف التشغيل، وليس على اسم الصناعة وحده.

يكون A312 ذا أهمية خاصة عندما تستدعي مواصفات الأنابيب درجات مثل TP304 أو TP304L أو TP316 أو TP316L. تحظى هذه الدرجات الأوستنيتية باعتراف واسع لمقاومتها للتآكل وأدائها في التصنيع، لكنها ليست قابلة للاستبدال في جميع الخدمات. إذ يمكن أن يغير التعرض للكلوريدات، والأحماض المختزلة، والأحماض المؤكسدة، وظروف الشقوق، ومناطق اللحام، ومواد التنظيف الكيميائية، ودرجة حرارة التشغيل، قرار اختيار الدرجة. غالبًا ما يُنظر في TP316L عند الحاجة إلى مقاومة محسنة مقارنةً بمواد عائلة 304 أو عندما يجعل الإنشاء الملحوم محتوى الكربون المنخفض مرغوبًا، لكن ذلك لا يجعله حلًا عامًا لتآكل الكلوريدات.

عندما يعمل مصمم الأنابيب وفق ASME B31.3 أو B31.1 أو كود آخر معمول به، يُشار عادةً إلى مواصفة المادة كجزء من إطار امتثال أوسع. في وثائق ASME، قد يظهر التعيين المقابل بصفته SA-312. وينبغي للمقيّم التأكد مما تتطلبه وثائق المشروع تحديدًا بدلًا من افتراض أن ASTM A312 وتعيين مادة ASME مقبولان تلقائيًا في كل سياق تعاقدي.

ما الذي يؤكده ASTM A312 وما الذي لا يؤكده

يوفر A312 متطلبات تصنيع وتوريد أنابيب الفولاذ المقاوم للصدأ المؤهلة. واستنادًا إلى المادة المطلوبة، تعالج هذه المتطلبات مجالات مثل التركيب الكيميائي، وخصائص الشد، والأبعاد، والتفاوتات المسموح بها، والمعالجة الحرارية، وأحكام الفحص أو الاختبار. كما يمنح فرق المشتريات أساسًا محددًا لمراجعة تقرير اختبار المصنع والتأكد من أن الأنبوب المُسلّم يطابق المعيار والدرجة المعلنين.

لكنه ليس تصنيفًا للضغط. يجب حساب قدرة الأنبوب على تحمل الضغط وفق كود الأنابيب المعمول به، باستخدام ضغط التصميم ودرجة حرارة التصميم والقطر الخارجي والسماكة الاسمية للجدار وبدل التآكل وعوامل جودة اللحام عند الاقتضاء والإجهاد المسموح به وتفاصيل الوصلات ومتغيرات أخرى خاصة بالكود. إن عبارة مثل «أنبوب الفولاذ المقاوم للصدأ A312 مصنف لـ 10 bar» غير مكتملة ما لم يكن المقاس والجدول والدرجة ودرجة الحرارة وطريقة الحساب الحاكمة معروفة بدقة.

يمنع هذا التمييز خطأً متكررًا في المشتريات: طلب السبيكة الصحيحة ولكن بسماكة جدار خاطئة. فقد يكون الأنبوب ASTM A312 TP316L ومع ذلك غير مناسب إذا كان جدوله لا يفي بالحد الأدنى المطلوب للسماكة بعد احتساب بدلات التآكل، واللولبة أو التخديد عند وجود صلة، وتفاوتات المصنع، واعتبارات التصنيع.

غير الملحوم مقابل الملحوم: حدد السبب لا التفضيل

غالبًا ما يُعامل الاختيار بين أنابيب الفولاذ المقاوم للصدأ ASTM A312 غير الملحومة والملحومة بوصفه تسلسلًا هرميًا للجودة. وهذا تبسيط مفرط. قد يُطلب الأنبوب غير الملحوم بموجب مواصفات المشروع، أو يُختار لخدمات قاسية معينة، أو يُفضل عندما يقيد معيار التصميم أو المالك اللحامات الطولية على وجه التحديد. ومع ذلك، يمكن أن تكون أنابيب الفولاذ المقاوم للصدأ الملحومة الحديثة مناسبة للعديد من تطبيقات أنابيب الضغط عندما تستوفي المعيار المحدد ومتطلبات الفحص والأبعاد وشروط الكود.

ينبغي أن يرتبط القرار الصحيح بشدة الخدمة وضوابط المشروع. ضع في الاعتبار دورات الضغط ودرجة الحرارة، وآلية التآكل، وسهولة الوصول للفحص، والمقاسات المطلوبة، ومسار التصنيع، ومتطلبات الكود المحلي، وخطة جودة المشتري. قد تؤدي التعليمات العامة باستخدام الأنابيب غير الملحومة إلى زيادة التكلفة ومدة التوريد دون معالجة المخاطر الحقيقية. وعلى العكس، قد يكون اختيار الأنبوب الملحوم بناءً على السعر فقط مشكلة إذا كانت مواصفات الخط تتطلب حالة فحص لحام معينة أو شكل منتج غير ملحوم.

بالنسبة للأنابيب الملحومة، ينبغي ألا يعتمد المقيّمون على كلمة «ملحوم» فقط في عرض الأسعار. يجب أن يحدد وصف الشراء نوع أو فئة منتج A312 المعمول به عند الاقتضاء، والفحوصات المطلوبة، وأي متطلبات تكميلية واردة في مواصفات المشروع. وهذه التفاصيل أكثر فائدة من تأكيد عام من المورد بأن الأنبوب «مختبر بالضغط».

يبدأ اختيار الدرجة بالمائع، وليس بتسمية الفولاذ المقاوم للصدأ

غالبًا ما تكون TP304 وTP304L مناسبتين للعديد من الخدمات النظيفة وطفيفة التآكل. ويُنظر عادةً في TP316 وTP316L عندما تكون الخدمة أكثر تطلبًا، ولا سيما عندما تمثل البيئات المحتوية على الكلوريد مصدر قلق. ومع ذلك، لا يمكن اختزال اختيار الفولاذ المقاوم للصدأ إلى قاعدة 304 مقابل 316. يجب أن تراجع الجهة المسؤولة عن المواد أو العمليات تركيز الكلوريد، ودرجة الحرارة، ومحتوى الأكسجين، والمناطق الراكدة، والترسبات، ودورات التنظيف، وإمكانية حدوث تشقق التآكل الإجهادي.

تستحق درجات «L» اهتمامًا خاصًا في الأنظمة المصنعة. فحدود الكربون المنخفضة فيها ترتبط عمومًا بتحسين مقاومة التحسس بعد اللحام. وقد يدعم ذلك أداء مقاومة التآكل حول المناطق المتأثرة باللحام، لكن إجراء اللحام بأكمله، واختيار مادة الحشو، ومدخلات الحرارة، وممارسات التنظيف، والبيئة بعد التصنيع تظل جميعها ذات صلة. لا يمكن فصل اختيار المواد وجودة اللحام في نظام أنابيب ضغط متآكل.

ينبغي للمراجعين الفنيين أيضًا التأكد من توافق الأنابيب والملحقات والشفات والصمامات ومواد اللحام الاستهلاكية مع مواصفات مواد الأنابيب. إن طلب أنابيب A312 لا يحل عدم التوافق في مواضع أخرى من الخط. إذ يمكن أن تؤدي الاختلافات في درجة السبيكة أو فئة الضغط أو مادة الإحكام أو مقاومة التآكل إلى إنشاء نقطة الضعف في نظام محدد جيدًا بخلاف ذلك.

الوثائق جزء من متطلبات المواد

بالنسبة لأنابيب الضغط، ينبغي النظر في قابلية التتبع قبل إصدار أمر الشراء. يجب أن ينص الطلب بوضوح على إصدار ASTM A312 أو مرجع المشروع، والدرجة، والإنشاء غير الملحوم أو الملحوم، وNPS والجدول، ومتطلبات الطول، وتشطيب النهايات، والكمية، والوثائق المطلوبة. وإذا كان يلزم اختبار هيدروستاتيكي، أو اختبار كهربائي غير إتلافي، أو تعريف إيجابي للمواد، أو اختبار إضافي للتآكل، أو فحص طرف ثالث، فيجب ذكر ذلك صراحةً. لا تفترض أن كل مشروع يحتاج إلى كل اختبار إضافي، لكن لا تترك المتطلبات الحرجة للتفسير.

يجب فحص تقارير اختبار المصنع مقابل رقم الصهرة المطلوبة وتعريف المنتج، والتركيب الكيميائي المُبلغ عنه، والنتائج الميكانيكية، والأبعاد، والمواصفة المشار إليها. وينبغي أن تظل العلامات الموجودة على الأنبوب قابلة للتتبع خلال القطع والتصنيع وفق إجراء ضبط المواد الخاص بالمشروع. ويكتسب ذلك أهمية خاصة عندما تُخزن المادة مع منتجات فولاذ مقاوم للصدأ متشابهة بصريًا أو عند استخدام درجات متعددة في الورشة نفسها.

إحدى الممارسات المفيدة هي الفصل بين ثلاث وثائق أثناء التقييم: ورقة بيانات العملية، ومواصفة مواد الأنابيب، وعرض المورد. تحدد ورقة بيانات العملية ظروف الخدمة. وتحول مواصفة الأنابيب تلك الظروف إلى قواعد للمواد والإنشاء. ويؤكد العرض ما سيتم توريده فعليًا. وتظهر المشكلات عندما تملأ إحدى هذه الوثائق الفجوات بالافتراض.

تجنب خلط متطلبات الأنابيب بمتطلبات الفولاذ الإنشائي

غالبًا ما تشتري المشاريع الصناعية أنابيب الضغط مع حوامل الأنابيب، وفولاذ المباني، وإطارات الدعم، والعناصر الثانوية المشكلة على البارد. وهذه حزم مترابطة، لكن معاييرها ومعايير قبولها مختلفة. قد يستخدم حامل الأنابيب عوارض أو قنوات أو زوايا من الفولاذ الكربوني أو مقاطع مشكلة على البارد، بينما يتطلب خط العمليات نفسه أنبوب فولاذ مقاوم للصدأ ASTM A312. وقد تؤدي معاملة جميع العناصر الفولاذية على أنها فئة مواد واحدة إلى بدائل غير صحيحة أو وثائق غير مكتملة.

بالنسبة للواجهات الإنشائية، تحتاج تفاصيل مثل تباعد الدعامات، والحماية من التآكل، والحركة الحرارية، وتصميم المشابك، والعزل بين المعادن المختلفة إلى مراجعة منسقة. يمكن استخدام العناصر المشكلة على البارد مثلمقاطع الفولاذ C للمدادات، وعوارض الجدران، والجمالونات خفيفة الوزن، والحوامل، والهياكل الصناعية الخفيفة حيث يسمح التصميم الإنشائي بذلك. وينبغي تقييم خيارات المواد المتاحة، وخيارات الطلاء المجلفن، والأشكال المثقبة أو غير المثقبة، والأطوال المعتادة وفق المواصفات الإنشائية، لا استبدالها في جدول مواد أنابيب الضغط.

هذا الفصل ذو صلة بالمشتريات العالمية. تقوم Hongteng Fengda بتصنيع وتصدير منتجات الفولاذ الإنشائي، بما في ذلك الزوايا والقنوات والعوارض الفولاذية والمقاطع المشكلة على البارد والمكونات المخصصة لمشاريع البناء والصناعة. وبالنسبة للحزم المختلطة، يمكن لقدرة المورد على العمل وفق وثائق ASTM أو EN أو JIS أو GB أن تساعد في تنظيم الجزء الإنشائي، بينما ينبغي أن تظل حزمة أنابيب الضغط خاضعة لمعيار الأنابيب المخصص لها، ومصدر المواد المعتمد، ومتطلبات الفحص.

فحص عملي للإفراج قبل الطلب

قبل اعتماد أنابيب الفولاذ المقاوم للصدأ ASTM A312، تأكد من كود التصميم وظروف التصميم؛ وتعيين ASTM أو ASME الدقيق الذي يتطلبه المشروع؛ والدرجة والبدائل المقبولة؛ والشكل غير الملحوم أو الملحوم؛ وNPS والجدول ومتطلبات الحد الأدنى للجدار؛ والتوافق البعدي مع الملحقات والشفات؛ ومتطلبات الاختبار والفحص؛ وصيغة الشهادة؛ وقواعد الوسم وقابلية التتبع؛ وأي قيود على التعبئة أو التسليم. إذا كان أحد المتطلبات غائبًا، فمن الأفضل عادةً حله مع جهة التصميم المخولة بدلًا من السماح لعرض أسعار تجاري بتحديد الأساس الفني.

يكون ASTM A312 مطلوبًا عندما يحتاج المشروع إلى مواصفة محددة لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي لخدمة الضغط المسببة للتآكل أو ذات درجات الحرارة العالية، وعندما تستدعيه وثائق الأنابيب الحاكمة. وتكمن قيمته في متطلبات المواد المضبوطة ولغة تحقق مشتركة. كما أن حدوده مهمة بالقدر نفسه: فهو لا يحل محل تصميم الضغط، أو تقييم التآكل، أو ضبط اللحام، أو الامتثال للكود على مستوى النظام. يجعل الطلب السليم فنيًا جميع هذه الحدود واضحة قبل وصول الأنبوب إلى ساحة التصنيع.
