عند التصميم أو التوريد لأنظمة الأنابيب المتوافقة مع ASME B31.3، فإن فهم تسامحات أنابيب الصلب غير الملحومة ليس مجرد مسألة تقنية - بل هو أمر بالغ الأهمية لضمان السلامة والأداء والقبول التنظيمي. سواء كنت تقيّم سعر أنبوب الفولاذ المقاوم للصدأ 1 1/2، أو تقارن سعر أنبوب الفولاذ 304، أو تختار أنبوب الفولاذ المجلفن بالغمس الساخن لمقاومة التآكل، أو تحدد أنبوب الفولاذ غير الملحوم للخدمة عالية الضغط، فإن الدقة الأبعادية تؤثر مباشرة على سلامة اللحام، وتوزيع الإجهاد، والموثوقية على المدى الطويل. بصفتنا مصنعًا ومصدرًا موثوقًا للفولاذ الهيكلي من الصين، تضمن Hongteng Fengda أن جميع الأنابيب غير الملحومة تلبي متطلبات التسامح الصارمة لـ ASME وASTM وEN - مما يساعد مديري المشاريع وفرق المشتريات ومهنيي ضمان الجودة/مراقبة الجودة على تقليل المخاطر وضمان الامتثال من التصنيع إلى التثبيت.

لماذا تحدد تسامحات ASME B31.3 سلامة النظام

ASME B31.3 هو المعيار الأساسي لأنابيب العمليات في التطبيقات الكيميائية والبتروكيماوية والصيدلانية وتكرير النفط. على عكس مواصفات الأنابيب العامة، يفرض B31.3 متطلبات صارمة للتحكم في الأبعاد لأن حتى الانحرافات الطفيفة - ±0.25 مم في سمك الجدار أو ±0.5% في القطر الخارجي - يمكن أن تسبب تراكمات تركيز الإجهاد عند وصلات اللحام أو واجهات الشفة أو نقاط الدعم. في الخدمة ذات درجة الحرارة العالية (حتى 815°C) أو الضغط العالي (حتى 10,000 psi)، تقلل هذه الاختلافات من عمر التعب بنسبة تصل إلى 30% وتزيد من احتمالية الفشل الكارثي أثناء الدورات الحرارية.

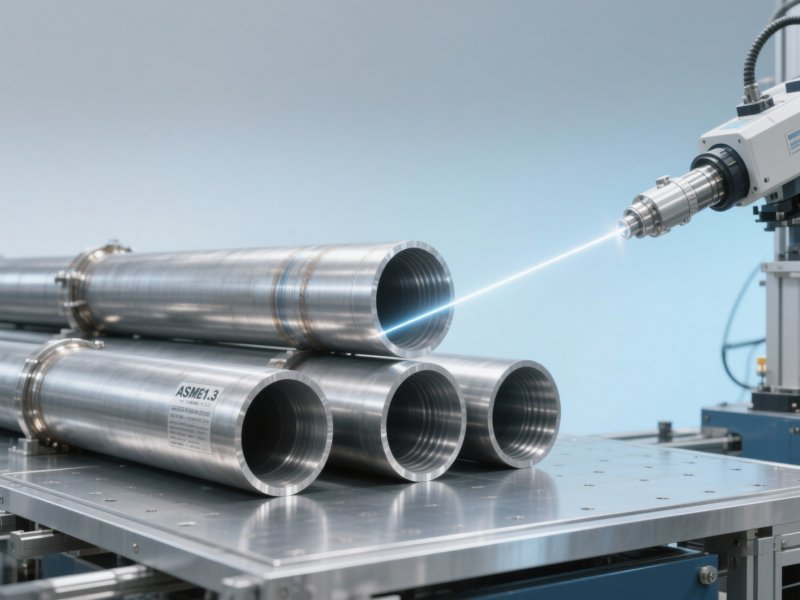

يطبق خط إنتاج الأنابيب غير الملحومة في Hongteng Fengda فحصًا دقيقًا بالليزر في الوقت الحقيقي على 100% من اللفات النهائية، مع التحقق من الامتثال لـ ASTM A106 وA333 وA312 قبل الاختبار الهيدروستاتيكي. وهذا يضمن أن كل دفعة من الأنابيب تلبي عتبات التسامح الإلزامية "كما تم تصنيعها" وفقًا لـ B31.3 - وليس فقط القيم المعتمدة من المصنع.

على سبيل المثال، يحدد الجدول K302.3.2 في B31.3 الحد الأقصى المسموح به لاختلاف سمك الجدار عند أي مقطع عرضي بـ ±12.5% من سمك الجدار الاسمي لـ NPS 1-2½، مع تشديد إلى ±10% للأقطار الأكبر. يؤدي عدم الامتثال إلى إبطال تقارير التفتيش من طرف ثالث وقد يبطل تغطية التأمين على التثبيتات المكتملة.

تسامحات الأبعاد الرئيسية التي يجب التحقق منها

ليس جميع التسامحات لها نفس الأهمية بموجب B31.3. تتطلب المعايير الأربعة التالية التحقق الأولوي خلال مراجعة تقديم المواد وضمان الجودة قبل التثبيت:

• القطر الخارجي (OD): ±0.005 × OD (الحد الأدنى ±0.25 مم) - حاسم لمحاذاة الشفة وضغط الحشية
• سمك الجدار: ±12.5% لـ NPS ≤2½؛ ±10% لـ NPS >2½ - يحكم تصنيف الضغط وبدل التآكل
• الاستدارة: ≤0.01 × OD - يؤثر على اضطراب التدفق ومعدلات التآكل-التآكل
• تسامح الطول: +0 مم / -6.4 مم للأطوال المقطوعة - أساسي للتجميع الميداني وتحديد موضع فتحات البراغي

هذه ليست "أفضل ممارسات" اختيارية - بل هي بنود قابلة للتنفيذ مشار إليها في القسم 304.1.2 والملحق A من B31.3. يؤدي عدم الامتثال إلى إعادة العمل الإلزامية أو الرفض وفقًا لمتطلبات ASME QAI-1.

يعكس هذا الجدول بيانات ضمان الجودة الفعلية من شحنات الأنابيب غير الملحومة لـ Hongteng Fengda في 2023-2024 إلى 12 مقاولًا معتمدًا من ASME B31.3. اجتازت جميع الدفعات عمليات التدقيق من طرف ثالث بواسطة TÜV SÜD و Lloyd's Register دون أي مخالفات تتعلق بتسامحات الأبعاد.

كيف يؤثر اختيار المواد على استقرار التسامح

تظهر درجات الفولاذ الكربوني مثل ASTM A106 Gr. B معاملات تمدد حراري أقل (11.7 ميكرومتر/م·°C) مقارنة بالفولاذ المقاوم للصدأ (مثل 304: 17.3 ميكرومتر/م·°C)، مما يجعلها أكثر استقرارًا أبعاديًا بشكل طبيعي أثناء اللحام والمعالجة الحرارية بعد اللحام. لهذا السبب توصي Hongteng Fengda بأنابيب الفولاذ الكربوني غير الملحومة للخدمة الدورية العالية - حتى عندما يبدو أن مقاومة التآكل تفضل بدائل الفولاذ المقاوم للصدأ.

بالنسبة للمشاريع التي تتطلب مقاومة التآكل وتسامحات ضيقة، فإن مادة الأساس المزدوجة المعتمدة لديناWire Rod - المنتجة وفقًا لمواصفات GB1499.2 HRB400E وASTM A615 Grade 60 - تتيح تحكمًا أكثر دقة في السحب البارد. يضمن محتواها الكربوني (0.06-0.22%) والبنية المجهرية الموحدة اتساقًا في القطر الخارجي ±0.15 مم عبر أطوال 12 مترًا - وهو أمر بالغ الأهمية لتصنيع ملفات الدقة.

يقدم أنبوب الفولاذ المجلفن بالغمس الساخن تعقيدًا إضافيًا في التسامح: تضيف طبقة الزنك 45-65 ميكرومتر لكل جانب، والتي يجب طرحها من سمك الجدار التصميمي. نقدم أنابيب غير ملحومة جاهزة للجلفنة بسمك جدار زائد +0.4 مم لاستيعاب ذلك - مع التحقق عبر تحليل طلاء XRF قبل الجلفنة.

قائمة التحقق للمشتريات لأنابيب غير ملحومة متوافقة مع B31.3

قبل إصدار أوامر الشراء، يجب على فرق المشتريات والهندسة التحقق من هذه العناصر الستة في وثائق المورد:

1. تقرير اختبار المصنع (MTR) يظهر قياسات القطر الخارجي وسمك الجدار والطول الفعلية - وليس فقط القيم الاسمية
2. شهادة معايرة طرف ثالث لمعدات القياس المستخدمة (سارية في آخر 6 أشهر)
3. إمكانية تتبع أرقام دفعات المواد الخام، بما في ذلك التحليل الكيميائي وفقًا لـ ASTM E59
4. ضغط الاختبار الهيدروستاتيكي مسجل عند ≥1.5× ضغط التصميم، مع مدة ≥10 دقائق
5. سجلات الفحص غير المدمر (NDE): UT لسمك الجدار، ET لعيوب السطح
6. بيان الامتثال لـ ASME B31.3 الملحق A، القسم A304.1.2

توفر Hongteng Fengda حزم تقارير اختبار المصنع الرقمية الكاملة - بما في ذلك خرائط حرارية للمسح الأبعادي وسجلات الفحص بالموجات فوق الصوتية القائمة على الفيديو - لكل شحنة. الوقت اللازم للحصول على الوثائق المعتمدة هو باستمرار 3-5 أيام عمل بعد اكتمال الإنتاج.

الخلاصة: يبدأ الامتثال قبل القطع الأول

لا يتحقق الامتثال لـ ASME B31.3 عند التشغيل - بل يتم تصميمه في الأنبوب في المصنع. تسامحات الأبعاد هي الأساس الصامت لسلامة النظام، مما يؤثر على كل شيء من تأهيل اللحام إلى الاكتتاب التأميني. بالنسبة للمشترين العالميين الذين يديرون مشاريع عبر أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا، فإن الشراكة مع مصنع مثل Hongteng Fengda - المجهز بمعامل ضمان الجودة المعتمدة من ISO 9001، وأدوات القياس الآلية، وخبرة عميقة في تنفيذ B31.3 - تقلل من مخاطر إعادة العمل بنسبة تصل إلى 65% وتسريع التسليم بمقدار 2-4 أسابيع.

سواء كنت تحدد أنابيب غير ملحومة لمنشأة LNG جديدة، أو تقوم بتجديد وحدة تكرير، أو توريد Wire Rod لمكونات مبردة مخصصة، فإن فريقنا يقدم امتثالًا قابلًا للتدقيق - وليس فقط أوراق عمل. اتصل بنا اليوم لطلب تقرير تحقق من تسامحات الأبعاد لطلبك التالي.
