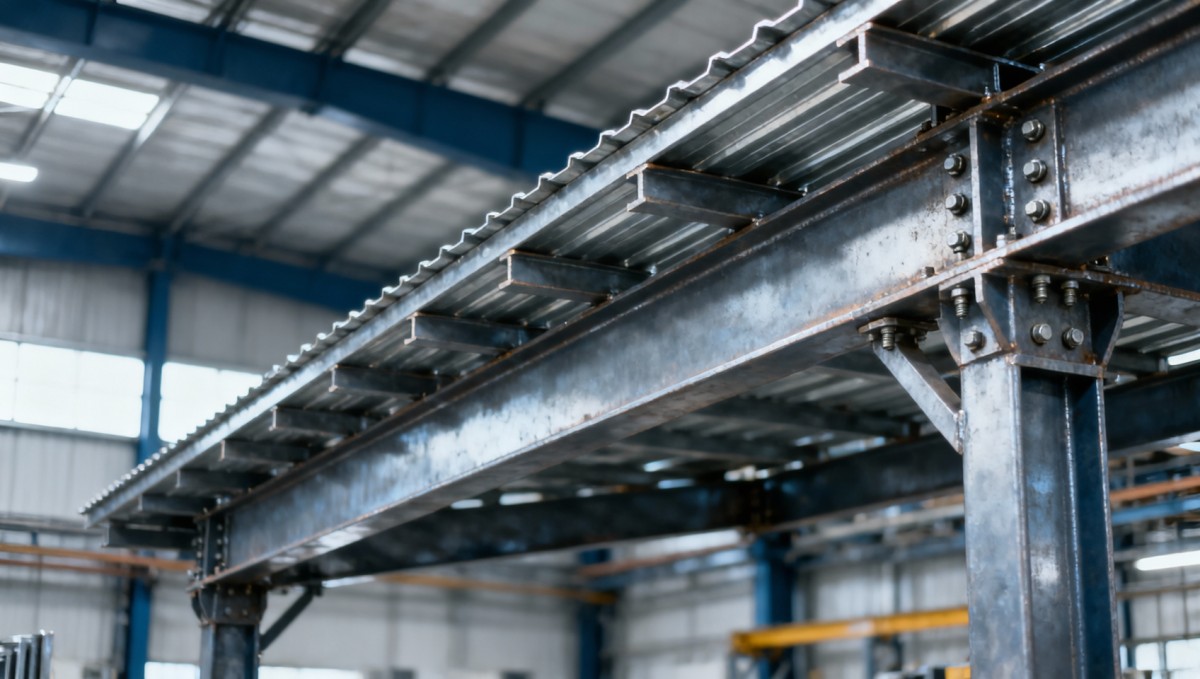

ما تفاصيل الأحمال التي تحدد كمرة الإنشاءات الفولاذية المناسبة؟

لا يقتصر اختيار كمرة إنشائية فولاذية على مطابقة البحر مع قطاع I مألوف ثم المضي قدمًا. يجب أن تتحمل الكمرة الأحمال المتوقعة أثناء الخدمة، وأن تنقلها عبر وصلات قابلة للتنفيذ، وأن تبقى مستقرة تحت الضغط والانحناء، وأن تستوفي متطلبات كود التصميم الحاكم. وقد يظل القطاع الذي يبدو كبيرًا في المخطط الأولي غير مناسب إذا تغير موضع الحمل، أو لم يكن الجناح المضغوط مقيدًا، أو أصبح الترخيم غير مقبول بالنسبة للمنشأة المدعومة.

بالنسبة للمقيّمين الفنيين، تكون نقطة البداية المفيدة هي مسار حمل كامل بدلًا من مقاس اسمي للكمرة. ما الذي يدخل إلى الكمرة؟ وأين يُطبّق؟ وكيف تُدعَم الكمرة؟ وما الذي يمنعها من الالتواء؟ تحدد هذه الأسئلة ما إذا كانت الكمرة المدرفلة، أو العضو المركب الملحوم، أو ترتيب القنوات، أو المكوّن الإنشائي المخصص مناسبًا.

يجمع القرار الصحيح بين معلومات التصميم الهندسي والتحقق من جانب التوريد: يجب أن تتوافق درجة الفولاذ، وأبعاد القطاع الفعلية، والتفاوتات، وتفاصيل التصنيع، ومتطلبات الفحص، والحماية من التآكل، والوثائق جميعها مع مواصفات المشروع. فالقدرة المذكورة في صفحة كتالوج ليست سوى جزء واحد من هذه العملية.

ابدأ بالأحمال التي ستتعرض لها الكمرة فعليًا

الحمل الميت هو الوزن الدائم الذي تحمله الكمرة. وقد يشمل الوزن الذاتي للكمرة، أو سطح السقف أو الأرضية، أو طبقة الخرسانة العلوية، أو الكسوة، أو الخدمات المعلقة، أو المعدات الثابتة، أو الجدران، أو الإطارات الثانوية. وغالبًا ما يُعامل باعتباره أمرًا مباشرًا، لكن حالات الإغفال شائعة. فالكمرة التي تدعم جدار حشو من البناء، على سبيل المثال، لا ينبغي تقييمها كما لو كانت تحمل قاطعًا خفيف الوزن فقط.

الحمل الحي أكثر تغيرًا. فأحمال الإشغال في الأرضيات، وأحمال الصيانة على الأسطح، وأحمال التخزين، وحركة المركبات، وأحمال الإنشاء المؤقتة، كلها قد تؤثر في حالة التصميم الحاكمة. ويجب أن تستند القيمة المطبقة وتوليفات الأحمال إلى الكود وأساس التصميم المحددين للمشروع، لا إلى افتراضات منقولة من نوع مبنى أو سوق آخر.

قد تكون التأثيرات البيئية حاسمة بالقدر نفسه. فتراكم الثلوج، وضغط الرياح والرفع، والتأثير الزلزالي، وتجمع مياه الأمطار، والحركة الحرارية، والتعرض للتآكل، كلها تغير مناقشة اختيار الكمرة. وقد تتحكم قوى الرفع وسلوك الوصلة في كمرة سقف بمنطقة قليلة الثلوج، بينما قد تحكمها أحمال الثلوج الهابطة في مكان آخر ذي بحر مماثل. إن كمرة الإنشاءات الفولاذية جزء من نظام، ولذلك يجب على فريق التصميم مراعاة كيفية انتقال هذه القوى إلى الحواجز الأفقية، والتدعيمات، والأعمدة، والأساسات.

الأحمال الموزعة بانتظام والأحمال المركزة ليست قابلة للاستبدال

ينتشر الحمل الموزع بانتظام على طول الكمرة، مثل نظام سطح أو سقف مؤطر بانتظام. أما الحمل النقطي فيُنقل عند موضع محدد، غالبًا بواسطة كمرة ثانوية، أو عمود، أو دعامة رافعة، أو قاعدة معدات، أو إطار حوامل أنابيب. قد تحمل كمرتان الحمل الإجمالي نفسه، لكنهما تتعرضان لعزوم انحناء وقوى قص وإجهادات موضعية مختلفة تمامًا وفقًا لكيفية تموضع ذلك الحمل.

يمكن أن تؤدي الأحمال النقطية القريبة من المساند إلى قص عالٍ. وعادة ما تزيد الأحمال القريبة من منتصف البحر من متطلبات الانحناء. وعندما يُطبّق رد فعل كبير على جس رشيق، فقد يتطلب الخضوع الموضعي للجس، أو انبعاجه بالسحق، أو انبعاجه، مقويات ارتكاز أو قطاعًا مختلفًا. وهذا أحد أسباب وجوب تزويد المورد بمخططات الإطار وردود الأفعال عند توفرها، بدلًا من طلب «كمرة لبحر 8 m» فقط.

تحتاج الأحمال المتحركة أو الدورية إلى اهتمام منفصل. فقد تواجه كمرات مسارات الرافعات، وخطوط مناولة المواد، والمنصات التي تدعم معدات مهتزة، والمنشآت المخصصة لوصول المركبات، اعتبارات تتعلق بالتعب أو الصدم أو التضخيم الديناميكي أو قابلية الخدمة لا يكشفها الفحص الأولي الساكن. وينبغي مراجعة هذه التطبيقات من قبل المهندس الإنشائي المسؤول باستخدام معايير المشروع ذات الصلة.

البحر والمساند والاستمرارية تغير الإجابة

غالبًا ما يكون البحر أول رقم يُناقش، لكن معناه يحتاج إلى توضيح. هل البعد المذكور هو الفتحة الصافية، أو المسافة بين مركزي المساند، أو الطول الكلي للعضو المصنّع؟ قد يختلف البحر الفعال المستخدم في التصميم عن طول الشحن، خصوصًا عند وجود صفائح طرفية، أو مقاعد ارتكاز، أو وصلات ربط، أو كوابيل.

كما أن ظروف الإسناد مهمة أيضًا. فالكمرة بسيطة الارتكاز لها سلوك مختلف للعزم والترخيم عن كمرة مستمرة تمتد فوق عدة مساند. ويؤدي الكابولي إلى عزم سالب عند المسند، وغالبًا ما يتطلب تصميمًا دقيقًا للوصلات. قد يكون التعامل مع كل كمرة بوصفها بسيطة الارتكاز محافظًا في بعض الحالات، لكنه قد يتجاهل أيضًا افتراضات صلابة الوصلة أو التقييد اللازمة للمنشأة الفعلية.

ينبغي تقييم الترخيم إلى جانب المقاومة. فقد تستوفي الكمرة فحص المقاومة بينما تسمح بهبوط مفرط بالنسبة للتشطيبات الهشة، أو الزجاج، أو ميول التصريف، أو محاذاة الآلات، أو الأبواب العلوية، أو المكونات غير الإنشائية المجاورة. تختلف حدود الترخيم المسموح بها حسب الاستخدام ومواصفات المشروع. ولذلك ينبغي أن تحدد المراجعة الفنية ليس فقط حمل الخدمة الأقصى، بل أيضًا ما الذي تدعمه الكمرة وما مقدار الحركة الذي يمكن للعنصر المدعوم تحمله.

التقييد الجانبي تفصيل للأحمال، وليس ملاحظة ثانوية في الرسم

يكون أحد جناحي الكمرة تحت الضغط عند الانحناء. وإذا لم يكن ذلك الجناح مقيدًا بشكل كافٍ، فقد يتحرك العضو جانبيًا ويلتوي قبل بلوغ قدرته المتوقعة على الانحناء. ويكون هذا السلوك، الذي يُقيَّم عادةً بوصفه انبعاج الالتواء الجانبي، ذا أهمية خاصة للأطوال الطويلة غير المدعمة، وأنظمة الأسقف ذات الوصلات الخفيفة، والكمرات المركبة قبل اكتمال السطح أو التدعيم الدائم.

ينبغي أن تحدد معلومات التصميم الطول غير المدعم، ومواقع القيود الجانبية، وما إذا كان السطح يمكنه توفير تدعيم موثوق، وحالة التركيب. فالجناح العلوي المتصل باستمرار بسطح مصمم بصورة صحيحة يتصرف بشكل مختلف عن كمرة مكشوفة تدعم مدادات منفصلة. وحيث يكون التقييد غير مؤكد، لا ينبغي افتراضه عند اختيار القطاع.

كما أن الاستقرار الموضعي مهم أيضًا. فقد تنبعج الجسور والأجنحة الرقيقة تحت الضغط أو القوى المركزة. وتتميز القطاعات المدرفلة، والكمرات الملحومة، والمقاطع المشكلة على البارد، بخصائص هندسية وفحوص تصميم مختلفة. وليس الخيار الكفء دائمًا هو العضو الأثقل؛ بل هو العضو الذي تتناسب أبعاده وظروف تقييده ونهج تصنيعه مع المهمة الفعلية.

لا تفصل اختيار الكمرة عن بقية مسار الحمل

يصبح رد الفعل المحسوب للكمرة حملًا على العمود أو الجدار أو الكابولي القصير أو الحامل أو الأساس الداعم لها. ويتطلب طول الارتكاز عند كل طرف، والمقاومة الموضعية للعضو الداعم، وهندسة الوصلة، مراجعةً جميعها. فقد تكون الكمرة كافية بمفردها بينما لا تكون واجهة دعمها كذلك.

تستحق الوصلات عناية خاصة. فصفائح النهاية المثبتة بالمسامير، ووصلات الارتكاز، وصفائح الزعانف، ووصلات العزم الملحومة، ووصلات الربط، تنقل توليفات مختلفة من القص والقوة المحورية والعزم والالتواء. وتؤثر مواقع الثقوب، ودرجات المسامير، وأحجام اللحامات، وإمكانية الوصول للتركيب، والضبط في الموقع، جميعها في ما إذا كان مسار الحمل المصمم يمكن بناؤه كما هو مقصود. وإذا كانت الكمرة تدعم رد فعل على مسافة منحرفة عن جسها، فقد تصبح تأثيرات الالتواء ذات صلة.

في الإنشاءات الخرسانية المسلحة والمركبة، قد يحتاج اختيار الكمرة كذلك إلى تنسيق مع التسليح. فعلى سبيل المثال، فإن المشروع الذي يستخدمحديد تسليح HRB400 للتسليح الأساسي الحامل للأحمال سيقيّم عادةً الواجهة بين الإطار الفولاذي والبلاطات والقطع المدمجة وتسلسل صب الخرسانة كجزء من الحزمة الإنشائية الأوسع. يتمتع HRB400 بمقاومة خضوع قياسية محددة لا تقل عن 400 MPa، لكن درجة التسليح لا تحدد تلقائيًا قدرة كمرة فولاذية أو وصلتها. يجب فحص كل مكوّن وفقًا لطريقة التصميم ومعيار المواد المطبقين عليه.

يجب التحقق من درجة المادة وتعيين القطاع معًا

إن تعيين الكمرة وحده غير مكتمل. إذ يمكن توريد النوع العام نفسه من القطاعات وفقًا لمعايير وطنية مختلفة، مع سلاسل أبعاد ودرجات فولاذ وتفاوتات ومتطلبات اختبار مختلفة. وينبغي أن يوضح الطلب المعيار المطلوب، ودرجة المادة، وأبعاد القطاع أو البديل المعتمد، والطول، وأي شروط خاصة مثل الأداء في درجات الحرارة المنخفضة، أو متطلبات قابلية اللحام، أو الجلفنة، أو نظام الطلاء.

تؤثر مقاومة الخضوع في حسابات المقاومة، لكن لا ينبغي استخدامها كاختصار لكل مسائل التصميم. فالمادة الأعلى مقاومة لا تلغي الحاجة إلى فحص الترخيم، والانبعاج، والارتكاز الموضعي، وقدرة الوصلات، والتعب، أو توافق إجراءات اللحام. وفي بعض المشاريع، يكون القطاع الأعمق ذي الصلابة الأفضل أكثر فائدة من قطاع أصغر عالي المقاومة، ولا سيما عندما تكون قابلية الخدمة هي العامل الحاكم.

بالنسبة للفولاذ الإنشائي المستورد، ينبغي مواءمة الوثائق قبل بدء الإنتاج. ويحتاج المشترون عادةً إلى تأكيد ما إذا كانت شهادات اختبار المصنع، وسجلات الفحص البُعدي، وعلامات التتبع، وسجلات الطلاء، ومتطلبات الفحص غير الإتلافي، وفحص الطرف الثالث، مطلوبة بموجب العقد. ولا ينبغي أبدًا التعامل مع مراجع ASTM وEN وJIS وGB على أنها قابلة للاستبدال دون مراجعة تكافؤ خاصة بالمشروع.

قائمة تحقق عملية لمعلومات الأحمال

قبل طلب عرض سعر أو مقترح فني، اجمع المعلومات التي تمكّن المهندس أو المصنّع من فهم الوظيفة الفعلية للعضو:

• موقع الكمرة، ورسم الإطار، ونقاط الدعم، والطول المطلوب للعضو؛
• الأحمال الميتة والحية والبيئية وأحمال المعدات والأحمال المؤقتة، مع نقاط تطبيقها؛
• ما إذا كانت الأحمال موزعة أو مركزة أو متحركة أو لا مركزية أو متكررة أو خاضعة للصدم؛
• معيار التصميم المطلوب، وتوليفات الأحمال، وحدود الترخيم، وظروف الخدمة؛
• ترتيب التدعيم الجانبي، وتثبيت السطح، والتقييد في مرحلة التركيب؛
• مفهوم الوصلة، ومتطلبات المسامير واللحام، وتفاصيل الارتكاز، وأي مواقع للوصلات؛
• درجة المادة، ومتطلبات الطلاء، ونطاق الفحص، والوسم، وقيود التسليم.

تمنع هذه المعلومات أن يستند عرض سعر يبدو تنافسيًا إلى افتراضات تتطلب لاحقًا إعادة التصميم. كما تجعل المقارنة بين الموردين أكثر جدوى لأن جميع الأطراف تستجيب للأساس الفني نفسه.

تؤثر جودة التصنيع في القدرة التصميمية للكمرة

بالنسبة للقطاعات المدرفلة القياسية، يتمثل السؤال الرئيسي في ما إذا كان المنتج المورّد يطابق الأبعاد والدرجة ومتطلبات الاعتماد المطلوبة. أما بالنسبة للكمرات المصنعة أو المخصصة، فتتسع المراجعة لتشمل مصادر الصفائح، ودقة القطع، والتجميع والملاءمة، وتسلسل اللحام، والتحكم في التشوه، وفحص اللحام، والثقب، والتحديب عند تحديده، والمعالجة الوقائية، إذ يمكن أن تؤثر جميعها في التركيب والأداء الإنشائي.

تقوم Hongteng Fengda بتصنيع وتصدير منتجات الفولاذ الإنشائي من الصين لمشاريع البناء والصناعة والتصنيع، بما في ذلك الكمرات الفولاذية، وفولاذ الزوايا، وفولاذ القنوات، والمقاطع المشكلة على البارد، والمكونات الإنشائية المخصصة. وبالنسبة للأعمال الخارجية، تكمن القيمة العملية لشريك التصنيع في تأكيد الرسومات والمعايير المعتمدة قبل التصنيع، والحفاظ على ضوابط إنتاج متسقة، وتوفير الوثائق المطلوبة لفحص الاستلام الخاص بالمشروع.

يعتمد استقرار مدة التسليم أيضًا على الوضوح الفني المبكر. فقد تؤثر التغييرات المتأخرة في مقاس القطاع، أو أنماط الثقوب، أو تفاصيل اللحام، أو الطلاء، أو طريقة التعبئة، في تسلسل الإنتاج وتخطيط الشحن. وهذا مهم بصورة خاصة للمشاريع التي تورد إلى أسواق متعددة، حيث قد تختلف مراجع الأكواد المحلية وتوقعات التعبئة وظروف مناولة الموانئ.

يستند قرار الاختيار الأفضل إلى الظروف، لا إلى التسميات

تُحدد كمرة الإنشاءات الفولاذية المناسبة بالأحمال التي تحملها، وطريقة تطبيق تلك الأحمال، وظروف البحر والتقييد، وقابلية الخدمة المطلوبة، وموثوقية مسار الحمل الكامل. إن درجة المادة ومقاس القطاع مهمان، لكنهما لا يكونان ذوي معنى إلا ضمن ذلك السياق التصميمي الأوسع.

قبل إصدار طلب شراء الكمرة، تأكد من الرسومات الحاكمة، وأساس التحميل، ومسؤوليات الوصلات، ومواصفات المواد، ومتطلبات الفحص، وحالة التسليم. وإذا بقي أي من ذلك غير واضح، فإن الخطوة التالية الأكثر أمانًا هي حله مع المهندس المسؤول عن المشروع وفريق التصنيع. وعادةً ما تكون هذه المناقشة أقل كلفة بكثير من تصحيح قطاع غير مناسب بعد وصول الفولاذ إلى الموقع.
