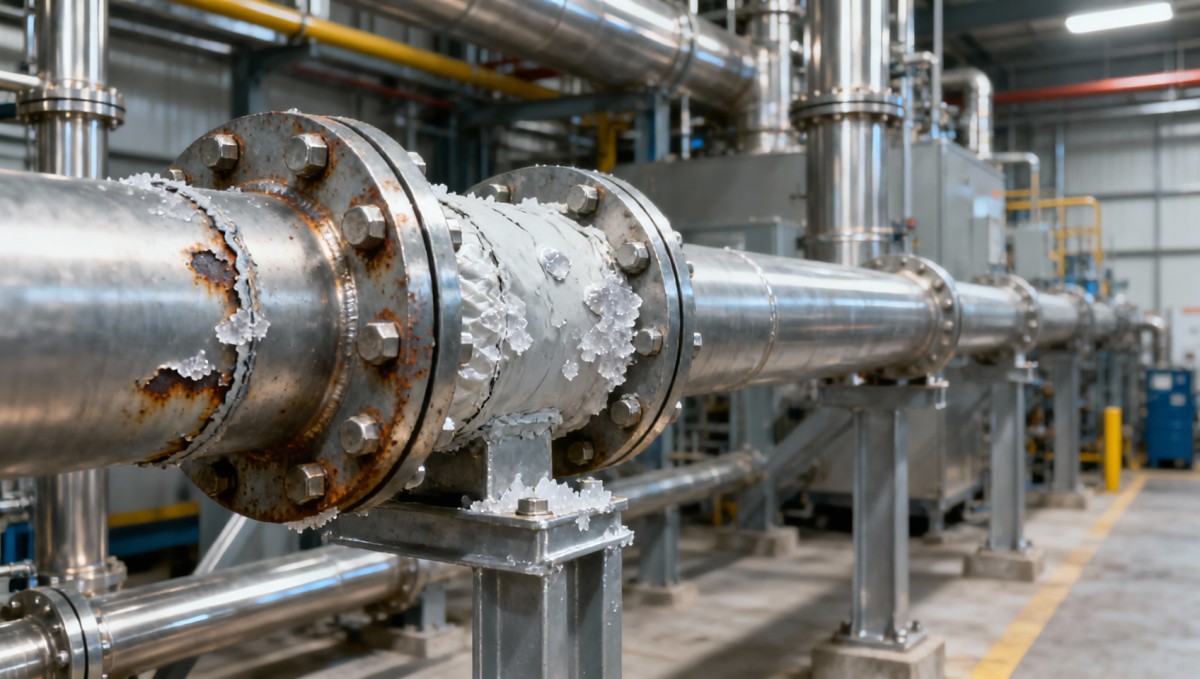

قد يبدو الأنبوب سليماً أثناء جولة الفحص الروتينية، ومع ذلك قد يكون قريباً من الفشل. في مناطق الخدمة الغنية بالكلوريدات، غالباً ما تكون أول علامة مرئية صغيرة: بقعة بنية عند دعامة، أو فقاعات تحت حافة طلاء، أو بقايا أملاح بيضاء حول شفة، أو بقعة رطبة تعود بعد التنظيف. وبحلول الوقت الذي يظهر فيه تسرب ثقب دبوسي، قد يكون الضرر قد امتد بالفعل إلى ما وراء الجزء الظاهر من الخارج.

يُعد هذا أمراً محبطاً لأن مصطلح «مقاوم للتآكل» يُعامل غالباً كأنه خاصية دائمة. عملياً، تعتمد المقاومة على مادة الأنبوب، وتركيز الكلوريدات، ودرجة الحرارة، وتوافر الأكسجين، وحالة السطح، وجودة اللحام، والتصريف، وحالة العزل، وطريقة صيانة النظام. قد يفشل أنبوب مناسب عندما يتغير أحد هذه الظروف. بالنسبة لموظفي الصيانة، لا يتمثل السؤال المفيد ببساطة في ما إذا كان الأنبوب مقاوماً للتآكل؛ بل في أي ظرف محلي قد تغلب على مقاومته.

مشكلة الكلوريدات تكون عادةً موضعية وليست منتظمة

توجد الكلوريدات في مياه البحر، والهواء الساحلي، وأملاح إزالة الجليد، ومياه العمليات، وأنظمة التبريد، ومواد التنظيف الكيميائية، والتربة، والعزل الملوث. وتصبح عدوانية بشكل خاص في الأماكن التي تتبخر فيها الرطوبة مراراً وتترك الأملاح خلفها. ولذلك، قد يعاني خط أنابيب في منطقة جافة عموماً من تآكل شديد في عدد قليل فقط من المواقع: أسفل المشابك، أو تحت العزل الرطب، أو داخل النهايات الميتة، أو حول وجوه الشفاه، أو عند النقاط المنخفضة التي لا تُصرّف بالكامل.

غالباً ما يكون من الأسهل توقع الفقد المنتظم في سماكة الجدار لأنه يتقدم عبر مساحة واسعة. أما هجوم الكلوريدات، فيكون على الأرجح مركزاً. ينتج التآكل النُّقري تجاويف عميقة وضيقة يمكن أن تخترق الجدار مع فقدان معدني خارجي قليل غير واضح. ويتطور تآكل الشقوق في الفجوات المحجوبة حيث يُحتجز سائل غني بالكلوريدات. وبمجرد تشكل هذه الخلايا الموضعية، قد تتصرف المنطقة المتأثرة بصورة مختلفة جداً عن سطح الأنبوب النظيف والمكشوف القريب.

لا تفترض أن الأنبوب اللامع أو الذي يبدو سليماً بحالة جيدة. تبدأ بعض آليات التآكل تحت الرواسب أو الطلاءات أو العزل أو الحشيات أو المشابك أو نواتج التآكل. مظهر السطح نقطة بداية مفيدة، وليس دليلاً على سماكة الجدار المتبقية.

عندما لا تتطابق المادة «المقاومة» أصلاً مع ظروف الخدمة الفعلية

من الأسباب الجذرية الشائعة اختيار المادة بناءً على وصف عام مثل «خارجي» أو «بحري» أو «خدمة كيميائية»، من دون تحديد التعرض للكلوريدات بالتفصيل. لا يروي تركيز الكلوريدات وحده القصة كاملة. إذ يمكن لدرجة الحرارة، ودرجة الحموضة، وسرعة التدفق، وفترات الركود، والأكسجين المذاب، والمواد الكيميائية المؤكسدة، وهندسة الشقوق أن تغير المخاطر جميعها. قد تكون مادة تؤدي أداءً مقبولاً في مياه باردة متدفقة غير مناسبة في رواسب ساخنة ومركزة أو في سائل راكد يحتوي على الكلوريدات.

اختلاط المواد احتمال آخر. أثناء الإصلاحات أو التعديلات أو الاستبدال الجزئي، قد تُركّب مقاطع بدرجات مختلفة دون إمكانية تتبع واضحة. ويجري أحياناً إغفال المثبتات والمشابك والمخفضات ووصلات التفرع ومكونات الإصلاح المؤقتة. وإذا كانت المعادن المختلفة موصولة كهربائياً ومبتلة بإلكتروليت، فقد يسرّع التآكل الجلفاني الهجوم على المكون الأقل نبلاً. وقد تظهر المشكلة في وصلة صغيرة بدلاً من امتداد الخط الرئيسي.

بالنسبة لأنظمة الفولاذ الكربوني، تتحقق الحماية من التآكل عادةً من خلال الطلاء، أو الجلفنة عند ملاءمتها، أو بدل التآكل، أو التحكم الكيميائي، أو الحماية الكاثودية في الخدمات المناسبة، أو مزيج من هذه التدابير. قد يُحدد منتج مثلأنبوب فولاذ عالي الكربون للمهام الصناعية التي تكون فيها الخصائص الميكانيكية والتكلفة مهمتين، لكن يجب تقييم معالجته السطحية وبيئة خدمته بشكل منفصل. لا يتمتع الطلاء الأسود والورنيش والزيت والجلفنة والطلاءات المضادة للتآكل بالأداء نفسه تجاه الكلوريدات، ولا سيما بعد القطع أو اللحام أو الاحتكاك أو التعرض المطول للرطوبة.

غالباً ما تخلق تفاصيل التصنيع أول نقطة ضعف

تبدأ حالات الفشل الكثيرة في مواقع نشأت أثناء التصنيع بدلاً من جسم الأنبوب الأصلي. قد يقلل تلون الحرارة أو القشور المتروكة على السبائك المقاومة للتآكل من المقاومة الموضعية. وقد يترك التنظيف غير الكافي بعد اللحام ملوثات أو جسيمات حديدية منغمسة على السطح. ويمكن لملامح اللحام الخشنة، والحز السفلي، والاختراق غير الكامل، وتناثر اللحام، ونقاط التثبيت سيئة التشطيب أن تحتجز الرطوبة والرواسب.

بالنسبة للفولاذ الكربوني المطلي، تكون المواضع الضعيفة عادةً مناطق اللحام، والنهايات المقطوعة، والوصلات الميدانية، والوصلات الملولبة، والحواف المتضررة، والمواقع التي لم يُستعد فيها الطلاء بصورة صحيحة بعد التركيب. قد يبدو الطلاء متصلاً من مسافة، بينما يحتوي على عيوب صغيرة، أو التصاق ضعيف، أو سماكة مفرطة الرقة، أو ضرر مخفي تحت مشبك. يمكن لمحلول الكلوريدات الذي يدخل عبر عيب صغير أن ينتقل تحت الطلاء، مسبباً تآكلاً تحت الغشاء لا يصبح ظاهراً إلا عند تطور الفقاعات أو انفصال الطلاء.

لا ينبغي التعامل مع التخليل والتخميل وإصلاح الطلاء وإعداد السطح باعتبارها بنوداً ورقية. فقيمتها تكمن في إزالة التلوث وإنتاج حالة سطح تتوافق مع نظام الحماية المختار. إذا تكرر الفشل بجانب اللحامات أو الإصلاحات، فقارن طريقة الإعداد الميداني الفعلية بالإجراء المعتمد. غالباً ما توجد المشكلة هناك.

ابحث أولاً في الأماكن التي يمكن أن تستقر فيها المياه

ينبغي أن يتتبع مسار الفحص العملي المياه والأملاح والحطام المحتجز، لا المخطط المتساوي القياس للأنابيب فقط. ابدأ من النقاط المنخفضة، والنهايات الميتة، ووصلات التصريف، والفتحات، والدعامات، والمشابك، وواجهات قواعد الأنابيب، ومناطق الرذاذ، والمناطق أسفل أغلفة العزل المتضررة. تحقق من الأماكن التي يمكن أن تصل إليها مياه الغسل أو مياه الأمطار أو رذاذ مياه البحر أو المكثفات. ثم اسأل عما إذا كان الموقع يستطيع أن يجف تماماً.

يلزم اهتمام خاص للتآكل تحت العزل. لا يسبب العزل التآكل بحد ذاته، لكنه قد يحتفظ برطوبة ملوثة بالكلوريدات ملاصقة للأنبوب لفترات طويلة. تسمح الأغلفة المتضررة، والأختام الفاشلة، والنهايات المفتوحة، والاختراقات غير المحكمة بدخول المياه. قد يبدو السطح الخارجي جافاً بينما يبقى المعدن تحته رطباً. ينبغي أن تدفع آثار الصدأ عند فواصل العزل، أو الغلاف المنتفخ، أو العزل الرطب، أو التسرب المتكرر بالقرب من الدعامات إلى إجراء فحص أدق.

تستحق الدعامات اهتماماً أكبر مما تتلقاه غالباً. يمكن لمشبك محكم أن يخلق شقاً، ويتلف طلاءً، ويقيد التصريف، ويثبت الأملاح في مكانها. وقد تحمي قاعدة الأنبوب منطقةً ما بينما تنشئ منطقة رطبة مجاورة لا يمكن الوصول إليها. عندما يكون الوصول للفحص محدوداً، استخدم حالة المناطق المجاورة كعلامة تحذير، ولكن لا تعتمد على المقارنة البصرية وحدها.

حدد آلية التآكل قبل اختيار الإصلاح

تكون قرارات الإصلاح أكثر موثوقية عندما تُحدد الآلية بدلاً من تخمينها. تساعد الملاحظات الميدانية التالية على تضييق الاحتمالات:

• ثقوب صغيرة وعميقة أو تجاويف محددة بوضوح: غالباً ما تتوافق مع التآكل النُّقري، خاصةً حيث توجد الرواسب أو الكلوريدات.
• هجوم تحت الحشيات أو المشابك أو الوصلات المتراكبة أو الرواسب أو العزل: يشير إلى تآكل الشقوق أو التآكل تحت الرواسب.
• شقوق بالقرب من اللحامات أو الانحناءات المشغولة على البارد أو المناطق عالية الإجهاد: قد تدل على تشقق التآكل الإجهادي الناتج عن الكلوريدات في المواد القابلة للتأثر. ويتطلب ذلك تقييماً هندسياً دقيقاً.
• صدأ واسع وتقشر الطلاء: قد يشير إلى فشل الطلاء، أو سوء إعداد السطح، أو التعرض المطول للرطوبة.
• هجوم متسارع عند وصلة بين معادن غير متماثلة: يستدعي مراجعة التوافق الجلفاني والتحقق من وجود استمرارية كهربائية غير مقصودة.
• ترقق داخلي بالقرب من الفروع الراكدة أو مناطق التدفق المنخفض: قد ينطوي على رواسب أو تأثيرات التركيز أو التآكل المتأثر ميكروبيولوجياً أو التحكم غير المناسب في كيمياء المياه.

ينبغي أن يتبع الفحص البصري قياسات عندما تستدعي الحالة ذلك. يمكن لقراءات السماكة بالموجات فوق الصوتية تحديد الترقق العام ورسم خريطة للمناطق التي يمكن الوصول إليها، لكن شبكة متباعدة قد تفوّت النقر المعزولة. زد كثافة القراءات حول المواقع المشبوهة. قد تكون التصويرات الشعاعية للملف، أو طرق المصفوفات المرحلية، أو الفحص بالمنظار الداخلي، أو الفحص بالموجات الموجهة، أو الإزالة الموضعية للعزل مناسبةً حسب إمكانية الوصول والآلية المشتبه بها. يجب أن تتوافق الطريقة مع السؤال المطروح؛ فلا توجد تقنية واحدة تكشف كل عيب.

استجابة منطقية عند اكتشاف ضرر مبكر

أولاً، اجعل المنطقة آمنة وحدد ما إذا كانت الحالة تؤثر في الاحتواء. ينبغي تصعيد التسرب النشط أو الفقد الشديد لسماكة الجدار أو التشقق أو تشوه حد الضغط أو التآكل عند وصلة حرجة من خلال عملية السلامة المعتمدة في الموقع. لا تُخفِ آلية نشطة بإصلاح طلاء تجميلي قبل تقييم مدى امتدادها.

بعد ذلك، وثّق الموقع الدقيق ومحيطه. سجل تعريف الأنبوب، واتجاهه، ومنسوبه، والدعامات القريبة، وحالة العزل، وحالة الطلاء، والرواسب المرئية، ومسارات التصريف، والتعرض لدرجة الحرارة، والتغييرات الأخيرة في التشغيل أو ممارسات التنظيف. تكون الصور الفوتوغرافية مفيدة عند إقرانها بمراجع الموقع ونقاط القياس. إن عبارة «تآكل قرب الكوع» أقل فائدة بكثير من عبارة «تنقر خارجي في الجانب السفلي من الكوع، مجاور لدعامة رطبة وفاصل عزل متضرر».

بعد التنظيف بالقدر اللازم للفحص فقط، حدد ما إذا كان الهجوم خارجياً أم داخلياً أم كليهما. قد يرتبط التآكل الخارجي بالكلوريدات الجوية أو الرطوبة المحبوسة أو العزل أو تلف الطلاء أو شق. ويتطلب الهجوم الداخلي مراجعة تركيب السائل ودرجة حرارة التشغيل ونظام التدفق وفترات الركود والإضافات الكيميائية والمواد الصلبة ومصادر التلوث. غالباً ما يؤدي استبدال مقطع قصير من الأنبوب دون تصحيح مشكلة الشق الرطب أو كيمياء المياه أو التصريف إلى نمط الفشل نفسه في مكان قريب.

يجب أن يتوافق الإجراء التصحيحي مع السبب. وقد يشمل ذلك استبدال جزء أنبوبي متضرر بمادة متوافقة تم التحقق منها؛ أو مراجعة مواصفة الطلاء؛ أو إصلاح الوصلات الميدانية بإعداد سطحي مناسب؛ أو إضافة تصريف؛ أو إعادة تصميم دعامة؛ أو إزالة شق غير ضروري؛ أو إحكام نهايات العزل؛ أو عزل المعادن غير المتماثلة عند الاقتضاء؛ أو تغيير فترات الفحص للمناطق الرطبة المعروفة. بالنسبة للأنظمة التي تحمل سوائل تحتوي على الكلوريدات، قد يلزم إشراك موظفي العمليات ومعالجة المياه قبل إعادة التشغيل.

عادات صيانة صغيرة تمنع تكرار حالات الفشل

غالباً ما تكون الوقاية الجيدة أقل درامية من ترقية المادة. امنع بقاء رواسب الملح على الأنابيب المكشوفة بعد الرذاذ البحري أو الغسل الملوث. تأكد من أن المصارف مفتوحة وأن النقاط المنخفضة لا تحتفظ بالسوائل. تجنب لف مواد مؤقتة حول أسطح الأنابيب حيث يمكنها احتجاز الرطوبة. استبدل بطانات الدعامات وأختام العزل المتضررة قبل أن تصبح مصائد رطبة طويلة الأجل. أثناء الإصلاحات، احمِ الأسطح المشطبة من مخلفات الجلخ وتجنب ترك الحواف المقطوعة العارية دون معالجة.

من المفيد أيضاً مراجعة منتجات التنظيف. يمكن للمنظفات أو البقايا المحتوية على الكلوريدات أن تخلق مشكلة يمكن تجنبها، خاصةً على السبائك المختارة لمقاومة التآكل. وتهم جودة مياه الشطف عندما تترك رواسب بعد التبخر. إذا تزامن روتين تنظيف جديد مع ظهور بقع أو تنقر غير متوقع، فاعتبر ذلك التوقيت دليلاً مفيداً لا مجرد مصادفة.

بالنسبة لطلبات استبدال الأنابيب، أكد ما هو أكثر من القطر الخارجي وسماكة الجدار. تحقق من الدرجة والمواصفة ومعالجة النهايات والطول وحالة السطح ونظام الطلاء واحتياجات التوثيق، وما إذا كان اللحام الميداني أو التسنين أو التخديد أو تشطيف الحواف سيكشف معدنًا غير محمي. قد تتفاوت أبعاد الأنابيب المتاحة على نطاق واسع، وتلبي اختيارات سماكة الجدار مثل SCH40 وSCH80 وXS أو الجداول الأثقل متطلبات الضغط والمتطلبات الميكانيكية، لكنها لا تعالج تلقائياً خطر التآكل بالكلوريدات. يجب تحديد طريقة التحكم في التآكل بصورة منفصلة.

متى يجب إيقاف الإصلاح الميداني وبدء المراجعة الهندسية

لا ينبغي التعامل مع بعض الحالات باعتبارها أعمال رتوش روتينية. صعّد الأمر عند الاشتباه بوجود تشقق؛ أو عند تكرار التسربات في الخدمة نفسها؛ أو عند العثور على تآكل تحت العزل في منطقة غير مؤكدة؛ أو عندما يكون فقدان سماكة الجدار موضعياً ويصعب تقدير حجمه؛ أو عندما تكون هوية المادة غير واضحة؛ أو عندما يغير الإصلاح مسارات الأحمال أو حدود درجة الحرارة أو قدرة الضغط أو التوافق مع التآكل.

الدرس الأساسي هو أن حالات الفشل الناتجة عن الكلوريدات تكون قابلة للتفسير عادةً عند فحص البيئة المحلية عن كثب. لا تفشل الأنابيب المقاومة للتآكل لمجرد وجود الكلوريدات. بل تفشل عندما تجتمع الكلوريدات والرطوبة ودرجة الحرارة والهندسة والإجهاد والتلوث أو الحماية المتضررة في موقع لم تتم السيطرة عليه بشكل كافٍ. إن اكتشاف هذا المزيج مبكراً هو أكثر الطرق عملية لمنع تحول بقعة أو نقرة أو فقاعة طلاء إلى توقف غير مخطط له.
