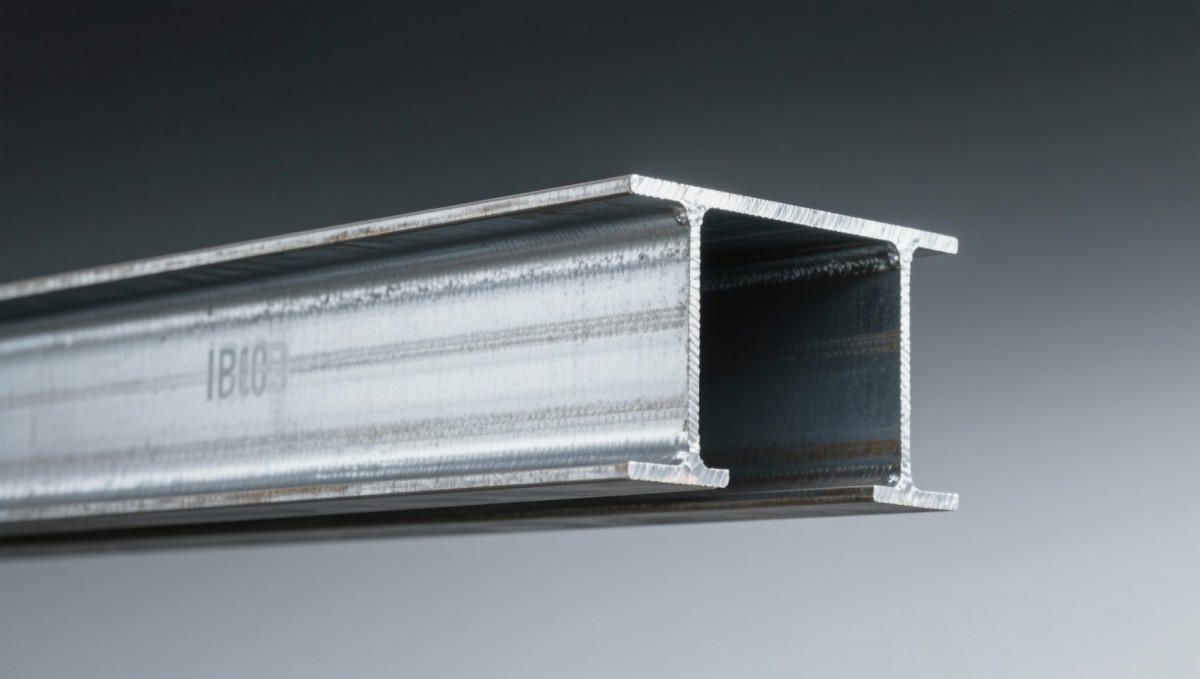

يعد فهم الوزن الفعلي للعارضة الحديدية (I beam) أمرًا بالغ الأهمية لسلامة الهيكل، وتقدير التكاليف، والامتثال لمعايير الصلب - خاصة عند توريد الصلب المقاوم للتآكل، أو أنابيب الصلب المجلفن، أو ألواح الصلب الكربوني. بينما يوفر الحجم الاسمي خطًا أساسيًا، فإن العوامل الواقعية مثل تفاوتات التصنيع، واختلافات كثافة المادة، والمعالجات السطحية (مثل الجلفنة بالغمس الساخن)، والانحرافات الأبعادية في ألواح الصلب المدلفنة على الساخن تؤثر بشكل كبير على وزن العارضة الحديدية. بصفتنا مصنعًا ومصدرًا موثوقًا للهياكل الحديدية من الصين، تضمن Hongteng Fengda اتساقًا دقيقًا للوزن عبر المنتجات المطابقة لمعايير ASTM وEN وJIS وGB - بما في ذلك شبكة اللحام من الفولاذ المقاوم للصدأ والعوارض الحديدية المخصصة - لدعم المهندسين وفرق المشتريات ومديري المشاريع في جميع أنحاء العالم.
لماذا لا يساوي الحجم الاسمي الوزن الفعلي: المتغيرات الخفية
الأبعاد الاسمية - مثل "IPE 300" أو "W12×22" - تصف الهندسة المقطعية الموحدة، وليس الكتلة الفيزيائية. يعتمد الوزن الفعلي لكل متر على خمسة متغيرات مترابطة: كثافة المادة الخام (تباين ±0.8٪ بين الدفعات)، تفاوت الدلفنة (±0.5-1.2 مم على سمك الشفة وفقًا لـ EN 10034)، احتفاظ بقايا الدرفلة (حتى +2.3٪ كتلة سطحية قبل التنظيف)، سمك طلاء الجلفنة (عادة 50-80 ميكرومتر، مضيفًا 45-70 جم/م²)، واسترخاء الأبعاد الناجم عن الإجهاد المتبقي أثناء القطع أو اللحام.
على سبيل المثال، يمكن أن يختلف عارضتان IPE 270 من دفعات إنتاج مختلفة - كلاهما يلبي EN 10025-2 S235JR - بما يصل إلى 1.8 كجم/م بسبب التفاوتات المجتمعة. هذا انحراف بنسبة 3.2٪ عن الوزن الاسمي 56.2 كجم/م، مما يؤثر مباشرة على تخطيط حمولة الرافعة، وتصميم الأساس، وحسابات تكلفة الشحن - خاصة للمشاريع التي تشحن 500+ طن إلى أمريكا الشمالية أو الشرق الأوسط.
تتحكم Hongteng Fengda في هذه المتغيرات من المصدر: تحافظ خطوط العوارض المدلفنة على الساخن لدينا على تفاوت سمك ±0.3 مم (مقارنة بـ ±0.8 مم المسموح به في EN)، وتخضع جميع المنتجات المجلفنة للتحقق من الوزن بعد الطلاء باستخدام موازين ناقلة حزامية معايرة قابلة للتتبع إلى NIM الصين. هذا يتيح دقة وزن قابلة للتكرار ضمن ±0.6٪ - أمر بالغ الأهمية لشركاء التصنيع الأصلي (OEM) الذين يتطلبون نمذجة تكاليف قائمة المواد (BOM) صارمة.
كيف تغير المعالجات السطحية الوزن: الجلفنة، الطلاء، والمزيد

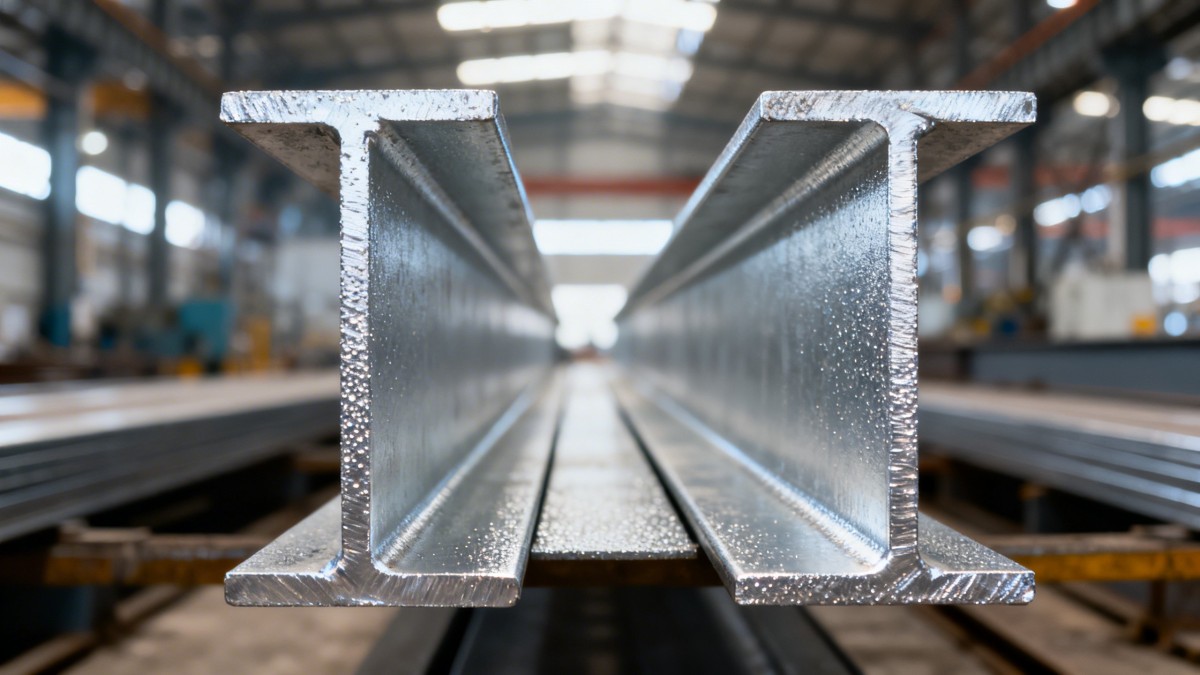

تضيف الجلفنة بالغمس الساخن كتلة قابلة للقياس - وهي ليست موحدة. تزيد طبقة الزنك القياسية بسمك 6 مم على العارضة الحديدية الوزن بمقدار 45-70 جم/م² اعتمادًا على كيمياء الصلب ووقت الغمر. بالنسبة لقسم W14×90 (عمق 330 مم، عرض شفة 350 مم)، يترجم ذلك إلى +0.82-1.28 كجم/م. يضيف طلاء المسحوق أقل (15-30 جم/م²)، ولكن يمكن أن تضيف الطبقات الأساسية الإيبوكسية المطبقة قبل الشحن +0.35 كجم/م بشكل غير متوقع إذا أثرت الرطوبة على بناء الفيلم.
هذا الأمر أكثر أهمية للتطبيقات الحساسة للتآكل - مثل المنصات البحرية أو دعامات المصانع الكيميائية - حيث غالبًا ما يتم استخدام ألواح الصلب المجلفنة جنبًا إلى جنب مع العوارض الهيكلية للتغليف والتقوية. في تلك الحالات، يجب أن يأخذ الوزن الكلي للنظام في الاعتبار كلًا من الأعضاء الرئيسية والمكونات الثانوية. يقدم فريقنا الهندسي بشكل روتيني تقارير وزن متكاملة تغطي العوارض، والوصلات، وتجمعات الألواح المعدنية - مما يضمن التطابق بين الرسومات الهيكلية وبيانات الشحن.
نقدم أيضًا عوارض حديدية مجلفنة مسبقًا (متوافقة مع EN ISO 1461) بسمك طلاء مضبوط (65±5 ميكرومتر)، يتم التحقق منها عبر اختبار الحث المغناطيسي وفقًا لـ ASTM E376. هذا يلغي مخاطر إعادة العمل في الموقع ويضمن قابلية التنبؤ بالوزن عبر شحنات التصدير التي تزيد عن 10,000 طن/سنة إلى أسواق الاتحاد الأوروبي ورابطة أمم جنوب شرق آسيا (آسيان).
تأثير الوزن النموذجي حسب نوع المعالجة (لكل متر، IPE 200)
يعكس الجدول أعلاه بيانات إنتاج حقيقية من مراجعتنا للربع الثالث 2024 لـ 42 دفعة IPE 200. ملاحظة: لا تزال العوارض غير المطلية المشحونة ببقايا الدرفلة تحمل وزنًا زائدًا قابلًا للقياس - مما يجعل التسليم "كما تم درفلتها" غير مناسب للمشاريع الحساسة للوزن الدقيق دون اتفاق مسبق.
قائمة التحقق للمشتريات: 5 نقاط تحقق حرجة للوزن
عند تقييم موردي العوارض الحديدية - خاصة للشراء الدولي - لا يتعلق موثوقية الوزن بالمواصفات فقط. بل يتعلق بشفافية العمليات وانضباط الاختبارات. إليك ما تضمنه Hongteng Fengda في كل تأكيد طلب:
- شهادة مطابقة مع الوزن المقاس لكل متر (غير المحسوب)، مختومة من قبل مختبر معتمد من CNAS
- تحليل كيميائي خاص بالدفعة (C، Mn، Si، P، S) يؤكد استقرار الكثافة ضمن ±0.002 جم/سم³
- تقرير أبعاد يوضح سمك الشفة/اللوح عند 3 نقاط لكل متر (وفقًا للملحق A لـ EN 10034)
- خريطة سمك الجلفنة (الحد الأدنى/الأقصى/المتوسط) لكل حزمة، مع سجل معايرة ASTM E376
- مراجعة الوزن قبل الشحن: وزن 100٪ من الحزم على موازين أرضية بسعة 10 طن معتمدة وفقًا لـ OIML R76 الفئة الثالثة
هذه ليست إضافات اختيارية - بل هي مدمجة في بوابة الجودة لدينا لجميع طلبات ASTM A6/A6M وEN 10025 وJIS G3101. بالنسبة للمشترين الذين يديرون ميزانيات رأسمالية ضيقة أو لوجستيات متعددة المواقع، فإن هذا يلغي النزاعات المتعلقة بالوزن أثناء التخليص الجمركي أو القبول في الموقع في دبي أو روتردام أو هيوستن.
لماذا يختار المشترون العالميون Hongteng Fengda للمشاريع الحساسة للوزن
تباين وزن الهياكل الحديدية ليس نظريًا - فهو يسبب تسربًا حقيقيًا للتكاليف: الرافعات المفرطة المواصفات (+18,000 دولار/وحدة)، والأساسات المفرطة التصميم (+7٪ حجم خرسانة)، وعقوبات الشحن الجوي للوزن غير المتوقع (+220 دولار/طن فوق الوزن المذكور). تعمل Hongteng Fengda على التخفيف من ذلك من خلال ثلاث ركائز تشغيلية:
- تكامل القياس في الوقت الحقيقي: يغذي PLC لدرفلتنا بيانات الأبعاد مباشرة إلى محركات حساب الوزن - مما يحدث الوزن النظري كل 12 ثانية أثناء الإنتاج.
- تحقق متعدد المعايير من الوزن: تشمل العوارض المعتمدة وفقًا لـ ASTM A6 كلًا من جداول الوزن المحسوبة والمقاسة؛ توفر الدفعات المعتمدة وفقًا لـ EN كلاً من تنسيقات التقارير المتري والإمبراطوري.
- إمكانية التتبع من البداية إلى النهاية: تحمل كل حزمة رمز QR يربط بملف الوزن الكامل - بما في ذلك رقم دفعة المادة الخام، وتاريخ الدرفلة، وسجل حمام الجلفنة، وشهادة المقياس النهائية.
ندعم طلبات التنفيذ السريع: تقارير التحقق من الوزن القياسية يتم تسليمها خلال 48 ساعة من اكتمال الإنتاج؛ مطابقة الوزن المخصصة لتجميعات المقاطع المختلطة (مثل العوارض الحديدية + ألواح الصلب المجلفنة)؛ ومراجعات بحضور طرف ثالث عند الطلب. اتصل بفريق المبيعات الفني لدينا اليوم لمناقشة متطلبات الوزن الحرجة لمشروعك القادم - من مراجعة المواصفات إلى الوثائق المعتمدة.
