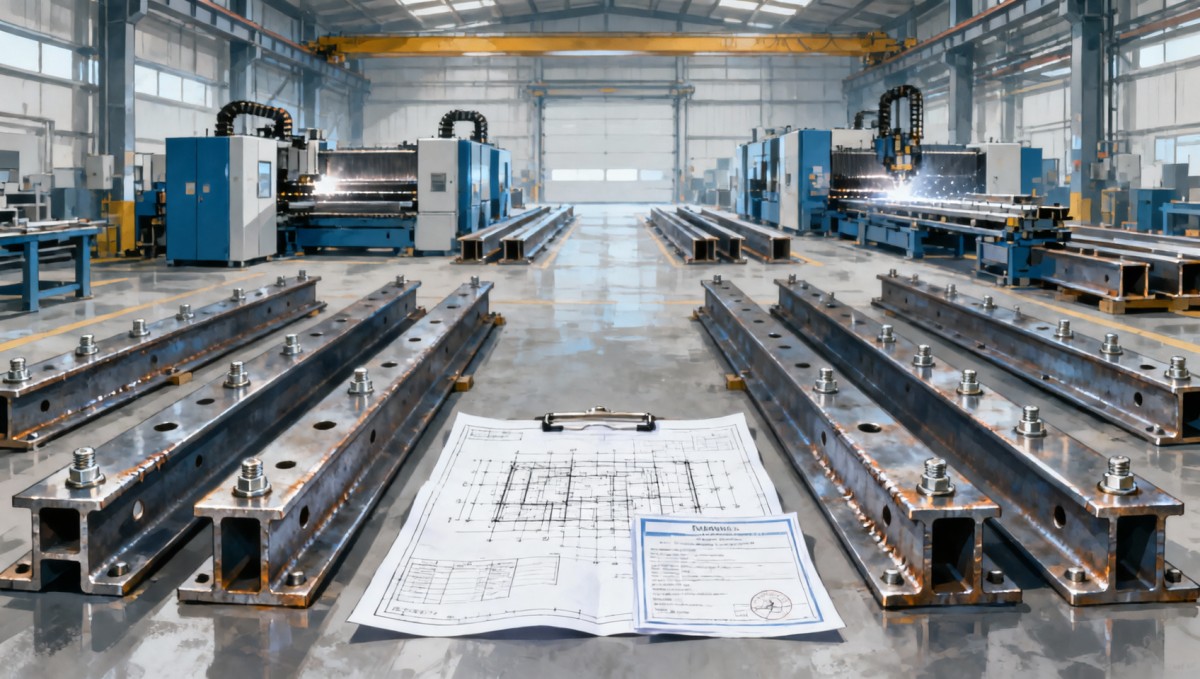

قبل بدء التصنيع، يجب أن تحوّل هندسة الفولاذ الإنشائي نية التصميم إلى معلومات قابلة للتحقق وجاهزة للإنتاج، يمكن للمصنّع تنفيذها دون افتراضات.

بالنسبة للمقيّمين الفنيين، السؤال الأساسي واضح: هل يمكن لحزمة الهندسة المقدمة أن تنتج أعمالاً فولاذية مطابقة، في الموعد المحدد، مع ضبط التكلفة وإمكانية التتبع؟

تعتمد الإجابة بدرجة أقل على مجموعة رسومات عامة، وبدرجة أكبر على ما إذا كانت الواجهات الحرجة والمواد والوصلات والتفاوتات والمعايير والتزامات الفحص محددة بالكامل.

تؤدي المدخلات غير المكتملة إلى نتائج متوقعة: تعليق التصنيع، وطلبات الإيضاح، واستبدال المواد بمواد غير مناسبة، ومشكلات الملاءمة في الموقع، وتأخر التسليم، والنزاعات حول مسؤولية التصحيحات.

ابدأ بتعريف نطاق جاهز للتصنيع

يحدد النطاق الجاهز للتصنيع بدقة العناصر الإنشائية والألواح والتجهيزات والمسامير والطلاءات والمكونات الثانوية التي تقع ضمن مسؤولية المورد.

ينبغي للمقيّمين الفنيين التأكد مما إذا كانت الحزمة تشمل التوريد فقط، أو إعداد تفاصيل الورشة، أو التصنيع، أو التجميع التجريبي، أو المعالجة الوقائية، أو التعبئة، أو التسليم، أو الدعم في الموقع.

يجب أن يميز النطاق بين الفولاذ الأساسي الحامل للأحمال والأعمال المعدنية المتفرقة، وهياكل الوصول، والدرابزينات، والسلالم، ودعامات الشبك المعدني، وحوامل الأنابيب، وعناصر الوصلات المدمجة.

تنشأ حدود النطاق الغامضة عادة عند الواجهات بين الفولاذ الإنشائي والأعمال المدنية والمعدات الميكانيكية والأنظمة الكهربائية والتشطيبات المعمارية.

تمنع مصفوفة المسؤوليات الواضحة المصنّع من تصنيع مكونات تتعارض لاحقاً مع الأجزاء المدمجة في الخرسانة، أو قواعد المعدات، أو مسارات الكابلات، أو أنظمة الكسوة.

بالنسبة للتوريد الدولي، ينبغي للمقيّمين أيضاً تحديد شروط التجارة الدولية Incoterms، ونقاط تقسيم الشحنات، وطرق التعبئة المطلوبة، وما إذا كان التحكم بالأبعاد ينطبق قبل الطلاء أو بعده.

يجب أن تُظهر الرسومات المعتمدة هندسة قابلة للتنفيذ

تحدد رسومات التصميم المقصود الهندسي، لكن رسومات التصنيع يجب أن توفر هندسة قابلة للقياس لكل عنصر وثقب وقطع وشطف ولوح ومقوٍ ووصلة.

ينبغي أن يحمل كل رسم رقم مراجعة فريداً وتاريخ إصدار وحالة اعتماد ومقياساً عند الاقتضاء وسجلاً واضحاً للإصدارات التي تم استبدالها.

يحتاج المصنّعون إلى علامات العناصر الكاملة وتسميات المقاطع والإحداثيات والمناسيب ومراجع المحاور وأسهم الاتجاه وعلاقات التجميع لتجنب التفسير أثناء الإنتاج.

يجب أن تحدد الأبعاد الحرجة نقاط المرجع بدلاً من الاعتماد فقط على الأبعاد المتسلسلة، التي قد تتراكم أخطاؤها عبر الكمرات الطويلة أو الإطارات المعقدة.

ينبغي للمراجعين الفنيين التحقق من أن جميع الأبعاد تتوافق مع النموذج الإنشائي الحاكم والمخطط المعماري ورسومات الأساسات ومعلومات واجهة المعدات الميكانيكية.

عند توفير نماذج ثلاثية الأبعاد، يجب أن ينص العقد على ما إذا كان النموذج للمرجع فقط أو مرجعاً تعاقدياً معتمداً لهندسة التصنيع.

تتطلب جداول العناصر أكثر من مقاسات المقاطع

يجب أن يحدد جدول العناصر كل بند فولاذي وفقاً للعلامة والكمية والمقطع ودرجة الفولاذ والطول والوزن الوحدي وتسمية التجميع ومرجع الرسم المعمول به.

بالنسبة للمقاطع المدرفلة، يجب أن يحدد الجدول المعيار الحاكم والتسمية الدقيقة، لأن المقاطع المتشابهة اسمياً قد تختلف بين أنظمة ASTM وEN وJIS وGB.

تتطلب الألواح تحديد السُمك والعرض والطول والدرجة وحالة الحافة ومتطلبات الثقوب وأي معلومات عن التشكيل أو التحديب مطلوبة قبل بدء القطع.

تحتاج المقاطع المشكلة على البارد إلى تعريف أدق، لأن السُمك وأنصاف أقطار الزوايا ومقاومة الخضوع وحالة الطلاء واتجاه التشكيل يمكن أن تؤثر في القدرة والمواءمة.

ينبغي للمقيّمين الفنيين التحقق من توافق كميات المواد مع الرسومات وقوائم المواد، خصوصاً للحزم الكبيرة ذات تفاصيل الوصلات المتكررة.

يشير الجدول القوي أيضاً إلى البنود الخاصة مثل العناصر المنحنية والألواح المتدرجة والكمرات المركبة والكمرات المثقبة وعُرى الرفع وملحقات التصنيع المؤقتة.

يجب أن تكون درجات المواد وشهاداتها قابلة للتتبع

تعد مواصفات المواد من أهم مدخلات هندسة الفولاذ الإنشائي، لأن القوة والليونة وقابلية اللحام والمتانة والأداء ضد التآكل تختلف باختلاف الدرجة.

ينبغي أن تنص الحزمة على درجة الفولاذ المطلوبة وشكل المنتج ومعيار المواد الحاكم وحالة التسليم وأي متطلبات إضافية لكل مكون إنشائي.

على سبيل المثال، لا يمكن استبدال لوح محدد وفق متطلبات ASTM تلقائياً بمعيار آخر لمجرد أن مقاومة الخضوع الاسمية تبدو متشابهة.

تتطلب بدائل الدرجات المكافئة مراجعة فنية موثقة تشمل التركيب الكيميائي والخصائص الميكانيكية والمتطلبات المعتمدة على السُمك والتوافق مع إجراءات اللحام المعتمدة.

يجب أن تظل شهادات اختبار المصنع قابلة للتتبع من المواد الواردة مروراً بالقطع والتجميع والطلاء وحتى الشحنة النهائية، لا سيما بالنسبة للعناصر الحرجة الحاملة للأحمال.

ينبغي للمقيّمين تحديد ما إذا كانت الشهادات تتطلب حضور طرف ثالث، أو وثائق فحص EN 10204، أو وسم رقم الصهرة، أو سجلات رقمية لتتبع المواد.

يجب أن تزيل تفاصيل الوصلات افتراضات الورشة

تحدد تفاصيل الوصلات كيفية قطع العناصر وثقبها ولحامها وتجميعها ونقلها وتركيبها وفحصها، مما يجعلها ضرورية قبل اعتماد التصنيع.

يجب أن تُظهر كل وصلة مقاسات الألواح وسماكاتها ودرجات المسامير وأقطارها وأنواع الثقوب ومسافات الحواف ورموز اللحام وأطوال اللحام والاتجاه.

ينبغي للمصممين تحديد ما إذا كانت الوصلات المثبتة بالمسامير من نوع التحمل، أو حرجة الانزلاق، أو مشدودة مسبقاً، أو مخصصة لإجراء تركيب محدد.

تحتاج الوصلات الملحومة إلى رموز كاملة وتفاصيل إعداد الوصلة، بما في ذلك زاوية الأخدود وفتحة الجذر ومتطلبات البطانة وإمكانية الوصول إلى اللحام وما إذا كان الاختراق الكامل مطلوباً.

عندما يُفوّض تصميم الوصلة إلى المصنّع، يجب أن يحدد العقد مدخلات الأحمال وأكواد التصميم ومسار الاعتماد والمسؤولية عن تصميم الوصلة النهائي.

ينبغي للمقيّمين الفنيين فحص وصلات العزم ووصلات الأعمدة وألواح القواعد وحوامل الرافعات وعقد الجمالونات ووصلات دعم المعدات بعناية خاصة بحثاً عن مسارات أحمال غير محسومة.

يجب توفير معلومات الأحمال ومعايير التصميم

لا يستطيع المصنّعون تصميم التفاصيل المفوضة بمسؤولية دون معرفة الأحمال والتركيبات وحدود الانحراف ومتطلبات الزلازل ومعايير الرياح وافتراضات كود التصميم الحاكمة للهيكل.

قد تشمل المدخلات المطلوبة الأحمال الميتة والأحمال الحية وأحمال الثلوج وأحمال المعدات وأحمال الأنابيب وأحمال الصدمات والحركة الحرارية وأحمال التعب وأحمال التركيب.

في المشروعات الصناعية، تصل ردود فعل إجهاد الأنابيب وأحمال موردي المعدات متأخرة في كثير من الأحيان، لكنها قد تغير بشكل جوهري مقاسات الفولاذ الداعم وتكوين الوصلات.

ينبغي أن تحدد الحزمة الهندسية معايير قابلية الخدمة بصورة منفصلة عن معايير المقاومة، وبخاصة للمنصات وكمرات الرافعات والعناصر طويلة البحور وفولاذ دعم الواجهات.

عندما يكون التعب ذا صلة، يحتاج المقيّمون إلى فئات التفاصيل ونطاقات الإجهاد وافتراضات الدورات والقيود على نهايات اللحام والملحقات وحالة السطح.

إن توفير هذه المعايير مبكراً يمكّن مصنّع الفولاذ الإنشائي من تحديد المخاطر قبل أن يؤدي شراء المواد إلى تقييد المشروع بتغييرات يمكن تجنبها.

تحتاج التفاوتات إلى قواعد قبول خاصة بالمشروع

توفر معايير التصنيع العامة تفاوتات أساسية، لكن واجهات المشروع تتطلب غالباً ضوابط أكثر صرامة لأساسات المعدات ودعامات الناقلات والجدران الستائرية والتجميعات المعيارية.

يجب أن تحدد الحزمة الهندسية تفاوتات الأبعاد للطول الكلي واستقامة العنصر وموضع اللوح وموقع ثقب المسمار ومحاذاة الجناح والتحديب وتربيع التجميع.

ويجب أن تحدد أيضاً حالة القياس، لأن درجة حرارة الفولاذ وتسلسل اللحام والجلفنة والتشغيل الآلي وسُمك الطلاء قد تؤثر في القياسات النهائية.

تستحق ألواح القواعد اهتماماً خاصاً لأن قوالب مسامير التثبيت وفجوات المونة وصواميل التسوية وتفاوتات صب الخرسانة تؤثر مباشرة في قابلية التركيب.

بالنسبة للهياكل المعيارية، حدد مواقع وصلات النقل وأقصى أبعاد الوحدات قبل التصنيع، بدلاً من اكتشاف قيود المسار بعد اكتمال التجميع.

يجب أن تسمي معايير القبول المعيار المطبق، مثل AWS أوAISC أوEN 1090 أوISO أو مواصفة المشروع، بدلاً من استخدام صياغة غامضة.

تحتاج متطلبات اللحام إلى إجراءات مؤهلة

يجب أن تحدد معلومات اللحام الكود الحاكم وفئات اللحام المطلوبة ومتطلبات تأهيل الإجراءات ومتطلبات تأهيل اللحامين وضوابط المواد الاستهلاكية والتزامات الفحص.

ينبغي أن تكون مواصفة إجراء اللحام مناسبة لدرجة المادة ونطاق السُمك ونوع الوصلة ووضعية اللحام وحدود الإدخال الحراري وبيئة الخدمة.

ينبغي للمقيّمين الفنيين تحديد ما إذا كان التسخين المسبق أو التحكم في درجة الحرارة بين التمريرات أو المعالجة الحرارية بعد اللحام أو المواد الاستهلاكية المضبوطة الهيدروجين مطلوبة للوصلات الحرجة.

لا تكفي رموز اللحام وحدها عندما يتطلب المشروع مستويات قبول خاصة أو معالجة حرجة للكسر أو متانة في درجات الحرارة المنخفضة أو أداء تعب أو تشوهاً مقيداً.

يجب أن تحدد خطة الفحص الاختبار البصري واختبار الجسيمات المغناطيسية والاختبار بالموجات فوق الصوتية والاختبار الإشعاعي أو اختبار السوائل المتغلغلة، بما في ذلك معدلات أخذ العينات ومعايير القبول.

ينبغي للمصنّعين توثيق خرائط اللحام وإجراءات الإصلاح عندما تكون قابلية التتبع مطلوبة، بما يضمن ربط حالات عدم المطابقة بوصلات محددة وإجراءات تصحيحية.

يجب أن تتوافق معالجة السطح والطلاء مع ظروف الخدمة

الحماية من التآكل ليست قرار تشطيب يُتخذ بعد التصنيع؛ فهي تؤثر في إعداد التفاصيل والتصريف والتهوية وتسلسل اللحام واختيار المواد والقبول النهائي للأبعاد.

يجب أن تحدد المواصفة بيئة الخدمة وفئة التآكل المتوقعة ودرجة إعداد السطح ونظام الطلاء وسُمك الغشاء الجاف ومعيار الفحص.

بالنسبة للجلفنة بالغمس الساخن، تحتاج الرسومات إلى ثقوب تهوية وتصريف، وضوابط المقاطع المغلقة، وتفاصيل الأسطح المتراكبة، وحدود أبعاد العناصر المناسبة لأحواض الجلفنة.

تتطلب أنظمة الطلاء وضوحاً بشأن معيار السفع الكاشط وخشونة السطح وتوافق البرايمر وطبقات الخطوط وظروف المعالجة وإجراءات الإصلاح واختبار العيوب المسامية عند الاقتضاء.

ينبغي تنسيق الواجهات مع الأنظمة الكهربائية وأنظمة المرافق مبكراً. على سبيل المثال، قد يتطلب الأنبوب الكهربائي الفولاذي المجلفن دعامات مخصصة ومثبتات متوافقة مع التآكل وخلوصاً محدداً من الوصلات الإنشائية.

لا ينبغي للمراجعين الفنيين قبول عبارات عامة مثل «الطلاء حسب المطلوب» لأنها تترك جودة الطلاء ومتانته ومسؤولية فحصه غير محددة.

ينبغي الاتفاق على خطط الفحص والاختبار قبل الإنتاج

تحول خطة الفحص والاختبار توقعات الجودة إلى نقاط تعليق مجدولة ونقاط حضور وسجلات فحص ومسؤوليات ومعايير قبول طوال عملية التصنيع.

تشمل المراحل النموذجية التحقق من المواد الواردة وفحص القطع وفحص الملاءمة وفحص اللحام والفحص البُعدي وفحص الطلاء وفحص التعبئة والإفراج النهائي.

يجب أن تحدد الخطة من يحق له حضور كل مرحلة: موظفو جودة المصنّع، أو مفتشو العميل، أو جهات خارجية، أو استشاريو المشروع، أو هيئات الاعتماد المعينة.

ينبغي للمقيّمين تحديد فترات الإخطار لنقاط الحضور، ولا سيما عندما يحتاج المفتشون في الخارج إلى ترتيب السفر أو مراجعة المستندات عن بُعد قبل استمرار الإنتاج.

قد تشمل الوثائق النهائية شهادات المواد وسجلات اللحام وتقارير الاختبارات غير الإتلافية وتقارير الأبعاد وتقارير الطلاء وقوائم التعبئة وشهادات المطابقة.

يؤدي الاتفاق المبكر على متطلبات الوثائق إلى تجنب مشكلة شراء متكررة: لا يمكن شحن الأعمال الفولاذية المكتملة لأن سجلات الجودة المطلوبة لم تُطلب مطلقاً أثناء التصنيع.

تحمي بيانات التعبئة والوسم والشحن كفاءة الموقع

ينبغي أن تتضمن هندسة التصنيع معلومات لوجستية عملية، لأن الفولاذ الذي يصل إلى الميناء بأمان قد يظل صعب التعرف عليه أو تفريغه أو تخزينه أو تركيبه.

يجب أن يحمل كل جزء تعريفاً متيناً مرتبطاً بالرسومات وقوائم التعبئة وتسلسلات التركيب، مع وضع العلامات في مواضع تظل ظاهرة بعد التكديس.

ينبغي أن تراعي وحدات الشحن أبعاد الحاويات وقيود شحن البضائع السائبة وطرق الرفع ومعلومات مركز الثقل والأوزان القصوى وحماية الأسطح المشغلة آلياً أو المطلية.

تتطلب المسامير والتجهيزات الصغيرة وألواح الوصل وقطع تركيب الهياكل صناديق موسومة بصورة منفصلة ومرتبطة بعلامات التجميع ومواقع التركيب ذات الصلة.

بالنسبة لحزم التصدير، ينبغي للمقيّمين الفنيين تأكيد متطلبات التعبئة الصالحة للنقل البحري والحماية من الرطوبة ومنع التآكل، وما إذا كانت التعبئة الخشبية يجب أن تستوفي لوائح الصحة النباتية.

تقلل بيانات الشحن الواضحة من البحث في الموقع، وتمنع فقدان المكونات، وتساعد فرق التركيب على ترتيب التسلسل دون فتح الحزم غير الضرورية أو إتلاف الفولاذ النهائي.

استخدم مراجعة الإفراج النهائي قبل طلب المواد

قبل الإفراج عن شراء المواد أو التصنيع، أجرِ مراجعة هندسية رسمية تشمل الرسومات والجداول والمعايير والوصلات والمواد وخطط الجودة والطلاءات والخدمات اللوجستية.

ينبغي أن تسجل المراجعة جميع الاستفسارات الفنية المعلقة، وتحدد المسؤولين، وتعرّف المواعيد النهائية، وتبين القرارات التي يجب إغلاقها قبل بدء القطع أو اللحام.

ينبغي للمقيّمين الفنيين الفصل بين ملاحظات الرسم الثانوية والمسائل التي تؤثر في القوة والسلامة والامتثال والمهلة الزمنية للشراء وتسلسل التصنيع أو توافق التركيب.

تمنح حزمة الإفراج المضبوطة المصنّعين الثقة للالتزام بالطاقة الإنتاجية، وتمنح المشترين في الوقت نفسه أساساً قابلاً للتدقيق لإدارة الجودة والجدول الزمني والعقد.

عند حدوث تغييرات بعد الإفراج، راجع الرسومات المتأثرة وقوائم المواد ومتطلبات الفحص وتسلسل الشحن من خلال عملية موثقة للتحكم في التغييرات.

يعد هذا الانضباط ذا قيمة خاصة للمشروعات العالمية، حيث تجعل المسافة والمناطق الزمنية ومهل النقل والمعايير الفنية المختلفة الإيضاحات غير الرسمية مكلفة.

الخلاصة: المدخلات الكاملة تضمن تصنيعاً قابلاً للتنبؤ

الهندسة الفعالة للفولاذ الإنشائي هي عملية إزالة عدم اليقين قبل شراء الفولاذ وقطعه ولحامه وطلائه وتعبئته وإرساله إلى موقع المشروع.

ينبغي للمقيّمين الفنيين إعطاء الأولوية للرسومات القابلة للتنفيذ ومتطلبات المواد القابلة للتتبع والوصلات الكاملة والتفاوتات القائمة على الأكواد وضوابط اللحام المؤهلة ومواصفات الطلاء ووثائق الفحص.

ليست أقوى حزمة للتصنيع بالضرورة هي الأكبر. إنها الحزمة التي تمنح كل طرف أساساً واحداً واضحاً ومعتمداً وقابلاً للقياس للتنفيذ.

عندما تكون هذه المدخلات مكتملة، يمكن للمصنّعين حماية الجودة ومواعيد التسليم، بينما يقلل المشترون إعادة العمل ومخاطر التوريد وتأخيرات الموقع ومخاطر الامتثال.
