لماذا يهم المقطع الفولاذي أكثر مما يتوقعه كثير من الناس?

المقطع الفولاذي ليس مجرد قطعة معدنية مشكلة.

تؤثر هندسة مقطعه في قدرة التحمل, وسهولة اللحام, وسرعة التركيب, وهدر المواد.

لهذا السبب غالبا ما يؤثر اختيار المقطع في كل من الأداء الهندسي وتكلفة المشروع.

من الناحية العملية, يساعد المقطع الفولاذي الصحيح الهيكل على البقاء فعالا دون أن يصبح مصمما بشكل زائد.

أما المقطع الخاطئ فقد يسبب وزنا غير ضروري, أو صعوبة في التصنيع, أو تفاصيل وصلات ضعيفة.

وهذا مهم بشكل خاص في البناء, وإطارات المعدات, والدعامات الصناعية, والمكونات الفولاذية المخصصة.

لهذا السبب, تكون معرفة المقاطع مفيدة حتى في مرحلة البحث المبكرة.

فهي توفر أساسا أوضح لمقارنة الأشكال, والمعايير, وخيارات التوريد.

إذن, ما هو المقطع الفولاذي بالضبط?

المقطع الفولاذي هو قطاع فولاذي مدرفل, أو مشكل, أو مصنع, وله شكل مقطع عرضي محدد.

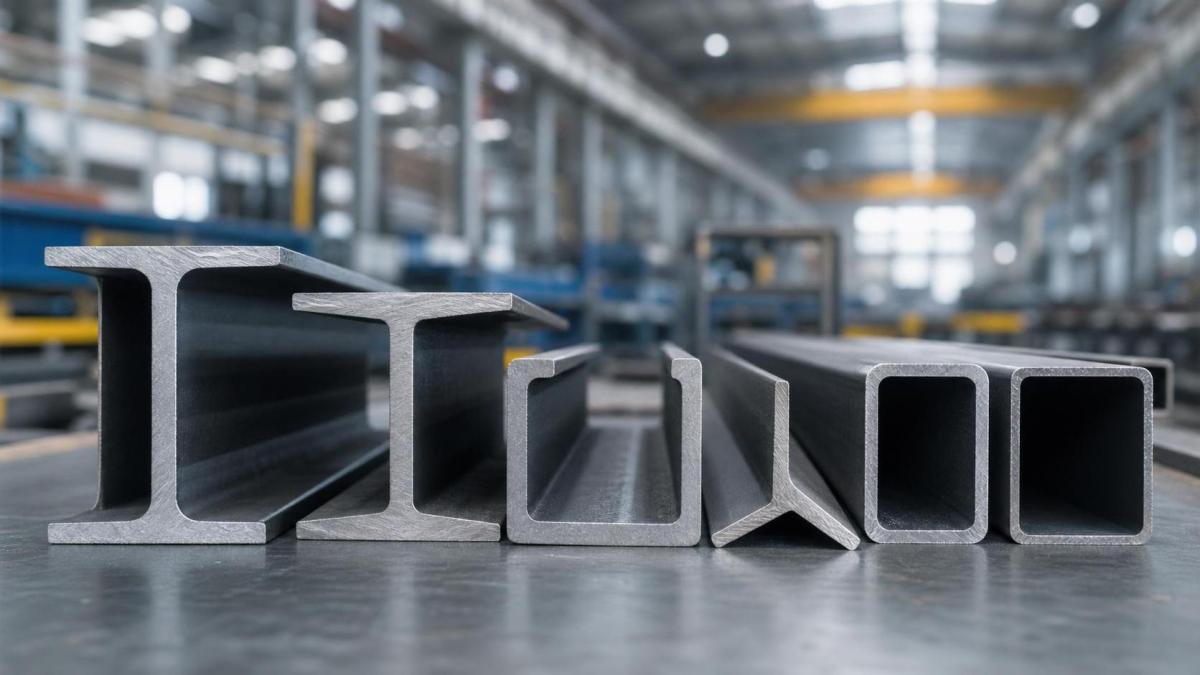

تشمل الأمثلة الشائعة زاوية فولاذية, وقناة فولاذية, وعوارض I, وعوارض H, وقضبانا مسطحة, ومقاطع مجوفة.

تم تصميم كل مقطع لتلبية حاجة إنشائية أو تصنيعية مختلفة.

بعض الأشكال تقاوم الانحناء بشكل أفضل.

وبعضها أسهل في التثبيت بالبراغي إلى الصفائح أو مراسي الخرسانة.

وأخرى تقلل الوزن مع الحفاظ على صلابة مناسبة.

كما أن طريقة التصنيع مهمة أيضا.

تستخدم المقاطع المدرفلة على الساخن عادة في المهام الإنشائية الأثقل.

غالبا ما يتم اختيار المقاطع المشكلة على البارد للإطارات الأخف, والمدادات, والدعامات, والتطبيقات المخصصة الدقيقة.

عندما يناقش الموردون خيارات المقاطع, فإنهم عادة يتحدثون عن الشكل, والحجم, والدرجة, والمعيار, ومسار المعالجة معا.

ما أشكال المقاطع الفولاذية الأكثر شيوعا, وأين تستخدم?

عادة ما يبدأ اهتمام البحث بمقارنة الأشكال.

وهذا منطقي, لأن الشكل هو أسرع طريقة لفهم الوظيفة.

في العديد من المشاريع, لا يعمل شكل مقطع واحد في كل مكان.

قد يحمل عارض أثقل الحمل الرئيسي, بينما تتولى مقاطع الزاوية أو القناة تفاصيل التدعيم والدعم.

هذا النهج المختلط شائع في حزم الفولاذ الإنشائي المصدرة.

غالبا ما توفر شركات مثل Hongteng Fengda مقاطع قياسية ومخصصة لهذا السبب.

كيف تعرف أي مقطع مناسب لتطبيقك?

تبدأ عملية اختيار مفيدة بالمهمة التي يجب أن يؤديها القطاع.

يأتي الحمل أولا, لكنه ليس العامل الوحيد.

يجب أن يتوافق المقطع الفولاذي أيضا مع طريقة التصنيع, وتسلسل التركيب, وبيئة الخدمة.

• تحقق مما إذا كان العضو يقاوم أساسا الانحناء, أو الضغط, أو الالتواء, أو أحمال الدعم الموضعية.
• أكد حدود حجم القطاع الناتجة عن النقل, أو الوصول إلى الموقع, أو تصميم المعدات.
• راجع تفاصيل الوصلات مبكرا, خصوصا تباعد البراغي, وإمكانية الوصول للحام, وتجهيز النهايات.
• طابق درجة الفولاذ والمعيار مع وثائق المشروع ومتطلبات الامتثال المحلية.
• ضع في الاعتبار التعرض للتآكل, والطلاءات, وتوقعات الصيانة قبل اعتماد المقطع نهائيا.

في بعض التجميعات, يكون قطاع المقطع جزءا واحدا فقط من خيار مواد أوسع.

على سبيل المثال, قد تستخدم الإطارات الإنشائية مقاطع فولاذ كربوني, بينما تتطلب خطوط السوائل أو الخطوط الصحية القريبة أنابيب غير قابلة للصدأ.

وهنا يتناسب منتج مثل 304L Stainless Steel Pipe بشكل طبيعي.

تساعد تركيبته فائقة الانخفاض من الكربون, عند ≤0.03%, في تقليل خطر التآكل بين الحبيبات بعد اللحام.

كما يحافظ على مقاومة التآكل, والمتانة, وقابلية التشغيل الآلي في بيئات التصنيع الصعبة.

تغطي الأبعاد المتاحة عادة سماكة جدار من 0.5mm إلى 50mm وخيارات طول طويلة تصل إلى 12000mm.

لذلك, حتى عندما يكون الموضوع الرئيسي هو اختيار المقطع, فإن المكونات المجاورة لا تزال تستحق مراجعة منسقة للمواد.

ما الأخطاء الشائعة عند مقارنة المقاطع الفولاذية?

أحد الأخطاء المتكررة هو الاختيار بناء على المظهر وحده.

قد يبدو قطاعان متشابهين, لكنهما يؤديان بشكل مختلف جدا تحت الحمل نفسه.

خطأ آخر هو اعتبار السعر لكل طن نقطة القرار الوحيدة.

يمكن لمقطع أرخص أن يرفع التكلفة الإجمالية إذا أصبح القطع, أو اللحام, أو التدعيم أكثر تعقيدا.

كما أن الالتباس في المعايير شائع أيضا في التوريد الدولي.

قد تبدو مقاطع ASTM, و EN, و JIS, و GB متكافئة, لكن التفاوتات البعدية والدرجات قد تختلف.

لهذا السبب يركز المصدرون ذوو الخبرة بشدة على التتبع ومراجعة المواصفات.

على سبيل المثال, تعمل Hongteng Fengda عبر عدة معايير دولية لأن العديد من المشاريع تحتاج إلى توافق بين الأسواق.

المشكلة الأخيرة هي التقليل من تقدير مدة التسليم للمقاطع المخصصة.

يمكن أن يغير التثقيب الخاص, أو الأطوال غير المعتادة, أو تصنيع OEM تخطيط الإنتاج بشكل كبير.

يساعد جدول حكم سريع في تضييق نطاق الاختيار

هل تؤثر طريقة التوريد في جودة المقطع ومخاطر المشروع?

نعم, وغالبا أكثر مما هو متوقع.

سلسلة توريد المقاطع الفولاذية الموثوقة لا تتعلق بالقدرة فقط.

بل تعتمد أيضا على انضباط الفحص, والاتساق البعدي, والتوثيق, والتحكم في التسليم.

عندما يتم تصدير المقاطع لمشاريع البناء أو المشاريع الصناعية, تصبح قابلية التكرار أمرا حاسما.

إذا اختلفت سماكة الجناح كثيرا, أو انحرف موضع الثقوب, فإن التجميع في الموقع يتباطأ فورا.

لهذا السبب يفضل العديد من المشترين الموردين الذين لديهم خطوط إنتاج حديثة وخبرة عبر متطلبات ASTM, و EN, و JIS, و GB.

الفائدة العملية هي انخفاض عدم اليقين في التوريد.

يصبح التحكم في التكلفة, وتوقع مدة التسليم, وتقليل إعادة العمل بعد الشحن أسهل.

بالنسبة لطلبات المقاطع المخصصة, غالبا ما تكون مراجعة الرسومات وتأكيد العينة خطوة إضافية تستحق العناء.

ما الذي يجب تأكيده قبل اتخاذ القرار النهائي بشأن المقطع الفولاذي?

الفحص النهائي الجيد بسيط بشكل مدهش.

تأكد من أن المقطع يعمل في ظروف التصميم, والتصنيع, والخدمات اللوجستية, والخدمة في الوقت نفسه.

• يتطابق شكل القطاع وحجمه مع حالة الحمل الفعلية.
• تتوافق درجة المادة مع معيار المشروع واحتياجات الشهادات.
• تفاصيل الوصلات قابلة للتنفيذ بالأدوات المتاحة وظروف الموقع.
• يناسب تشطيب السطح البيئة وعمر الخدمة المتوقع.
• تدعم مدة التسليم, والتعبئة, وتفاصيل الشحن جدول البناء.

المقطع الفولاذي منتج أساسي, لكن القرار وراءه نادرا ما يكون أساسيا.

النهج الأكثر فعالية هو مقارنة الأشكال مع مراعاة ظروف التطبيق الفعلية.

إذا كان المشروع يشمل أيضا أنابيب, أو دعامات, أو تجميعات مخصصة, فراجع تلك الأجزاء معا بدلا من مراجعتها بشكل منفصل.

عادة ما يؤدي ذلك إلى مواصفة أوضح, وفجوات توريد أقل, ونتيجة أكثر قابلية للتنبؤ.

كخطوة تالية, نظم المعايير المطلوبة, والأبعاد, وملاحظات البيئة, وتفاصيل التصنيع قبل مقارنة عروض الأسعار.

هذا يجعل أي مناقشة حول المقطع أكثر دقة وفائدة بكثير.
