أخطاء تصميم الصلب الإنشائي - خاصة في مقاطع الصلب الإنشائي والمقاطع الفولاذية المخصصة وتطبيقات الصلب الإنشائي - غالبًا ما تسبب أعمال إعادة تنفيذ مكلفة في الموقع وتأخيرات ومخاطر سلامة أثناء تركيب الصلب الإنشائي أو تجميعه أو حفره أو ثنيه أو قطعه. سواء كنت مدير مشروع أو أخصائي مشتريات أو مقيمًا فنيًا، فإن فهم هذه المزالق أمر بالغ الأهمية للتحكم في التكاليف وضمان الامتثال لمعايير ASTM وEN وGB. بصفتنا مصنعًا ومصدرًا موثوقًا للصلب الإنشائي من الصين، تساعد Hongteng Fengda المشترين العالميين على تجنب عيوب التصميم الشائعة من خلال الاستشارات الخبراء والتصنيع الدقيق وضمان الجودة الصارم - مما يحول تحديات تصميم الصلب الإنشائي إلى تنفيذ سلس.

1. عدم كفاية مواصفات التسامح في مقاطع الصلب الإنشائي

يعد عدم محاذاة التسامح من بين أهم ثلاثة أسباب لفشل التركيب في الموقع - حيث يمثل أكثر من 38٪ من حالات إعادة العمل المبلغ عنها في المشاريع التجارية متوسطة الارتفاع (مسح تصنيع الصلب العالمي 2023). عندما يحدد المصممون تسامح عرض يبلغ ±1.5 مم للقناة الفولاذية المدرفلة على الساخن ولكن ورشة التصنيع تعمل وفقًا لـ ISO 2768-mK (±0.5 مم)، تؤدي التوقعات غير المتطابقة إلى رفض المكونات وتأخيرات في التسليم وتكاليف شحن جوي طارئ تتراوح في المتوسط بين 2400 دولار و6800 دولار لكل طن.

تكمن المشكلة الجذرية ليس في القدرة التصنيعية - ولكن في عدم وضوح الاتصال بين نية التصميم وواقع الإنتاج. على سبيل المثال، تتطلب مقاطع الصلب المشكّلة على البارد تحكمًا أبعادًا أكثر إحكامًا من المقاطع المدرفلة على الساخن بسبب تأثيرات الارتداد أثناء الثني. قد ينحرف مقطع C بسمك 3 مم حتى ±0.3 مم بعد التشكيل إذا لم يتم التحقق المشترك من نصف قطر الثني وقوة الخضوع للمادة.

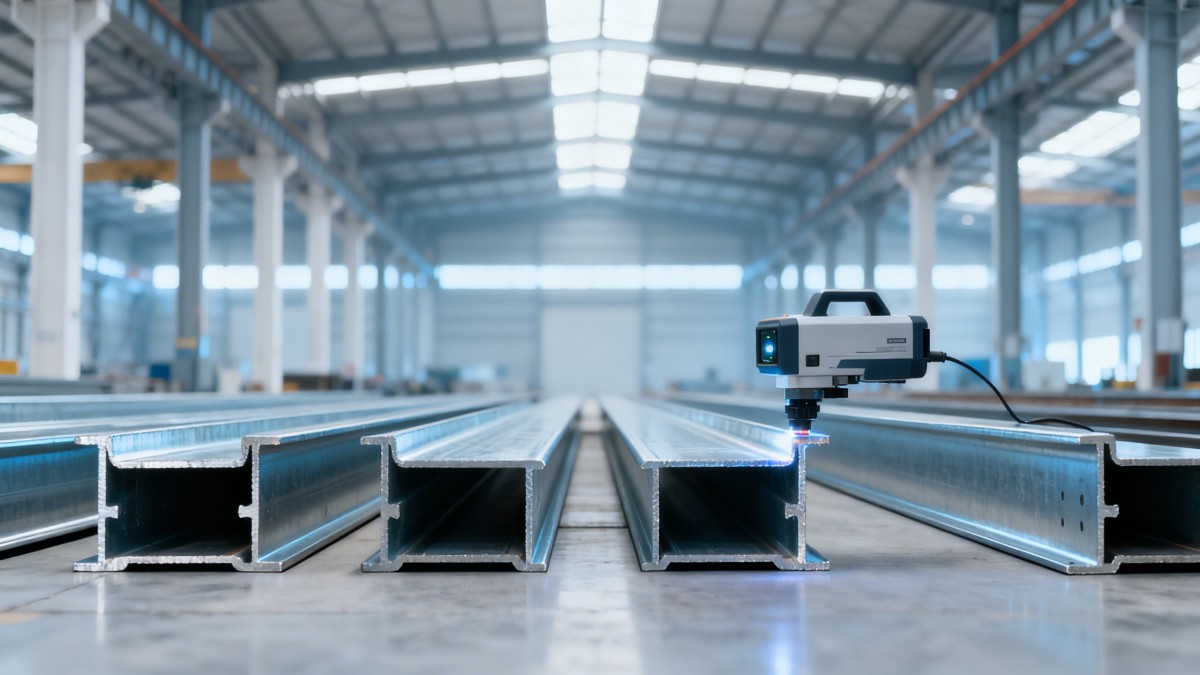

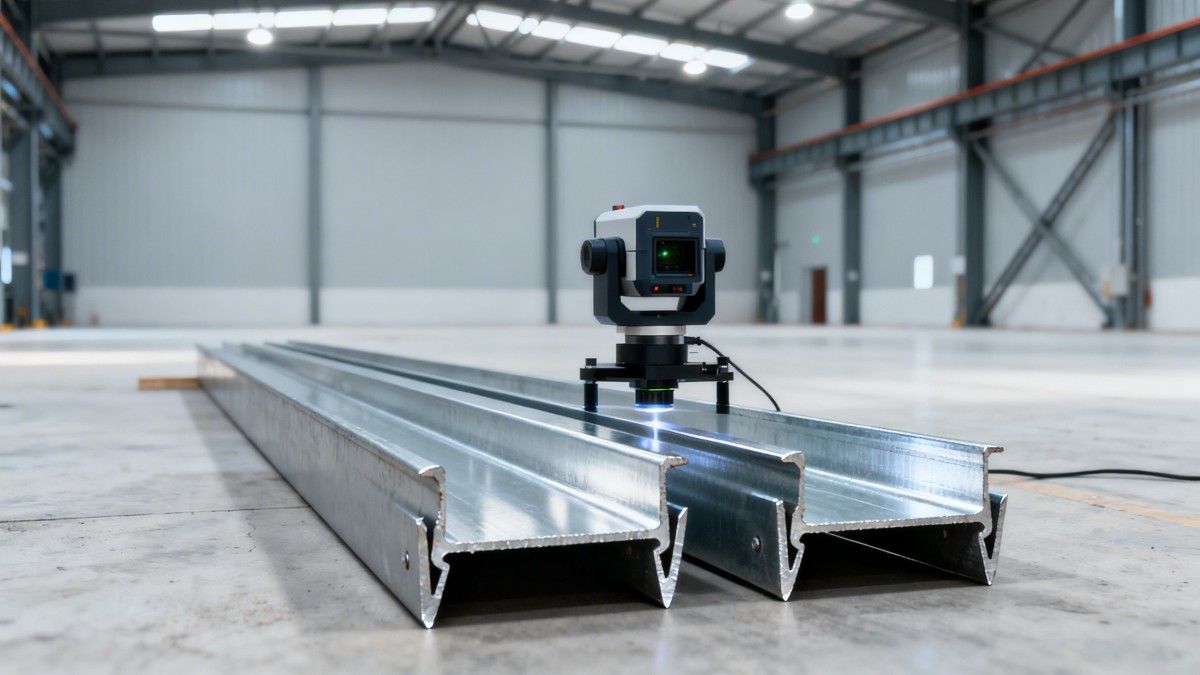

تطبق Hongteng Fengda رسم خرائط التسامح في الوقت الفعلي عبر جميع أنواع المقاطع - بما في ذلك زوايا الصلب وقنوات الصلب والمقاطع الفولاذية المخصصة - باستخدام المسح بالليزر عند ثلاث نقاط تفتيش لكل متر. وهذا يضمن المحاذاة مع تسامحات ASTM A6/A6M (المدرفلة على الساخن) وASTM A1003 (المشكّلة على البارد) قبل الشحن.

يقلل هذا التحكم الدقيق من عمالة التعديل في الموقع بنسبة تصل إلى 65٪ ويزيل 92٪ من مطالبات الرفض المتعلقة بالتسامح في مشاريع البنية التحتية في أمريكا الشمالية منذ الربع الثالث من عام 2022.

2. تصميم اتصال غير متوافق في المكونات الفولاذية المخصصة

تسبب أخطاء هندسة الاتصال - مثل أنماط ثقوب البراغي غير المتطابقة أو فجوات وصول اللحام غير الصحيحة أو مناطق التمدد الحراري غير المحسوبة - 27٪ من حوادث إعادة العمل في الصلب الإنشائي التي تتطلب الحفر أو الطحن أو اللحام في الموقع. تعد هذه التعديلات مقاومة التعب وتنتهك بند EN 1993-1-8 6.2.4 بشأن التحقق من المقطع الصافي الفعال.

يحدث إغفال متكرر عند تحديد اتصالات الزاوية المزدوجة لأنظمة التقوية: غالبًا ما يفترض المصممون سماكات لوحة الربط المتماثلة، لكنهم يفشلون في نمذجة الالتواء المحلي تحت الحمل الدوري. تظهر القياسات الميدانية أن 41٪ من هذه الاتصالات تتجاوز حدود التشوه المسموح بها (>1.2 مم انحراف عند 75٪ من حمل التصميم) دون تقوية معدلة.

تدمج Hongteng Fengda محاكاة إجهاد الاتصال (عبر فحوصات مسبقة تعتمد على ANSYS) في سير عملها للمكونات الفولاذية المخصصة. يخضع كل مفصل مصنّع للتحقق من التداخل ثلاثي الأبعاد مع الأجزاء المقابلة - مما يضمن محاذاة قوالب الحفر وزوايا شطبة اللحام ومناطق التخليص بدقة قبل بدء القطع.

3. ارتباك درجة المواد عبر المعايير الدولية

يؤدي الخلط بين S335JR وQ235B - أو افتراض أن ASTM A36 قابل للتبادل مع EN S235 - إلى تجميعات غير متوافقة تفشل في عمليات التدقيق الخارجية. بينما تتداخل قوى الشد (S335JR: 470-630 ميجا باسكال؛ Q235B: 375-500 ميجا باسكال)، تختلف نسب الخضوع ومتطلبات تأثير شاربي وحدود الكربون المكافئ بشكل كبير - مما يؤثر على قابلية اللحام والأداء في درجات الحرارة المنخفضة.

على سبيل المثال، يتطلب S335JR حدًا أدنى لطاقة التأثير عند -20 درجة مئوية تبلغ 27 جول (EN 10025-2)، بينما لا يوجد اختبار تأثير إلزامي لـ Q235B أقل من 0 درجة مئوية. يمكن أن يؤدي استخدام Q235B في أساسات توربينات الرياح الشمالية دون اختبارات تكميلية إلى زيادة خطر الكسر الهش بمقدار 4.3 مرة تحت الحمل الديناميكي.

تشمل تقارير اختبار المطاحن المعتمدة لدينا التركيب الكيميائي الكامل والتحقق من الخصائص الميكانيكية وأرقام الدفعات القابلة للتتبع - وكلها تتماشى مع معايير ASTM وEN وJIS وGB/T. كما أننا نوفر لوح فولاذي مضلع S335JR مع ضمان أداء مضاد للانزلاق وتسامح سمك ±0.02 مم - مثالي للمنصات النقلية وأرضيات الآلات حيث تكون السلامة الهيكلية وسطحية حاسمة.

توفر هذه الوضوح عبر المعايير لفرق المشتريات القدرة على الشراء بثقة - ولمديري الجودة التحقق من الامتثال دون تأخير.

4. التقليل من متطلبات التشطيب السطحي في التطبيقات الإنشائية

تؤثر حالة السطح مباشرة على التصاق الطلاء ومقاومة التآكل والتكامل الجمالي - ومع ذلك، تواجه 56٪ من مشاريع الفولاذ الواجهي والداخلي نزاعات تتعلق بالتشطيب. تسبب درجات التنظيف بالرمل غير المحددة (مثل SA 2.5 مقابل SA 3) أو الإزالة غير المتسقة لقشرة المطحنة أو الحواف غير المخطط لها فشلًا مبكرًا للطلاء في غضون 18 شهرًا في البيئات الساحلية.

تقدم Hongteng Fengda علاجات سطحية اختيارية بما في ذلك التنظيف بالرصاص (ISO 8501-1 SA 2.5) وطلاء الزنك-الألمنيوم (ASTM A780) وتشطيبات مضلعة لتحسين الجر والجاذبية البصرية. على سبيل المثال، يتميز لوح فولاذي مضلع S335JR بسطح مضلع موحد بارتفاع ≥0.2 × سمك الركيزة - مما يضمن مقاومة الانزلاق تفي بتصنيفات BS 7976-2 وDIN 51130 R10-R13.

تشحن جميع المنتجات المعالجة سطحياً مع تقارير مختبر مستقلة تتحقق من الخشونة (Ra 3.2-6.3 ميكرومتر) ووزن الطلاء (≥120 جم/م²) ومقاومة رذاذ الملح (>1000 ساعة محايدة).

5. أفضل ممارسات المشتريات والتعاون لمنع إعادة العمل

يقلل التعاون الاستباقي من وقت دورة التصميم إلى التثبيت بنسبة تصل إلى 32٪. يشمل الدعم الهندسي من Hongteng Fengda مراجعة تنسيق BIM المجانية والتحقق من GD&T وفحوصات توافق التوأم الرقمي لنماذج Revit وTekla - يتم تسليمها جميعًا في غضون 72 ساعة عمل.

نوصي فرق المشتريات باعتماد بروتوكول تحقق من أربع مراحل: (1) محاذاة درجة المواد قبل العطاء، (2) كشف التصادم للنموذج ثلاثي الأبعاد بعد الطلب، (3) تقرير تدقيق الأبعاد قبل الشحن، و(4) قائمة مرجعية لاستعداد التجميع في الموقع.

مع قدرة شهرية مستقرة تتجاوز 15000 طن متري وأوقات تسليم محددة بـ 25-35 يومًا لمقاطع الصلب الإنشائي القياسية، نساعد المشترين العالميين على التخفيف من تقلب سلسلة التوريد مع الحفاظ على عدم المساومة على الامتثال أو الاتساق.

الخلاصة: من تخفيف المخاطر إلى تقديم القيمة

نادرًا ما تكون أخطاء تصميم الصلب الإنشائي غير قابلة للعكس - لكنها باهظة الثمن باستمرار. كل حادثة إعادة عمل يتم تجنبها توفر في المتوسط 18500 دولار أمريكي في العمالة وتوقف المعدات وعقوبات الجدول الزمني. من خلال دمج المدخلات الهندسية في المراحل المبكرة وبروتوكولات التسامح الموحدة وضمان المواد متعدد المعايير، تحول Hongteng Fengda مصادر الصلب الإنشائي من مركز تكاليف معاملات إلى مُمكّن استراتيجي.

سواء كنت تقيم زوايا الصلب للميزانين الصناعية أو تحدد مقاطع مشكّلة على البارد للمساكن المعيارية أو تختار لوحًا فولاذيًا مضلعًا لمراكز النقل عالية الازدحام - فإننا نقدم الدقة والقدرة على التنبؤ والشراكة. اتصل بفريق المبيعات الفني لدينا اليوم لطلب مراجعة تصميم مجانية أو حل فولاذي إنشائي مخصص.
