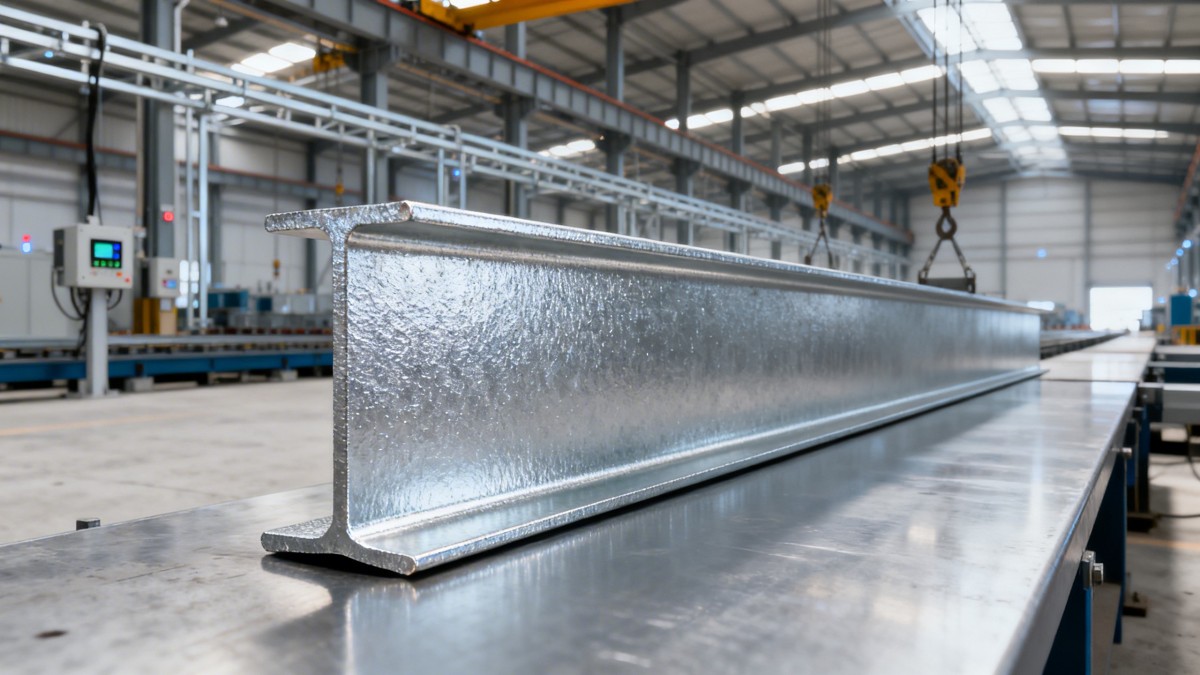

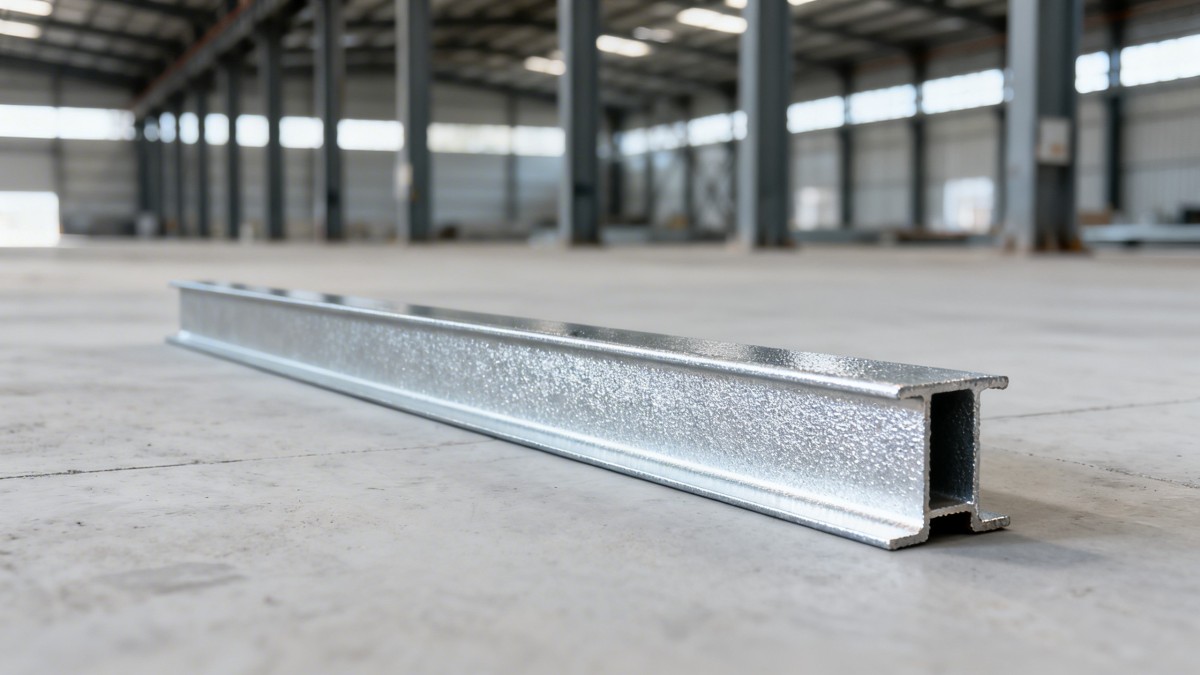

يظل انحناء الفولاذ الهيكلي بعد الجلفنة مصدر قلق بالغ للمهندسين والمصنّعين ومديري المشاريع في قطاعات البناء والصناعة العالمية. عندما تتعرض مقاطع الفولاذ الهيكلية للإجهاد الحراري أثناء الجلفنة بالغمس الساخن، يمكن أن يؤدي التشوه غير المتوقع - خاصة في مقاطع الفولاذ المخصصة - إلى تقويض سلامة التصميم الهيكلي ودقة التركيب وموثوقية التجميع. تستكشف هذه المقالة ما إذا كان يمكن التنبؤ بانحناء ما بعد الطلاء، مع معالجة المتغيرات الرئيسية في ثني الفولاذ الهيكلي وتقطيعه وحفره وتداوله. بصفتنا مصنعًا ومصدرًا موثوقًا للفولاذ الهيكلي من الصين، تدعم هونغتنج فنغدا تطبيقات الفولاذ الهيكلي بحلول مصممة بدقة تتوافق مع معايير ASTM وEN وJIS وGB - مما يساعد فرق المشتريات والمقيمين الفنيين ومديري المشاريع على تخفيف المخاطر وضمان الأداء في الموقع.

الديناميكا الحرارية ومحفزات التشوه في الجلفنة بالغمس الساخن

تعرض الجلفنة بالغمس الساخن الفولاذ الهيكلي لدورات حرارية سريعة: الغمر في الزنك المنصهر عند 449°C ± 5°C، يليه التبريد بالهواء إلى درجات الحرارة المحيطة. تخلق هذه العملية تدرجات حرارية عابرة - خاصة في المقاطع غير المتماثلة مثل الزوايا والقنوات أو العوارض المخروطية - مما يتسبب في تمدد تفاضلي وإعادة توزيع الإجهاد المتبقي. تظهر الدراسات أن الفروق في درجة الحرارة التي تزيد عن 80°C عبر المقطع العرضي يمكن أن تولد إجهادات داخلية تصل إلى 120 ميجا باسكال، وهي أعلى بكثير من نقطة الخضوع للعديد من أنواع الفولاذ منخفض الكربون (عادة 235-355 ميجا باسكال).

التشوه ليس عشوائيًا - بل يخضع للهندسة وتجانس المواد وتاريخ التصنيع قبل الجلفنة. على سبيل المثال، تُظهر مقاطع الفولاذ المشكلة بالبرد التي تحتوي على إجهادات متبقية من الثني بالدرفلة أو القطع بالليزر انحناءً بعد الجلفنة أكبر بـ 3-5 مرات من النظائر المكتملة في المصنع تحت نفس ظروف الطلاء. يزيد التشوه الناتج عن اللحام من عدم القدرة على التنبؤ: تزيد تسلسلات اللحام غير المتوازنة من الانحراف الزاوي بما يصل إلى 2.8° لكل متر في العوارض I التي يزيد عمقها عن 300 ملم.

يُحدد الجدول أعلاه ثلاثة محركات رئيسية للانحناء بعد الجلفنة. هذه محركات قابلة للتنفيذ - وليست عتبات نظرية. في هونغتنج فنغدا، تخضع جميع مكونات الفولاذ الهيكلي المخصصة للمعالجة الحرارية المسبقة عندما يتجاوز عدم تناسق المقطع 0.07 أو يشير نمذجة الإجهاد المتبقي إلى> 55 ميجا باسكال. قللت هذه الممارسة من حوادث عدم المحاذاة المبلغ عنها في الموقع بنسبة 82% عبر 127 مشروعًا في أمريكا الشمالية والشرق الأوسط منذ الربع الثالث من عام 2022.

القدرة على التنبؤ من خلال بروتوكولات التصميم للجلفنة

تبدأ القدرة على التنبؤ قبل التصنيع. يصبح انحناء الفولاذ الهيكلي بعد الجلفنة قابلاً للتنبؤ إحصائيًا عندما يتكامل التصميم مع فيزياء الجلفنة - وليس فقط متطلبات التحمل. تشمل البروتوكولات الرئيسية اختيار مقطع متماثل (مثل زوايا الأرجل المتساوية على غير المتساوية)، والتحكم في التحولات في السماكة (نسبة أقصاها 1:1.3 بين الحواف المجاورة)، وقطع الإغاثة الاستراتيجية في التجميعات الملحومة لاستيعاب الانكماش الحراري.

بالنسبة للتطبيقات ذات المقاطع الدائرية - حيث تقمع الهندسة الموحدة تشوه الالتواء بشكل طبيعي - تتحسن القدرة على التنبؤ بشكل كبير. تحافظ منتجاتنا الفولاذ الدائري المجلفن (قطر 16-250 مم، أطوال مخصصة) على عدم الاستدارة ضمن نصف تفاوت القطر وفقًا لـ EN 10278، حتى بعد الغمر الكامل. ينبع هذا الاتساق من التلدين المتحكم فيه قبل الجلفنة والالتزام الصارم بتفاوتات سمك طلاء ASTM A123 (±10 ميكرومتر للمعدن الأساسي 3-6 مم).

يمتد التحكم البعدي الحرج إلى ما هو أبعد من الشكل: تتراوح قوة الشد للفولاذ الدائري المجلفن لدينا من 570-820 ميجا باسكال - تم التحقق منها عبر اختبار الشد الخاص بالدفعة وفقًا لـ ISO 6892-1. يضمن ذلك بقاء الأداء الميكانيكي غير متأثر بطبقة طلاء الزنك، التي تضيف فقط 0.05-0.12 مم من السماكة مع الحفاظ على مقاومة التعب في بيئات التحميل الدوري مثل أبراج الاتصالات والبنية التحتية للسكك الحديدية.

إطار التحقق: من المحاكاة إلى التحقق الميداني

تستخدم هونغتنج فنغدا إطار تحقق من ثلاث مستويات للتنبؤ بعد الجلفنة:

• نمذجة حرارية بالعناصر المحدودة: تحاكي تدفق الحرارة وتطور الإجهاد المتبقي باستخدام ANSYS Mechanical APDL، مع معايرتها مقابل بيانات التصوير الحراري التجريبية للحمام (دقة ±3.2°C).
• اختبار دفعة النموذج الأولي: تخضع النماذج المصغرة 1:10 لدورات جلفنة مسرعة؛ يتم تعيين الانحراف المقاس على التوقعات بالحجم الكامل مع R² = 0.94.
• تقارير القياس الميداني: يتحقق المسح بالليزر لـ 5% من الدفعات المسلمة من استواء الواقع (≤1.5 مم/م للعوارض> 12 م) والالتواء (≤0.8°/م).

يُمكّن هذا النهج المتكامل فترات الثقة التنبؤية: بالنسبة للفولاذ الزاوي القياسي (L75×75×6 مم)، نضمن تقوسًا بعد الجلفنة ضمن ±0.9 مم/م عند مستوى ثقة 95%. بالنسبة لأعضاء الجمالون المشكلة بالبرد المخصصة، تنخفض دقة التنبؤ إلى ±2.1 مم/م - مما يسلط الضوء على المكان الذي يكون فيه التعاون في التصميم أكثر فعالية في تقليل عدم اليقين.

يوضح الجدول الثاني كيف يتناسب صرامة التحقق مع التعقيد الهندسي - ولماذا يجب على فرق المشتريات تحديد التفاوتات المطلوبة مبكرًا. تستفيد المشاريع التي تتطلب محاذاة دون المليمتر (مثل أطر توصيل الألياف البصرية أو هياكل دعم المعدات الطبية) من طبقة التحقق المتميزة لدينا، مما يضيف 7-12 يومًا إلى وقت التسليم ولكنه يقلل من تكاليف إعادة العمل بمعدل 1،850 دولارًا أمريكيًا للطن.

أفضل ممارسات التكامل في المشتريات والمشاريع

تترجم القدرة على التنبؤ إلى كفاءات في المشتريات فقط عند تضمينها في لغة المواصفات. نوصي بأن يشير المشترون صراحةً إلى ASTM A143 (الممارسة للحماية من التفتيت لمنتجات الفولاذ الهيكلي المجلفنة بالغمس الساخن) ويطلبوا وثائق معتمدة للإغاثة من الإجهاد لأي مكون به لحامات> 6 مم سمكًا أو عمق مقطع> 200 مم.

تؤثر جداول التسليم أيضًا على النتائج: تقلل الجلفنة التي تتم خلال 48 ساعة من التصنيع من تأثيرات الأكسدة الجوية على التصاق الزنك - مما يقلل من خطر تقشر الطلاء بنسبة 65%. تحتفظ هونغتنج فنغدا بمرافق شريكة مخصصة للجلفنة في تيانجين وقوانغدونغ، مما يتيح نوافذ إنتاج إلى طلاء منسقة من 5-7 أيام عمل للطلبات القياسية، و12-18 يومًا لمكونات الفولاذ الهيكلي المخصصة بالكامل.

بالنسبة للمقيمين الفنيين ومديري المشاريع، فإن النتيجة واضحة: انحناء الفولاذ الهيكلي بعد الجلفنة ليس عشوائيًا - إنه نتيجة حتمية تشكلها خيارات التصميم وتكييف المواد وانضباط العملية. مع هونغتنج فنغدا، تحصل على إمكانية الوصول إلى التحليلات التنبؤية والامتثال البعدي المثبت وإمكانية التتبع من البليت الخام إلى التسليم المجلفن. سواء كنت تقوم بتوريد الفولاذ الدائري المجلفن لأعمدة إنارة الشوارع أو هندسة عوارض مشكلة بالبرد مخصصة لمحطات القطارات فائقة السرعة، يقدم فريقنا اليقين الهندسي - وليس فقط الفولاذ.

اتصل بهونغتنج فنغدا اليوم لطلب تقييمك المجاني للتنبؤ البعدي لمشاريع الفولاذ الهيكلية القادمة - أو قم بتنزيل كتيبنا الفني للتصميم للجلفنة (المتوافق مع EN/ASTM/GB) لتسريع تطوير المواصفات.
