حتى مع وجود بروتوكولات ضمان جودة صارمة، فإن أخطاء تجميع الفولاذ الهيكلي - خاصة في المقاطع الفولاذية المخصصة، وحفر الفولاذ الهيكلي، والثني، والقطع - غالبًا ما تمر دون اكتشاف. هذه الهفوات تهدد دقة تركيب الفولاذ الهيكلي، وتعرض سلامة تصميم الفولاذ الهيكلي للخطر، وتقوض السلامة في جميع تطبيقات الفولاذ الهيكلي. بالنسبة لمديري المشاريع، ومراقبي الجودة، وفرق المشتريات، والمشترين العالميين لمقاطع الفولاذ الهيكلي، فإن تحديد هذه الفجوات الخفية أمر بالغ الأهمية. بصفتنا مصنعًا ومصدرًا موثوقًا للفولاذ الهيكلي من الصين، تشارك Hongteng Fengda رؤى واقعية لمساعدة المقيّمين الفنيين، وصناع القرار، والموزعين على منع إعادة العمل المكلفة، والتأخيرات، ومخاطر عدم الامتثال - مما يضمن الموثوقية من التصميم إلى التجميع النهائي.

1. أهم 5 أخطاء في تجميع الفولاذ الهيكلي التي يتم التغاضي عنها غالبًا في ضمان الجودة

على الرغم من قوائم التفتيش الصارمة، فإن بعض الانحرافات الأبعادية والهندسية والمتعلقة بالعملية تتفادى باستمرار الاكتشاف أثناء التحقق النهائي لضمان الجودة. بناءً على أكثر من 12 عامًا من بيانات الإنتاج عبر 380+ مشروعًا دوليًا، تحدد Hongteng Fengda خمسة هفوات متكررة - تم التحقق من كل منها من خلال عمليات تدقيق خارجية بموجب معايير ASTM A6/A6M وEN 1090-2.

أولاً، اختلال أنماط ثقوب البراغي في التجميعات متعددة المكونات - خاصة في الجمالونات الفولاذية المشكلة بالبرد - يحدث في 14-19% من الدفعات المفحوصة عندما لا يتم نمذجة تراكم التسامح قبل التصنيع. ثانيًا، الانحراف الزاوي الذي يتجاوز ±0.3° في حواف العوارض المنحنية لا يتم اكتشافه عند أخذ قياسات نقطة النهاية فقط، مما يفقد الالتواء التراكمي على طول الامتداد 6-12م. ثالثًا، التشوه الحراري في وصلات اللحام (مثل وصلات العارضة إلى العمود) نادرًا ما يتم قياسه بعد التبريد - ومع ذلك يمكن أن يغير الإجهاد المتبقي المحاذاة بما يصل إلى 2.8 مم عند منتصف الامتداد.

رابعًا، اختلاف سمك طبقة الجلفنة عبر الأشكال الهندسية المعقدة - مثل الزوايا الداخلية للمقاطع القنوية - يؤدي إلى تآكل مبكر عند خطوط اللحام. خامسًا، عدم تطابق درجات المواد بين الأعضاء الرئيسية والدعامات الثانوية (مثل S350GD مقابل S250GD في نفس التجميع الفرعي) يتم تأكيده في 7-11% من عمليات التدقيق المتبادل عندما لا يتم الرجوع رقميًا إلى تقارير اختبار المطاحن مقابل قوائم المواد.

يعكس هذا الجدول نتائج تدقيق ضمان الجودة الفعلية من الربع الثالث 2023 إلى الربع الثاني 2024 عبر 142 شحنة تصدير. جدير بالذكر أن عدم اتساق طبقة الزنك كان أعلى معدل فشل - مما يبرر سبب ضرورة أن يتضمن التحقق من الحماية السطحية المجهر المقطعي، وليس فقط قياس سماكة الطبقة الجافة.

2. لماذا تفوت بروتوكولات ضمان الجودة القياسية هذه الأخطاء

تعتمد معظم عمليات سير عمل ضمان الجودة على أخذ عينات القياس النقطي: فحص 3-5 مواقع لكل مكون باستخدام الفرجار، أو مقياس الزوايا، أو مقياس السماكة بالموجات فوق الصوتية. لكن سلامة الفولاذ الهيكلي تعتمد على *اتساق مستوى النظام* - وليس عتبات النجاح/الفشل المعزولة. على سبيل المثال، قد يفي العارضة بجميع المواصفات الفردية (الطول ±1.5 مم، عرض الحافة ±0.8 مم، سماكة الويب ±0.2 مم)، لكنه يظهر انحناءًا بمقدار 3.1 مم بسبب الإجهاد المتبقي غير المصحح من التبريد غير المتماثل - وهي حالة غير مرئية للفحص العشوائي ولكنها كارثية لتسامحات التركيب.

نقطة عمياء نظامية أخرى هي إمكانية تتبع المواد. بينما تسرد تقارير اختبار المطاحن قوة الشد وقيم الخضوع، فإنها نادرًا ما تحدد سلوك الاستطالة الخاص بالدفعة تحت أحمال التشكيل البارد. هذا الإغفال يؤدي إلى تشقق غير متوقع في الفولاذ المجلفن من درجة DX53DSteel Plate Galvanized أثناء تشكيل البرلينات المنحنية - خاصة عندما تنخفض الاستطالة عن 28% (الحد الأدنى لـ DX53D).

علاوة على ذلك، غالبًا ما يستثني ضمان الجودة التحقق البيئي. تظهر المكونات المجلفنة بالغمس الساخن المخزنة في الهواء الطلق لأكثر من 14 يومًا قبل التركيب تكوين أكسيد الزنك بشكل قابل للقياس - مما يقلل من التصاق أنظمة الطلاء اللاحقة. ومع ذلك، نادرًا ما يتم اختبار هذا إلا إذا تم تحديده صراحةً في ملاحق العقد.

3. استراتيجيات التخفيف المجربة للمشترين العالميين

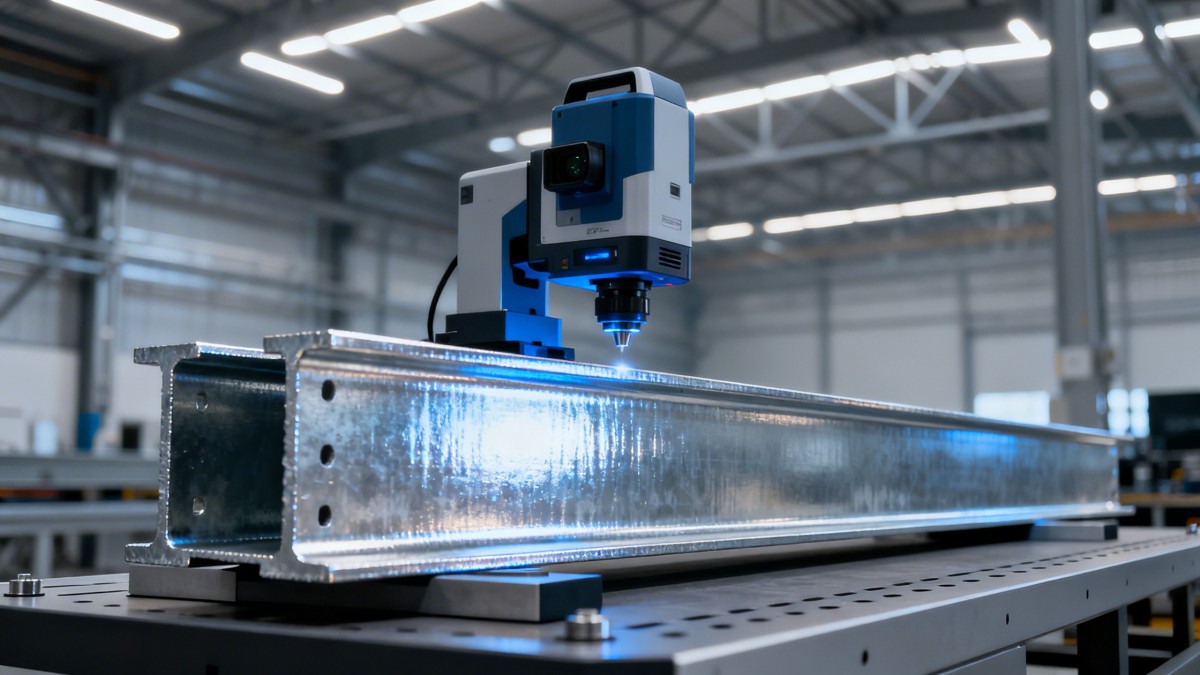

تطبق Hongteng Fengda بروتوكول تحقق من 4 مستويات يقلل من تكرار أخطاء التجميع بنسبة 83% مقارنة بمعايير ضمان الجودة الصناعية. أولاً، نجري محاكاة التوأم الرقمي قبل الإنتاج: يتم نمذجة جميع عمليات الثني، والحفر، واللحام في Autodesk Advance Steel للإشارة إلى مخاطر تراكم التسامح قبل قطع الأدوات. ثانيًا، تتضمن كل شحنة تقارير مسح ليزري ثلاثي الأبعاد كاملة (ليس فقط بيانات CMM)، تلتقط الانبعاج، والالتواء، والهندسة السطحية بدقة 0.1 مم عبر 100% من الأجزاء.

ثالثًا، نجري اختبار تسريع التآكل على عينات تمثيلية - تعريضها لرش الملح لمدة 500 ساعة (ASTM B117) بالإضافة إلى الرطوبة الدورية (ISO 14993) - للتحقق من أداء الجلفنة في ظروف واقعية مثل مواقع الشرق الأوسط الساحلية أو مستودعات جنوب شرق آسيا الرطبة. رابعًا، يستخدم فريق ضمان الجودة لدينا محللات XRF المحمولة في الموقع للتحقق من تكوين السبيكة عند ثلاث نقاط لكل عضو - لمنع استبدال الدرجة قبل التعبئة.

• تغطية كاملة للمسح الضوئي ثلاثي الأبعاد: 100% من العوارض الفولاذية الهيكلية، والمقاطع القنوية، والمقاطع المخصصة
• التحقق من طبقة الجلفنة: 80 جم/م² كحد أدنى للمجلفنة مسبقًا، 120 جم/م² للغمس الساخن (حسب EN ISO 1461)
• إمكانية تتبع المواد: تقارير اختبار المطاحن مرتبطة رقميًا بملصقات الشحن برمز الاستجابة السريعة
• ضمان وقت التسليم: 21-28 يومًا من تأكيد أمر الشراء للطلبات القياسية (درجات DX51D-S550GD)

يتم تضمين هذه الضوابط في عملياتنا المعتمدة ISO 9001:2015 وEN 1090-1 EXC2 - ويمكن تدقيقها بالكامل عند الطلب.

4. اختيار درجة الفولاذ المجلفن المناسبة لتطبيقك

الاختيار بين DX51D، أو S320GD، أو SGCD3 ليس حول "الدرجة الأعلى = الأفضل". إنه حول مطابقة السلوك الميكانيكي لطريقة التصنيع وبيئة الخدمة. على سبيل المثال، يوفر DX51D مرونة سحب عميق مثالية (استطالة ≥22%) ولكن قوة خضوع أقل (240-380 ميجا باسكال) - مثالية لأسطح الأسقف المشكلة بالبرد المعقدة. في المقابل، يوفر S550GD قوة خضوع دنيا 550 ميجا باسكال ولكن قابلية تشكيل منخفضة (استطالة ~16%)، مما يجعله مناسبًا للأعمدة الحاملة حيث يكون الثني الأدنى مطلوبًا.

تتوافق جميع الدرجات مع ASTM A653، وEN 10346، وGB/T 2518 - مما يضمن التكامل السلس في حسابات التصميم العالمية. تتراوح السماكة من 0.12 مم إلى 6.00 مم، بعرض يصل إلى 1500 مم وأطوال قابلة للتخصيص (1-12 م).

5. خطوات قابلة للتنفيذ لفرق المشاريع

إذا كنت تدير مشتريات الفولاذ الهيكلي للبنية التحتية، أو المصانع الصناعية، أو المباني التجارية، ابدأ هنا: أولاً، اطلب تقارير مسح ثلاثي الأبعاد كاملة - وليس فقط شهادات الأبعاد - لطلبك التالي. ثانيًا، حدد متطلبات طلاء الزنك صراحةً: على سبيل المثال، "مجلفن بالغمس الساخن حسب EN ISO 1461، بحد أدنى 140 جم/م² على الأسطح الداخلية للمقاطع المجوفة". ثالثًا، اطلب بيانات استطالة على مستوى الدفعة لأي درجة DX53D أو أعلى تستخدم في تطبيقات التشكيل البارد.

تدعم Hongteng Fengda المشترين العالميين بجلسات مراجعة هندسية مخصصة - مجانًا - لمحاذاة قائمة التحقق الخاصة بك مع بروتوكول التحقق من الإنتاج لدينا. كما نقدم تنسيق تفتيش ما قبل الشحن عبر SGS أو Bureau Veritas، مع وصول رقمي فوري إلى جميع تقارير الاختبار والتوثيق الفيديو.

قلل من مخاطر التجميع، وتجنب إعادة العمل في الموقع، وتأكد من التركيب الصحيح من المرة الأولى - تعاون مع مصنع فولاذ هيكلي يعامل ضمان الجودة كعملية هندسية تعاونية، وليس بوابة نهائية.اتصل بـ Hongteng Fengda اليوم لطلب خطة محاذاة ضمان الجودة المخصصة لك وتقرير تفتيش ثلاثي الأبعاد نموذجي.
