يُعد اختيار المقاسات المناسبة لزوايا الفولاذ الإنشائي أمرًا أساسيًا لاستقرار الإطار، وكفاءة استخدام المواد، والتحكم في تكلفة المشروع. بالنسبة لمديري المشاريع الذين يتعاملون مع الأعمال الصناعية أو الإنشائية، فإن فهم كيفية توافق خيارات زوايا الفولاذ الإنشائي مع تطبيقات الإطارات الشائعة يمكن أن يقلل من أخطاء التوريد ويحسن التنفيذ. يوضح هذا الدليل اعتبارات عملية خاصة بالمقاسات لمساعدتك على مواءمة المواصفات مع الاحتياجات الفعلية للمشروع.
في العديد من المباني الصناعية، ومنصات المعدات، والدعامات، وأنظمة الإطارات الثانوية، يمكن أن يؤدي اختيار مقاس زاوية غير صحيح إلى 3 مشكلات مباشرة: ضعف الأداء، وزيادة غير ضرورية في وزن الفولاذ، وتأخيرات تصنيع يمكن تجنبها. يجب أن توازن عملية الاختيار العملية بين متطلبات الحمل، وطريقة التوصيل، والامتثال للمعايير، ومدة التوريد.
بالنسبة للمشترين العالميين الذين يقومون بالتوريد من الصين، فإن القرار لا يتعلق بالأبعاد فقط. بل يشمل أيضًا حدود التفاوت، وتوافر الدرجات، وحالة السطح، وما إذا كان المورد قادرًا على تسليم منتجات زوايا الفولاذ الإنشائي القياسية أو المصنّعة حسب الطلب OEM وفقًا لمتطلبات ASTM، EN، JIS، أو GB ضمن فترة إنتاج واقعية تتراوح بين 2–6 أسابيع.

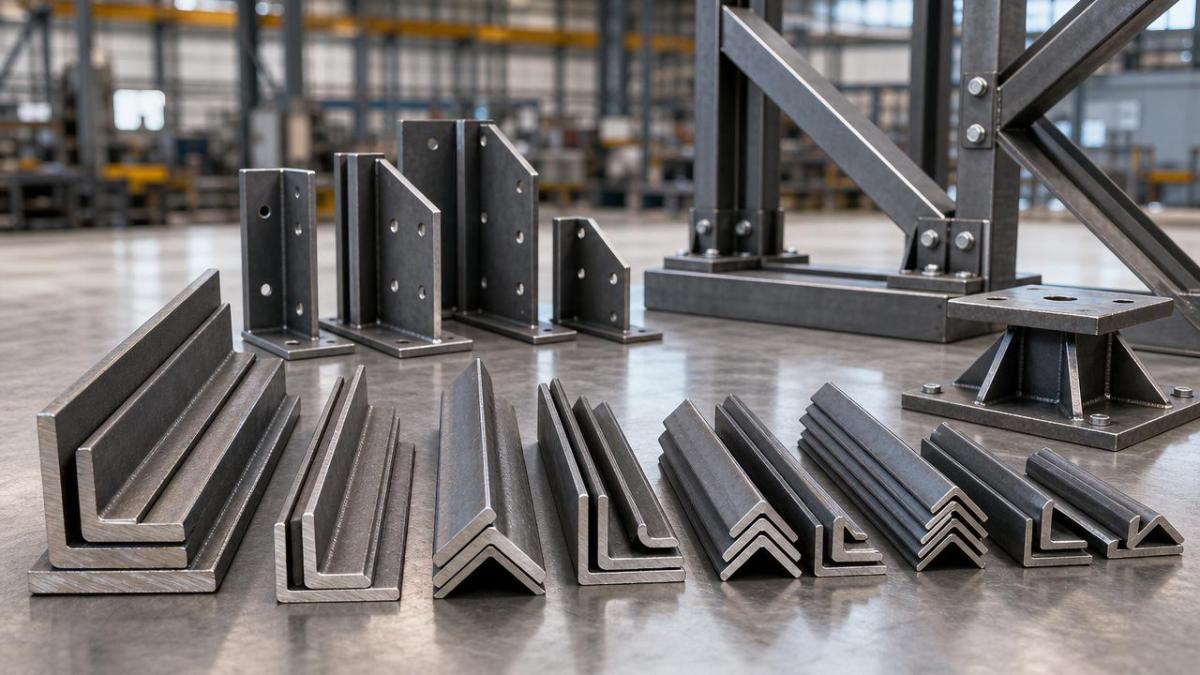

كيف تتوافق مقاسات زوايا الفولاذ الإنشائي مع تطبيقات الإطارات الشائعة
تُستخدم زاوية الفولاذ الإنشائي عادةً بشكل على هيئة L في أعمال التدعيم، وحواف الإطارات، والهياكل الأساسية، ودعامات الآلات، وتعزيزات الوصلات. في أعمال الإطارات، تكون المتغيرات الأكثر شيوعًا هي مقاس الضلع، والسماكة، والأضلاع المتساوية أو غير المتساوية، ودرجة الفولاذ. تؤثر هذه العوامل 4 في كل من القدرة والكفاءة التصنيعية.
غالبًا ما يتعامل مديرو المشاريع مع مقاسات زوايا تتراوح من 25 x 25 x 3 mm حتى 200 x 200 x 20 mm لأعمال الإطارات القياسية. المقاطع الأخف مناسبة للسلالم، والحواجز، والدعامات الصغيرة. وتُستخدم المقاسات المتوسطة على نطاق واسع في دعامات المدادات، والتدعيمات المتقاطعة، وإطارات المعدات. أما المقاطع الأثقل فهي أكثر شيوعًا في القواعد الانزلاقية الصناعية وعُقد الإطارات الحاملة للأحمال.
الاستخدامات النموذجية حسب نطاق المقاس
يوضح الجدول أدناه تصورًا عمليًا لكيفية اختيار مقاسات زوايا الفولاذ الإنشائي بشكل شائع في الأعمال المرتبطة بالإطارات. ولا يزال يتعين أن تستند الحسابات الهندسية الدقيقة إلى أحمال المشروع، والبحر، وتصميم الوصلات، ومتطلبات الأكواد المحلية.
من أهم النقاط المستخلصة أن العديد من أعمال الإطارات لا تحتاج إلى أكبر مقطع متاح. فالمبالغة في تحديد المواصفات حتى بمقدار 2–4 mm في السماكة عبر مشروع متوسط يمكن أن تضيف كمية غير ضرورية من أطنان الفولاذ، وساعات لحام أعلى، وتكاليف نقل أكثر ارتفاعًا. يبدأ التوريد الجيد من تحديد المقاس بناءً على الوظيفة بدلًا من الطلب القائم على العادة.
الزاوية المتساوية مقابل الزاوية غير المتساوية في تصميم الإطارات
غالبًا ما تُفضَّل الزوايا المتساوية للأحمال المتماثلة والتفاصيل البسيطة. كما أنها أسهل في التوحيد القياسي عبر عدة تجميعات إطارية. وتكون الزوايا غير المتساوية أكثر فائدة عندما يحتاج أحد الضلعين إلى الاتصال بشفة ضيقة، أو صفيحة جدارية، أو عضو ثانوي، بينما يحمل الضلع الآخر لحامًا أوسع أو نمط مسامير أوسع.
بالنسبة لفرق المشتريات، فإن هذا التمييز مهم لأن مقاطع الزوايا المتساوية تكون عادةً أسهل في التوريد بكميات أكبر، بينما قد تنطوي المقاسات غير المتساوية على توافر مخزوني أكثر محدودية. وإذا كان المشروع يتطلب 5 إلى 8 مواصفات زوايا متكررة، فإن توحيد 2 أو 3 منها يمكن أن يبسط الشراء ويقلل من أخطاء التصنيع.
فحوصات اختيار سريعة لمديري المشاريع
- تأكد مما إذا كان العضو حاملًا للحمل، أو للتقسية، أو مجرد ملحق توصيل فقط.
- تحقق مما إذا كانت الزاوية تعمل في الضغط، أو الشد، أو تحت حمل مركب.
- راجع مسافة حافة المسامير وإمكانية الوصول للحام قبل اعتماد أبعاد الضلع النهائية.
- تحقق مما إذا كانت الجلفنة، أو طلاء البرايمر، أو تشطيب المصنع الخام مطلوبًا.
- قم بمواءمة المقطع مع المعيار الحاكم مثل ASTM، EN، JIS، أو GB.
قد تستغرق هذه الفحوصات 15–30 دقيقة فقط أثناء مراجعة ما قبل الطلب، لكنها قد تمنع إعادة العمل التي تؤخر جداول الموقع لعدة أيام أو أكثر. وبالنسبة لأعمال الإطارات ذات الدعامات المتكررة، فإن التحقق المبكر من المقطع يكون غالبًا أكثر قيمة من التصحيح الميداني في المراحل المتأخرة.
عوامل المقاسات الرئيسية التي تؤثر على الأداء، والتكلفة، والتصنيع
إن اختيار زاوية الفولاذ الإنشائي المناسبة يعني فهم كيفية تفاعل الهندسة مع التصنيع. ففي العديد من المشاريع، قد يكون المقطع قويًا بما يكفي على الورق، لكنه يظل غير فعال إذا كان يعقّد أعمال التثبيت بالمسامير، أو يسبب ازدحامًا في اللحام، أو يتجاوز حدود المناولة الخاصة بالتجميع في الورشة.
أربعة متغيرات أساسية للمقاسات
- مقاس الضلع: يؤثر على مساحة التلامس، والصلابة، ومساحة التوصيل.
- السماكة: تؤثر على قدرة التحمل، وقابلية اللحام، والوزن الإجمالي.
- طول العضو: يؤثر على سلوك الانبعاج وكفاءة النقل.
- درجة الفولاذ: تحدد أداء الخضوع والشد تحت ظروف التصميم.
على سبيل المثال، قد تعمل زاوية 75 x 75 x 6 mm بشكل جيد لعنصر تدعيم قصير، لكن المقطع نفسه قد يكون غير كافٍ لعضو أطول غير مدعوم. ومن الناحية العملية، فإن الأطوال غير المدعومة التي تزيد عن 1.5 m إلى 3 m تتطلب غالبًا مراجعة أدق للترخيم والانبعاج، خاصة في الإطارات خفيفة التدعيم.
كيف تؤثر قرارات المقاسات على التنفيذ اللاحق
يؤثر اختيار المقطع مباشرةً على تكلفة التصنيع بثلاث طرق على الأقل: وقت القطع والثقب، ووقت اللحام، واستهلاك الطلاء. يمكن أن تؤدي الزاوية الأكثر سماكة إلى زيادة معدن اللحام المترسب، بينما قد يتطلب الضلع الأعرض صفائح Gusset أكبر. وعند مضاعفة ذلك عبر 100 إلى 500 قطعة متكررة، تصبح التغييرات الصغيرة في المقاس عناصر مؤثرة في الميزانية.
في هذه المرحلة، يراجع مديرو المشاريع أحيانًا احتياجات المواد المجاورة أيضًا. بالنسبة للصفائح المستخدمة في وصلات الإطارات، وأجزاء التغطية، والمكونات المشكلة، أو الملحقات المختومة، يمكن النظر في ألواح الفولاذ عالي الكربون للتطبيقات التي تتطلب قوة شد عالية، ومقاومة للتشوه، وأداء تشكيل موثوقًا.
يتوفر هذا الخيار من الألواح في نماذج مثل SPCC، SPCCT، SPCD، SPCE، SPCF، وSPCG، ويمكن أن يدعم الاستخدامات التصنيعية بما في ذلك لوحات التوزيع، والسلال الحديدية، وأجزاء هيكل السيارة، ومكونات الأسقف، وألواح السطح المشكلة. وتغطي الأبعاد النموذجية Width100mm-3000mm، وLength1m-12m، وThickness0.1mm-400mm، مع معايير تشمل AISI، ASTM، ASME، DIN، BS، EN، ISO، JIS، GOST، وSAE.
على الرغم من أن الصفائح والزوايا تؤدي وظائف إنشائية مختلفة، فإن الجمع بين زاوية الفولاذ الإنشائي المناسبة ومادة الصفائح الصحيحة ضمن خطة توريد واحدة يمكن أن يحسن التنسيق عبر حزم التصنيع، خاصة عندما تكون هناك دعامات، أو تفاصيل قواعد، أو ملحقات فولاذية مثنية.
نقاط مقارنة تركز على المشتريات
يسلط الجدول التالي الضوء على عوامل الاختيار الشائعة التي ينبغي لفرق المشاريع مقارنتها قبل تقديم الطلب. وهو يساعد على ربط الاحتياجات الهندسية بواقع سلسلة التوريد.
الرسالة العملية واضحة: أفضل زاوية فولاذ إنشائي ليست فقط تلك التي تتمتع بقوة كافية. بل هي أيضًا التي تتوافق مع جدول المشروع، ومسار التصنيع، وعملية الطلاء، وتصميم الوصلات دون خلق تكاليف خفية.
أعمال الإطارات الشائعة وإرشادات عملية لاختيار الزوايا
تتطلب تطبيقات الإطارات المختلفة أولويات مختلفة. فبعضها يحتاج إلى صلابة أفضل، وبعضها يحتاج إلى ثقب أسهل، وبعضها يحتاج إلى قابلية تكرار اقتصادية عبر مئات الأعضاء المتطابقة. يجب على مدير المشروع تصنيف العمل أولًا، ثم اختيار زاوية الفولاذ الإنشائي وفقًا لذلك.
الإطارات الثانوية الخفيفة والملحقات
بالنسبة لأعمدة الدرابزين، ومنصات الوصول، وإطارات الدعم الصغيرة، ودعامات الصيانة، تُستخدم عادةً مقاسات زوايا من 30 x 30 x 3 mm إلى 50 x 50 x 5 mm. وينصب التركيز هنا عادةً على سهولة التصنيع والوزن المناسب بدلًا من أقصى قوة. وغالبًا ما يؤدي طلب مقاطع أكبر من اللازم في هذه الأعمال إلى زيادة التكلفة مع فائدة وظيفية محدودة.
إطارات الدعم الصناعية وقواعد المعدات
غالبًا ما تستخدم قواعد الآلات، والقواعد الانزلاقية للمرافق، وإطارات دعم المصانع زوايا بمقاسات من 63 x 63 x 6 mm إلى 100 x 100 x 10 mm. وتوفر هذه المقاطع توازنًا أفضل بين الصلابة وسهولة التصنيع القابلة للإدارة. وإذا وُجدت اهتزازات أو أحمال متكررة، فيجب أن يحظى تفصيل الوصلات بالاهتمام نفسه الذي يحظى به مقاس العضو ذاته.
نقاط التدعيم والتقوية
عندما تعمل زاوية الفولاذ الإنشائي كدعامة أو ضلع تقوية، تصبح السماكة والطول أكثر أهمية. فقد يحتاج العضو الأطول إلى مقطع أثقل أو إلى مخطط دعم مُراجع. ومن الناحية العملية في الشراء، قد يكون تغيير مقطع واحد من 6 mm إلى 8 mm أقل إرباكًا من إعادة تصميم عدة صفائح توصيل لاحقًا.
أخطاء شائعة يجب تجنبها
- الاختيار بناءً على مقاس الضلع فقط مع تجاهل السماكة.
- استخدام توافر المخزون باعتباره العامل الوحيد المحرك للتصميم.
- إغفال سماحية الجلفنة أو متطلبات الطلاء.
- عدم مطابقة تباعد المسامير مع عرض الضلع الفعلي.
- طلب عدة مقاسات شبه مكررة تعقّد الفرز في الموقع.
إن تجنب هذه المشكلات 5 يمكن أن يوفر وقت مناولة المخزن ووقت التركيب في الموقع معًا. وفي المشاريع الأكبر، فإن تقليل تنوع المقاطع حتى بنسبة 10% يمكن أن يحسن التعرف، والتجميع، والتحكم في التصنيع.
تنسيق الموردين، والمعايير، والتحكم في المخاطر للمشاريع الدولية
عند توريد زوايا الفولاذ الإنشائي لمشاريع البناء أو الأعمال الصناعية الخارجية، فإن الملاءمة الفنية ليست سوى جزء واحد من القرار. أما الجزء الآخر فهو أداء المورد في التنفيذ. يجب أن يدعم المصنع الموثوق مراجعة المواصفات، ومراقبة الجودة، وتنسيق التسليم قبل وصول المواد إلى موقع المشروع.
ما الذي يجب على مديري المشاريع تأكيده قبل الطلب
- تم اعتماد قائمة مقاسات المقاطع، والكمية، وصيغة المعيار بشكل نهائي.
- تم توضيح درجة الفولاذ والمعيار المطبق بشكل واضح.
- تم تحديد متطلبات المعالجة السطحية للتعرض الداخلي أو الخارجي.
- تم الاتفاق على نقاط الفحص، مثل الأبعاد، والاستقامة، والعلامات.
- تم تأكيد التعبئة، ودفعة الشحن، ونافذة التسليم المطلوبة.
تُعد عملية التأكيد المكونة من 5 خطوات هذه مفيدة بشكل خاص عندما يتضمن المشروع عناصر مختلطة مثل زوايا الفولاذ، وقنوات الفولاذ، والكمرات، والمقاطع الفولاذية المشكلة على البارد، والأجزاء الإنشائية المخصصة. فهي تقلل الالتباس بين متطلبات الرسومات وأوصاف الشراء.
لماذا تهم القدرة التصنيعية
يمكن للمورد الذي يمتلك مرافق إنتاج حديثة ونظام مراقبة جودة صارم أن يدير بشكل أفضل كلًا من المواصفات القياسية والطلبات المصنّعة حسب الطلب OEM. وبالنسبة للمشترين الدوليين، فإن هذا مهم عندما تتضمن حزم المشروع أنواعًا متعددة من المقاطع ومعايير قبول ضمن أطر ASTM، EN، JIS، أو GB.
تخدم Hongteng Fengda مشاريع البناء، والصناعة، والتصنيع العالمية من خلال زوايا الفولاذ، وقنوات الفولاذ، والكمرات الفولاذية، والمقاطع الفولاذية المشكلة على البارد، والمكونات الإنشائية الفولاذية المخصصة. وبالنسبة لمديري المشاريع، تكمن القيمة في القدرة الإنتاجية المستقرة، والجودة المتسقة، ومواعيد التسليم الموثوقة التي تساعد على تقليل مخاطر التوريد عبر أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا.
توقعات مدة التوريد والتواصل
بالنسبة للعديد من طلبات زوايا الفولاذ الإنشائي القياسية، قد تقع خطة الإنتاج ضمن 2–4 أسابيع، بينما قد تمتد الطلبات ذات المعالجة المخصصة أو المقاطع المختلطة إلى 4–6 أسابيع حسب الكمية ومتطلبات التشطيب. وعادةً ما يؤدي التوضيح الفني المبكر إلى تقصير العملية بفعالية أكبر من الضغط على الجدول الزمني في اللحظة الأخيرة.
كما ينبغي على فرق المشاريع طلب قائمة تدقيق للوثائق تغطي معلومات اختبارات المصنع، وعلامات المقاطع، وقائمة التعبئة، وتحديثات حالة الشحن. وحتى إعداد تقارير بسيطة عند 3 مراحل—تأكيد الطلب، وفحص ما قبل الشحن، والإرسال—يمكن أن يحسن الوضوح ويقلل من مخاطر التنسيق.
منهج الاختيار النهائي لتحقيق نتائج أفضل للمشروع
يعتمد مقاس زاوية الفولاذ الإنشائي الصحيح على أكثر من مجرد بُعد كتالوجي. يجب أن يتوافق مع وظيفة الإطار، وتفاصيل الوصلات، ومسار التصنيع، ومتطلبات المعيار، والجدول الزمني للمشروع. وفي معظم الحالات، فإن مراجعة منضبطة لـ 4 مجالات—دور الحمل، ومقاس الضلع، والسماكة، وإمكانية التوريد—ستؤدي إلى اختيار أكثر كفاءة.
بالنسبة لمديري المشاريع وصناع القرار الهندسي، تأتي أفضل النتائج من مواءمة التصميم الفني مع تخطيط المشتريات مبكرًا. وهذا يعني تقليل تنوع المقاطع غير الضروري، والتحقق من ظروف التركيب العملية، وتأكيد القدرة على التسليم قبل إصدار الطلب النهائي.
إذا كنت تُقيّم خيارات زوايا الفولاذ الإنشائي للإطارات الصناعية، أو دعامات البناء، أو التجميعات الفولاذية المخصصة، فإن Hongteng Fengda يمكنها توفير المواصفات القياسية والحلول الإنشائية الفولاذية المصممة خصيصًا لتلبية احتياجات مشروعك. اتصل بنا الآن لمناقشة المقاسات، والمعايير، وجداول التسليم، أو للحصول على عرض سعر مخصص لمشروعك القادم.
