إن حفر الفولاذ الإنشائي لا يقتصر على صنع الثقوب فحسب—بل يؤثر بشكل مباشر في دقة التجميع، والمتانة، وكفاءة المشروع. وبالنسبة للمشترين، والمهندسين، ومصنّعي الهياكل الذين يقارنون بين قطع الفولاذ الإنشائي، ومقاطع الفولاذ المخصصة، أو فولاذ الزوايا المجلفن بالغمس الساخن، فإن فهم طرق الحفر المناسبة يساعد على تقليل الأخطاء، وضبط التكاليف، وتحسين جودة التركيب. يشرح هذا الدليل الممارسات الأساسية، واعتبارات المواد، ولماذا يُعد الحفر الدقيق مهمًا في تطبيقات الفولاذ الإنشائي الحديثة.
في تصنيع الفولاذ، يمكن أن يؤدي الحفر الرديء إلى ثقوب كبيرة أكثر من اللازم، وتشوهات حرارية، وزوائد حادة، وتلف الطلاء، ومشكلات في المحاذاة تُبطئ لاحقًا أعمال التركيب في الموقع. وقد تبدو هذه المشكلات بسيطة في مرحلة الورشة، ولكن في مشروع يضم مئات أو آلاف نقاط التوصيل، حتى انحراف السماحية بمقدار ±1.0 mm قد يؤدي إلى إعادة العمل، أو تأخر التركيب، أو عدم أمان في توافق البراغي.
وبالنسبة للمشترين العالميين وفرق المشاريع، فإن جودة الحفر تُعد أيضًا مسألة توريد. إذ ينبغي لمصنّع الفولاذ الإنشائي الموثوق ألا يقتصر على توريد فولاذ الزوايا، وفولاذ القنوات، والعوارض الفولاذية، والمقاطع المشكلة على البارد، بل يجب أيضًا أن يتحكم في دقة الحفر، وحالة السطح، والامتثال للمعايير وفق متطلبات ASTM، وEN، وJIS، وGB. وهنا تظهر أهمية الانضباط في العمليات.
تدعم Hongteng Fengda، بصفتها مُصنّعًا ومصدّرًا للفولاذ الإنشائي من الصين، المشاريع الدولية بمكونات فولاذية قياسية ومخصصة. وبالنسبة لفرق المشتريات، والمراجعين الفنيين، ومديري المواقع، فإن فهم أساسيات حفر الفولاذ الإنشائي يساعد على تقييم الموردين بفعالية أكبر، وتقليل مخاطر التوريد، واختيار حلول تصنيع تؤدي أداءً جيدًا من المصنع إلى التجميع النهائي.
لماذا تُعد دقة حفر الفولاذ الإنشائي مهمة في المشاريع الفعلية
تؤثر دقة الحفر في ثلاثة نتائج حاسمة: سلامة الوصلات، وسرعة التجميع، وضبط التكاليف اللاحقة. ففي الهياكل الفولاذية المثبتة بالبراغي، يؤثر قطر الثقب، وتباعد المراكز، ومسافة الحافة، والعمودية جميعها في ما إذا كان يمكن تركيب العوارض، والقنوات، وأعضاء فولاذ الزوايا بسلاسة. ويمكن لخطأ صغير في التموضع عبر الأجزاء المتكررة أن يتفاقم على امتداد 20، أو 50، أو 100 عملية تجميع.
على سبيل المثال، عند تصنيع مكونات الفولاذ الإنشائي للإطارات الصناعية، أو المستودعات، أو المنصات، أو دعامات المعدات، غالبًا ما يتم التحكم في سماحيات الثقوب الشائعة ضمن ±0.5 mm إلى ±1.0 mm بحسب الجزء، والسماكة، ومتطلبات المشروع. وإذا لم تستطع عملية الحفر الحفاظ على هذا النطاق بشكل ثابت، فقد يلجأ القائمون على التركيب إلى التوسيع في الموقع، أو عمل شقوق، أو حتى استبدال الأجزاء.
ومن منظور الجودة، يؤثر الحفر أيضًا في أداء الطلاء. فقد يفقد فولاذ الزوايا المجلفن بالغمس الساخن وغيره من العناصر المطلية مقاومته للتآكل إذا تُركت زوائد حادة، أو حواف خشنة، أو أسطح متضررة دون معالجة حول منطقة الثقب. وفي البيئات الساحلية، أو الرطبة، أو الكيميائية، قد تُسرّع هذه العيوب الموضعية التآكل خلال 12–24 شهرًا إذا لم تُدار بشكل صحيح.
وبالنسبة لفرق المشتريات والفرق التجارية، يقلل الحفر الدقيق من التكاليف الخفية للمشروع. فسعر المادة ليس سوى جزء واحد من التكلفة الإجمالية. إذ يمكن أن تتجاوز بسهولة أعمال إعادة التشغيل، وتأخير الرافعات، واللحام الإضافي في الموقع، وعدم تطابق البراغي، واستبدال الشحنات، الوفورات الأولية الناتجة عن اختيار مورد منخفض التحكم. ولهذا ينبغي مراجعة قدرة الحفر ضمن تقييم المورد، لا التعامل معها على أنها تفصيل بسيط داخل الورشة.
المخاطر الشائعة في المشاريع الناتجة عن ضعف الحفر
- عدم المحاذاة بين المكونات المتزاوجة، خاصة في وصلات العارضة إلى العمود أو القناة إلى الحامل المتكررة.
- تكوّن مفرط للزوائد الحادة يزيد من وقت التشطيب ويخلق مخاطر مناولة أو سلامة.
- تلف الأسطح المجلفنة أو المطلية حول حافة الثقب، مما يقلل من مقاومة التآكل.
- فقدان كفاءة التجميع عندما تضطر الفرق الميدانية إلى توسيع الثقوب أو إعادة تنفيذ القوالب.
يوضح الجدول أدناه كيف تؤثر جودة الحفر في المراحل المختلفة لمشروع فولاذي، من التصنيع إلى التركيب والفحص.
الخلاصة الأساسية بسيطة: الحفر الدقيق يحمي كلاً من المقصود الهندسي والجدول الزمني للمشروع. والمشترون الذين يراجعون ضوابط الحفر مبكرًا يكونون أكثر قدرة على تجنب حالات عدم المطابقة لاحقًا، خاصة في طلبات التصدير ذات دورات الشحن الطويلة التي تبلغ 3–6 أسابيع أو أكثر.
اختيار طريقة الحفر المناسبة لمختلف المقاطع الفولاذية

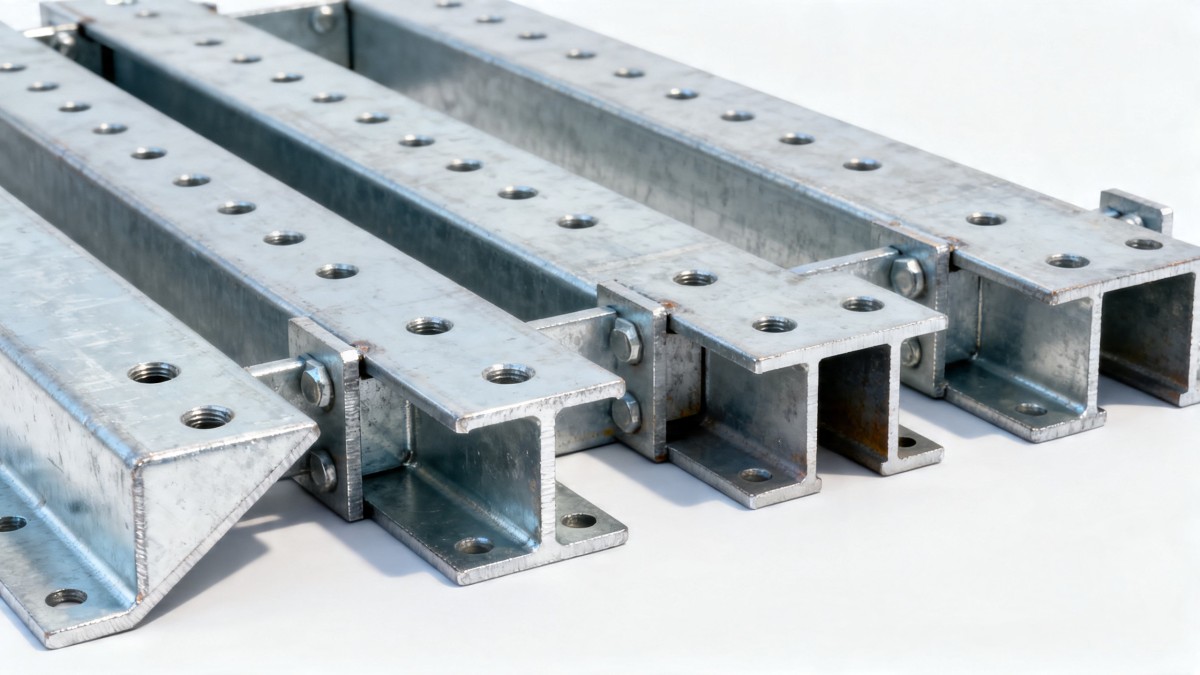

ليست جميع طرق حفر الفولاذ الإنشائي مناسبة لجميع المنتجات. ففولاذ الزوايا، وفولاذ القنوات، والعوارض الفولاذية، والمقاطع المشكلة على البارد، والمكونات الفولاذية المخصصة تختلف في سماكة الجدار، والهندسة، والصلادة، واحتياجات المناولة. وتعتمد الطريقة المناسبة على قطر الثقب، وحجم الإنتاج، والسماحية المطلوبة، وما إذا كان الجزء سيُجلفن، أو يُطلى، أو يُجمع مباشرة بعد التشغيل.

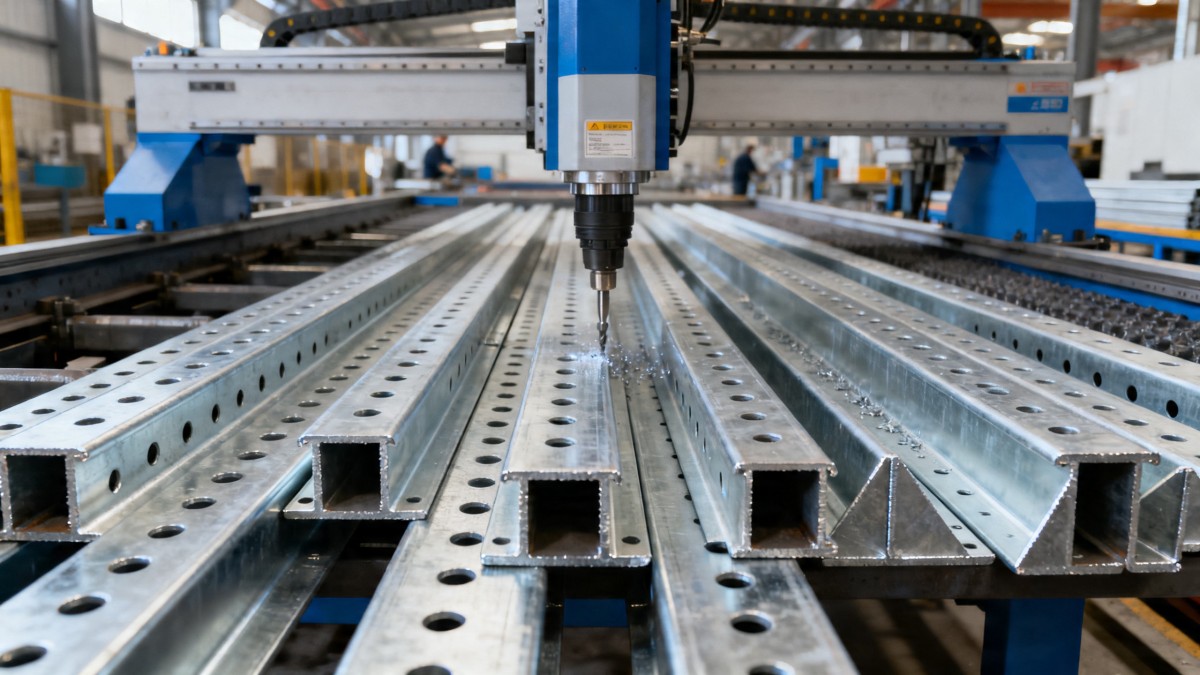

وبوجه عام، تشمل أكثر الخيارات شيوعًا في الورش الحفر بقاعدة مغناطيسية، وخطوط الحفر CNC، والتثقيب للمقاطع الأرق، والحفر المنسق بعد النشر أو القطع. وبالنسبة للأجزاء المخصصة منخفضة الكمية، قد يكون الحفر اليدوي أو شبه الآلي كافيًا. أما للدفعات المتكررة من 500–2,000 قطعة، فغالبًا ما توفر معدات CNC اتساقًا أفضل وتكلفة عمالية إجمالية أقل.
كما أن سماكة المادة مهمة أيضًا. فقد يتشوه الفولاذ المشكل على البارد ذو السمك الخفيف إذا كان التثبيت ضعيفًا، بينما تتطلب أجنحة العوارض السميكة معدل تغذية ثابتًا، ودرجة مناسبة لرأس الحفر، وتبريدًا كافيًا. فالثقب في صفيحة بسماكة 4 mm يختلف كثيرًا عن الثقب في لوح إنشائي بسماكة 20 mm. لذلك ينبغي تقييم قدرة المورد بحسب نوع المنتج، لا بالاعتماد على تصريح عام بأنه “يمكنه حفر الفولاذ”.
وبالنسبة لمشاريع التصدير، فإن ثبات الإعداد وتفسير الرسومات لا يقلان أهمية عن اختيار الماكينة. وينبغي للمورد الذي يخدم أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا أن يكون على دراية بالمراجع المعيارية المختلفة وتوقعات التوثيق، بما في ذلك تعليم الثقوب، وسجلات الفحص، ومنطق التعبئة لتسهيل التعرف في الموقع.
اختيار الطريقة حسب التطبيق
يمكن أن تساعد المقارنة التالية المهندسين، والمستخدمين، وفرق المشتريات على مواءمة طرق الحفر مع الاحتياجات الإنتاجية العملية.
لا يحتاج المشتري إلى تحديد طراز الماكينة، ولكن ينبغي أن يسأل كيف يتحكم المورد في موقع الثقب، وإزالة الزوائد الحادة، وقابلية التكرار، والفحص بعد الحفر. فهذه النقاط الأربع تكشف أكثر بكثير من ورقة عرض أسعار أساسية.
أربعة معايير عملية للاختيار
- تحقق مما إذا كان نمط الثقوب بسيطًا، أو متكررًا، أو مخصصًا بدرجة عالية.
- طابق الطريقة مع سماكة المقطع، وشكل المقطع، ونطاق السماحية المطلوب.
- أكد ما إذا كان الحفر يُجرى قبل أو بعد الجلفنة، أو الطلاء، أو ملاءمة التجميع.
- راجع وتيرة الفحص، مثل اعتماد أول قطعة والفحوصات أثناء العملية كل 20–50 قطعة.
في العديد من المشاريع، لا يكون الحفر خطوة مستقلة. بل يجب أن يتماشى مع القطع، والتعليم، وإزالة الزوائد، والمعالجة السطحية، والتعبئة. وعندما يكون سير العمل بالكامل منسقًا، يمكن تقصير إجمالي وقت الإنتاج بمقدار 1–3 أيام في الدفعات القياسية وأكثر بكثير في طلبات OEM المعقدة.
اعتبارات المواد والمعايير والمنتجات أثناء سير المشروع
تعتمد جودة حفر الفولاذ الإنشائي بدرجة كبيرة على درجة المادة ومتطلبات المعايير. فقد تستجيب أنواع الفولاذ المختلفة بشكل مختلف لسرعة التغذية، وتآكل الأداة القاطعة، وتشطيب الحواف. ويمكن تصنيع الدرجات المتوافقة مع ASTM، أو EN، أو JIS، أو GB بنجاح، ولكن يجب على الورشة أن تفهم كيف تؤثر الخصائص الميكانيكية، ومتطلبات الطلاء، والاستخدام النهائي في ممارسات الحفر.
ويصبح هذا مهمًا بشكل خاص في أعمال البنية التحتية والأعمال المرتبطة بالبيئات البحرية، حيث تتفاعل المكونات الفولاذية المصنعة غالبًا مع أنظمة الأساسات أو أنظمة التدعيم المؤقت. وفي مثل هذه المشاريع، قد يقوم المشترون بتوريد كل من العناصر الإنشائية والمنتجات ذات الصلة من سلسلة توريد واحدة لتبسيط مراجعة الجودة وتنسيق الخدمات اللوجستية.
ومن الأمثلة ذات الصلة ألواح الركائز الفولاذية، التي تُستخدم على نطاق واسع في أعمال البناء في المياه العميقة والسدود المؤقتة. وتتوفر هذه المنتجات بدرجات مثل S275، وS355، وS390، وS430، وSY295، وSY390، وASTM A690، ويمكن إنتاجها وفقًا لمعايير EN10248، وEN10249، وJIS5528، وJIS5523، وASTM. وتشمل أنواع التعشيق فيها أقفال Larssen، والتعشيق المدرفل على البارد، والتعشيق المدرفل على الساخن، مع وصول الأطوال المفردة إلى أكثر من 80 m.
وعلى الرغم من أن ألواح الركائز تختلف عن المقاطع الإنشائية القياسية المحفورة، فإنها توضح لماذا تُعد المادة وسياق التطبيق مهمين. ففي الإنشاءات في المياه العميقة، غالبًا ما يعطي المشترون الأولوية للقوة العالية، والأداء الجيد في العزل المائي، وقابلية إعادة الاستخدام، والقدرة على الاختراق في طبقات التربة الصلبة. وينطبق المبدأ نفسه على الفولاذ الإنشائي المحفور: يجب أن تتوافق تفاصيل التصنيع مع ظروف الخدمة، وليس فقط مع أبعاد الرسومات.
كيف تؤثر المعايير في مراجعة الحفر والتصنيع
قبل الشراء، ينبغي للمراجعين الفنيين مقارنة متطلبات التصنيع مع معيار التنفيذ، ونظام الطلاء، والبيئة المقصودة. ويلخص الجدول أدناه عدة نقاط تحقق تؤثر غالبًا في جودة الحفر والقبول.
وبالنسبة لمديري المشاريع وفرق الجودة، تحسّن طريقة المراجعة هذه التواصل بين التصميم، والمشتريات، والتصنيع. كما تقلل أيضًا من خطر طلب درجة فولاذ متوافقة تقنيًا ولكن الحصول على نتيجة تصنيع يصعب تركيبها أو حمايتها أثناء الخدمة.
إشارات مفيدة للشهادات والتسليم
- اسأل ما إذا كان المصنع يعمل وفق أنظمة مثل ISO9001، وISO14001، وISO18001، أو CE FPC حيثما ينطبق ذلك.
- تحقق مما إذا كان يمكن التعامل مع الطلبات القياسية وطلبات OEM في دورة تخطيط إنتاج واحدة.
- أكد ما إذا كان يمكن تعبئة الشحنات المختلطة التي تضم مقاطع، وعوارض، وفولاذ مشروع ذي صلة مع تعليم واضح لكل قطعة.
هذه العوامل لا تغني عن مراجعة الرسومات الفنية، لكنها تساعد المشترين على تقييم ما إذا كان المورد قادرًا على الحفاظ على الاتساق عبر طلبات التصدير المتكررة، وليس فقط تسليم عينة واحدة مقبولة.
خطوات مراقبة الجودة التي تحافظ على دقة الحفر
يأتي حفر الفولاذ الإنشائي الموثوق من التحكم في العمليات، وليس من الفحص النهائي وحده. ويشمل نظام التصنيع الجيد عادة مراجعة الرسومات، وتحديد المواد، والتحقق من إعداد الماكينة، وفحص أول قطعة، والفحوصات أثناء العملية، وإزالة الزوائد الحادة، والتأكيد النهائي للأبعاد. ويمكن أن يؤدي تجاهل أي من هذه المراحل إلى تباين يمكن تجنبه.
ولأجل التحكم العملي، تطبق العديد من الورش طريقة فحص من 3 مراحل. تتحقق المرحلة 1 من المواد الواردة ومراجعة الرسومات. وتتحقق المرحلة 2 من أبعاد أول قطعة وموضع الثقب قبل إطلاق الدفعة. وتؤكد المرحلة 3 على العينات العشوائية أو الفحص بنسبة 100% للأجزاء الحرجة قبل التعبئة. ويكون هذا الهيكل مفيدًا بشكل خاص لمكونات OEM ذات مجموعات الثقوب المتعددة.
ويجب أيضًا مراقبة حالة الأداة. إذ يمكن لرؤوس الحفر البالية أن تزيد من الحرارة، وتقلل من الاستدارة، وتنتج زوائد حادة أكبر. واعتمادًا على درجة الفولاذ وسماكته، يمكن مراجعة استبدال الأداة بعد عدد ثابت من الثقوب أو وفق اتجاه جودة الحافة. وحتى إذا اختلف العمر الدقيق للأداة، فإن المراقبة المنضبطة غالبًا ما تحسن قابلية التكرار بهامش ملحوظ مقارنة بالتشغيل غير المنضبط.
وبالنسبة للمنتجات المجلفنة أو الحساسة للتآكل، فإن التشطيب بعد الحفر أمر بالغ الأهمية. إذ تساعد إزالة الزوائد الحادة، وتنعيم الحواف، وتنظيف السطح على الحفاظ على جودة الطلاء وتقليل مخاطر المناولة. وفي طلبات التصدير التي تستغرق 2–6 أسابيع بحرًا، يمكن أن تحمي أيضًا الوقاية المناسبة من الصدأ والتعبئة الجافة حول المناطق المشغلة منطقة الحفر قبل التركيب.
قائمة تحقق عملية للمشترين وفرق QC
- تحقق من الرسومات المعتمدة، وحجم الثقب، والمسافة بين المراكز، والكمية قبل بدء الإنتاج.
- افحص إمكانية تتبع درجة المادة لكل دفعة، خاصة عند وجود معايير متعددة.
- اطلب صورًا أو تقارير لأول قطعة عندما يتضمن الطلب مكونات فولاذية إنشائية مخصصة.
- أكد متطلبات إزالة الزوائد الحادة وحالة السطح، خاصة قبل الجلفنة أو الطلاء.
- اطلب تعليمًا واضحًا وقوائم تعبئة حتى تتمكن فرق الموقع من تحديد الأجزاء بسرعة أثناء التركيب.
إذا كان لدى المشروع نوافذ تركيب ضيقة، فينبغي على المشترين أيضًا أن يسألوا عن مدى سرعة معالجة حالات عدم المطابقة. وينبغي للمورد سريع الاستجابة أن يكون قادرًا على تقديم ملاحظات أبعادية، وإجراءات تصحيحية، وتوضيح للشحنات خلال 24–48 ساعة في معظم الحالات التجارية القياسية. وغالبًا ما يمنع التواصل السريع تحول مشكلة في الورشة إلى تأخير في الموقع.
أخطاء شائعة تضعف جودة الحفر
- التعامل مع جميع المقاطع الفولاذية كما لو أنها تتطلب معدل تغذية وطريقة دعم متماثلين للحفر.
- تجاهل تشطيب حافة الثقب لأن الجزء “يبدو مقبولًا” قبل الطلاء.
- اعتماد الموردين بناءً على سعر المادة الأساسية فقط دون مراجعة التحكم في التصنيع.
- ترك فرق الموقع تعالج أخطاء الحفر في الورشة من خلال التوسيع الارتجالي.
عندما يتم تجنب هذه الأخطاء، يدعم حفر الفولاذ الإنشائي تجميعًا أسرع، وجودة أكثر قابلية للتنبؤ، واقتصاديات مشروع إجمالية أفضل.
نصائح المشتريات، وتخطيط التسليم، والأسئلة الشائعة
من منظور الشراء، ينبغي تقييم مكونات الفولاذ المحفورة على أكثر من مجرد سعر الوحدة. فالقرار الحقيقي يشمل استقرار الإنتاج، والتحكم في السماحيات، والتوثيق، والتعبئة، وموثوقية المهلة الزمنية. وبالنسبة للعديد من المشترين الدوليين، يمكن لمورد موثوق يتمتع بتحكم واضح في العمليات أن يقلل من المخاطر الإجمالية للمشروع بفعالية أكبر من أقل عرض سعر أولي.
تختلف المهل الزمنية النموذجية حسب نوع المنتج ومستوى التخصيص. فقد تُنجز المقاطع الإنشائية القياسية ذات الحفر البسيط خلال 7–15 يومًا، بينما قد تتطلب التجميعات OEM، أو الطلبات متعددة المقاطع، أو دفعات التصدير الكبيرة 3–5 أسابيع قبل الشحن. وغالبًا ما يوفر التأكيد المبكر للرسومات والتحكم الواضح في المراجعات وقتًا أكبر من محاولة ضغط الإنتاج بعد الاعتماد.
وبالنسبة للموزعين، والمقاولين، ومالكي المشاريع، تظل اتصالات المورد مهمة طوال الدورة. إذ ينبغي للمصنّع القوي أن يكون قادرًا على مناقشة تسلسل الحفر، وتوقعات السماحية، ومخاوف الطلاء، وتفاصيل التعبئة بصورة عملية. ويكون ذلك ذا قيمة خاصة عند التوريد من الخارج وتنسيق التسليم عبر مراحل متعددة في موقع العمل.
تدعم Hongteng Fengda المشترين العالميين بمنتجات الفولاذ الإنشائي، وحلول التصنيع المخصصة، والتحكم في الإنتاج بما يتماشى مع المعايير الدولية الرئيسية. وبالنسبة للفرق التي تقارن بين موردي الفولاذ الصيني، فإن الجمع بين القدرة المستقرة، ومراقبة الجودة، والمهلة الزمنية الموثوقة يمكن أن يساعد على تقليل عدم اليقين في التوريد وتحسين تنفيذ المشروع.
الأسئلة الشائعة: ما الذي يسأل عنه المشترون والمهندسون غالبًا
كيف أحكم على ما إذا كان المورد يمكنه التعامل جيدًا مع الأجزاء الفولاذية المخصصة المحفورة؟
اطلب تفاصيل العملية، وليس صور المنتجات فقط. راجع التحكم في السماحيات، وفحص أول قطعة، وخطوات إزالة الزوائد الحادة، وتنسيق الطلاء، وتحديد التعبئة. فالمورد الذي يستطيع شرح هذه النقاط 5 بوضوح يكون عادة أكثر موثوقية من المورد الذي يكتفي بتأكيد أن “التخصيص متاح”.
ما سماحية الثقب التي ينبغي توقعها؟
يعتمد ذلك على المنتج، والسماكة، ومعيار المشروع، لكن العديد من التطبيقات الإنشائية تستهدف موضع ثقب ضمن حوالي ±0.5 mm إلى ±1.0 mm. وقد تحتاج الوصلات الحرجة إلى تحكم داخلي أكثر صرامة. وأفضل نهج هو تحديد المتطلب على الرسم وتأكيد طريقة الفحص قبل الإنتاج الكمي.
هل يجب إجراء الحفر قبل أو بعد الجلفنة؟
في معظم التطبيقات الإنشائية، يُستكمل الحفر قبل الجلفنة للحفاظ على جودة الثقب واستمرارية الطلاء. وإذا كان العمل بعد المعالجة أمرًا لا مفر منه، فينبغي للمشترين تأكيد كيفية حماية المنطقة المكشوفة وما إذا كانت المعالجة التصحيحية الموضعية مقبولة وفق مواصفات المشروع.
ما الذي ينبغي أن تتضمنه قائمة تحقق المشتريات؟
كحد أدنى، أدرج 6 عناصر: درجة المادة، والمعيار المطبق، وأبعاد الثقوب، ومتطلب السماحية، وتسلسل تشطيب السطح أو الطلاء، وطريقة التعبئة/التعليم. فهذا يساعد الفرق الفنية، والتجارية، وفرق الموقع على العمل انطلاقًا من قاعدة معلومات واحدة.
إن حفر الفولاذ الإنشائي عند تنفيذه بالشكل الصحيح يحسن دقة التجميع، ويحافظ على المتانة، ويقلل من تسرب التكاليف عبر التصنيع، والشحن، والتركيب. وسواء كنت تورد فولاذ الزوايا، أو القنوات، أو العوارض، أو المقاطع المشكلة على البارد، أو مكونات الفولاذ الإنشائي المخصصة، فإن المورد المناسب ينبغي أن يجمع بين امتثال المواد، وعمليات الحفر المضبوطة، والخدمة سريعة الاستجابة. وإذا كنت تخطط لمشروع أو تراجع الموردين، فاتصل بـ Hongteng Fengda للحصول على حل مخصص، ومناقشة التفاصيل الفنية، واستكشاف دعم موثوق للفولاذ الإنشائي لطلبك التالي.
