يؤثر تصميم المنشآت الفولاذية على السلامة ومخاطر الشراء والتكلفة الإجمالية طويلة الأجل للمشروع بدرجة أكبر بكثير مما يدركه العديد من المشترين. وبالنسبة إلى المقيّمين الفنيين، لا يتمثل السؤال الأساسي في ما إذا كان المقطع يبدو مناسبًا على الورق فحسب، بل في ما إذا كانت الأحمال والوصلات وفحوصات الأكواد قد تُرجمت إلى مكونات فولاذية قابلة للتصنيع والتحقق.

عند مراجعة تصميم المنشآت الفولاذية بشكل صحيح، يصبح من الأسهل مقارنة الموردين، وتأكيد الامتثال، وتجنب المشكلات الخفية مثل الوصلات غير المصممة بالقدر الكافي، أو عدم اتساق درجات المواد، أو عدم اكتمال الوثائق. تشرح هذه المقالة فحوصات التصميم الأكثر أهمية وكيفية تقييم قدرة مصنع الفولاذ على دعم متطلبات المشروع بشكل موثوق.

لماذا يركز المقيّمون الفنيون على الأحمال والوصلات وفحوصات الأكواد

عادةً ما يُطلب من المقيّمين الفنيين القيام بأكثر من مجرد التحقق من مقاسات المقاطع. إذ يتعين عليهم تقييم ما إذا كان المورد يفهم متطلبات الأداء الفعلية للمنشأ، ويمكنه توريد مكونات تستوفي افتراضات التصميم عمليًا.

ولهذا السبب تركز مراجعات تصميم المنشآت الفولاذية عادةً أولًا على ثلاثة مجالات: أحمال التصميم، وسلوك الوصلات، والامتثال للأكواد. وإذا كان أي من هذه المجالات ضعيفًا، فقد يصبح النظام بأكمله غير فعال أو مكلفًا في التعديل أو غير آمن.

تحدد الأحمال القوى التي يجب على العناصر والوصلات مقاومتها. وتحدد الوصلات كيفية انتقال هذه القوى عبر المنشأ. أما فحوصات الأكواد فتؤكد ما إذا كان التصميم يتمتع بالقدرة الكافية وقابلية الخدمة وهوامش الأمان المطلوبة وفقًا للمعايير المعترف بها.

وبالنسبة إلى فرق الشراء والمراجعين الهندسيين، تكشف هذه الفحوصات أيضًا عن قدرات المورد. فالمصنّع الذي يفهم هذه الجوانب جيدًا يكون أكثر قدرة على إنتاج مكونات فولاذية بجودة ثابتة وأبعاد دقيقة ووثائق مناسبة لإجراءات الاعتماد.

ما الأحمال التي يجب أخذها في الاعتبار عند تصميم المنشآت الفولاذية؟

تتمثل الخطوة الأولى في تصميم المنشآت الفولاذية في تحديد جميع المؤثرات ذات الصلة التي قد يتعرض لها المنشأ أثناء التنفيذ وطوال فترة خدمته. ولا تقتصر هذه المؤثرات على الوزن الذاتي للعناصر الفولاذية.

تشمل الأحمال الميتة العناصر الدائمة مثل وزن الكمرات والأعمدة وأنظمة الأرضيات ودعامات الكسوة والمعدات الثابتة. وبما أنها تستمر طوال عمر المنشأ، فإنها تشكل أساسًا للعديد من الحسابات.

تمثل الأحمال الحية ظروف الإشغال والاستخدام المتغيرة. وقد تشمل الأشخاص أو المعدات المتحركة أو التخزين أو المركبات أو أعمال الصيانة، وذلك بحسب ما إذا كان المشروع تجاريًا أو صناعيًا أو متعلقًا بالبنية التحتية.

غالبًا ما تتحكم الأحمال البيئية في التصميم بدرجة أكبر من أحمال الجاذبية. فقد تتحكم الرياح والثلوج والتأثيرات الزلزالية وتغيرات درجات الحرارة، وفي بعض الحالات الانفجارات أو الاهتزازات، في تحديد مقاسات العناصر والتدعيم وتفاصيل الوصلات.

يجب ألا يتم تجاهل أحمال مرحلة التنفيذ. فعمليات الرفع وعدم الاستقرار المؤقت وتسلسل التركيب وقوى المناولة الموضعية قد تؤدي إلى متطلبات تختلف اختلافًا كبيرًا عن نموذج المنشأ المكتمل.

وبالنسبة إلى المقيّمين الفنيين، تتمثل المسألة العملية في معرفة ما إذا كان المورد يعمل استنادًا إلى حالات وتركيبات أحمال محددة بوضوح. فإذا كانت افتراضات التحميل غامضة، فقد تبدو فحوصات الأكواد اللاحقة مكتملة، مع أنها لا تزال تستند إلى أساس تصميم غير صحيح.

كيف يتم فحص العناصر الفولاذية من حيث المقاومة وقابلية الخدمة؟

بعد تحديد الأحمال، يتحقق المهندسون مما إذا كانت الكمرات والأعمدة والدعامات والعناصر الثانوية تتمتع بالقدرة الكافية. وهنا ينتقل تصميم المنشآت الفولاذية من المفهوم العام إلى أداء هندسي قابل للقياس.

تشمل فحوصات المقاومة المعتادة الشد والضغط والانحناء والقص وحالات القوى المركبة. فقد ينجح العنصر في فحص انحناء بسيط، لكنه يفشل بسبب الانبعاج الموضعي أو الانبعاج الجانبي الالتوائي أو التفاعل بين القوى المحورية وقوى الانحناء.

تتأثر الأعمدة بشكل خاص بنسبة النحافة والاستقرار. ولا تعتمد قدرتها على التحمل على مقاومة المادة فقط، بل أيضًا على الطول الفعال وظروف تقييد النهايات وخطر الانبعاج العام تحت الضغط.

غالبًا ما تتطلب الكمرات فحوصات لمقاومة الانحناء ومقاومة القص والهبوط. وفي الحالات ذات البحور الطويلة أو التدعيم المحدود، قد يصبح الاستقرار الجانبي عاملًا حاكمًا، ما قد يستدعي تغيير المقطع أو إضافة قيود.

تكتسب فحوصات قابلية الخدمة أهمية لأن الامتثال للكود لا يتعلق بمنع الانهيار فقط. فالهبوط أو الاهتزاز أو الحركة المفرطة قد تؤثر على الكسوة ومحاذاة المعدات والتشطيبات وثقة المستخدم النهائي، حتى عندما تكون المقاومة القصوى كافية من الناحية الفنية.

لذلك ينبغي على المقيّمين الاستفسار عما إذا كانت المقاطع المقترحة قد خضعت للفحص في كل من حالات المقاومة القصوى وقابلية الخدمة. فقد يتجاهل المورد الذي يركز فقط على تقليل الوزن مشكلات الأداء طويلة الأجل التي تصبح مكلفة بعد التركيب.

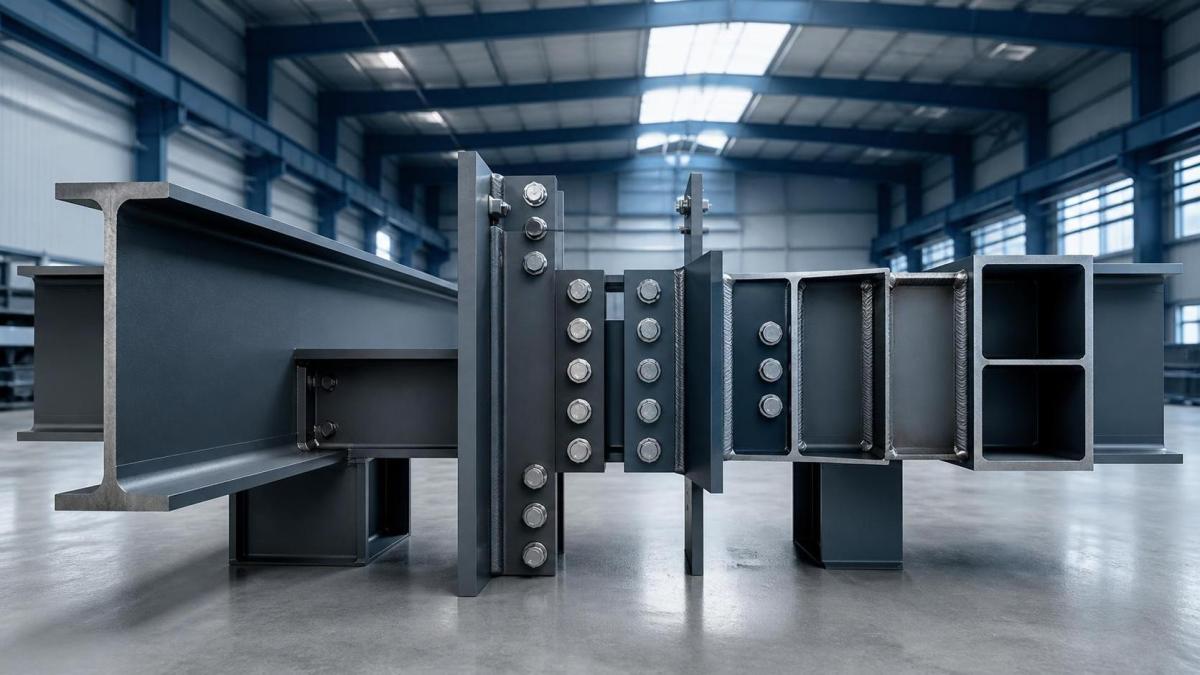

لماذا يحدد تصميم الوصلات غالبًا مستوى مخاطر المشروع؟

تظهر العديد من المشكلات العملية عند الوصلات. فحتى عندما تكون العناصر الرئيسية مصممة بالمقاسات الصحيحة، يمكن للوصلات المصممة أو المصنّعة بشكل سيئ أن تضعف الأداء الإنشائي، وتبطئ التركيب، وتؤدي إلى تعديلات ميدانية مكلفة.

في تصميم المنشآت الفولاذية، يجب أن تنقل الوصلات القوة المحورية أو القص أو عزم الانحناء أو مزيجًا من هذه التأثيرات. ويعتمد سلوكها الفعلي على البراغي واللحامات وسُمك الصفائح والمسافات من الحواف وتفاوتات الثقوب ودقة التجميع.

تشمل أنواع الوصلات الشائعة وصلات القص البسيطة، ووصلات العزوم، ووصلات صفائح التدعيم، وتفاصيل صفائح النهاية، وصفائح القاعدة، والوصلات الموصلة بين المقاطع. ولكل نوع افتراضات مختلفة تتعلق بالصلابة والمطيلية وكفاءة التركيب ومتطلبات الفحص.

غالبًا ما تُفضّل الوصلات المبرغلة لكفاءة التجميع في الموقع، لكنها لا تزال تتطلب فحوصات لقص البراغي وشدها وتحملها ومقاومة الانزلاق وفشل القص الكتلي. كما أن جودة الثقوب والتحكم في التركيب مهمان أيضًا لضمان الموثوقية النهائية.

يمكن للوصلات الملحومة أن توفر انتقالًا سلسًا للقوى ومرونة في التصنيع، لكنها تتطلب تحكمًا أكبر في إجراءات اللحام ومدخلات الحرارة والتشوه والفحص. فحسابات التصميم ليست سوى جزء واحد من معادلة الجودة.

وبالنسبة إلى المقيّمين الفنيين، ينبغي أن تتضمن مراجعة الوصلات سؤالًا بسيطًا: هل يمكن تصنيع هذه التفاصيل وفحصها ونقلها وتجميعها تمامًا كما صُممت؟ فالوصلة التي تعمل نظريًا فقط تمثل علامة تحذير في عملية الشراء.

ما فحوصات الأكواد الأكثر أهمية عند مقارنة الموردين؟

غالبًا ما تتلقى الفرق الفنية قوائم مواد ورسومات تبدو مكتملة، إلا أن المنطق الداعم المستند إلى الأكواد قد يكون غير واضح. ولهذا تُعدّ عملية التحقق القائمة على الأكواد من أفضل الطرق لمقارنة مستوى نضج الموردين.

بحسب موقع المشروع ومواصفاته، قد يتبع تصميم المنشآت الفولاذية متطلبات المواد المرتبطة بـ ASTM أو طرق التصميم وفق AISC أو أحكام Eurocode أو قواعد JIS أو معايير GB. وغالبًا ما تتطلب المشاريع الدولية إجراء مطابقة مرجعية بين أنظمة متعددة.

لا تكمن المسألة المهمة في مجرد ذكر المورد لمعيار ما، بل في ما إذا كان التصميم وشهادات المواد والتفاوتات وضوابط التصنيع متوافقة مع ذلك المعيار باستمرار، بدءًا من عرض السعر وحتى الشحن.

تغطي فحوصات الأكواد عادةً مقاومة العناصر وقوة الوصلات والاستقرار الموضعي وسلوك الإطار ككل وقابلية الخدمة، وأحيانًا المتطلبات المتعلقة بالحريق أو التآكل. وينبغي أن تتوافق الوثائق المطلوبة مع مسار اعتماد المشروع.

ينبغي على المقيّمين البحث عن شهادات مصانع قابلة للتتبع، وتفاوتات المقاطع، وسجلات اللحام، ومواصفات الطلاء، والدعم الحسابي عند الحاجة. وقد تشير السجلات المفقودة أو غير المتسقة إلى وجود فجوة بين الامتثال الاسمي والتنفيذ الفعلي.

في Hongteng Fengda، يتوافق إنتاج المنشآت الفولاذية مع المعايير الدولية الرئيسية، بما في ذلك ASTM وEN وJIS وGB. وبالنسبة إلى المشترين الذين يتعاملون مع مشاريع متعددة المناطق، يساعد ذلك على تقليل فجوات التفسير بين المراجعة الهندسية والتسليم التصنيعي.

كيف يؤثر اختيار المواد على موثوقية التصميم وقرارات الشراء؟

غالبًا ما يُنظر إلى اختيار المواد باعتباره مسألة شراء، لكنه يؤثر أيضًا على أداء تصميم المنشآت الفولاذية. فالمقاومة والمطيلية وسلوك التآكل وقابلية اللحام والاتساق البُعدي كلها عوامل تؤثر على أداء النظام النهائي كما هو مقصود.

فعلى سبيل المثال، تتطلب بعض المشاريع مقاطع إنشائية لإطارات التحمل الرئيسية، بينما تحتاج مشاريع أخرى أيضًا إلى مكونات من الفولاذ المقاوم للصدأ أو مكونات متخصصة للبيئات المكشوفة أو المسببة للتآكل أو الزخرفية أو الصحية. وينبغي تقييم هذه الاختيارات أيضًا من منظور أداء التصميم.

في عمليات شراء المواد المختلطة، قد يواجه المشترون منتجات مثل قضيب فولاذي مربع من الفولاذ المقاوم للصدأ 316 للتطبيقات الصناعية أو المتعلقة بالإنشاءات. وينبغي فحص بيانات المنتج بعناية ومقارنتها بالدرجة والمقاومة والتشطيب ومتطلبات المعيار الفعلية قبل إدراجها في أي حزمة خاضعة للتقييم.

ينبغي على المراجعين التأكد من أن الخصائص الميكانيكية والنطاقات البُعدية ووثائق الاعتماد تدعم حالة الاستخدام المقصودة. ويكتسب ذلك أهمية خاصة عندما تُعرض المنتجات بأشكال مخصصة أو عندما تتطلب مواصفات المشروع مراجعة التكافؤ.

يساعد المصنّع القادر من خلال توضيح الحالات التي تكون فيها المنتجات القياسية من الكتالوج مناسبة، والحالات التي تتطلب تصنيعًا مخصصًا، والحالات التي قد تؤثر فيها البدائل على السلوك الإنشائي أو نطاق الفحص أو الامتثال اللاحق.

ما الأسئلة التي ينبغي على المقيّمين الفنيين طرحها على مورد المنشآت الفولاذية؟

لا يتعلق التقييم الجيد بطلب أوراق أكثر من اللازم، بل بطرح أسئلة محددة تكشف ما إذا كان المورد قادرًا على دعم الهدف الهندسي والإنتاج المستقر والتنفيذ الموثوق للمشروع.

أولًا، اسأل عن معايير التصميم ومعايير المواد المتبعة في النطاق المعروض. وينبغي توضيحها بجلاء، خاصة عندما يتعين على المنتجات الفولاذية المصدرة استيفاء أكواد المشاريع الإقليمية أو متطلبات مراجعة الاستشاريين.

ثانيًا، اسأل عن كيفية تطوير تفاصيل الوصلات والتحقق منها. فإذا تضمن المشروع مكونات مخصصة، فينبغي أن يكون المورد قادرًا على شرح قابلية التصنيع والتحكم في التفاوتات وكيفية توافق افتراضات الوصلات مع أساس التصميم الذي وضعه المهندس.

ثالثًا، راجع القدرة التصنيعية مقارنةً بالمقاطع المطلوبة. وينبغي لمورد الفولاذ الزاوي وفولاذ القنوات والكمرات الفولاذية والمقاطع المشكلة على البارد والمكونات المخصصة أن يوضح كيف تدعم الطاقة الإنتاجية مدة التسليم والاتساق.

رابعًا، أكد إجراءات مراقبة الجودة. فتتبع المواد والفحص البُعدي وجودة اللحام والتحكم في المعالجة السطحية والوثائق النهائية كلها أمور ذات صلة بالاعتماد الفني والأداء في الموقع.

وأخيرًا، اسأل عن كيفية التعامل مع الطلبات غير القياسية. ويمكن لحلول OEM أن تحقق قيمة، ولكن فقط إذا أُدير تنسيق التصميم والتحكم في رسومات الورشة ومراجعة الامتثال بعناية، ولم تُعامل كتغييرات غير رسمية.

كيف يدعم المصنّع المؤهل نتائج إنشائية أفضل؟

من وجهة نظر المقيّم الفني، لا يكون أفضل مورد بالضرورة هو الذي يقدم أقل سعر للوحدة، بل هو الذي يخفض إجمالي مخاطر المشروع من خلال التفسير الموثوق للمتطلبات والتنفيذ المتسق للمنتج.

تقوم Hongteng Fengda بتصنيع وتصدير منتجات المنشآت الفولاذية لمشاريع البناء والصناعة والتصنيع في أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا. وتكتسب هذه الخبرة أهمية خاصة عندما يتعين الحفاظ على التوافق بين المواصفات والخدمات اللوجستية ومتطلبات الاعتماد.

تشمل مجموعة منتجاتها الفولاذ الزاوي وفولاذ القنوات والكمرات الفولاذية والمقاطع الفولاذية المشكلة على البارد ومكونات المنشآت الفولاذية المخصصة. ويساعد هذا التنوع فرق المشاريع على توحيد مصادر الشراء مع إبقاء المتطلبات الفنية تحت سيطرة أكبر.

تُعد مرافق الإنتاج الحديثة ومراقبة الجودة الصارمة أمرين مهمين لأنهما يدعمان ما تفترضه حسابات التصميم: أبعادًا متكررة، ودرجات صحيحة، وتصنيعًا موثوقًا، وجداول تسليم مستقرة. وبالنسبة إلى المقيّمين، فإن هذا الرابط بين الهندسة والتصنيع بالغ الأهمية.

عندما يستطيع المصنّع دعم المواصفات القياسية إلى جانب الحلول المخصصة، يحصل المشترون على مرونة دون فقدان الرؤية. ويسهّل ذلك تقليل مخاطر الشراء والتحكم في التكلفة والحفاظ على تقدم المشاريع دون الحاجة إلى توضيحات فنية متكررة.

الخلاصة: ما الذي تعنيه مراجعة تصميم المنشآت الفولاذية الجيدة فعليًا؟

بالنسبة إلى المقيّمين الفنيين، لا ينبغي أبدًا اختزال تصميم المنشآت الفولاذية في مقاس المقطع وحده. فالقيمة الحقيقية تكمن في فهم ما إذا كانت الأحمال محددة بشكل صحيح، والوصلات واقعية، وفحوصات الأكواد مدعومة بمواد سليمة وضوابط تصنيع فعالة.

عند مراجعة هذه المجالات معًا، تصبح قرارات الشراء أكثر دقة وقابلية للدفاع عنها. ويصبح من الأسهل مقارنة الموردين وتحديد نقاط الضعف الخفية واختيار المنتجات الفولاذية التي ستؤدي بشكل موثوق طوال مراحل التصنيع والشحن والتركيب.

ومن الناحية العملية، تحمي المراجعة القوية لتصميم المنشآت الفولاذية السلامة والتحكم في التكلفة واليقين بشأن الجدول الزمني في الوقت نفسه. ولهذا ينظر المشترون ذوو الخبرة إلى ما هو أبعد من عروض الأسعار ويركزون على الاكتمال الفني وأدلة الامتثال والقدرة على التنفيذ.

يمكن للمصنّع الذي يفهم هذه الأولويات أن يقدم أكثر من مجرد حجم توريد. إذ يمكنه أن يصبح شريكًا موثوقًا للمشروع، يساعد الفرق على تحويل هدف التصميم إلى حلول فولاذية تستوفي المعايير الدولية وتؤدي باستمرار في التطبيقات الفعلية.
