يعد اختيار قناة الفولاذ الهيكلي المناسبة أمرًا ضروريًا لتحقيق تأطير آمن وفعّال في مشاريع البناء والمشاريع الصناعية. ومن دعم الأحمال والاستقرار إلى التصنيع والتركيب، يساعد فهم مقاسات القنوات واستخداماتها المشغلين وفرق المشاريع على تقليل الأخطاء، والتحكم في التكاليف، وتحسين الأداء. يشرح هذا الدليل الأبعاد الرئيسية للقنوات، والتطبيقات الشائعة، والنصائح العملية للاختيار في أعمال التأطير.

فهم قناة الفولاذ الهيكلي في أنظمة التأطير

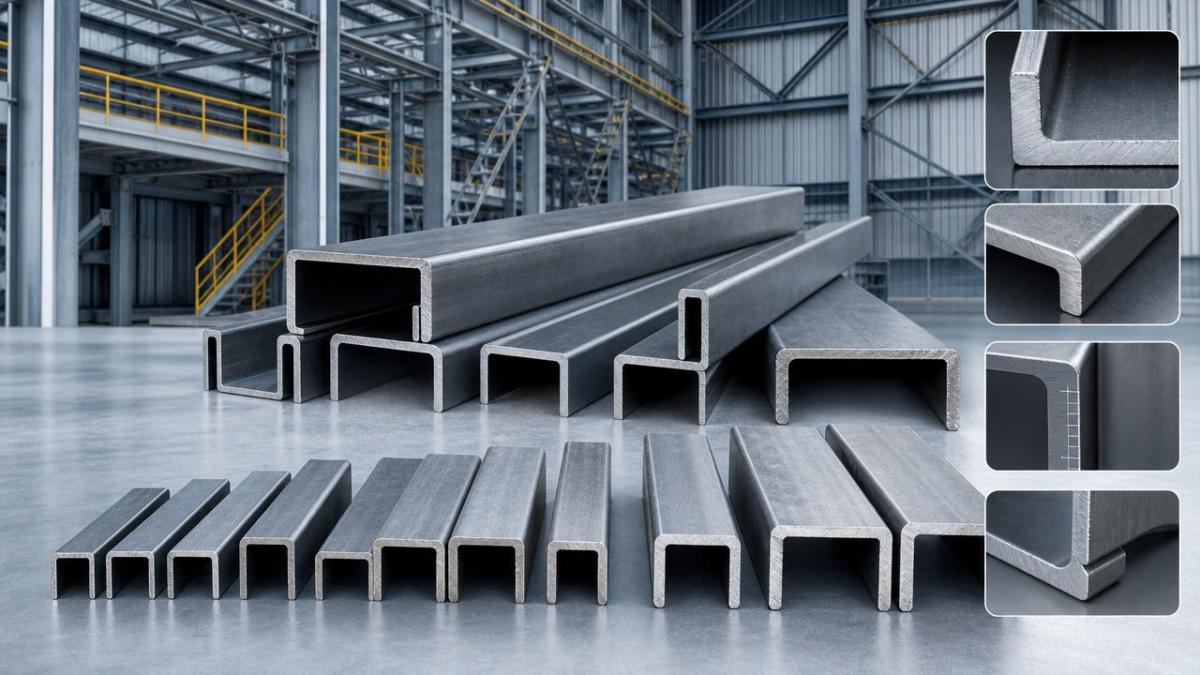

قناة الفولاذ الهيكلي هي مقطع فولاذي طويل يتكون من روح وجناحين. وعادةً ما يشكل مقطعها شكل C أو U.

يوفر هذا الشكل قوة جيدة، وأسطح توصيل عملية، وتوزيعًا فعالًا للوزن. ويُستخدم على نطاق واسع في التأطير الثانوي، وتقوية الحواف، وتجميعات الدعم.

بالمقارنة مع القضبان المسطحة أو الألواح البسيطة، توفر قناة الفولاذ الهيكلي مقاومة أفضل للانحناء. كما تبقى أسهل في القطع، والثقب، واللحام، والتركيب في الموقع.

تشمل المعايير الشائعة ASTM, EN, JIS, and GB. ويعتمد اختيار المقطع عادةً على اتجاه الحمل، والبحر، وظروف الدعم، وطريقة التصنيع.

الأبعاد الرئيسية التي تؤثر على الأداء

تؤثر عدة عوامل متعلقة بالمقاس في كيفية أداء قناة الفولاذ الهيكلي في أعمال التأطير. ويجب مراجعة هذه الأبعاد معًا، وليس بشكل منفصل.

• العمق: يؤثر على قوة الانحناء والصلابة.
• عرض الجناح: يؤثر على مساحة التوصيل والاستقرار الموضعي.
• سماكة الروح: تدعم مقاومة القص.
• سماكة الجناح: تحسن انتقال الأحمال وقوة اللحام.
• وزن المقطع: يؤثر على المناولة، والنقل، والتكلفة الإجمالية للمواد.

غالبًا ما تتحمل القناة الأعمق أحمالًا أعلى. ومع ذلك، قد تؤدي المقاطع كبيرة الحجم إلى زيادة وزن المشروع وتعقيد تفاصيل التركيب.

التركيز الحالي في الصناعة على اختيار مقاس القناة

تواجه مشاريع التأطير الفولاذي الآن ضغوطًا أكبر فيما يتعلق بالميزانية، والسرعة، وضبط الجودة. وهذا يجعل اختيار قناة الفولاذ الهيكلي أكثر أهمية من السابق.

تفضل العديد من المشاريع المقاطع التي توازن بين القدرة الهيكلية وسهولة التصنيع. كما تؤثر موثوقية التوفر والامتثال للمعايير أيضًا في الاختيارات النهائية.

في العديد من المشاريع الفولاذية، يتم اختيار القنوات إلى جانب فولاذ الزوايا، والكمرات، والمقاطع المشكلة على البارد. ويسهم التنسيق بين هذه المقاطع في تحسين الملاءمة والاستمرارية الهيكلية.

لماذا تضيف قناة الفولاذ الهيكلي قيمة في أعمال التأطير

توفر قناة الفولاذ الهيكلي القوة مع هندسة عملية. ويدعم هذا الجمع كلاً من الأداء الهندسي وكفاءة الإنتاج.

• تدعم تأطير الجدران، والأسقف، والمنصات، والمعدات.
• تبسط الوصلات المثبتة بالمسامير والملحومة.
• يمكن أن تعمل كعنصر منفرد أو كتجميعة مزدوجة.
• تساعد في التحكم في استخدام الفولاذ في الهياكل الثانوية.

في المباني الصناعية، تُستخدم القنوات غالبًا لدعامات المدادات، وإطارات التدعيم، ودعامات السلالم، وهياكل الأرفف، وقواعد الآلات.

في الإنشاءات المدنية، تظهر في إطارات الأبواب، ودعامات الواجهات، وأغطية الخنادق، وتقييدات الحواف، وعناصر التقوية حول الفتحات.

يؤثر تجهيز المواد أيضًا على أداء التأطير. فمواد الفولاذ الخام ذات التركيب الكيميائي المستقر تحسن الاتساق في الدرفلة والتصنيع.

لتلبية احتياجات المعالجة ذات الصلة، يمكن أن يدعم اللفائف المدرفلة التطبيقات الهيكلية اللاحقة حيث تكون قابلية اللحام والتشكيل على البارد مهمة.

تشمل درجات الفولاذ الكربوني المتاحة Q235, Q235B, Q345, Q345B, Q195, St37, St42, St37-2, St35.4, St52.4, and St35.

يتراوح محتوى الكربون فيه من 0.12% إلى 0.20%, مع المنغنيز بنسبة 0.30% إلى 0.70%. وهو يتبع معايير مثل GB/T 700-2006, ASTM, DIN, JIS, and AiSi.

تدعم هذه الخصائص اللحام، والانحناء، والختم، والطرق، والدرفلة على الساخن. وتساعد هذه التوافقية على إنشاء مكونات هيكلية موثوقة لأنظمة فولاذية أوسع.

مقاسات القنوات النموذجية واستخدامات التأطير الشائعة

تختلف مقاسات قنوات الفولاذ الهيكلي حسب المنطقة والمعيار. ويجب أن يتوافق المقطع المناسب دائمًا مع الحسابات الهيكلية وظروف الخدمة الفعلية.

تُعد مقاطع القنوات الصغيرة شائعة عندما تكون البحور قصيرة. وهي مناسبة لإطارات الوصول، وقضبان الدعم، وتفاصيل التقوية الموضعية.

غالبًا ما تظهر المقاسات المتوسطة في التأطير التجاري والصناعي. فهي توفر صلابة موثوقة دون حمل ميت مفرط.

قد تعمل مقاطع القنوات الكبيرة في تكوينات مزدوجة. ويمكن أن تُنشئ القنوات المتقابلة ظهرًا لظهر عناصر مركبة أقوى للأحمال العالية.

التكوينات الشائعة في الممارسة العملية

• قناة مفردة لتأطير الحواف والدعم.
• قنوات ظهرًا لظهر لمقاومة انحناء أعلى.
• قنوات وجهًا لوجه لمقاطع مركبة شبيهة بالصندوق.
• قناة مع مقويات صفائحية للتقوية الموضعية.

عوامل الاختيار العملية لمشاريع التأطير

يجب أن يبدأ اختيار قناة الفولاذ الهيكلي بمتطلبات التحميل. فالحمل الميت، والحمل الحي، والحمل الديناميكي، والتأثيرات الجانبية كلها مهمة.

ويُعد طول البحر مهمًا بالقدر نفسه. فعادةً ما تتطلب البحور الأطول عمقًا أكبر، أو أرواحًا أكثر سماكة، أو نوعًا مختلفًا من المقاطع.

يجب مراجعة تصميم الوصلات في وقت مبكر. فقد يؤثر الوصول إلى المسامير، وحجم اللحام، وموقع الثقوب، وتفاصيل النهايات على أفضل اختيار للقناة.

يجب عدم تجاهل ظروف التآكل. فالبيئات الداخلية الجافة تختلف كثيرًا عن البيئات البحرية، أو الكيميائية، أو الخارجية المكشوفة.

• تحقق من الامتثال لمتطلبات ASTM, EN, JIS, or GB.
• أكد تفاوتات المقطع والوزن الفعلي.
• راجع قابلية اللحام وسلوك القطع.
• طابق الطلاء أو المعالجة السطحية مع ظروف التعرض.
• قيّم طول النقل وحدود الرفع في الموقع.

قد تتسبب قناة الفولاذ الهيكلي التي تبدو مناسبة على الورق مع ذلك في تأخيرات في التركيب إذا كان الوصول إلى الثقب أو تفاوتات المحاذاة ضعيفة.

اعتبارات التركيب ومراقبة الجودة

تعتمد نتائج التأطير الجيدة على أكثر من مجرد مقاس المقطع. فجودة التصنيع ودقة التركيب تؤثران مباشرة على السلامة والعمر الخدمي.

يجب فحص القنوات من حيث الاستقامة، والالتواء، وحالة الحواف، والتفاوتات البعدية قبل التجميع. وهذا يقلل من مشكلات الملاءمة لاحقًا.

يجب أن تتوافق إجراءات اللحام مع درجة الفولاذ والسماكة. فقد يؤدي الإدخال الحراري الزائد إلى تشويه العناصر الرفيعة وتقليل جودة المحاذاة.

بالنسبة للتأطير المثبت بالمسامير، يجب أن يتبع تباعد الثقوب وبعد الحافة قواعد التصميم. فقد تؤدي التفاصيل السيئة إلى إضعاف العنصر أو تعقيد التركيب.

يجب تطبيق الطلاءات الواقية بعد التحضير المناسب للسطح. ويؤدي الجلفنة، أو أنظمة البرايمر، أو التشطيبات المطلية إلى إطالة متانة الخدمة.

الخطوات التالية لتحسين مواصفات القنوات

تُحسن قناة الفولاذ الهيكلي المحددة جيدًا موثوقية التأطير، وكفاءة المواد، وسرعة البناء. وتبدأ القرارات الأفضل بمتطلبات فنية واضحة.

حدد الأحمال، والبحور، وطرق الوصلات، والمعايير، وظروف التعرض في وقت مبكر. ثم قارن مقاسات القنوات المتاحة باحتياجات التصنيع والتركيب.

عندما تنطوي المشاريع على توريد دولي، اختر الموردين الذين يتمتعون بإنتاج مستقر، ومراقبة جودة، وامتثال للمعايير عبر فئات متعددة من الفولاذ.

تدعم Hongteng Fengda متطلبات الفولاذ الهيكلي العالمية من خلال فولاذ القنوات، وفولاذ الزوايا، والكمرات، والمقاطع المشكلة على البارد، والمكونات المخصصة لقطاعي البناء والصناعة.

ومن خلال الجمع بين الاختيار الدقيق للمقاطع وتوريد الفولاذ الموثوق، يمكن لمشاريع التأطير تقليل المخاطر، والتحكم في التكلفة، وتحقيق أداء هيكلي أكثر اتساقًا.
