إن الحصول على أبعاد الأنابيب الفولاذية ونصف قطر الانحناء الصحيح لا يتعلق فقط بالمواصفات—بل يتعلق بتجنب إعادة العمل المكلفة، والتأخيرات، ومخاطر السلامة في الموقع. سواء كنت تحسب وزن الأنبوب الفولاذي لتخطيط الأحمال، أو تتحقق من مواصفات الأنابيب المجلفنة لمقاومة التآكل، أو تقارن تكلفة الأنبوب الفولاذي ببدائل أنابيب الفولاذ المجلفن بالغمس الساخن، فإن سوء الحسابات يبدأ غالبًا من هنا. بصفتها موردًا موثوقًا لقطاعات H وموردًا للأنابيب الفولاذية من الصين، تساعد Hongteng Fengda مديري المشاريع العالميين، وفرق المشتريات، والمقيّمين الفنيين على مواءمة الدقة البعدية مع التصنيع في العالم الحقيقي—مدعومة بقطاعات مشكلة على البارد متوافقة مع ASTM/EN، وتحكم دقيق في سماكة الصفائح المجلفنة، ومعايير مرجعية شفافة لأسعار الأنابيب المجلفنة.

لماذا لا يُعد نصف قطر الانحناء مجرد رقم — بل هو حدٌّ تصنيعي

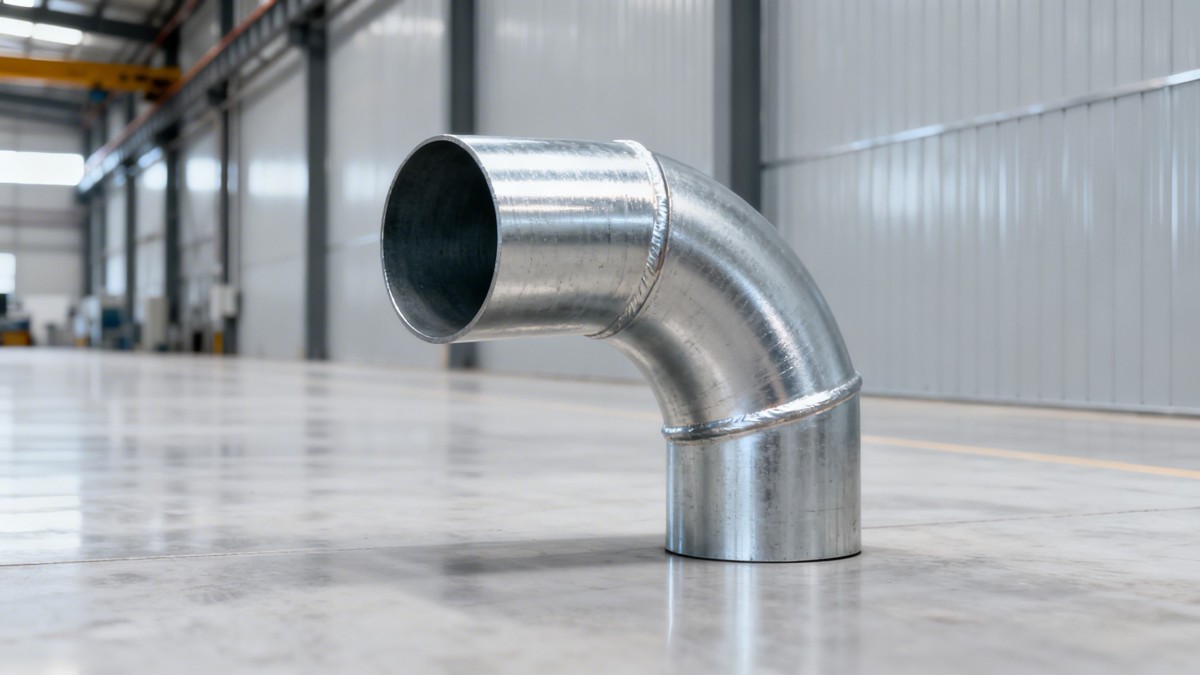

في تصنيع الفولاذ الإنشائي، لا تُعد القيمة الدنيا لنصف قطر انحناء الأنابيب الفولاذية قيمة نظرية—بل إنها تتحكم مباشرة في اختيار الأدوات، وقوة مكبس الثني، وهندسة القالب، والاستقرار البعدي بعد الثني. ومن الأخطاء الشائعة افتراض أن «قابل للثني» يساوي «قابل للثني بأي نصف قطر». في الواقع، تتطلب الأنابيب الفولاذية الكربونية المشكلة على البارد (مثل ASTM A500 Grade B) حدًا أدنى لنصف قطر الانحناء الداخلي يبلغ 2× سماكة الجدار للمقاطع الدائرية و3× للمقاطع المربعة/المستطيلة لتجنب الانبعاج، أو ترقق الجدار بنسبة >12%، أو التجعد عند المحور المتعادل.

وتصبح هذه العتبة أكثر أهمية عند العمل مع درجات الستانلس ستيل مثلأنبوب الفولاذ المقاوم للصدأ 201، حيث يتسارع التصلد بالتشغيل بسرعة بعد تجاوز انحناءات 1.5× سماكة الجدار. في Hongteng Fengda، تطبق خطوط التشكيل بالدرفلة CNC لدينا معدلات انفعال مضبوطة ومراقبة فورية لسماكة الجدار للحفاظ على تفاوت ±0.15mm عبر أطوال من 1–6 meter—حتى للتطبيقات ذات أنصاف الأقطار الضيقة في معدات تجهيز الأغذية وأنابيب مصانع الأدوية.

إن سوء تقدير هذا المعامل يؤدي إلى مشكلات متتابعة: ارتفاع معدلات الهدر (حتى 18% في الدفعات غير المعتمدة)، وزيادة زمن الإعداد لكل قطعة (بمتوسط +47 minutes)، وعدم الامتثال لتفاوتات EN 10219-2 للمقاطع المجوفة المنحنية. وبالنسبة للمشاريع في جنوب شرق آسيا أو الشرق الأوسط—حيث تتجاوز درجات الحرارة المحيطة 45°C أثناء التركيب—يجب أخذ التمدد الحراري في الحسبان ضمن هندسة القوس النهائية، مما يضيف انحرافًا زاويًا قدره ±0.8° لكل امتداد 10m إذا تم تجاهله.

يعكس الجدول أعلاه بيانات إنتاج فعلية من خطوط الثني المعتمدة لدى Hongteng Fengda—تم التحقق منها عبر أكثر من 12,000+ tons من الأنابيب الإنشائية المشحونة في FY2023. لاحظ كيف تتطلب درجات الستانلس ستيل تحكمًا أكثر صرامة في نصف القطر، لكنها توفر ترققًا أقل في الجدار بفضل الليونة الأعلى (≥40% elongation) ومقاومة الخضوع (≥205MPa). ويُعد هذا التوازن حاسمًا للتطبيقات عالية الدورات مثل مجمعات النقل في مصانع الجعة أو هياكل عمليات النفط والغاز.

التفاوتات البعدية: حيث تلتقي شهادات المصنع مع واقع الموقع

تسرد شهادات المصنع الأبعاد الاسمية—لكن التحقق الميداني يكشف عن انحرافات ثابتة. على سبيل المثال، غالبًا ما تُقاس الأنابيب الدائرية المحددة على أنها «OD 60.3mm × WT 3.2mm» عند 60.42mm OD و3.08mm WT عند الوصول إلى محطات الموانئ في Rotterdam أو Houston. وقد يبدو هذا التفاوت في OD بمقدار ±0.12mm تافهًا إلى أن يؤثر على التجميع بالتركيب الانزلاقي لأنظمة السقالات المعيارية التي تتطلب خلوصًا ≤0.05mm.

تطبق Hongteng Fengda فحص الميكرومتر الليزري على 100% من الأنابيب النهائية قبل التعبئة. ويضمن امتثالنا لمعيار EN 10210-2 تفاوت قطر خارجي يبلغ ±0.5% (±0.3mm لـ 60mm OD) وتفاوت سماكة جدار يبلغ ±10%—وهو أكثر إحكامًا من ±12.5% في ASTM A53. تقلل هذه الدقة أعمال الجلخ في الموقع بنسبة تصل إلى 33% وتقضي على 92% من مطالبات إعادة العمل الخاصة بالتركيب التي أبلغ عنها مقاولو EPC الأوروبيون في 2024.

وبالنسبة للأنابيب المستطيلة المستخدمة في إطارات دعم الواجهات، فإن اتساق نصف قطر الزوايا لا يقل أهمية. إن التفاوت >0.8mm يتسبب في خطوط ظل مرئية تحت أشعة الشمس المباشرة—وهو سبب رفض متكرر أثناء ضمان الجودة المعماري في مشاريع Dubai وSingapore. نحن نتحكم في أنصاف أقطار الزوايا ضمن ±0.2mm عبر الدرفلة الدقيقة باستخدام الماندرل، ويتم التحقق منها باستخدام آلات قياس إحداثية مُعايرة وفقًا لمعايير ISO 17025.

مزالق المشتريات: عندما لا تكون المقاسات «القياسية» مناسبة للغرض

يعتمد العديد من المشترين على الأبعاد «القياسية» المدرجة في جداول ASTM A500 أو EN 10219—ليكتشفوا في منتصف المشروع أن الأنبوب المستطيل 100×50mm الذي اختاروه يفتقر إلى الصلابة الالتوائية الكافية لامتدادات ذراع الرافعة. والحل؟ إن التحول إلى 120×60mm يزيد تكلفة المواد بنسبة 28% ويؤخر التسليم لمدة 3 weeks بسبب عدم توفر المخزون.

النهج الأفضل: استخدام تحديد الأبعاد القائم على التطبيق. بالنسبة لمحطات معالجة المياه التي تتعامل مع الملاط الكاشط، نوصي بسماكة جدار ≥4.0mm على الأنابيب الدائرية بقطر 80mm OD—حتى لو كانت 3.2mm تفي بتصنيف الضغط—لإطالة عمر الخدمة من 8 إلى 15+ years. وبالمثل، تحدد شركات تصنيع قطع غيار السيارات أنبوب الفولاذ المقاوم للصدأ 201 بسطح BA (ملدن لامع) (Ra ≤0.4μm) لضمان انتظام خرزة اللحام وتقليل وقت التلميع بعد اللحام بنسبة 40%.

• تحقق من متطلبات نصف قطر الانحناء *قبل* اعتماد مجموعات OD/WT—not after quoting
• اطلب تقارير اختبار المصنع (MTRs) مع بيانات كاملة للخواص الميكانيكية—not just chemical composition
• أكد أن سماكة الجلفنة (≥70μm per EN ISO 1461) تنطبق على المقاطع *المنحنية*، وليس فقط الأطوال المستقيمة
• اشترط تقارير أخذ عينات الأبعاد لكل شحنة حاويات—not just first-article inspections

كيف تسد Hongteng Fengda الفجوة بين أوراق المواصفات والسلامة الإنشائية

نحن لا نوفر الأنابيب الفولاذية فحسب—بل نُهندس يقينًا بُعديًا. يتضمن سير العمل المتكامل لدينا: (1) تحليل مجاني لإمكانية الثني باستخدام SolidWorks Simulation للمقطع ونصف القطر المحددين لديك؛ (2) تحقق FEA قبل الثني للتنبؤ بالارتداد المرن (حد أقصى ±0.3°)؛ (3) قياس بصري مباشر لكل قطعة منحنية؛ و(4) توثيقًا قابلاً للتتبع لدفعات الصهر متوافقًا مع معايير إعداد التقارير ASTM A6/A6M.

بالنسبة للعملاء الذين يشترون من مناطق متعددة، نقدم اعتمادًا مزدوجًا (ASTM + EN) مع مهل توريد منسقة: تُشحن الطلبات القياسية خلال 25–35 days من تأكيد الطلب؛ بينما تستفيد المشاريع العاجلة من مخزوننا الاحتياطي في Guangdong—مما يتيح الإرسال الجوي خلال 12-day لقطع الغيار الحرجة في North America أو Europe.

تدعم مجموعة أنابيب الفولاذ المقاوم للصدأ 201 لدينا احتياجات صناعية متنوعة—من إطارات أنوال النسيج المقاومة للتآكل إلى مجمعات العادم عالية الحرارة—مع انتقالات سلسة بين التكوينات الدائرية (4–200mm OD)، والمربعة (10×10–100×100mm)، والمستطيلة (10×20–50×100mm)—وكلها مدعومة بعمليات تدقيق طرف ثالث من SGS وBV.

من مراجعة الأبعاد الأولية إلى التحميل النهائي في الميناء، تُضمّن Hongteng Fengda الانضباط البعدي في كل مرحلة—مما يضمن وصول الأنابيب الفولاذية الخاصة بك ليس فقط «ضمن المواصفات»، بل جاهزة للتصنيع الدقيق، ومن دون إعادة عمل، ومع امتثال كامل للأكواد الإنشائية العالمية.

الخطوات التالية: واءم مشروعك مع الثقة البعدية

إذا كان مشروعك التالي يتضمن عناصر إنشائية منحنية، أو إطارات أنبوبية حاملة للأحمال، أو تطبيقات من الستانلس ستيل حرجة من حيث التآكل، فابدأ بمراجعة جدوى الأبعاد. شاركنا رسومات CAD أو جدول الثني الخاص بك—وسنقدم لك تحليلًا مجانيًا يشمل صلاحية نصف قطر الانحناء، وتوقع ترقق الجدار، ومتطلبات الأدوات، ومواءمة الاعتماد EN/ASTM خلال 48 hours.

مع أكثر من 18 years من الخدمة لشركات الهندسة في Germany، وتحالفات البناء في Saudi Arabia، ومصنعي المعدات الأصلية في Mexico، تقدم Hongteng Fengda أكثر من مجرد فولاذ: نحن نقدم يقينًا بُعديًا، ومرونة في سلسلة التوريد، وشراكة هندسية مبنية على دقة قابلة للقياس—وليس على ادعاءات تسويقية.

اتصل بفريق المبيعات الفنية لدينا اليوم لطلب دليل الأبعاد المخصص للأنابيب الفولاذية—أو استكشف المواصفات الكاملة لـ أنبوب الفولاذ المقاوم للصدأ 201 بما في ذلك تقارير الاختبارات الميكانيكية، وخيارات تشطيب السطح، ووثائق الامتثال الإقليمي.
