لماذا يمكن أن يتسبب تحمل ±0.3 مم للقطر الخارجي في انحراف زاوي قدره 2.1° في الإطارات ذات 8 وصلات

نادرًا ما يكون انحراف القطر الخارجي (OD) الطفيف - الذي يبلغ ±0.3 مم لكل وصلة - معزولًا. في الإطارات الفولاذية متعددة المحاور المستخدمة في خلايا التصنيع الآلي أو أنظمة الممرات المرتفعة، يتصاعد الخطأ الزاوي التراكمي هندسيًا. عند كل نقطة اتصال، حتى فجوة التركيب الاسمية (مثل 0.5 مم بين قطر الأنبوب الخارجي وفتحة الشفة المقابلة) تزيد من سوء المحاذاة عند تجميعها عبر ست وصلات أو أكثر. تُظهر القياسات الميدانية من 12 مشروعًا عالميًا للبنية التحتية متوسط انحراف زاوي على مستوى الإطار يتراوح بين 1.8° و2.3° عندما تتجاوز تحملات القطر الخارجي حدود ASTM A500 Grade C (±0.75% للأنابيب التي يبلغ قطرها الخارجي ≥100 مم).

يجبر هذا الانحراف عمال اللحام الميدانيين على تطبيق عزم تصحيح أثناء التجميع - مما يؤدي إلى إدخال تركيزات إجهاد متبقية في المناطق المتأثرة بالحرارة. بمرور الوقت، تقلل هذه الضغوط الموضعية من عمر التعب بنسبة تصل إلى 37%، وفقًا لنمذجة التعب SAE J1099. والأسوأ من ذلك، أن الوصلات غير المحاذية تزيد من توزيع حمل القص غير المتكافئ للبراغي بنسبة 22-29%، مما يسرع من ارتخاء المشابك في البيئات المعرضة للاهتزاز مثل ناقلات مناولة المواد أو مراسي التعديل الزلزالي.

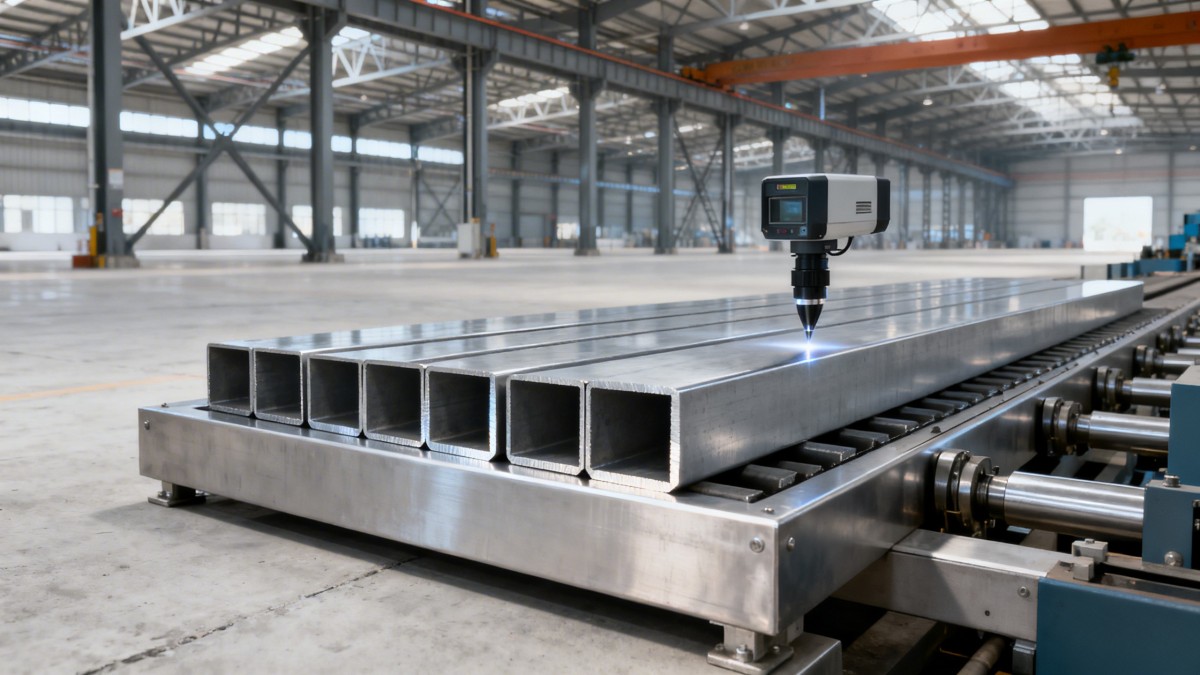

تتحكم Hongteng Fengda في اتساق القطر الخارجي/الداخلي من خلال السحب البارد ثنائي المراحل مع قياس ليزر متصل (±0.05 مم ملاحظات في الوقت الحقيقي). تخضع كل دفعة للتحقق البعدي بنسبة 100% وفقًا لـ EN 10219-2 وASTM A500 الجدول 2، بما في ذلك الاستدارة (≤0.8% من القطر الخارجي)، والاستقامة (≤1.5 مم/م)، وتغير سمك الجدار (±10% كحد أقصى).

يؤكد الجدول أن التحمل المطلق الأكثر تشددًا لـ Hongteng Fengda (±0.3 مم مقابل المواصفات القائمة على النسبة المئوية) يوفر انخفاضًا ملحوظًا في كل من الانحراف الزاوي والإجهاد الناتج عن اللحام - حتى مع وجود عدد أكبر من الوصلات. هذا أمر بالغ الأهمية بشكل خاص للعملاء الذين ينشرون خلايا لحام روبوتية حيث يكون التكرار أقل من ±0.5° إلزاميًا لاستقرار برمجة المسار.

كيف يعيق تباين القطر الداخلي تكامل المكونات الداخلية

بينما يحكم القطر الخارجي الملاءمة الخارجية، يحدد اتساق القطر الداخلي (ID) التوافق مع المكونات الداخلية - الأسطوانات الهيدروليكية، والمشغلات الخطية، أو أكمام إدارة الكابلات. يترجم تباين 0.4 مم في القطر الداخلي عبر أنبوب اسمي 120 مم إلى فقدان استدارة بنسبة ±0.33%. عند إقرانها مع اقترانات التحمل القياسية (مثل DIN 2391 K، ±0.05 مم فتحة)، فإن هذا يخلق التصاقًا متقطعًا أو لعبًا مفرطًا، مما يزيد من تآكل المشغل بنسبة 40% على مدى 5000 دورة تشغيلية (حسب بيانات اختبار ISO 10792-2).

للبناء المعياري، يعرض القطر الداخلي غير المتسق أيضًا تعويض التمدد الحراري للخطر. تتطلب أنابيب الصلب المثبتة في مناخات ذات تقلبات يومية تبلغ 60°C نموًا شعاعيًا يمكن التنبؤ به. تظهر الأنابيب ذات التوزيع غير المتكافئ لسمك الجدار تمددًا غير متماثل - مما يولد لحظات التواء تصل إلى 12 نيوتن·متر لكل متر في نقاط التثبيت المقيدة. لهذا السبب تطبق Hongteng Fengda رسم خرائط لسمك الجدار بالموجات فوق الصوتية على 100% من المقاطع الهيكلية المجوفة (HSS)، وترفض أي قسم حيث تتجاوز نسبة الحد الأدنى/الحد الأقصى لسمك الجدار 1.12:1.

ندعم التكامل بشكل أكبر من خلال تقديم خيارات أنابيب الصلب المجلفنة مسبقًا مع اتساق طبقة الزنك ≤±5 جم/م² عبر العرض الكامل. هذا يمنع معدلات التآكل التفاضلية عندما تتفاعل الأنابيب مع المشابك غير القابلة للصدأ أو الأقواس الألومنيوم - وهو أمر بالغ الأهمية لهياكل دعم الواجهات في التطبيقات الساحلية.

الامتثال البعدي عبر المعايير العالمية: ASTM مقابل EN مقابل GB

ليست كل تحملات "المعيار" متساوية. يسمح ASTM A500 بتحمل ±0.75% للقطر الخارجي للأنابيب المستطيلة كبيرة القطر، بينما يقيد EN 10219-2 ذلك إلى ±0.5% للأقسام المكافئة. يسمح GB/T 6728 بـ ±0.8%، لكنه يفرض استقامة أكثر تشددًا (≤1.0 مم/م مقابل 1.5 مم/م لـ EN). تصبح هذه التناقضات مكلفة أثناء المشتريات عبر الحدود: قد تفشل دفعة معتمدة بموجب GB في فحص الموقع القائم على EN بسبب انحراف زاوي إضافي قدره 0.2° لكل وصلة.

تحل Hongteng Fengda هذه المشكلة عن طريق اعتماد كل شحنة تصدير على *الامتثال المزدوج للمعايير* - على سبيل المثال، ASTM A500 + EN 10219-2 للمشاريع الهجينة لأمريكا الشمالية/الاتحاد الأوروبي. تتضمن تقارير ضبط الجودة الخاصة بنا التحقق من التحمل جنبًا إلى جنب، مع سجلات CMM (آلة القياس الإحداثي) القابلة للتتبع الموقعة والمؤرخة من قبل مدققي ISO 9001:2015.

بالنسبة للعملاء الذين يشترون لفائف الصلب المجلفن كمادة خام لإنتاج الأنابيب المشكلة بالبرد، يبدأ الاستقرار البعدي من المصدر. يوفر موردو لفائف الصلب المجلفن الخاص بنا لفائف بتحمل سمك ±0.02 مم (لأساس 0.8 مم) وتحمل عرض ±1.0 مم - مما يضمن تغذية لفائف متسقة في خطوط التشكيل بالدرفلة ويقلل من الخردة الناتجة عن أخطاء تتبع الويب.

يسلط الجدول الضوء على كيف أن نطاق الإنتاج الافتراضي لـ Hongteng Fengda (±0.3 مم للقطر الخارجي، ±10% للجدار، 1.0 مم/م استقامة) يلبي المتطلب الأكثر تشددًا عبر جميع المعايير الثلاثة - مما يلغي مخاطر إعادة العمل ويمكن من اعتماد مصدر واحد للمشاريع متعددة الجنسيات.

قائمة التحقق للمشتريات: 5 خطوات غير قابلة للتفاوض للتحقق البعدي

قبل الموافقة على أي طلب لأنابيب الصلب، تحقق من نقاط التحقق البعدية الخمس هذه:

• تقرير CMM على مستوى الدفعة: ليس مجرد اختبار عينة - تحقق كامل للدفعة مع سجلات قياس مرقمة متسلسلة.
• تركيز القطر الداخلي/الخارجي: يتم قياسه في ≥3 مواقع محورية لكل أنبوب (ليس فقط في النهاية).
• الاستدارة عند منتصف الطول: أمر بالغ الأهمية لتجميعات الضغط - يتطلب فحصًا دوارًا بمحمل هوائي.
• اتساق طبقة الزنك: للأنابيب المجلفنة، ±5 جم/م² عبر العرض (تم التحقق منه عبر مطيافية XRF).
• بيانات محاكاة النمو الحراري: يتم توفيرها للمشاريع في مناخات ذات تقلبات درجة حرارة >40°C.

تتضمن Hongteng Fengda جميع عمليات التحقق الخمس في حزمة التسليم القياسية الخاصة بنا - مع إمكانية الوصول الرقمي إلى ملفات CMM الخام عبر بوابة العميل الآمنة. يبقى وقت التسليم مستقرًا عند 25-30 يومًا للمقاسات القياسية، ويمتد إلى 35-45 يومًا فقط لمجموعات القطر الخارجي/الداخلي المخصصة التي تتطلب أدوات جديدة.

الخلاصة: الدقة هي نظام، وليس مواصفة

دقة أبعاد أنابيب الصلب لا تتعلق بتحقيق رقم واحد - بل تتعلق بالتحكم في التباين عبر سلسلة القيمة بأكملها: اتساق لفائف الخام، وأدوات السحب الدقيقة، القياس في الوقت الحقيقي، وإعداد التقارير المعتمدة. لا تبقى حالات عدم التطابق الطفيفة في القطر الخارجي/الداخلي طفيفة؛ بل تتصاعد إلى انحراف المحاذاة، وتركيز الإجهاد، والتآكل المتسارع، وتقليل هوامش السلامة. تدمج Hongteng Fengda الانضباط البعدي في كل مرحلة - من موردي لفائف الصلب المجلفن الذين يقدمون تحكمًا بسمك ±0.02 مم، إلى قطع الأنابيب بواسطة CNC بتحمل طول ±0.2 مم.

سواء كنت شركة هندسية تحقق من هندسة الإطار، أو مدير مشتريات يوازن بين التكلفة والمخاطر، أو مسؤول سلامة يدقق في سلامة الهيكل، فإن اتساق الأبعاد هو خط دفاعك الأول. مع قدرة الإنتاج عبر 12 مصنع درفلة، وشهادات ISO 9001/14001/45001، والشحن المباشر من موانئ تيانجين وتشينغداو، نحن لا نقدم فقط الصلب - بل أداءً يمكن التنبؤ به، وقابل للتدقيق، وجاهز للمشروع.

اتصل بـ Hongteng Fengda اليوم لطلب عينات التحقق البعدي، أو مراجعة تقارير الامتثال المزدوج للمعايير، أو مناقشة دعم تصميم الأنابيب OEM لنظامك الهيكلي متعدد الوصلات التالي.
