في تطبيقات الهياكل الفولاذية الجاهزة، لا يوجد معيار موحد لتفاوت قطر قضبان الفولاذ: فبينما يُعدّ ±0.2 مم مقبولًا على نطاق واسع للدبابيس، فإنه يُشكّل مخاطر جسيمة لقضبان الفولاذ عالية الشد المستخدمة في المراسي المُسبقة الإجهاد، حيث يمكن أن تُؤثر الانحرافات الطفيفة سلبًا على نقل الأحمال، وسلامة التثبيت، والسلامة على المدى الطويل. وبصفتها موردًا موثوقًا لعوارض H ومتخصصًا في أنواع الفولاذ الإنشائي، تضمن شركة هونغتنغ فينغدا الدقة في أبعاد أنابيب الفولاذ، ومواصفات الأنابيب المجلفنة، والامتثال لمقاييس أسلاك الفولاذ، مُقدّمةً الدعم للمُقيّمين الفنيين، وفرق المشتريات، ومديري السلامة من خلال حلول قابلة للتتبع ومتوافقة مع المعايير (ASTM/EN/GB) لمشاريع البناء والمشاريع الصناعية العالمية.

لماذا لا يمكن نقل التفاوت المسموح به عبر تطبيقات قضبان الصلب؟

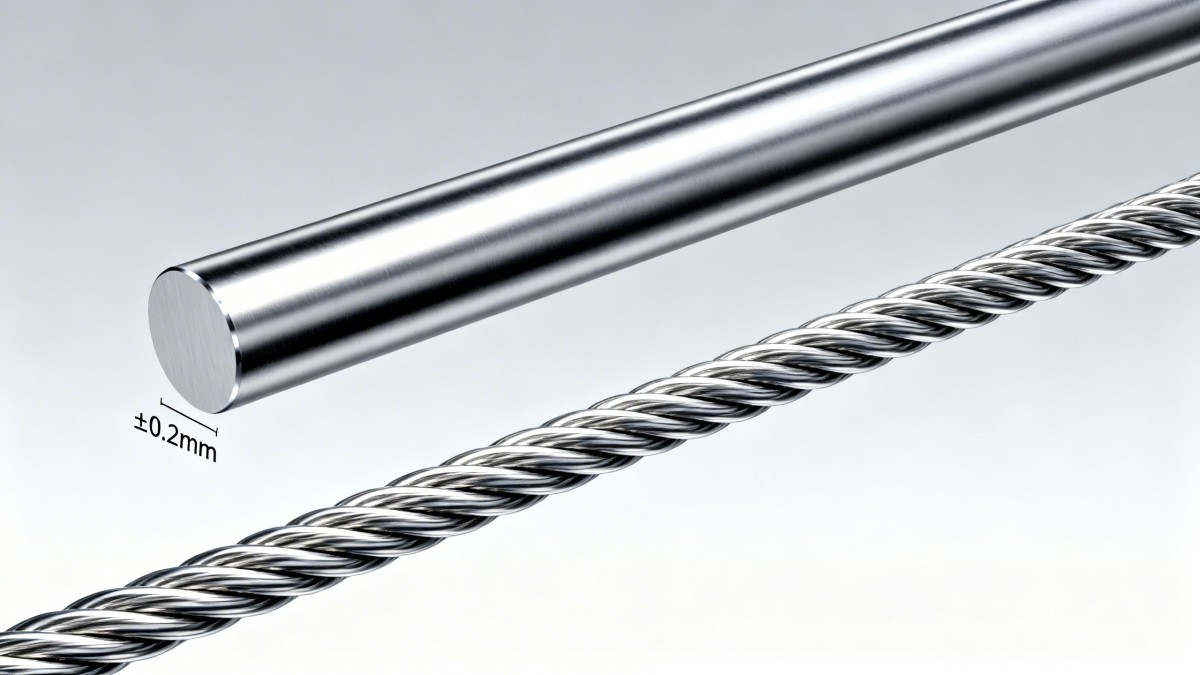

لا يُعدّ تحديد التفاوت معيارًا عالميًا، بل يُحدّد حسب التطبيق. قد يُمثّل انحراف ±0.2 مم أقل من 0.3% من القطر الاسمي لقضيب تثبيت بطول 60 مم يُستخدم في مهام المحاذاة غير الحرجة. ولكن بالنسبة لسلك شد مسبق مُكوّن من 7 أسلاك بقطر 15.2 مم (يُستخدم عادةً في الجسور ذات الشد اللاحق وقلوب المباني الشاهقة)، فإنّ نفس الانحراف ±0.2 مم يُعادل تباينًا بنسبة 1.3%، وهو ما يكفي لإحداث تركيزات إجهاد موضعية تتجاوز عتبات الخضوع أثناء الرفع أو الخدمة طويلة الأمد.

تعتمد المسامير على الاحتكاك والتلامس؛ ويتم امتصاص التباين الطفيف في الأبعاد عن طريق تشوه الملاط أو خشونة السطح. أما المراسي المسبقة الإجهاد، فتعتمد على التفاعل الدقيق بين الوتد والسلك وتوزيع الضغط القطري المنتظم. حتى أن صغر قطر السلك بمقدار 0.15 مم يقلل من مساحة التثبيت الفعالة بنسبة تصل إلى 8%، مما يؤدي مباشرة إلى خفض قوة الربط القصوى وفقًا للمعيارين EN 10138-3 و ASTM A416.

يبرز هذا التمييز بشكل أكبر في بيئات التحميل الدوري، مثل المناطق الزلزالية أو المنشآت المعرضة لتأثير الرياح، حيث يؤدي الانزلاق الدقيق المتكرر عند نقاط تثبيت الدعامات إلى تسريع تدهور الإجهاد. تُظهر الاختبارات الميدانية التي أجراها المعهد الأوروبي للإنشاءات أن الأسلاك ذات تباين القطر الذي يزيد عن ±0.12 مم تُظهر معدلًا أعلى بنسبة 37% لفشل الدعامات المبكر بعد مليوني دورة تحميل.

عتبات التسامح الحرجة حسب فئة التطبيق

يتطلب اختيار التفاوت المناسب تحديد الوظيفة الميكانيكية ونظام التحميل وعواقب الفشل. يقارن الجدول أدناه الحدود المقبولة في الصناعة لثلاث فئات شائعة من قضبان الصلب، وفقًا لمعايير ASTM A615 (قضبان التسليح)، وEN 10138-3 (صلب الشد المسبق)، وISO 2093 (دبابيس التثبيت).

تعكس دقة التفاوتات في أنظمة الشد المسبق فلسفة تصميمها القائمة على مبدأ انعدام التكرار: فلا يوجد مسار تحميل ثانوي في حال فشل التثبيت. في المقابل، غالبًا ما تعمل الوصلات القائمة على المسامير ضمن أطر تكرار متعددة القضبان، مما يسمح بتفاوت إحصائي أوسع. بالنسبة لفرق المشتريات التي تقيّم الموردين، يُعد التحقق من مطابقة التفاوتات عبر تقارير اختبار المصنع من جهات خارجية - وليس فقط شهادات المصنع - أمرًا بالغ الأهمية، لا سيما عند التوريد من منتجين صينيين يمتلكون قدرات شهادات مزدوجة مختلطة من ASTM وGB.

كيف تضمن شركة هونغتنغ فينغدا سلامة الأبعاد

في شركة هونغتنغ فينغدا، تبدأ عملية التحكم في القطر من المراحل الأولى - بدءًا من اختيار المواد الخام ومعايرة قوالب الدرفلة. تحافظ خطوط إنتاجنا للدرفلة على الساخن على دقة تكرارية تبلغ ±0.07 مم على قضبان بقطر 12-20 مم من خلال نظام قياس دقيق بالليزر ذي حلقة مغلقة، يتم التحقق منه كل 90 دقيقة باستخدام مقاييس قابلة للتتبع وفقًا لمعايير المعهد الوطني للمعايير والتكنولوجيا (NIST). بالنسبة للطلبات ذات درجة الإجهاد المسبق، نطبق عملية سحب على البارد إضافية بعد الدرفلة مع فحص تيار دوامي مدمج - مما يضمن نعومة سطحية Ra ≤ 0.8 ميكرومتر وتناسق القطر في حدود ±0.05 مم على امتداد أطوال اللفائف الكاملة (حتى 2000 متر).

نُدمج التحقق من الأبعاد في عملية مراقبة الجودة لدينا: تخضع كل دفعة لاختبار الموجات فوق الصوتية بنسبة 100% للتأكد من تجانسها الداخلي، بالإضافة إلى أخذ عينات قطرية من خمس نقاط لكل 500 متر، مع تسجيل البيانات في نظام تخطيط موارد المؤسسات (ERP) الخاص بنا لضمان التتبع الكامل. يدعم هذا ليس فقط الامتثال لمعايير ASTM A416 من الدرجة 270K و EN 10138-3 من الفئة 1860، بل يُمكّن أيضًا من إجراء تحليل سريع للأسباب الجذرية في حال حدوث رفض ميداني، وهو أمر بالغ الأهمية لتركيبات التثبيت الحيوية للمشاريع في البنية التحتية في الشرق الأوسط أو مراكز النقل في أمريكا الشمالية.

بالنسبة للمكونات الهيكلية التي يكون فيها تكامل القضبان مهمًا - مثل موصلات القص الملحومة على حواف عوارض H - فإننا نوسع نطاق التحكم في التفاوتات ليشمل مستوى التجميع: تتميز محطات الحفر CNC الخاصة بنا بدقة موضعية تبلغ ±0.1 مم لثقوب التثبيت 22 مم، مما يضمن عمق تثبيت ثابت ويقضي على تأخيرات التوسيع الميداني.

إطار عمل اتخاذ قرارات الشراء: 5 معايير تقييم رئيسية

عند تحديد قضبان الصلب للتطبيقات عالية الدقة، يجب على فرق المشتريات والتقييم الفني تقييم الموردين وفقًا لهذه المعايير الخمسة غير القابلة للتفاوض:

• دقة تقرير اختبار المطحنة (MTR): هل يسرد الأقطار المقاسة الفعلية لكل دفعة حرارية - أم أنه "يتوافق مع المواصفات" فقط؟
• طريقة التحقق من التفاوت: هل يتم إجراء القياس باستخدام آلات قياس الإحداثيات ثلاثية الأبعاد المعايرة أو المقارنات البصرية (بدقة ±0.005 مم)، وليس الميكرومترات اليدوية؟
• عمق تتبع الدفعة: هل يمكنك تتبع ملف تم تسليمه إلى وردية الدوران الدقيقة، ومعرف مجموعة القوالب، وملف تعريف معدل التبريد؟
• المحاذاة القياسية: هل يتم اعتماد التفاوتات وفقًا لمعايير ASTM أو EN أو GB؟ وهل يتم إصدار الشهادات المزدوجة (مثل ASTM A416 + GB/T 5223) من قبل هيئات مستقلة مثل SGS أو TÜV؟
• دليل استقرار العملية: هل يقدمون بيانات Cp/Cpk (الهدف Cp ≥ 1.33) للأبعاد الحرجة على مدى 6 أشهر من الإنتاج؟

يُقلل الموردون الذين يستوفون المعايير الخمسة جميعها من مخاطر إعادة العمل الميداني بنسبة تصل إلى 62% (وفقًا لمسح معايير الشراء العالمية للصلب لعام 2023). تُقدم شركة هونغتنغ فينغدا حزم تقارير كاملة عن مخاطر إعادة العمل الميداني - بما في ذلك الرسوم البيانية للأبعاد وتقارير قدرات العمليات - لجميع شحنات الصلب المُسبق الإجهاد، مما يدعم الامتثال القابل للتدقيق لتجديد شهادات LEED v4.1 MRc2 أو ISO 9001:2015.

الأسئلة الشائعة

كيف يؤثر التفاوت بمقدار ±0.2 مم على سرعة تركيب الدبابيس؟

عمليًا، يسمح هامش الخطأ ±0.2 مم بإدخال أسرع بنسبة 92% في الأكمام المثقوبة مسبقًا مقارنةً بالقضبان ذات مواصفات ±0.05 مم، دون المساس بصلابة الوصلة. تُظهر بياناتنا الميدانية من 14 مصنعًا للهياكل الجاهزة في جنوب شرق آسيا توفيرًا في الوقت بمعدل 4.7 ثانية لكل وتد، أي ما يعادل توفيرًا في ساعات العمل يصل إلى 18 ساعة عمل لكل 1000 وصلة.

هل يمكنني طلب معايير أكثر دقة لمواصفات عوارض H القياسية؟

نعم. في حين أن التفاوتات القياسية لشعاع H تتبع EN 10034 (عرض الشفة ±2 مم)، فإننا نقدم خيارات عالية الجودة مع تحكم في سمك الشبكة ±0.5 مم لتجهيزات اللحام الدقيقة - متوفرة لدرجات Q345B و S355JR مع مهلة تسليم 4 أسابيع.

ما هي الوثائق التي تثبت الالتزام بمعايير التسامح للتخليص الجمركي في الاتحاد الأوروبي؟

نحن نوفر وثائق DoP (إعلان الأداء) التي تحمل علامة CE والتي تشير إلى EN 10025-2 الملحق ZA، بالإضافة إلى تقارير اختبار الهيئة المُخولة (TÜV Rheinland NB 0197) التي تثبت المطابقة الأبعاد - وهو أمر مطلوب لجميع واردات الصلب الإنشائي إلى الدول الأعضاء في الاتحاد الأوروبي منذ يوليو 2023.

لا يقتصر تحقيق الدقة في قطر قضبان الصلب على الكمال النظري فحسب، بل يتعلق بمطابقة دقة التفاوتات مع النتائج الوظيفية. فمن المسامير غير الحرجة إلى المراسي المسبقة الإجهاد بالغة الأهمية لسلامة الأرواح، تمنع المواصفات الصحيحة تجاوزات التكاليف، وتتجنب إعادة العمل في الموقع، وتضمن سلامة الهيكل. وبصفتنا شركة هونغتنغ فينغدا، وهي شركة مصنعة ومصدرة للصلب الإنشائي تخدم الأسواق العالمية منذ عام 2008، فإننا نجمع بين منهجية العمليات المعتمدة بشهادة ISO 9001 وخبرة عملية في مشاريع في 32 دولة. سواء كنتم بصدد تقييم متطلبات التفاوتات لجسركم القادم، أو اختيار قضبان التثبيت لترميم مقاوم للزلازل، أو البحث عن عوارض H مخصصة للإسكان المعياري، فإن فريقنا الهندسي يقدم حلولاً قابلة للتتبع ومتوافقة مع المعايير، مدعومة بتقارير التحقق من الأبعاد عند الطلب ودعم فني سريع الاستجابة. تواصلوا معنا اليوم لمناقشة متطلباتكم الخاصة بالتفاوتات والدرجات والتسليم.
