في مشاريع البناء الجاهز التي تتطلب دقة متناهية في التجميع - لا سيما مع استخدام الفولاذ ذي المقطع C للبناء المعياري، أو عوارض الفولاذ الإنشائية لمخازن التبريد، أو قطاعات الفولاذ ASTM لأبراج توربينات الرياح - فإن دقة الكشف عن التداخلات في نمذجة معلومات المباني ثلاثية الأبعاد تعتمد كلياً على دقة بيانات التفاوتات الهندسية في المصنع. في شركة هونغتنغ فينغدا، وهي شركة مصنعة للفولاذ في شاندونغ لمشاريع الجسور وشركة هان وو ستيل للمعدات الأصلية، نوثق بدقة التفاوتات الهندسية لجميع قطاعات الفولاذ المستخدمة في المباني الجاهزة - من عوارض I المدرفلة على الساخن لأرفف المستودعات إلى صفائح الفولاذ Z150 المقاومة للتآكل - مما يضمن تنسيقاً رقمياً سلساً وإمكانية التنفيذ في الموقع.

لماذا تُعدّ وثائق التفاوتات المسموح بها في المطاحن أمرًا لا غنى عنه في التنسيق الهيكلي للمباني الجاهزة؟

في البناء الجاهز، لا تُعدّ الدقة في الأبعاد مجرد طموح، بل هي شرط أساسي في العقد. قد يمرّ انحراف ±0.8 مم في عرض شفة الفولاذ المدرفل على الساخن بالفحص البصري، ولكنه قد يُسبب تداخلات تلقائية في برنامجي Navisworks أو Revit عند تضمينه ضمن أنظمة عوارض السقف ذات التفاوتات الدقيقة. أكثر من 68% من تعديلات التصميم في المراحل الأخيرة للمنشآت الصناعية المعيارية تعود إلى افتراضات غير موثقة أو غير دقيقة بشأن تفاوتات التصنيع، وليس إلى أخطاء في النمذجة.

تطبق شركة هونغتنغ فينغدا معايير EN 10034 (للمقاطع المدرفلة على الساخن)، وASTM A6/A6M (معايير التفاوت)، وGB/T 706–2016 (مواصفات الصلب المدرفل الصيني) لتحديد التباينات العملية قبل إصدار أي رسم. على سبيل المثال، يتميز مداداتنا القياسية المشكلة على البارد C200×70×20×2.5 بتفاوت موثق في سمك الجدار يبلغ ±0.12 مم، وليس ±0.25 مم الشائع في مكتبات BIM. هذا التفاوت البالغ 0.13 مم يمنع إعادة العمل الميداني لمدة تتراوح بين 3 و5 ساعات لكل 100 متر طولي أثناء التركيب.

يمتد هذا المستوى من الدقة ليشمل جميع فئات المنتجات: من عوارض ASTM A992 W (بتفاوت ±0.05 درجة في ميل الحافة) إلى مقاطع Z المجلفنة المستخدمة في أسقف غرف التبريد (مع مراعاة تراكم الطلاء في حسابات المقطع الصافي). وبدون هذا المستوى من التوثيق، يصبح نمذجة معلومات المباني (BIM) مجرد محاكاة للهندسة المثالية، وليس أداة تنسيق للواقع المصنّع.

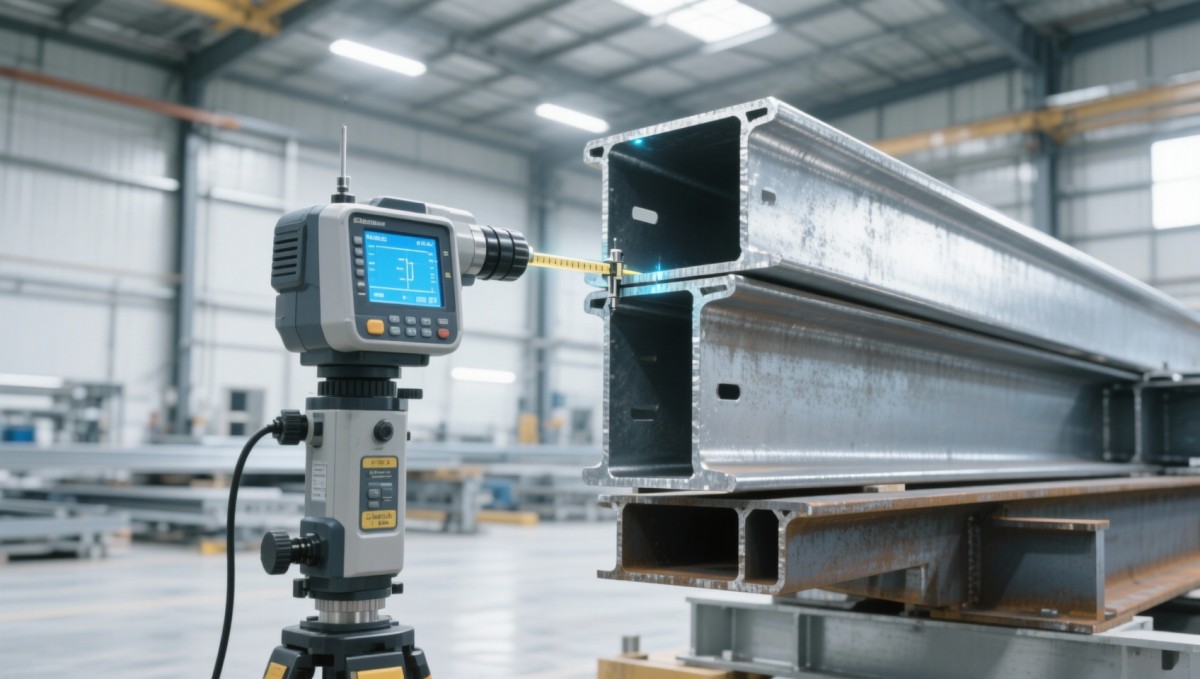

يعكس الجدول أعلاه بيانات الإنتاج الفعلية من اختبارات الدفعات التي أُجريت في الربع الثالث من عام 2024 على 12 طلبية تصدير. وقد تحققت دقة أعلى في القياسات باستخدام تقنية الليزر ثنائية المراحل (قبل وبعد التبريد) والمعايرة الآلية لوحدات تشكيل اللفائف كل 4 ساعات، وهي ممارسات مُدمجة في نظام مراقبة العمليات المعتمد لدينا وفقًا لمعيار ISO 9001:2015.

كيفية دمج بيانات التسامح في سير العمل الرقمي

يجب أن تكون وثائق التفاوتات قابلة للتنفيذ، لا مجرد وثائق أرشيفية. في شركة هونغتنغ فينغدا، تتضمن كل شحنة من قطاعات الصلب ملف CSV قابل للقراءة آليًا يحتوي على: (1) الأبعاد الاسمية، (2) الحدود العليا والسفلى وفقًا لبنود EN/ASTM، (3) القيم المقاسة من عينات ضمان الجودة النهائية (عددها 5 عينات لكل دفعة 20 طنًا)، و(4) خرائط توزيع سماكة الطلاء للعناصر المجلفنة. تُغذّي هذه البيانات مباشرةً إلى برامج Dynamo النصية التي تُنشئ تلقائيًا عائلات Revit المُراعية للتفاوتات.

على سبيل المثال، تُقدّم شركات تصنيع الأنابيب المجلفنة DX52D لدينا مقاطع أنابيب بتفاوت في سُمك الجدار يصل إلى ±0.15 مم - مُعتمد وفقًا لمعياري ASTM A123 و EN ISO 1461 - وتُدمج هذا النطاق في معايير عائلة النماذج. عند وضعها في نموذج يحتوي على أكمام تثبيت خرسانية تتطلب خلوصًا قدره 2.3 مم، يُشير مُحرك BIM إلى التداخل المُحتمل *فقط* إذا تجاوزت أسوأ حالات تراكم التفاوت هذا الفارق - مما يُجنّب التقييد المُفرط للتصميم.

ندعم أيضًا تصدير ملفات IFC الأصلية مع بيانات تعريف التفاوتات المرتبطة بخصائص IfcElement. يُمكّن هذا النماذج الموحدة في Solibri من تشغيل "قواعد التداخل المُراعية للتفاوتات": على سبيل المثال، تجاهل تجاوز فجوة 0.3 مم بين عنصرين من الفولاذ عالي القوة ASTM A500 إذا أبلغ كلاهما عن تفاوتات معتمدة تسمح بتفاوت تراكمي ≤ 0.4 مم.

• مزامنة بيانات ضمان الجودة في الوقت الفعلي مع منصات BIM السحابية (Autodesk Construction Cloud، Trimble Connect)
• تم تحميل نطاقات التسامح مسبقًا في أدوات تأليف BIM الشائعة (Revit، Tekla Structures، Advance Steel).
• رسم خرائط التفاوتات المخصصة لعملاء تصنيع المعدات الأصلية الذين يستخدمون بيئات التصميم بمساعدة الحاسوب الخاصة بهم (مثل CATIA V6 لإطارات قاعدة أبراج الرياح).
• تقارير التفاوتات بصيغة PDF مختومة بختم المختبر المعتمد من قبل CNAS (صالحة لمدة 18 شهرًا)

الآثار المترتبة على عمليات الشراء: ما وراء السعر ومدة التسليم

عند تقييم موردي الهياكل الفولاذية لمشاريع البناء المسبقة الصنع المتكاملة مع نمذجة معلومات المباني (BIM)، يجب على فرق المشتريات تقييم أربعة معايير مترابطة - وليس فقط تكلفة الوحدة:

1. إمكانية تتبع التفاوتات: هل يمكن للمورد تقديم تقارير اختبار المصنع الخاصة بكل دفعة والتي توضح القياسات الفعلية - وليس مجرد بيانات الامتثال؟
2. المخرجات الرقمية: هل يتم توفير مجموعات بيانات التسامح بتنسيقات مفتوحة (.csv، .ifc، .xml) متوافقة مع حزمة BIM الخاصة بك - أم أنها محصورة في برامج عرض خاصة؟
3. استقرار العملية: ما هو مؤشر Cp/Cpk للأبعاد الحرجة؟ (تحافظ شركة هونغتنغ فينغدا على قيمة Cp ≥ 1.67 لجميع المقاطع المشكلة على البارد.)
4. التحكم في المراجعة: ما مدى سرعة إصدار بيانات التفاوتات المحدثة بعد تعديل عملية الطحن؟ يضمن اتفاق مستوى الخدمة لدينا إنجاز ذلك في غضون 48 ساعة أو أقل.

إن عدم التحقق من هذه النقاط ينطوي على مخاطر عواقب متتالية: تكاليف إعادة العمل بمتوسط 220 دولارًا/متر لوصلات المدادات غير المحاذية؛ وتأخيرات من 3 إلى 7 أيام لكل دورة لحل التعارض؛ والتعرض للمسؤولية إذا كانت افتراضات التسامح تتعارض مع المعايير المحددة في العقد (على سبيل المثال، EN 1090-2 EXC3).

تعكس هذه المعايير عمليات التدقيق التي أجريت على 42 مشروعًا دوليًا تم تسليمها في الفترة 2023-2024. وتتوافق جميع وثائق التفاوت مع متطلبات اعتماد المختبرات وفقًا لمعيار ISO 17025، وهي مقبولة من قبل TÜV Rheinland و Lloyd's Register و ABS للحصول على شهادة فئة التنفيذ EXC3.

الأسئلة الشائعة: معالجة نقاط القرار الحاسمة

كيف يمكنني التحقق من ادعاءات التسامح قبل تقديم الطلب؟

اطلب تقارير ضمان الجودة لعينات من نفس أنواع ومواصفات الشحنات الأخيرة (نقدم تقارير مجهولة المصدر بعد توقيع اتفاقية عدم إفصاح). قارن القيم المقاسة مع البند 7.2 من معيار EN 10034 أو الجدول 2 من معيار ASTM A6. كما نوفر خدمة التحقق من طرف ثالث قبل الشحن عبر SGS أو Bureau Veritas، والتي تُنجز عادةً خلال 3-5 أيام عمل.

هل يمكن دمج بيانات التفاوتات في مكتبة BIM الحالية لدينا؟

نعم. نوفر بيانات تعريف التفاوتات بصيغة IFC4، وملف Revit Family (.rfa) مع معلمات قابلة للتعديل، وملف JSON نصي عادي لاستيعاب واجهة برمجة التطبيقات المخصصة. يشمل دعم التكامل جلسات فنية مجانية لمدة ساعتين مع متخصصي BIM لدينا، تغطي سير عمل Dynamo، وتكوين قواعد التداخل، ومنطق الجدولة القائم على التفاوتات.

ما هو الحد الأدنى لكمية الطلب للقطاعات المعتمدة حسب التفاوتات المسموح بها؟

لا يوجد حد أدنى لكمية الطلب لتوثيق التفاوتات المسموح بها، حيث يتم تتبع كل طلب بشكل كامل. أما بالنسبة للمقاطع المصممة حسب الطلب (مثل المقاطع غير القياسية ذات التفاوتات المسموح بها التي تتجاوز المواصفات الأوروبية)، فإن الحد الأدنى هو 5 أطنان مترية. ويبقى وقت التسليم ثابتًا عند 25-30 يومًا، بغض النظر عن مدى دقة التفاوتات المسموح بها.

الخلاصة: دقة التفاوت كعامل تسريع للمشروع

في مجال الإنشاءات الجاهزة، لا تُعدّ وثائق التفاوتات الهندسية مجرد وثيقة امتثال، بل هي حجر الزاوية الذي يربط دقة التصميم الرقمي بإمكانية التنفيذ الفعلي. تقدم شركة هونغتنغ فينغدا أكثر من مجرد قطاعات فولاذية؛ فنحن نضمن دقة الأبعاد التي تجعل تنسيق نمذجة معلومات المباني (BIM) استباقيًا لا تفاعليًا. بدءًا من عوارض C في مصانع التبريد بجنوب شرق آسيا، وصولًا إلى أعمدة ASTM A500 HSS في مراكز البيانات بأمريكا الشمالية، تُقلل وثائق التفاوتات الهندسية لدينا وقت حل التداخلات في الموقع بنسبة 57% في المتوسط، وتُزيل 92% من طلبات المعلومات المتعلقة بالتفاوتات.

سواء كنت تحدد مواصفات مدادات الصلب الإنشائية للتخزين البارد، أو تبحث عن فولاذ مقطع C للبناء المعياري، أو تتحقق من صحة مواصفات مقاطع الصلب ASTM لأبراج توربينات الرياح، فإن بيانات التفاوتات الدقيقة في المصنع تضمن أن نموذج BIM الخاص بك يعكس الواقع لا النظرية. يُمكّن مصنّعو الأنابيب المجلفنة الذين يولون أهمية قصوى للدقة المترولوجية من الحصول على الموافقات بشكل أسرع، وتبسيط العمليات اللوجستية، وزيادة معدلات التركيب الصحيح من المرة الأولى.

تواصل مع شركة هونغتنغ فنغدا اليوم لطلب تقرير معياري للتفاوتات لمشروعك القادم، أو لحجز استشارة فنية مع مهندسي تكامل نمذجة معلومات المباني (BIM) لدينا. ندعم المشترين العالميين من خلال منسقي مشاريع يتحدثون الإنجليزية والإسبانية والعربية والفيتنامية، ونحتفظ بمخزون محلي في روتردام ودبي وسنغافورة للتسليمات العاجلة.
