الملفات الفولاذية للمباني الجاهزة حاسمة لسلامة الهيكل وكفاءة الطاقة - خاصة عندما يؤدي دمج ألواح الجدران إلى إنشاء جسور حرارية غير مقصودة. كشركة رائدة في تصنيع الفولاذ لمشاريع الجسور في شاندونغ وكمصنع OEM لشركة Hanwu Steel، تقدم Hongteng Fengda مقاطع فولاذية C مصممة بدقة للبناء المعياري، ومقاطع فولاذية ASTM لأبراج توربينات الرياح، وحلول صفائح فولاذية Z150 المقاومة للتآكل - جميعها خضعت لاختبارات صارمة وفقًا لمعايير EN وASTM وGB. تستعرض هذه المقالة كيف يؤثر تصميم الواجهة بين الهيكل الفولاذي والألواح المعزولة على حسابات الجسور الحرارية، مما يدعم المقيّمين الفنيين ومديري المشاريع وفرق المشتريات في تحسين الأداء والامتثال وتكلفة دورة الحياة.
لماذا تعد الجسور الحرارية مهمة في الهياكل الفولاذية الجاهزة
تحدث الجسور الحرارية عندما تنشئ المواد الموصلة - مثل الفولاذ الهيكلي - مسارات منخفضة المقاومة لتدفق الحرارة عبر أغلفة المباني المعزولة. في المباني الجاهزة التي تستخدم هياكل الفولاذ المشكل على البارد (CFS)، يمكن أن ينشأ ما يصل إلى 30% من إجمالي فقدان الحرارة من الجسور الناتجة عن الهيكل إذا لم يتم تصميم الواجهات مع ألواح الجدران المعزولة بشكل متعمد.
على عكس أنظمة البناء بالطوب أو الخشب، تتطلب الموصلية الحرارية العالية للفولاذ (≈50 W/m·K) نمذجة دقيقة عند الوصلات: اتصالات العمود بالسكك الحديدية، واختراق مسامير الألواح، وملحقات التغليف المعدني المستمر. يمكن أن يقلل عمود فولاذي واحد غير منقطع يمتد من الداخل إلى الخارج من قيمة U الفعالة للجدار بنسبة 25-40%، مما يقوض مباشرة الامتثال لمعايير الطاقة ASHRAE 90.1 أو EN ISO 13788 أو GB 50189-2015 الصينية.
بالنسبة لفرق المشتريات العالمية التي تقيم الموردين، فهذه ليست مجرد مشكلة فيزيائية - بل هي محرك لتكلفة دورة الحياة. كل زيادة بمقدار 0.1 W/m²·K في قيمة U تزيد من استهلاك الطاقة السنوي لأنظمة التدفئة والتهوية وتكييف الهواء بنحو 7-12% في المناخات المعتدلة، مما يتضاعف على مدى عمر المبنى البالغ 50 عامًا. لهذا تدمج Hongteng Fengda التحقق من الأداء الحراري في إنتاجها المعتمد وفقًا لـ ASTM A653/A792صفائح فولاذية مجلفنة مطلية بالألوان PPGI - مما يضمن التصاق الطلاء واستقرار الأبعاد واتساق الركيزة لدعم مدخلات قيمة Psi (النقل الحراري الخطي) الدقيقة لنمذجة THERM أو PHPP.
استراتيجيات تصميم الواجهة لتقليل الجسور
يبدأ التخفيف الفعال من هندسة الواجهة - وليس فقط اختيار المواد. تهيمن ثلاث استراتيجيات مثبتة على تصميم المباني الجاهزة عالية الأداء:

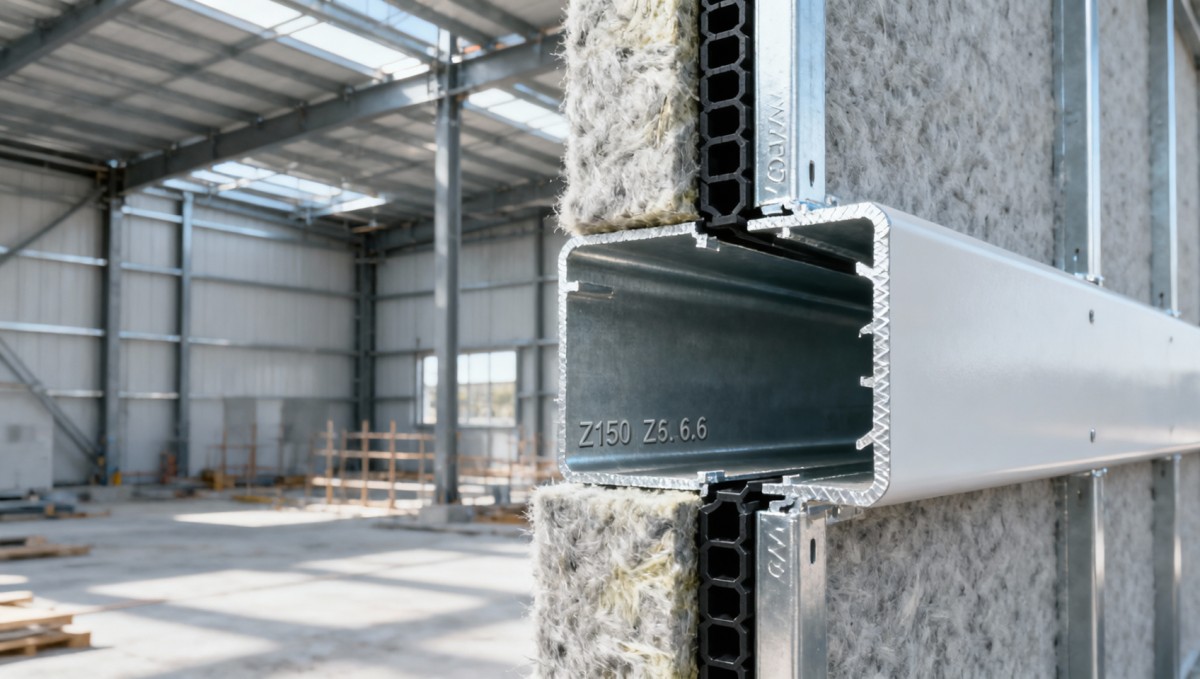

- دمج الفواصل الحرارية: إدخال فواصل غير موصلة (مثل بوليميد 6.6 أو حلقات EPDM) بين الشفاه الداخلية/الخارجية لمقاطع C يقلل من قيم Psi بنسبة 45-65% مقارنةً بالهياكل ذات الاتصال المباشر القياسي.

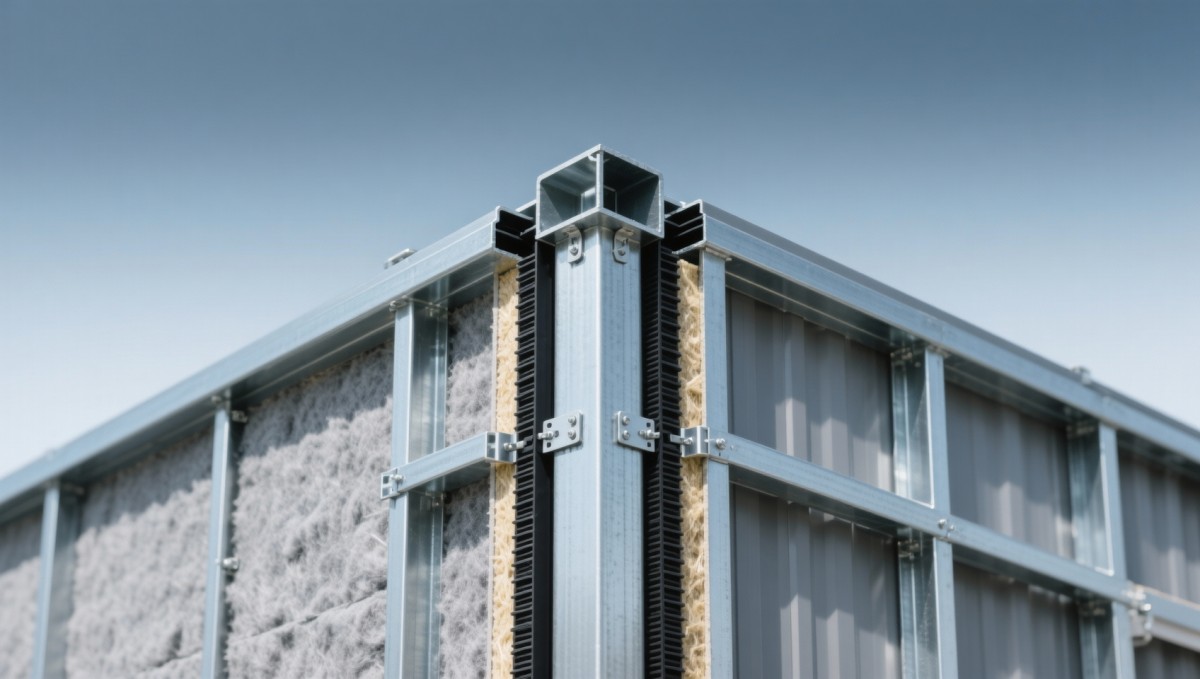

- أنظمة الهياكل المزاحة: استخدام جدران مزدوجة متداخلة أو أعضاء CFS معزولة بالفراغات يلغي المسارات المعدنية المستمرة - مما يحقق قيم R للجدار بأكمله ≥22 h·ft²·°F/BTU (R-3.9 m²·K/W) دون عزل فراغي.
- تحسين تثبيت الألواح: استبدال المسامير المارّة بأنظمة أقواس معزولة حرارياً تعتمد على المشابك يقلل من مساهمات الجسور النقطية بنسبة تصل إلى 80%. يجب أن تظل كثافة المسامير ≤6/m² لتحقيق التوازن الأمثل بين قوة التثبيت والاستمرارية الحرارية.
تطبق Hongteng Fengda هذه المبادئ على مجموعة منتجاتها من الفولاذ المشكل على البارد - بما في ذلك الجوائح Z المخصصة مع أخاديد الفواصل الحرارية المدمجة ومقاطع C المثقبة مسبقًا المتوافقة مع مجموعات الأقواس المطابقة لـ ISO 10211. تخضع جميع المقاطع للتحقق من تسامح الأبعاد EN 10162 (±0.3 مم على عرض الشفة) لضغط الحلقات المتسق و قابلية تكرار قيمة Psi المتوقعة عبر دفعات الإنتاج.
معايير الواجهة الرئيسية لدقة الحساب
يتطلب محاكاة الجسور الحرارية الدقيقة معايير إدخال دقيقة - وليس افتراضات عامة. يقارن الجدول أدناه القيم النموذجية المستخدمة في البرامج القياسية للصناعة مع بيانات الإنتاج المؤكدة من Hongteng Fengda لمقاطع C بعمق 80-200 مم:
يقلل استخدام التسامحات المؤكدة بدلاً من الافتراضات الافتراضية من عدم اليقين في حساب قيمة Psi من ±18% إلى ±6.5% - وهو أمر بالغ الأهمية للمشاريع التي تستهدف شهادة Passive House أو اعتمادات LEED v4.1 للطاقة والغلاف الجوي. يوفر فريق ضمان الجودة لدينا تقارير تتبع كاملة وفقًا لـ EN 10204 3.1 لكل شحنة تصدير.
معايير الشراء للمقاطع الفولاذية المحسنة حرارياً
يجب على فرق المشتريات أن تتجاوز قوة الشد وإجهاد الخضوع عند شراء الفولاذ للمباني الجاهزة الموفرة للطاقة. هناك ستة معايير فنية تؤثر مباشرة على دقة النمذجة الحرارية والأداء الميداني:
- قابلية تكرار الأبعاد: تباين عرض الشفة ≤±0.25 مم يضمن ضغطًا موحدًا للحلقات في أنظمة الفواصل الحرارية.
- استواء الركيزة: تموج الويب <0.6 مم/م يمنع وجود فجوات هوائية خلف الألواح المعزولة - مما يقلل من الحلقات الحملية التي تقلل من قيمة R بنسبة تصل إلى 15%.
- قوة التصاق الطلاء: ≥5.5 N/mm (ASTM D3359 B) تضمن عدم حدوث انفصال تحت الدورات الحرارية - مما يحافظ على استمرارية حاجز البخار.
- كتلة طلاء الزنك/ألوزينك: الحد الأدنى 150 جم/م² (Z150) للتركيبات الساحلية؛ تم التحقق منها عبر اختبار EN ISO 1460.
- دقة الثقب المسبق: تسامح موضع الثقب ≤±0.3 مم يدعم أنظمة التثبيت القائمة على المشابك دون الحاجة إلى إعادة الحفر في الموقع.
- تقارير اختبار المطحنة: وثائق EN 10204 3.1 كاملة بما في ذلك التركيب الكيميائي والخصائص الميكانيكية وتفتيش جودة السطح.
تفي Hongteng Fengda بجميع المعايير الستة عبر خطوط منتجاتها ASTM A653 وEN 10346 وGB/T 2518 - وتقدم استشارات مجانية حول الجسور الحرارية للمشاريع المؤهلة. تظل أوقات التسليم مستقرة عند 25-35 يومًا للمقاطع C/Z القياسية، مع خيارات معجلة للتركيبات ذات قيمة Psi المنخفضة المعتمدة.
التحقق من الأداء الفعلي والتوافق مع المعايير
التحقق المختبري وحده غير كافٍ. تتعاون Hongteng Fengda مع معاهد طرف ثالث - بما في ذلك TÜV SÜD والأكاديمية الصينية لأبحاث البناء - للتحقق من الأداء الحراري الفعلي. في دراسة حالة تم رصدها عام 2023 عبر 12 مدرسة جاهزة في شمال ألمانيا، حققت المباني التي تستخدم مقاطع C المحسنة حرارياً مع قنوات الحلقات المدمجة متوسط كثافة استخدام الطاقة للتدفئة (EUI) عند 38 كيلوواط ساعة/م²·سنة - أقل بنسبة 19% من المعيار الإقليمي للهياكل الفولاذية المماثلة.
تتوافق جميع المنتجات مع أطر متعددة المعايير: ASTM A653/A792 للركائز المجلفنة/ألوزينك؛ EN 10346 للمقاطع المشكلة على البارد؛ وGB/T 2518 للامتثال المحلي الصيني. تم التحقق من مقاومة التآكل وفقًا لاختبار رذاذ الملح ASTM B117 (≥1,500 ساعة للـ PPGL المطلي بـ HDP) وتصنيف EN ISO 9223 (C4/C5 للتعرض الصناعي/الساحلي).
هذا التوافق عبر المعايير يبسط المشتريات العالمية - مما يتيح استخدام ورقة مواصفات واحدة لمشاريع أمريكا الشمالية والاتحاد الأوروبي ورابطة دول جنوب شرق آسيا دون تأخيرات إعادة التأهيل. يوفر فريق الهندسة لدينا مكتبات قيم Psi مجانية لأشكال المقاطع C/Z الشائعة وتكوينات واجهات الألواح - المتوافقة مع سير عمل PHPP وTHERM وIESVE.
الخلاصة: دمج الذكاء الحراري في شراء الفولاذ
الجسور الحرارية في المباني الجاهزة ليست تأثيرًا جانبيًا لا مفر منه للهياكل الفولاذية - بل هي تحدٍ هندسي قابل للحل. من خلال اختيار مقاطع فولاذية ذات تحكم مؤكد في الأبعاد واتساق الركيزة وهندسة جاهزة للواجهة، يؤثر المقيّمون الفنيون وفرق المشتريات مباشرة على دقة نمذجة الطاقة والامتثال للقوانين والتكاليف التشغيلية طويلة الأجل.
تسد Hongteng Fengda الفجوة بين الموثوقية الهيكلية والذكاء الحراري - حيث تقدم مقاطع فولاذية مشكلة على البارد مصممة لكل من أداء التحمل وسلوك قيمة Psi المتوقع. مع قدرة إنتاجية تزيد عن 850,000 طن/سنة وعمليات ضمان الجودة المعتمدة وفقًا لـ ISO 9001 ودعم مخصص للأداء الحراري، نساعد الشركاء العالميين على تقليل مخاطر التصميم وتسريع الموافقات وتقديم مباني جاهزة عالية الأداء - في الوقت المحدد وفي حدود الميزانية.
اتصل بفريق المبيعات الفني لدينا اليوم لطلب دعم تحليل الجسور الحرارية المجاني أو تقارير تسامح الأبعاد أو عينات مخصصة من مقاطع C/Z تتماشى مع أهداف الطاقة لمشروعك القادم.
