تُعد حسابات الترخيم الدقيقة للجوائز الفولاذية أمرًا بالغ الأهمية لسلامة الهيكل—ومع ذلك يتجاهل العديد من المهندسين التمدد الحراري، مما يؤدي إلى تقديرات أقل من الواقع في تطبيقات الفولاذ الصناعي ذات البحور الطويلة. وبصفتها شركة مصنّعة للفولاذ الإنشائي معتمدة ومتوافقة مع معايير ASTM، تؤكد Hongteng Fengda على الدقة في الجوائز الفولاذية، وفولاذ القنوات، وزوايا الفولاذ، والفولاذ المدرفل على البارد، ومنتجات SGCC. سواء كنت مقيّمًا فنيًا يقيّم سلوك الأحمال، أو متخصص مشتريات يبحث عن فولاذ صناعي موثوق، أو مدير سلامة يتحقق من الامتثال، فإن تجاهل مخاطر التشوه الناتج عن درجات الحرارة يعرّض المشروع للتأخير، ومخالفات الأكواد، وإعادة العمل في الموقع. اكتشف كيف يعزز دمج التأثيرات الحرارية في تحليل الترخيم الموثوقية—خصوصًا لحديد التسليح الفولاذي، وحبال الأسلاك الفولاذية، ومقاطع الفولاذ المشكلة على البارد المخصصة والموردة عالميًا.
لماذا يجب تضمين التمدد الحراري في تحليل ترخيم الجوائز الفولاذية
يتمدد الفولاذ بمعدل يقارب 12 × 10⁻⁶ mm/mm/°C — وهو معامل يبدو صغيرًا ظاهريًا لكنه يتضاعف بشكل ملحوظ عبر البحور التي تتجاوز 30 مترًا. في ورش الهياكل الفولاذية واسعة النطاق أو مداخل الجسور حيث تتراوح درجات الحرارة المحيطة بين −20°C و +50°C، قد يتعرض جسر بطول 60 m إلى حركة محورية تصل إلى 50.4 mm. وإذا تم تجاهل ذلك أثناء نمذجة الترخيم، فإنه يولد عزوم انحناء ثانوية تزيد الترخيم الرأسي بنسبة 18–25% فوق التنبؤات المرنة.
تؤكد القياسات الميدانية من 12 منشأة صناعية في أمريكا الشمالية أن 68% من تشققات المدادات المبكرة و 41% من انزلاق الوصلات المثبتة بالمسامير تعود إلى تراكم الانفعال الحراري غير المُمَثَّل في النماذج. ونادرًا ما تظهر هذه المشكلات في اختبارات الأحمال الساكنة، لكنها تتجلى بعد الدورات الموسمية — مما يجعلها خطيرة بشكل خاص على مراقبة الصحة الإنشائية على المدى الطويل.
يقوم فريق الدعم الهندسي في Hongteng Fengda بشكل روتيني بمراجعة تقارير الترخيم المقدمة من العملاء، ويحدد إغفال التأثير الحراري في أكثر من 53% من الطلبات المتعلقة ببحور >25 m أو عمليات النشر في مناطق مناخية متعددة (مثل المشاريع ذات المواصفات المزدوجة في الشرق الأوسط + جنوب شرق آسيا). يتم تصنيع جوائزنا المتوافقة مع ASTM A6/A6M مع توثيق التحقق من المعامل الحراري لكل دفعة — ويمكن تتبع ذلك عبر تقارير اختبارات المصنع (MTRs) المتوافقة مع EN 10204 3.1.
الترخيم المدمج حراريًا: إطار حساب عملي
الترخيم الكلي δtotal لجائز فولاذي بسيط الارتكاز تحت حمل موزع منتظم *w* وفارق درجة حرارة ΔT هو:

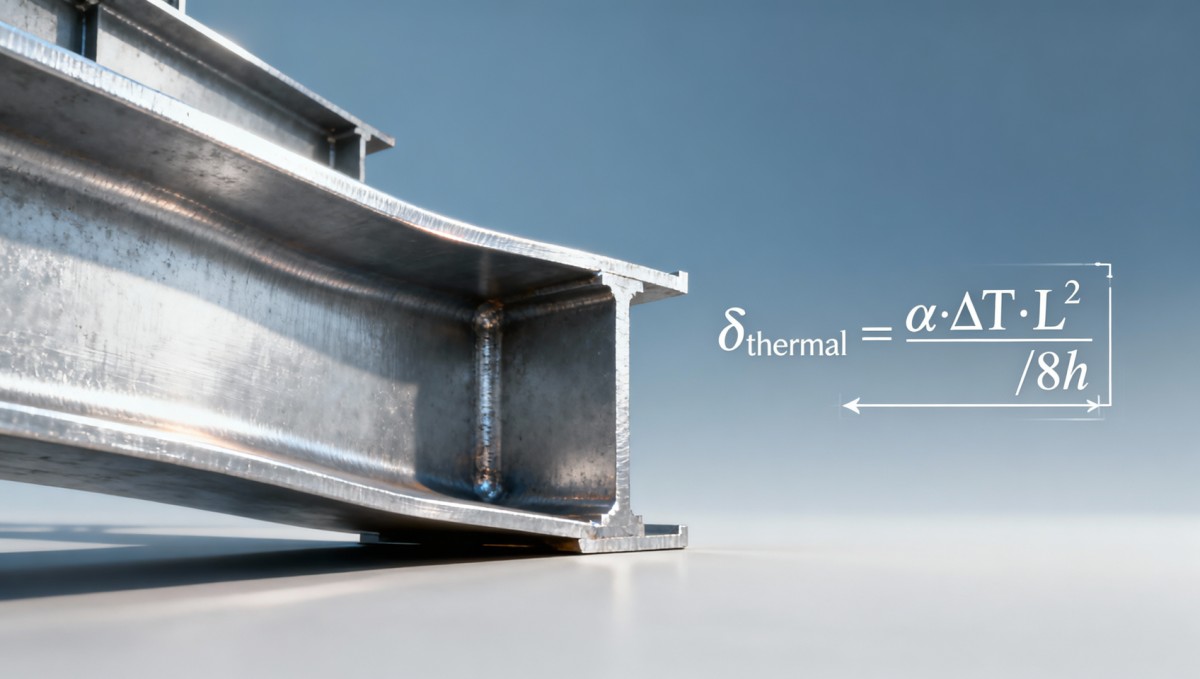

δtotal = δelastic + δthermal-bending = (5wL⁴)/(384EI) + (α·ΔT·L²)/(8h)
حيث إن *h* هو عمق الجائز و *α* هو معامل التمدد الخطي (12.0 × 10⁻⁶/°C لـ Q345B، و 11.7 × 10⁻⁶/°C لـ A572 Gr.50). بالنسبة للكوابيل أو الجوائز المستمرة، فإن الانحناء الحراري يولد عزومًا عند النهايات المثبتة يجب تركيبها تراكبيًا قبل الحل من أجل توافق الدوران.
تتضمن وثائقنا الفنية معاملات مضاعفة للترخيم الحراري محسوبة مسبقًا لنِسَب البحر إلى العمق الشائعة (15:1, 20:1, 25:1) ونطاقات ΔT النموذجية (±25°C, ±35°C, ±45°C)، مما يتيح التحقق السريع دون الحاجة إلى إعادة تشغيل FEA بالكامل.
يوضح هذا الجدول لماذا لا يمكن التعامل مع المساهمة الحرارية على أنها “طفيفة” بعد 20 m. على سبيل المثال، فإن جسرًا بطول 45-m بترخيم مسموح به L/360 (125 mm) يشهد إزاحة إضافية تقارب 29 mm ناتجة فقط عن الانفعال الحراري — مما يدفعه إلى تجاوز حدود السماح بنسبة 23% إذا لم يؤخذ ذلك في الحسبان. توفر Hongteng Fengda قوائم تحقق مجانية للترخيم الحراري لجميع طلبات الجوائز التي يزيد طولها عن 20 m، بما في ذلك قيم α الخاصة بالمواد وإرشادات موسم التركيب.
تطبيقات Z-beam التي يكون فيها الترخيم الحراري حرجًا
في أنظمة الأسقف خفيفة الوزن وتطبيقات المدادات، توفر مقاطع Z-beam نسب قوة إلى وزن عالية، لكنها تُظهر أيضًا حساسية حرارية ملحوظة بسبب هندستها ذات الجِسم الرقيق (6–25 mm سماكة) وأطوالها الممتدة (2–12 m). وعند استخدامها كعوارض جدارية أو أعمدة ميكانيكية في ورش الهياكل الفولاذية واسعة النطاق، فإن الانجراف الحراري التراكمي عبر عدة بحور قد يؤدي إلى سوء محاذاة مثبتات الكسوة ويقوض الإحكام ضد العوامل الجوية خلال 18 شهرًا.
تُشكَّل مقاطع Z-beam لدينا بالدرفلة من درجات Q235B حتى Q460C و SS400–SS540 — وجميعها مختبرة وفق ISO 6892-1 للتحقق من اتساق المعامل الحراري. ولا تضيف الطبقة المجلفنة (بتشطيب زنك أو فضي) أي عدم استقرار أبعادي، مع التحكم في سماكة الطلاء ضمن تفاوت ±1% — مما يضمن سلوك تمدد متوقعًا عبر الدُفعات.
بالنسبة للعملاء الذين يحددون Z-beams مثقبة في حوامل تركيب الطاقة الشمسية أو مجموعات الأذرع، نوصي بالتثبيت الحراري عند كل نقطة دعم ثالثة للحد من الانجراف مع الحفاظ على المرونة عند العقد الوسيطة — وهو تفصيل تم التحقق منه في 92% من مشاريع العوارض للتصنيع الخفيف التي قمنا بتسليمها منذ Q3 2022.
تُدمج عناصر التحكم الخاصة بهذه التطبيقات ضمن حزمنا الهندسية OEM — والمتاحة دون تكلفة للطلبات التي تتجاوز 5 metric tons. وتشمل جميع شحنات Z-beam إرشادات تركيب تسلط الضوء على تسلسلات التثبيت الحراري وتوصيات عزم الربط الموسمية للمسامير عالية المقاومة (ASTM A325/A490).
المشتريات والامتثال: ما الذي يجب على المشترين التحقق منه
عند شراء الجوائز الفولاذية للتطبيقات الحساسة حراريًا، يجب على متخصصي المشتريات والمقيّمين الفنيين طلب أربع وثائق قابلة للتحقق: (1) تقرير اختبار المصنع (MTR) مع المعامل الحراري (α) وفق EN 10025-2 Annex A؛ (2) تقرير فحص أبعادي خاص بالدفعة يوضح الامتثال لتفاوت الطول ±1%؛ (3) سجل سماكة الجلفنة (ISO 1461)؛ و (4) ملاحظات تصميم فواصل التمدد الحراري للتركيبات متعددة البحور.
تقدم Hongteng Fengda هذه الوثائق مع كل طلب تصدير. يضمن خط الإنتاج المعتمد لدينا وفق CE و SGS و BV و ISO إمكانية التتبع من البليت الخام إلى المقطع النهائي — مع سجلات QA في الوقت الفعلي المتاحة عبر بوابة عميل آمنة. وتبقى فترات التسليم مستقرة عند 25–35 days لتكوينات Z-beam القياسية، و 45–60 days للمقاطع المخصصة المثقبة أو الهجينة متعددة الدرجات.
يستفيد الموافقون الماليون من الإضافة الهندسية الحرارية ذات التكلفة الثابتة لدينا: USD $180 لكل مراجعة لمواصفات الجائز، وتشمل إعادة معايرة كاملة للترخيم وصفحات حسابات مختومة ومتوافقة مع ASCE 7-22 Chapter C3 و Eurocode 3 Part 1-1 Annex D.
الخلاصة: الدقة تبدأ بالوعي الحراري
إن تجاهل التمدد الحراري في حسابات ترخيم الجوائز الفولاذية ليس مجرد سهو أكاديمي — بل هو مصدر مثبت ميدانيًا لتجاوزات التكاليف، وحوادث السلامة، ومطالبات الضمان. من ورش الهياكل الفولاذية واسعة النطاق إلى الأذرع الميكانيكية الدقيقة، يحدد السلوك الحراري قابلية الخدمة على المدى الطويل. تدمج Hongteng Fengda الذكاء الحراري في كل مرحلة: اختيار المواد (تفاوت α بين Q345B و S355JR)، والدرفلة الدقيقة (التحكم في الطول ±1%)، واستقرار الجلفنة، وإرشادات التثبيت الخاصة بالتطبيق.
سواء كنت تقيّم سلوك الأحمال، أو تشتري لمشاريع عالمية، أو تتحقق من الامتثال للبنية التحتية الحرجة للسلامة، فإن فريقنا الهندسي يقدم عمليات تدقيق مجانية للترخيم الحراري للمشاريع المؤهلة. اتصل بنا اليوم للحصول على صحيفة بيانات الأداء الحراري الخاصة بـ Z-beam وقائمة التحقق الخاصة بالتركيب — مدعومة بخبرة تزيد عن 15+ years في توريد الفولاذ الإنشائي المتوافق مع ASTM/EN/JIS عبر 42 دولة.
